机顶盒内部主板的秘密！主流机顶盒拆机测评！（一）

一朵奇葩花ル · 发表于 2015-5-6 18:25

本帖最后由一朵奇葩花ル于 2015-5-6 18:35 编辑

机顶盒的内部主板是机顶盒的心脏，承载着机顶盒全部功能的运转。
机顶盒硬件好不好，是不是像厂家宣传的那样牛X，都只要看一看主板各个部分的构造和材质就能知道。
但是作为一个普通用户，动手能力较弱，相关硬件知识水平也比较有限，自然很少去深入机顶盒内部了解。

玩家们看的是系统体验，行家们看的却是内部架构与材质。
那么行家们是怎么拆开各机顶盒的外壳，进入机顶盒的核心分析测评的呢？
接下来就带看看各大主流机顶盒的拆机测评，看看行家们是怎么进入机顶盒的心脏，深入了解机顶盒的硬件质量的，同时也能给大家的购买与选择提供更好的建议！

本篇出场的盒子有：天猫魔盒2、小米小盒子、泰捷 webox增强版、荣耀盒子M321、乐视c1s

———————————————————————————

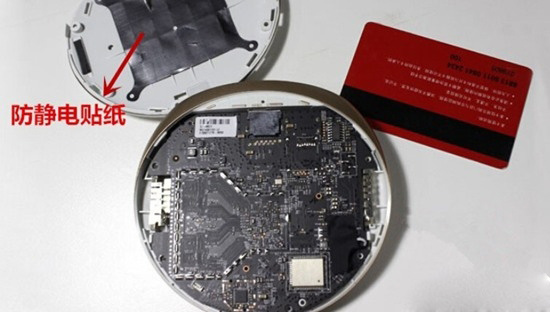

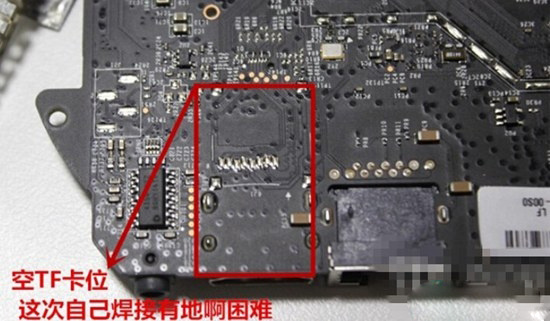

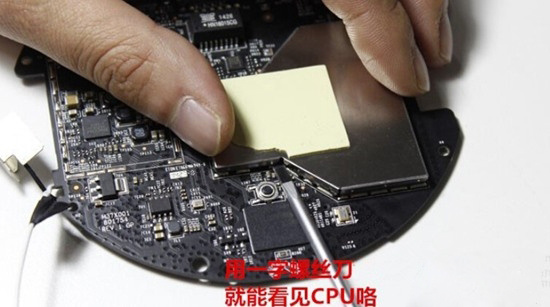

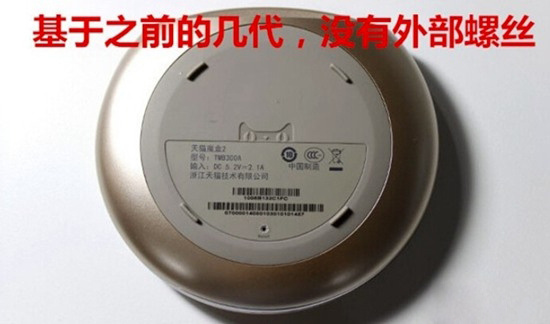

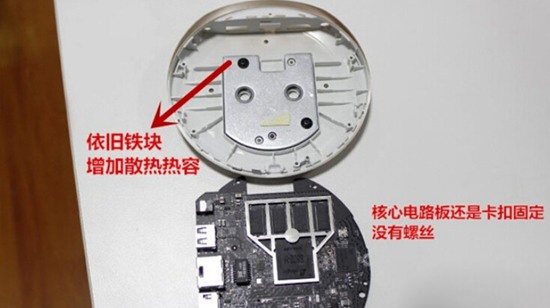

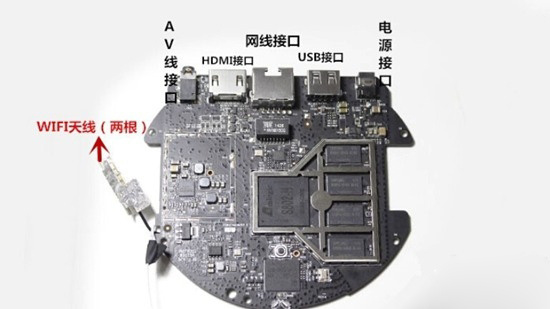

一、天猫魔盒2拆机

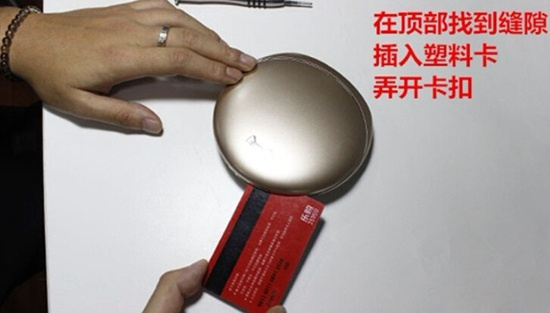

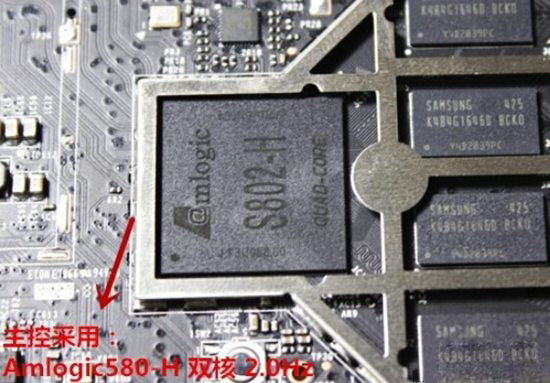

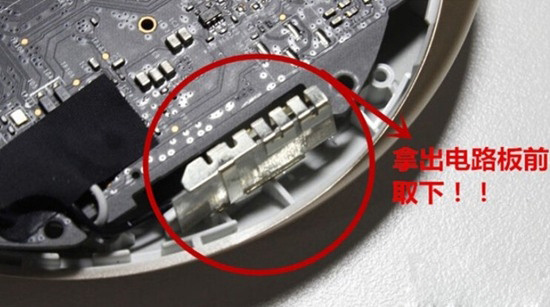

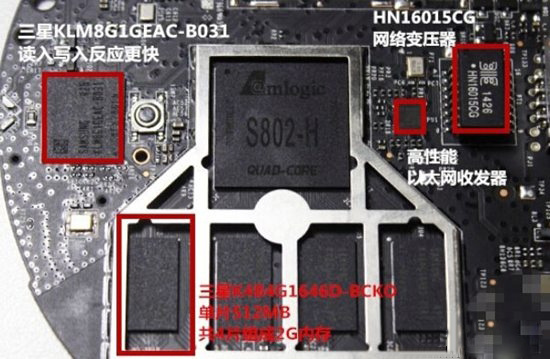

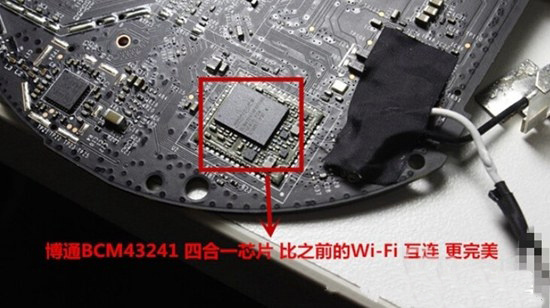

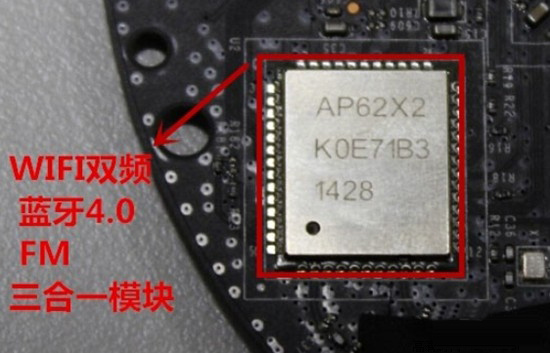

天猫魔盒2搭载Amlogic S802-H芯片，拥有四核2GHZ CPU，配置了八核Mali-450 GPU，另外WIFI模块采用的是博通BCM43241（2.G/5GHZ双频WIFI），支持2.4G蓝牙。它的主板做的又怎么样呢？

———————————————————————————

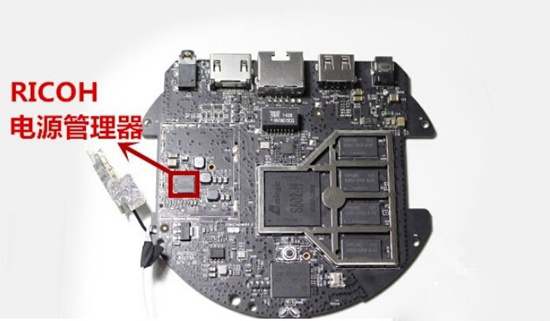

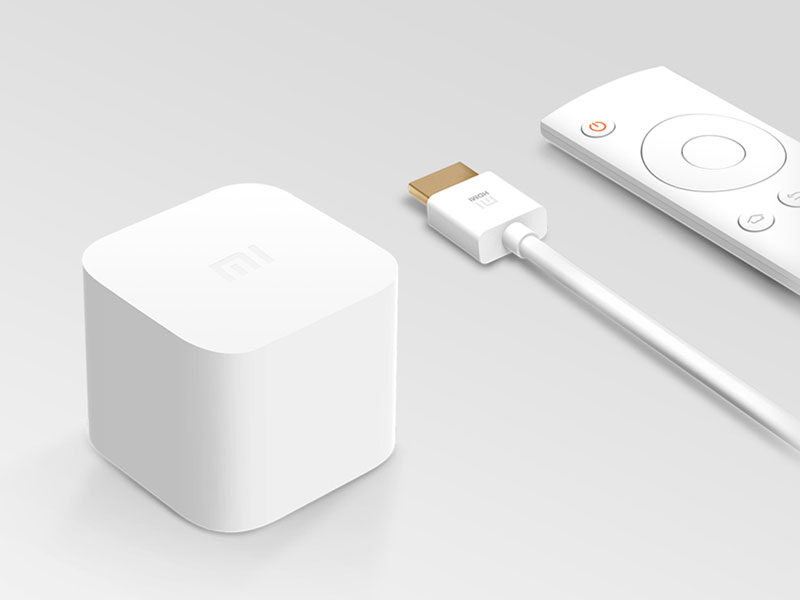

二、小米小盒子

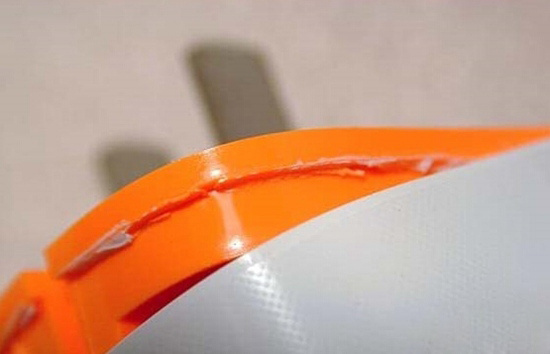

在小米小盒子的外壳上找了一圈，没有隐藏的螺丝，原来它是使用超声波塑焊技术焊接而成，拆解过程相当繁琐，差点就放弃了，不过好在坚持下来了，当然外壳也被我给整坏了，如果你也要拆机的话，要提前有个心里准备哦。

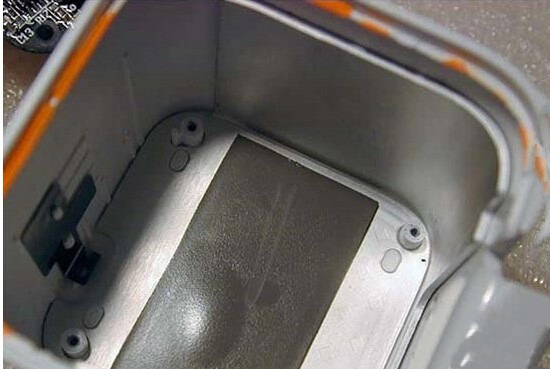

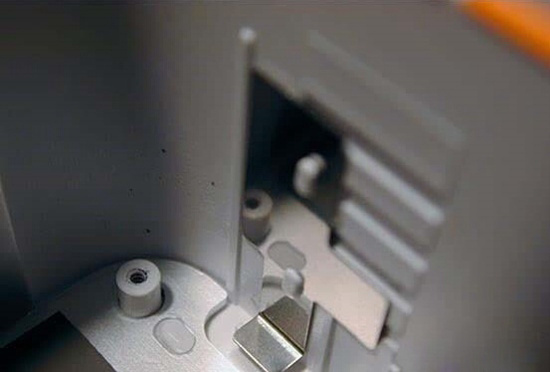

主板通过导热胶以及外壳上的铝制散热片进行散热。在外壳侧面有WIFI与蓝牙一体化双频天线。

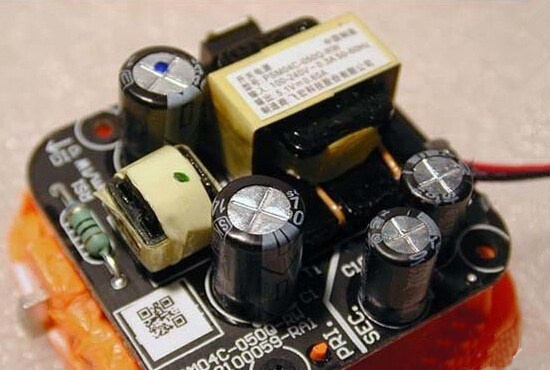

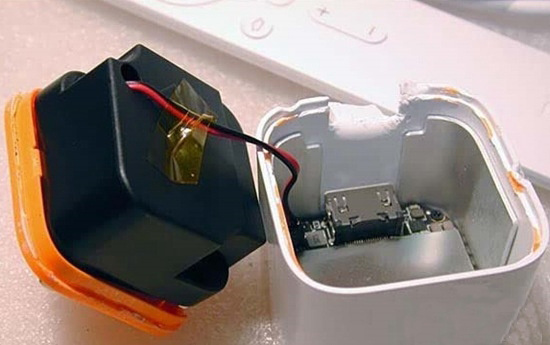

内置电源

天线（左侧）

蓝牙与WIFI一体式天线

主板背面

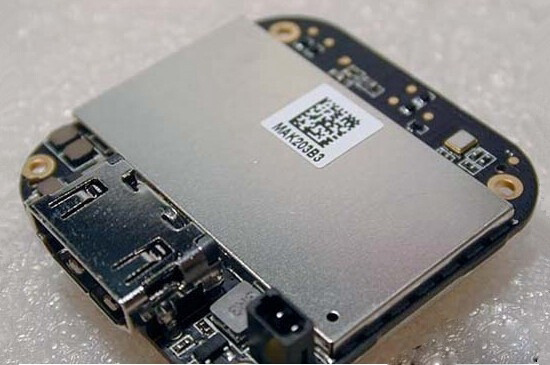

主板正面，HDMI接口非常清晰

主板信号处理部分都有屏蔽罩覆盖。打开主板背面的屏蔽罩后，露出主处理芯片MT8685，以及南亚DDR3内存。DDR3内存为512MB，两颗组成1GB。

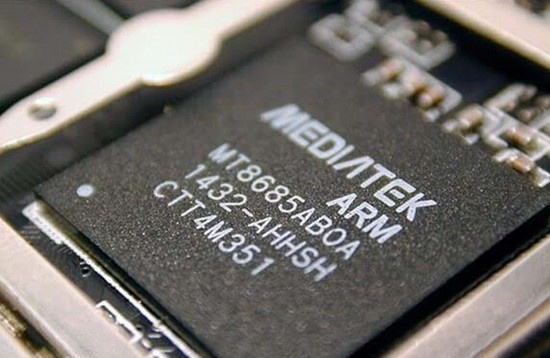

MTK8685芯片

内存条

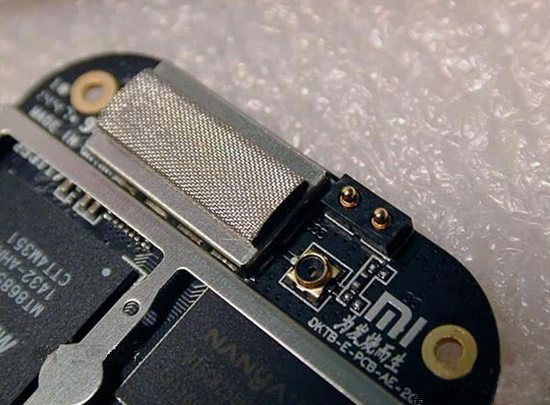

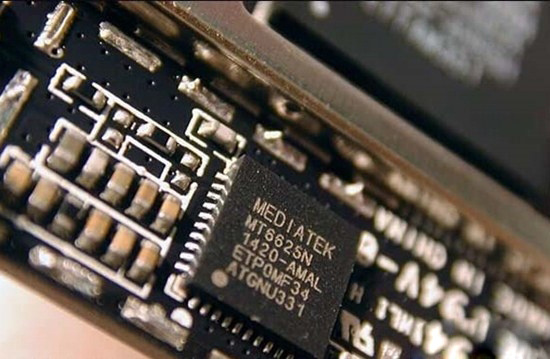

信号处理单元旁边是天线触点，用于与外壳的天线连接。因蓝牙与2.4G WiFi信号处于同一频段，因此可以共用同一个天线。去掉信号单元的屏蔽罩，露出MTK的MT6225N多功能芯片。这个芯片集成了蓝牙、WiFi等功能。

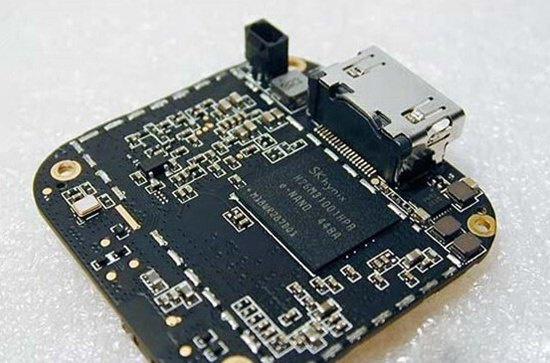

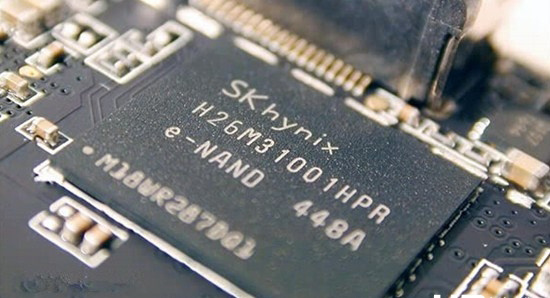

去掉主板正面的屏蔽罩后，露出的芯片为SKhynix的4GB eMMC闪存。这颗闪存内存储了系统程序及应用软件，占用了大约2.2GB左右的空间。留给用户可用的内存大约为1.8GB左右。剩余的这部分内存可用于安装第三方应用及缓存。

闪存

———————————————————————————

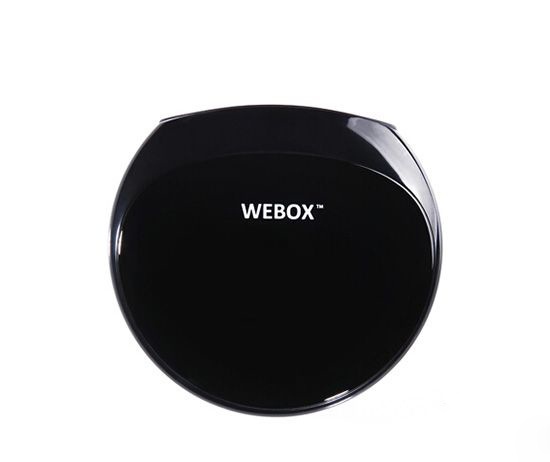

三、泰捷webox增强版

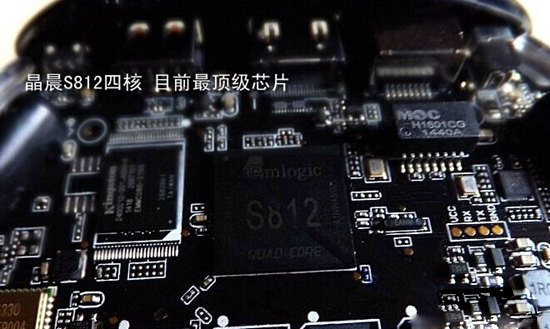

1、主芯片——晶晨S812

晶晨Amlogic S812芯片CPU采用 Contex-A9，2GHZ*4核心，Mail-450 6+2核，DDR3-2G内存，分8G和16G存储2个版本，支持2.4G和5G无线，集成AP功能，支持3840*2160分辨率输出，操作系统直接升级到安卓4.4。

2、闪存——金士顿8GB

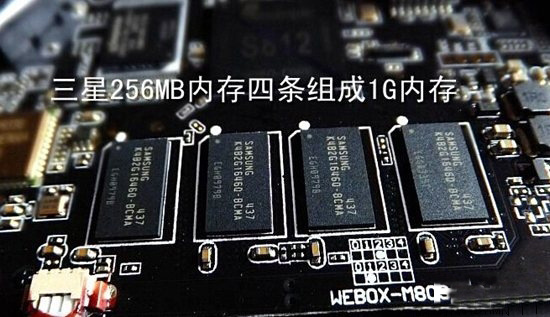

3、内存——三星256M

4、滤波器——MNC滤波器

滤波器的作用

1）将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；

2）滤掉不感兴趣的频率成分，提高分析精度；

3）从复杂频率成分中分离出单一的频率分量。

5、无线模块——AP6660无线模块

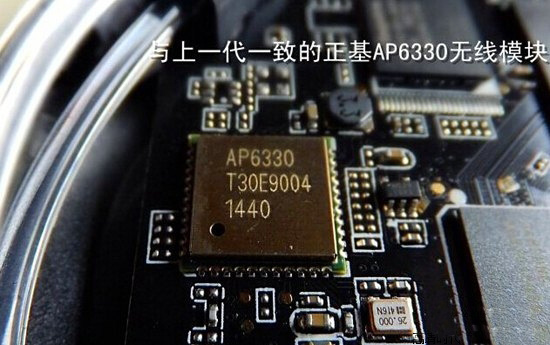

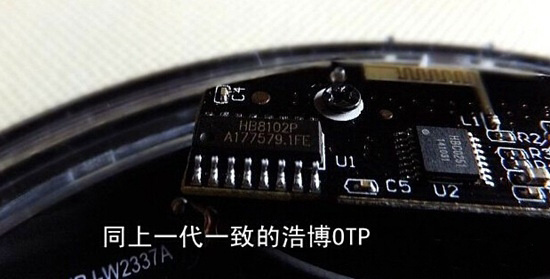

6、OTP存储器——浩博

OTP（One Time Programable）是MCU的一种存储器类型。

MCU(Micro Controller Unit)，又称单片微型计算机(Single Chip Microcomputer)，是指随着大规模集成电路的出现及其发展，将计算机的CPU、RAM、ROM、定时数器和多种I/O接口集成在一片芯片上，形成芯片级的计算机。

总结：

到这里我们对泰捷webox 4K增强版的认识应该更加深刻了，其内部零件除了主控芯片以外，几乎全部沿用了上一代产品的相关配件，或者这就是泰捷webox 增强版售价349元的原因。不过好在其做工不错，采用的是黑色电路板。

———————————————————————————
四、荣耀盒子M321

———————————————————————————
五、乐视c1s

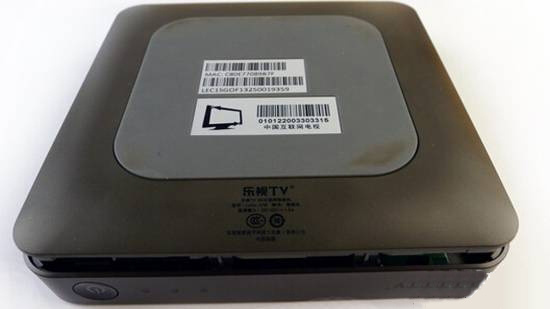

表面没有螺丝，不过打开很简单，只要沿着后盖缝隙依次划开卡扣即可

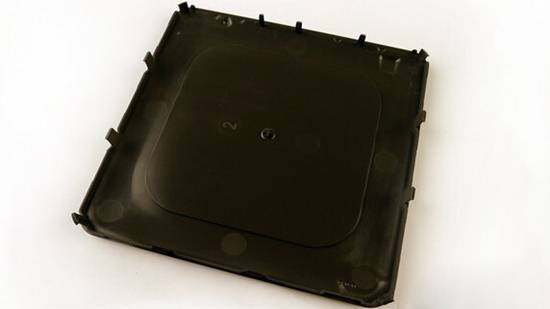

后盖可以轻松取下来

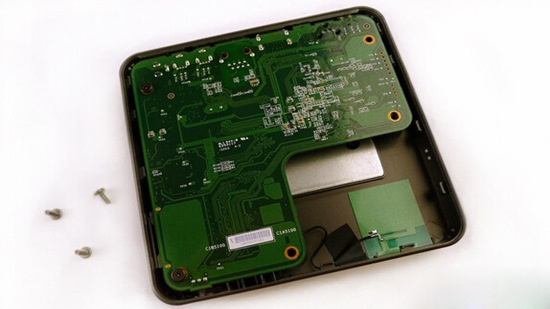

电路板通过五个螺丝固定

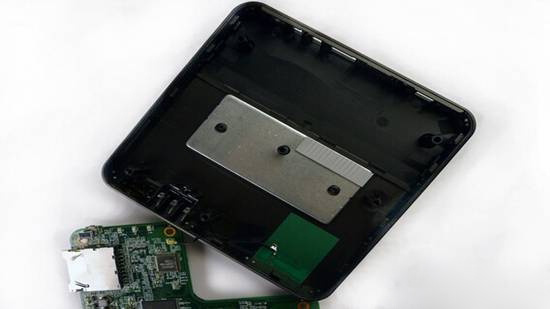

上盖中间是金属板，起到加快散热的作用

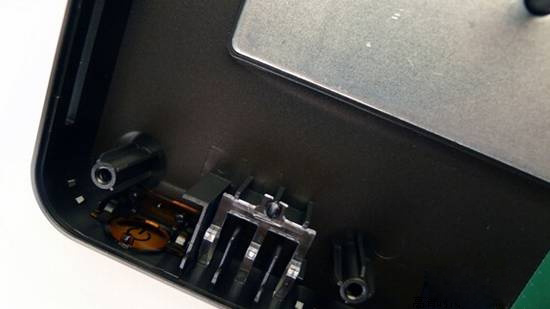

开关机按钮和指示灯的内部结构

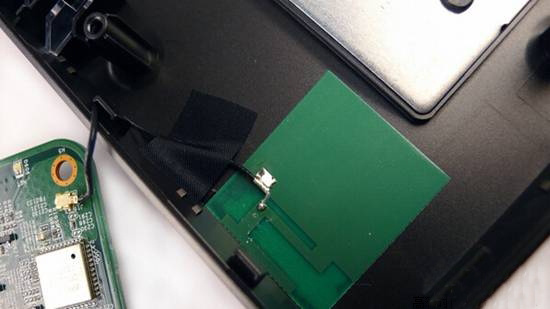

WiFi天线

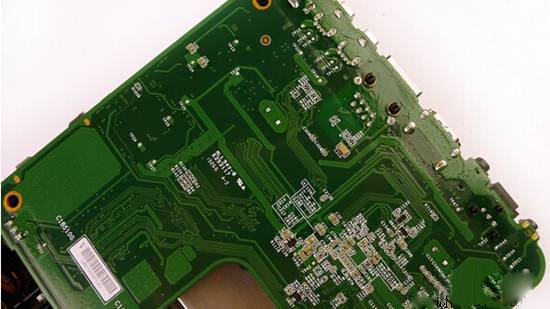

主板背面，单面贴片设计，这一侧基本上空空如也

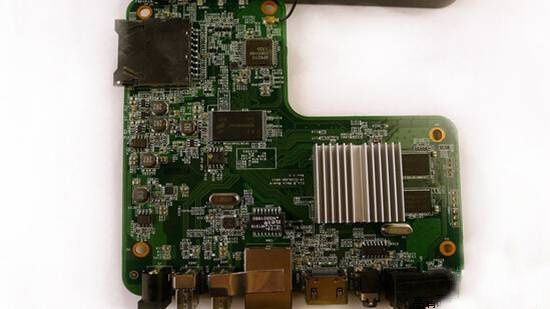

主板正面

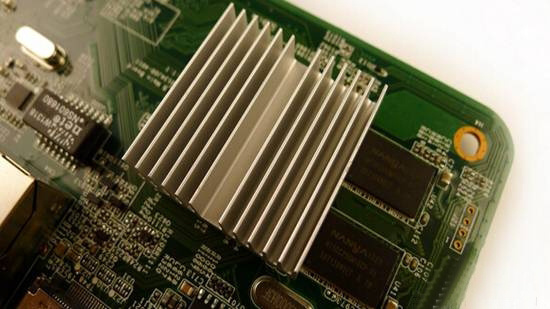

用双面胶粘在CPU上的散热片

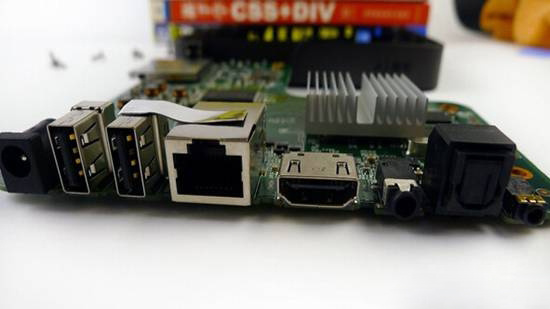

乐视盒子的机身较宽大，主要还是为了放下其丰富的接口

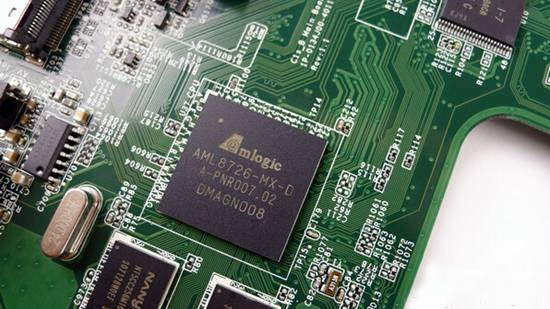

主控核心，来自Amlogic的AML8726-MX，双核Cortex-A9架构，40nm工艺，主频最高1.5GHz，搭配ARM Mali-400双核GPU。该CPU具备比较强劲的多媒体编解码能力，支持1080P多格式视频硬解码，在电视盒子中应用很普遍。

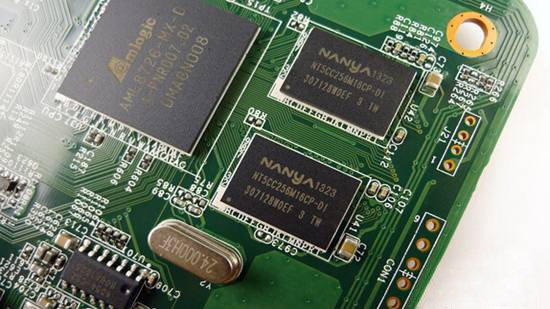

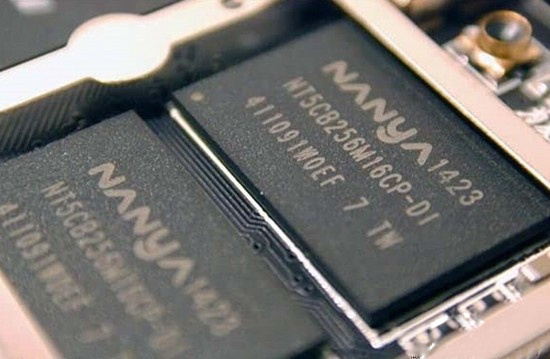

南亚的DDR3内存，型号NT5CC256M16CP-DI，单片容量256Mb×16合512MB，两个组成1GB的RAM。

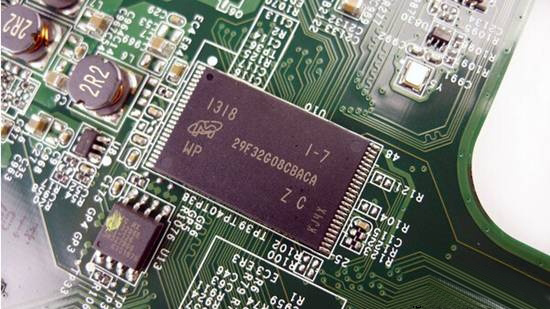

镁光的闪存，型号29F32G08CBACA，容量4GB，种类MLC。图中在它左下角的是SPI芯片，来自旺宏电子Mxic，型号MX25L3206EM2I-12G，32Mb，用于放置预缓存启动文件boatloader，有点类似于PC上的Bios。

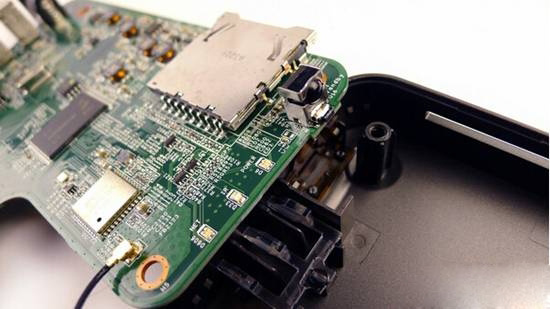

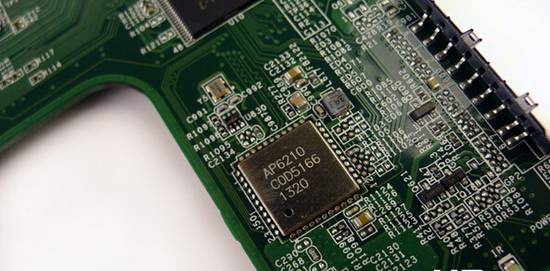

WiFi+BT整合模组，型号AP6210，来自AMPAK正基科技，内部芯片由博通提供。其中，蓝牙支持4.0标准，但本机没有提供对应的蓝牙驱动，用起来并不方便。WiFi部分支持2.4GHz频段，802.11b/g/n标准，最高速率72.2Mbps。

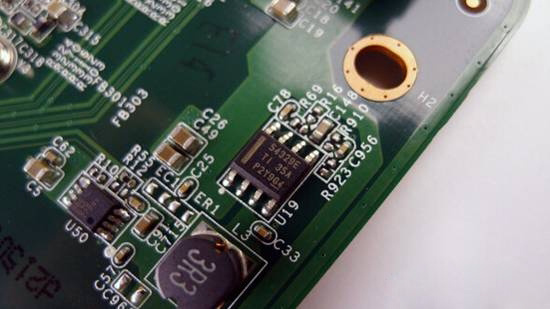

Ti提供的同步降压转换器，编号54329E，提供4.5V至18V的宽输入电压范围和2A的连续负载电流能力，显然是和DC供电部分有关。

多个2R2电阻

主板上的LED灯和开关按钮

总结：
从拆机可以看到，乐视盒子的内部结构并不复杂，元器件数量相对也不算多。内部做工较为规整，固定也很牢靠，CPU还带专门的散热片。它的机身里面空间较为空旷，如果不是接口排布的影响，体积完全可以做得更小一些。
