小米电视2测评，音箱拆解组图。做工扎实，用料一般

上图，首先，这是一款非常难拆解的音箱，通体没有一颗螺丝，在对内部结构不了解的时候，为避免损坏音箱，先尝试盖板四周是否有卡扣连接，经过一圈的尝试发现并无塑料卡扣，基本确定是用热熔胶固定的

上图，首先从一角下手，打开这里，可以大概看到内部结构，其他的就好办了

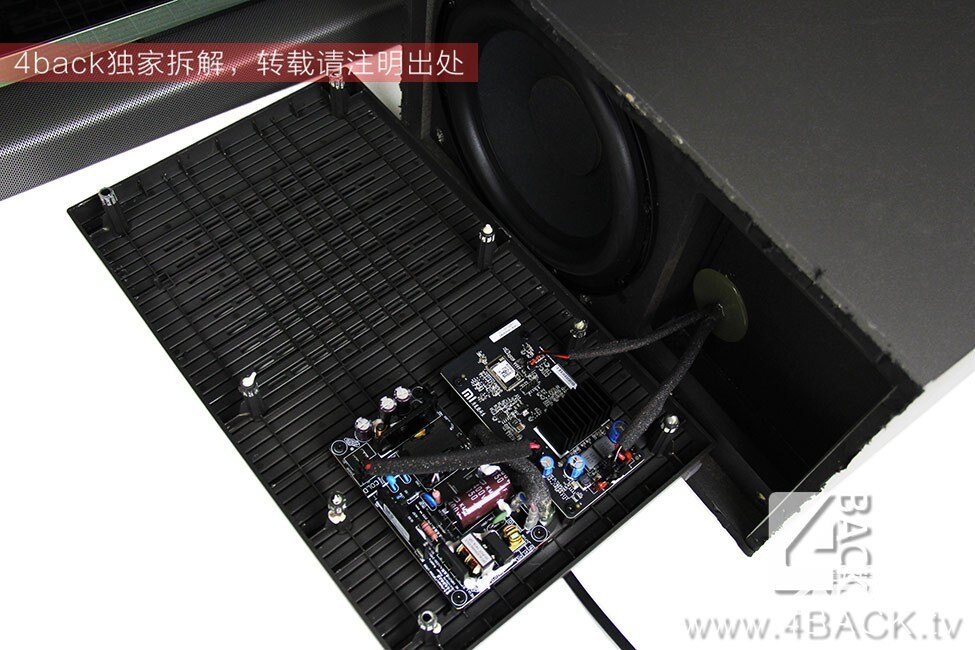

上图，了解内部连接构造以后，很快就可以把箱子打开了，首先我们开启的是低音炮的后面板，打开之后一目了然，整个后面板由8个连接柱直接用热熔胶固定，简单粗暴，电源板与音频版用螺丝固定在后置面板上

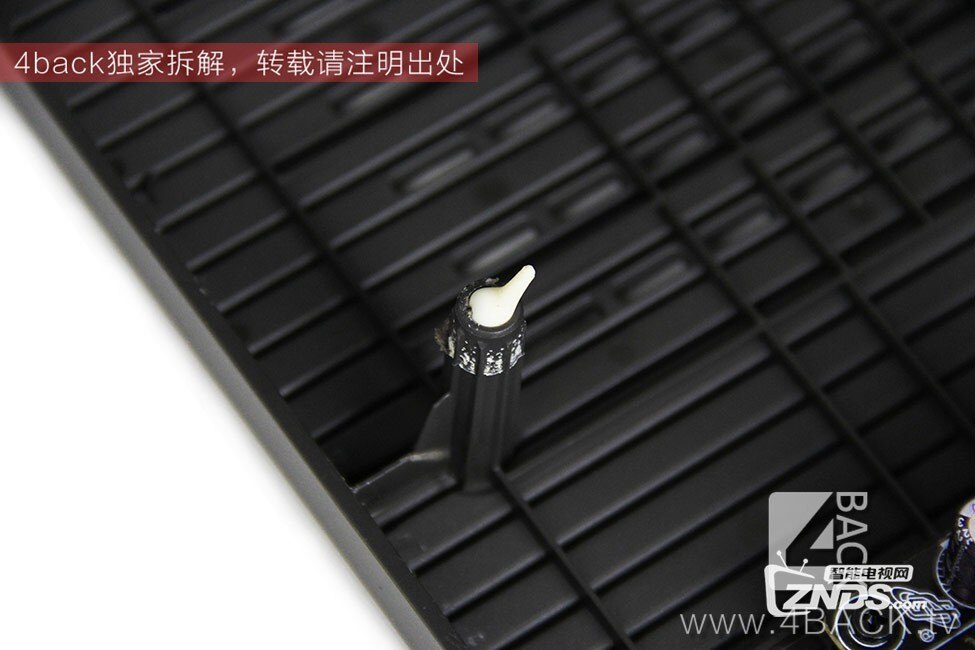

上图，固定小米低音炮面板的连接胶柱

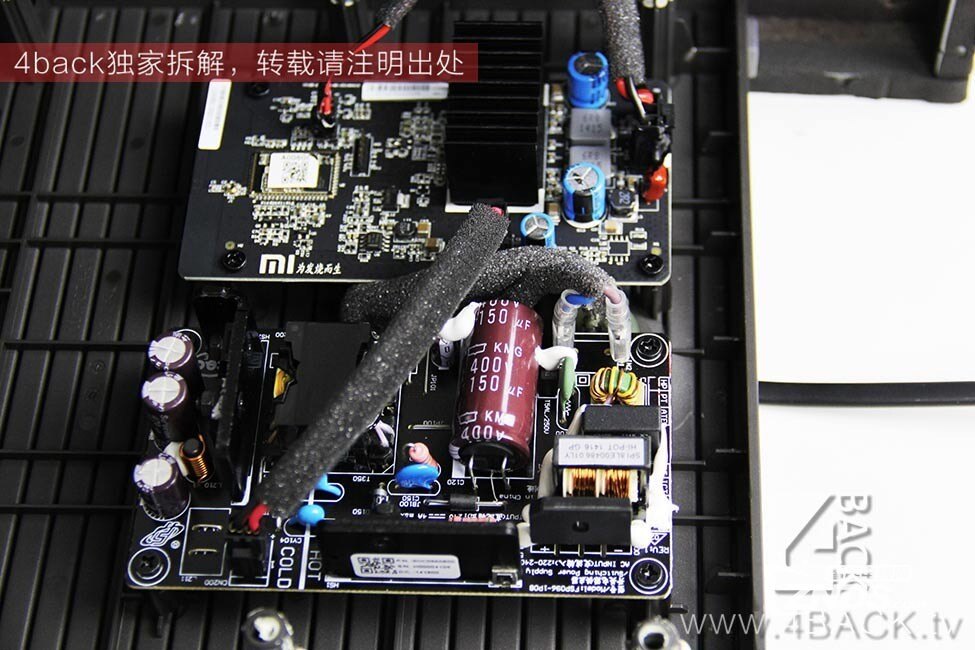

上图，电源板跟音频版统一使用黑色PCB，原件排列整齐，走线清晰，整体做工看起来不错

上图，音频板部分，可以看到“为发烧而生”的小米广告语，连接线接口处也都使用了热熔胶进行固定，避免接口松动导致接触不良

上图，电源板部分，一颗显眼的黑金刚400V 150uf电容，供电连接线都使用卡扣连接，方便模块化的拆解与组装，连接线表面没有使用热缩管包裹而是用了发泡棉，跟整体做工显得有些格格不入

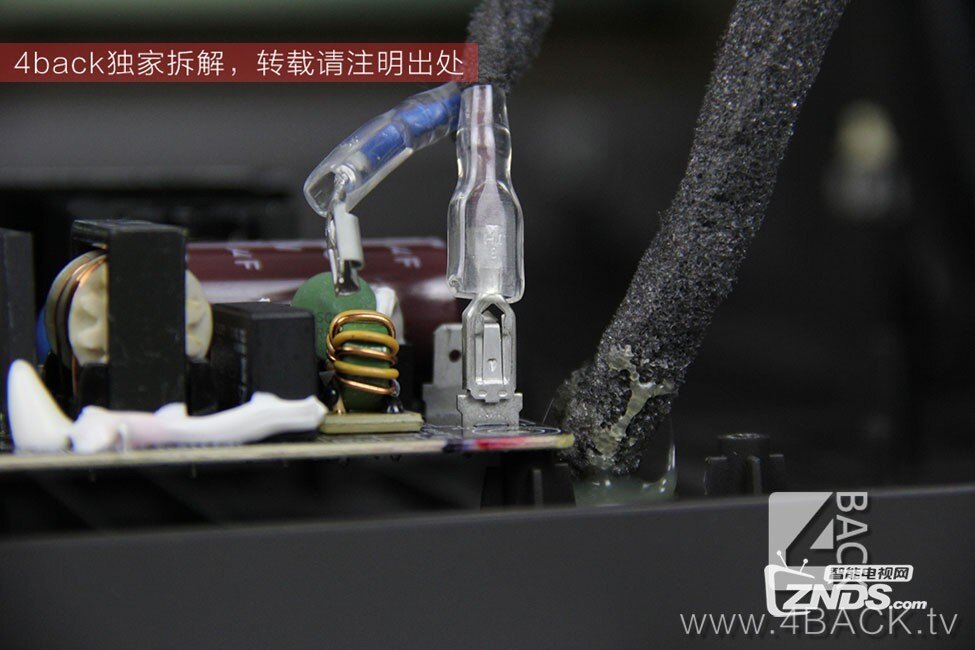

上图，输入电源与电源板的连接卡扣，可以方便的拆卸

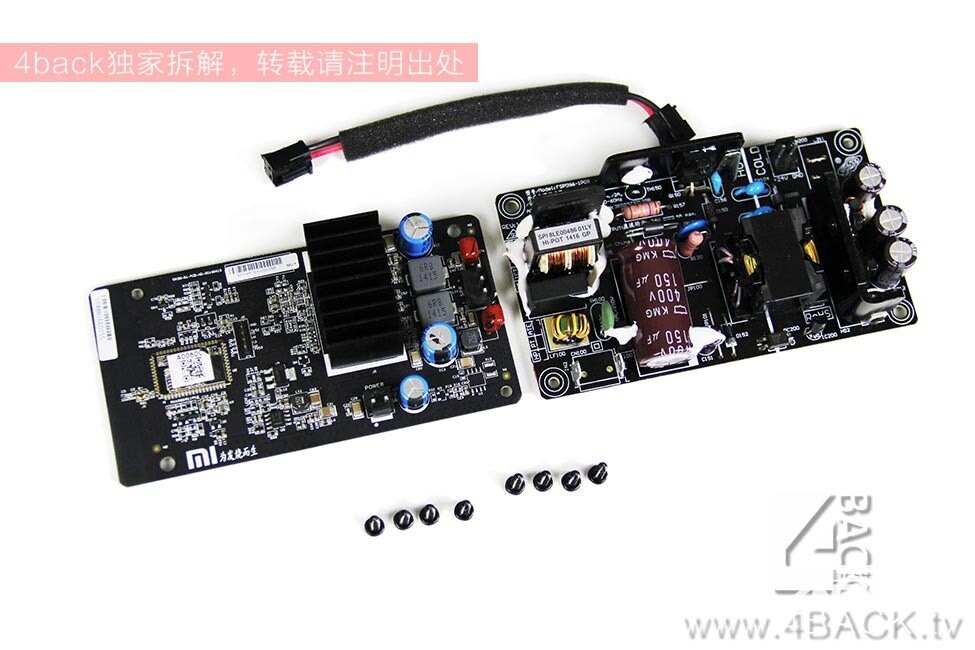

上图，通过八颗螺丝就可以取下整个的电源板与音频版，同时所有连接线材都可以拆除

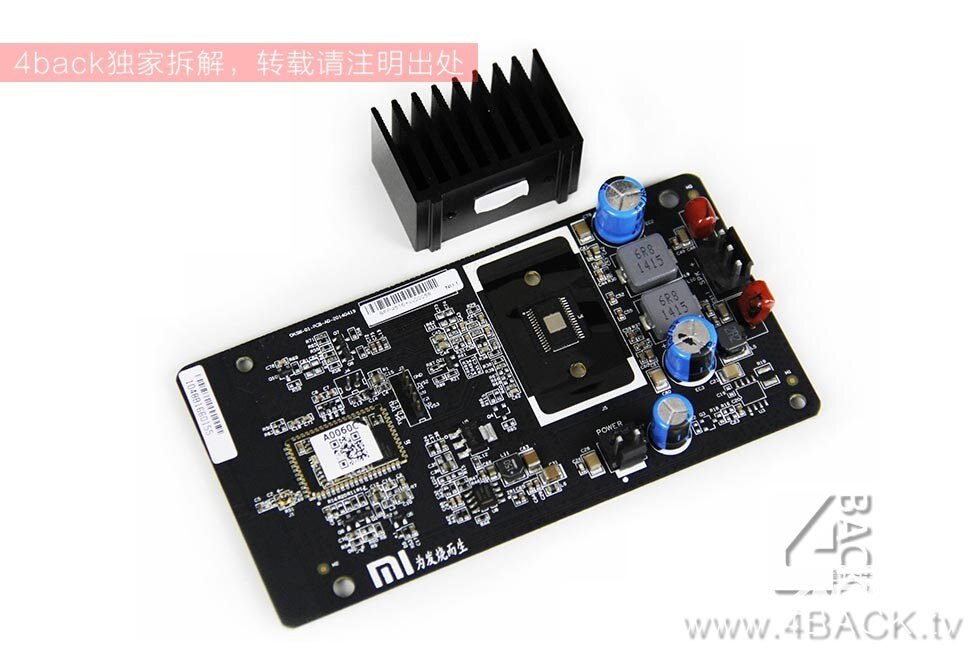

上图，拆下音频芯片上的散热片

上图，我们看到小米的蓝牙低音炮使用的是一颗比较常见的TI公司出产的TPA3116D2功放芯片，使用桥接的方式来实现单声道的低音输出，低音输出功率可以达到100W，用于驱动小米音箱的80W的低音单元

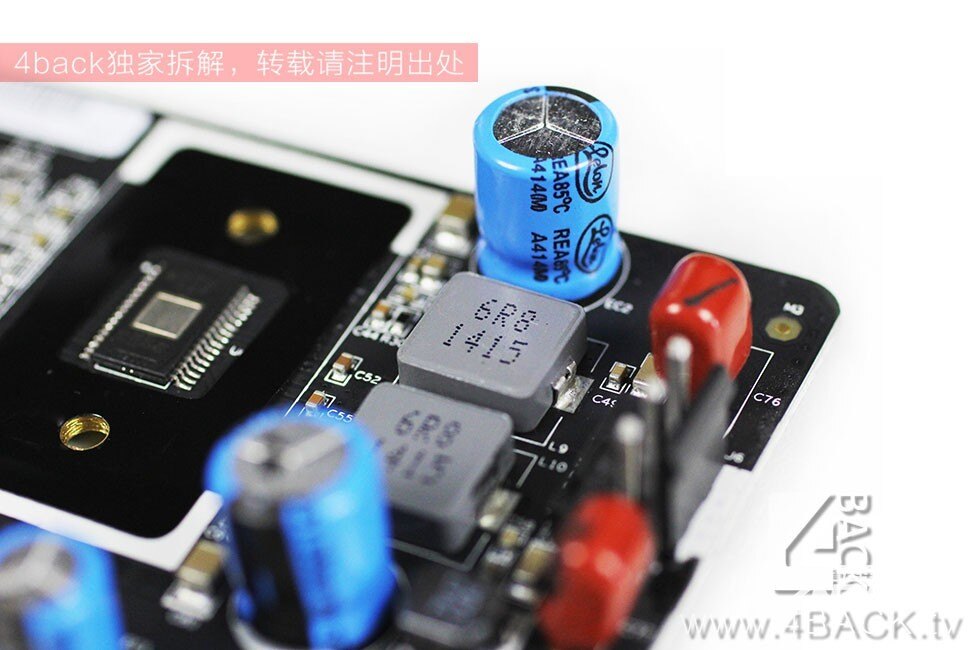

上图，两颗台湾利隆330uf、35V电容，两枚6R8 1415贴片电感

上图，同样是TI出品的型号为54435的开关式稳压器芯片

上图，蓝牙模块部分使用了目前蓝牙音箱普遍采用的CSR 57E6，（如惠威M100MKII、漫步者M5），采用蓝牙2.1+EDR标准，理论传输速率达到3Mbps，支持无损音乐播放，稳定传输有效范围为10米，无线蓝牙功能随音箱电源开启，配对操作简单且连接具备唯一性，使用起来还是比较方便的。

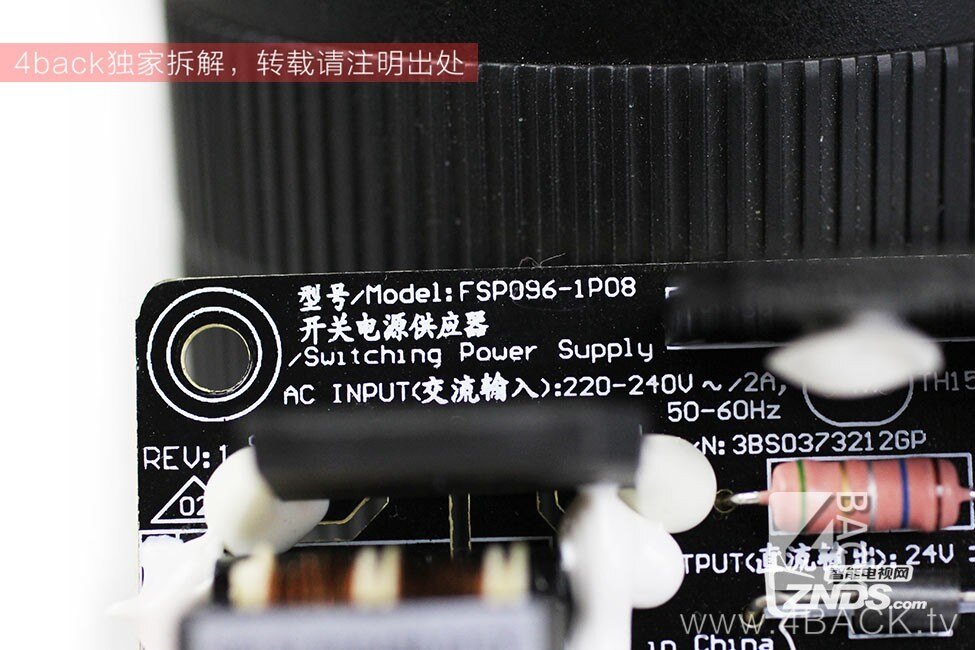

上图，电源板部分，可以看到为全汉代工，型号为FSP096-1P08

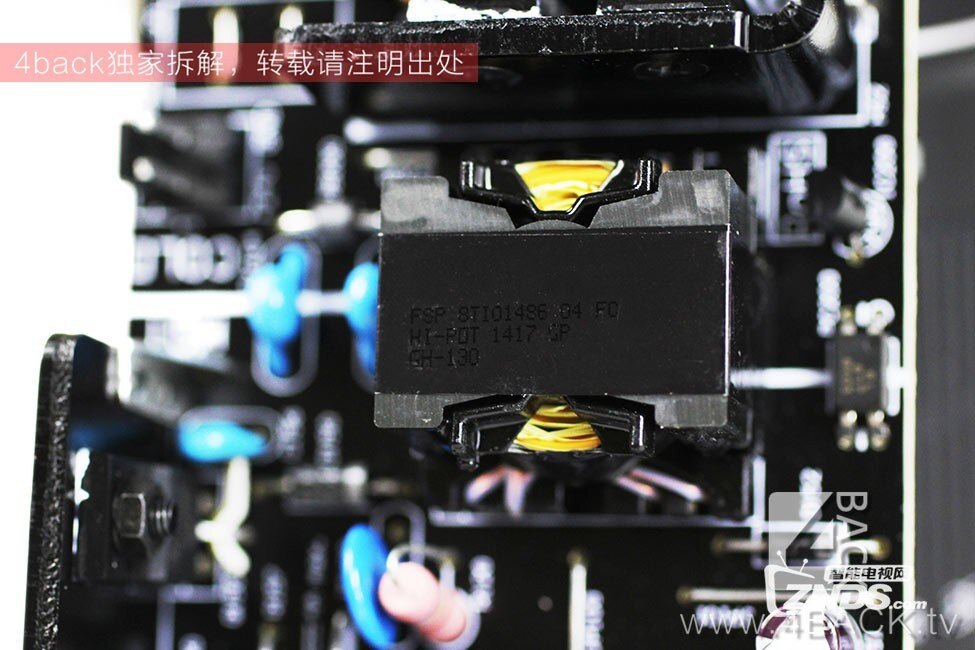

上图，电源板上的电源变压器以及功放变压器，同为全汉生产

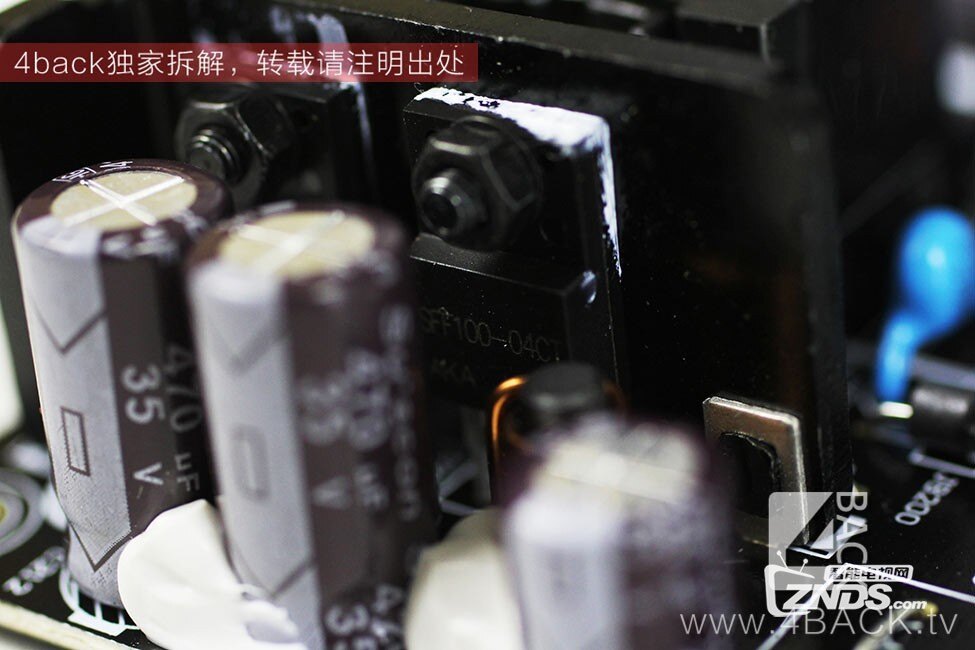

上图，两颗型号为SFF100-04CT的双路快速恢复整流二极管以及三颗470uf、35V黑金刚电容

上图，型号为TF10N60的场效应晶体管

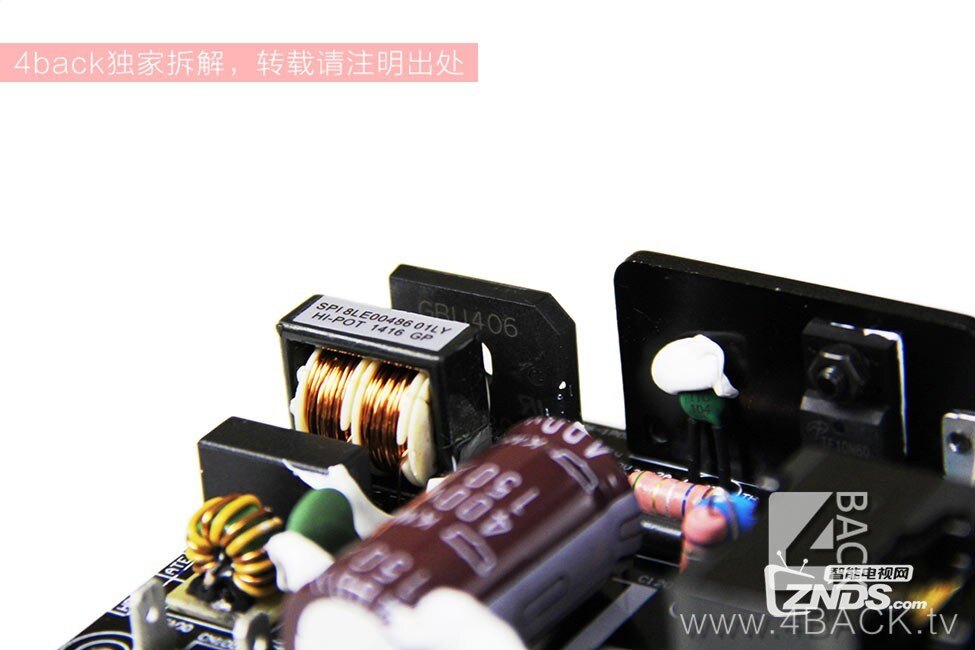

上图，从这里可以看到左上角的GBU406 4A/600V整流桥

上图，看完了电源板与音频电路，接下来我们来一起拆下扬声器单元，直接由螺丝固定

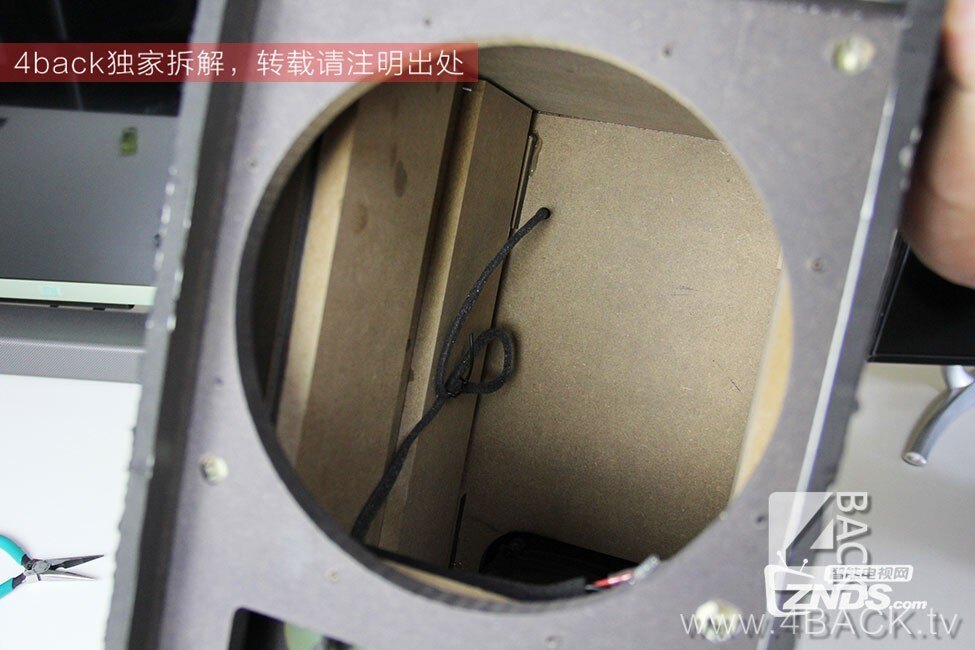

上图，取出单元以后，连接线同样可以取下，小米低音炮表面的处理看上去虽然更像是塑料材质，但实际上还是采用了高密度的压缩板，这也是为什么它会有8Kg左右的重量原因。

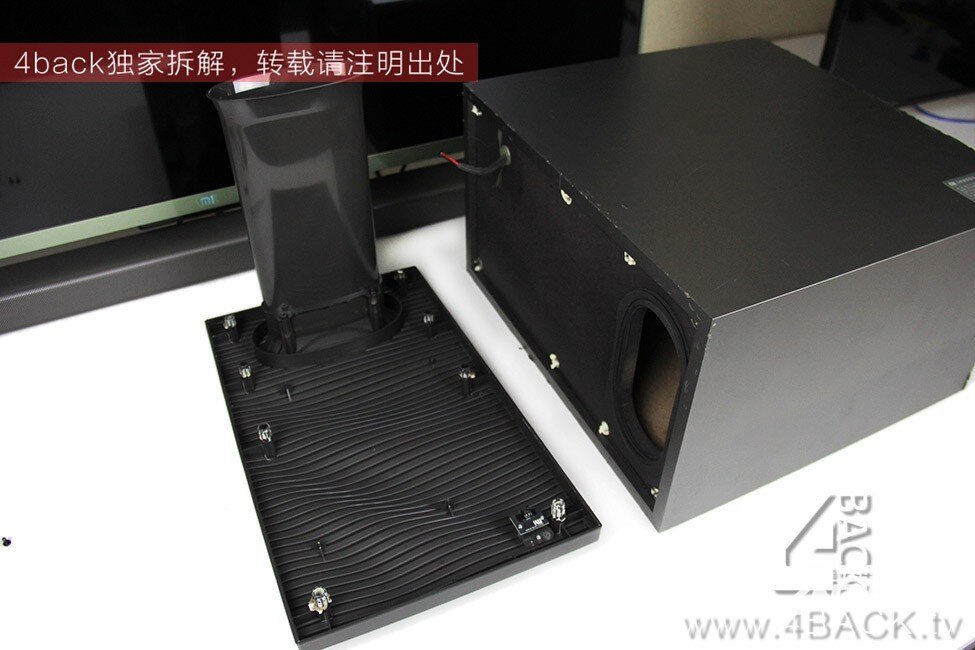

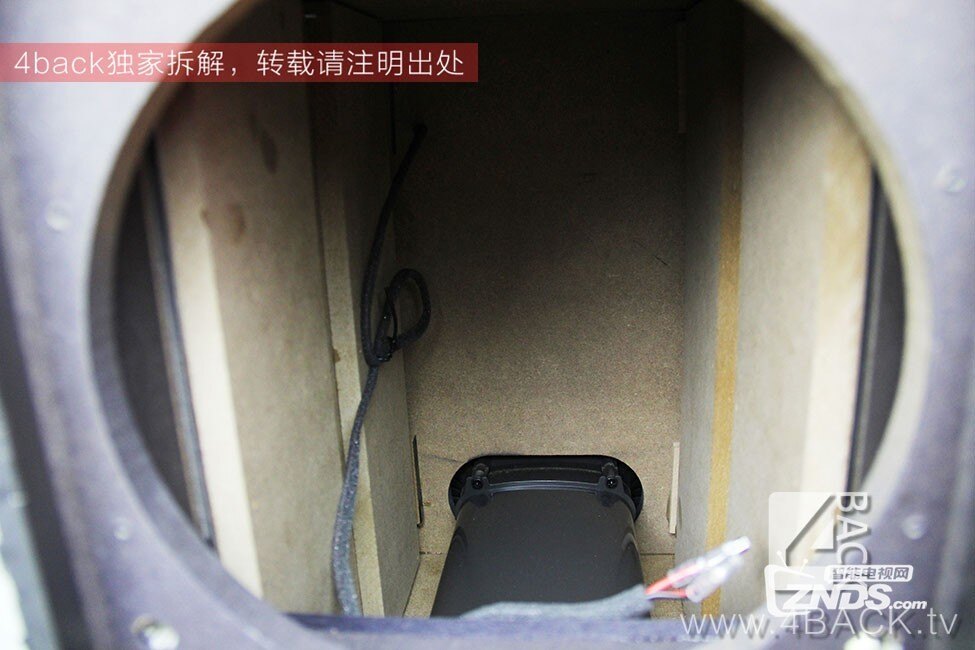

上图，从这里可以看到底部的倒相管，由四颗螺丝固定在前置面板上

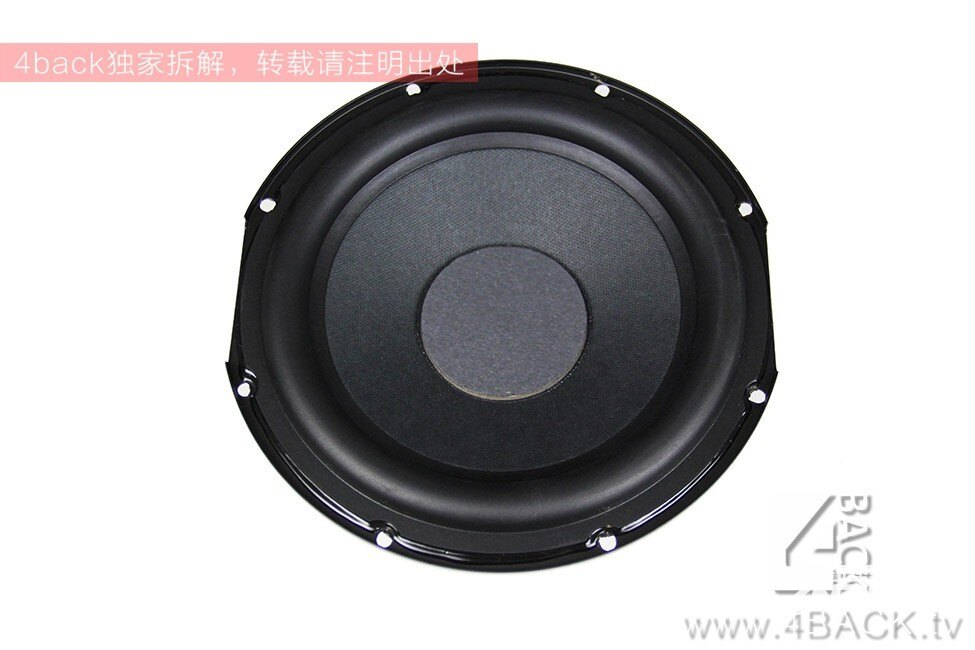

上图，扬声器单元正面，做工还算不错，中间的防尘盖比较特别，使用了纸质平板密封

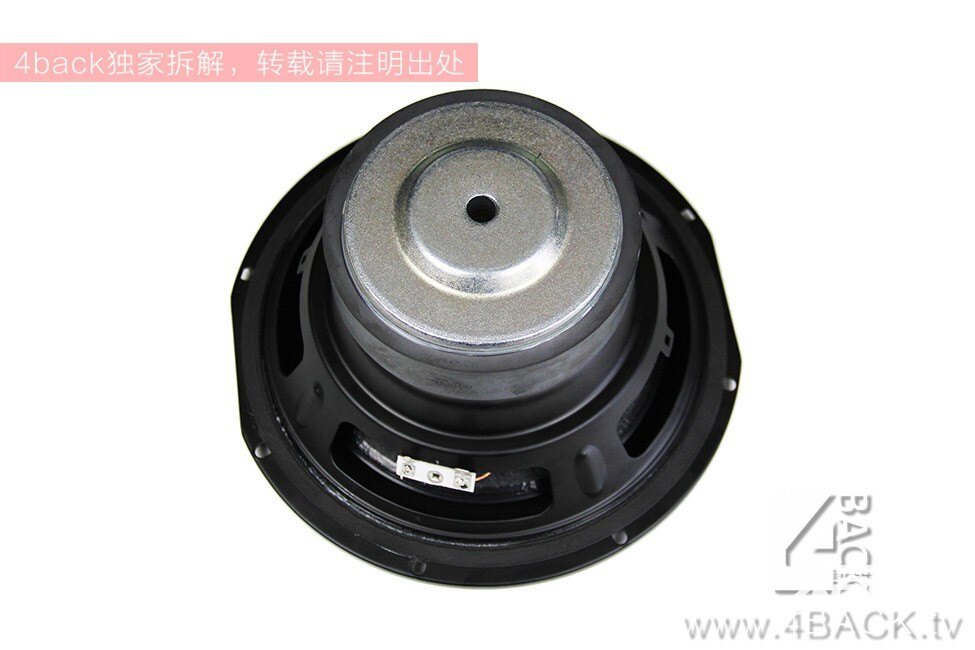

上图，扬声器背部，在整个单元上我们都没有找到品牌或者型号的标签

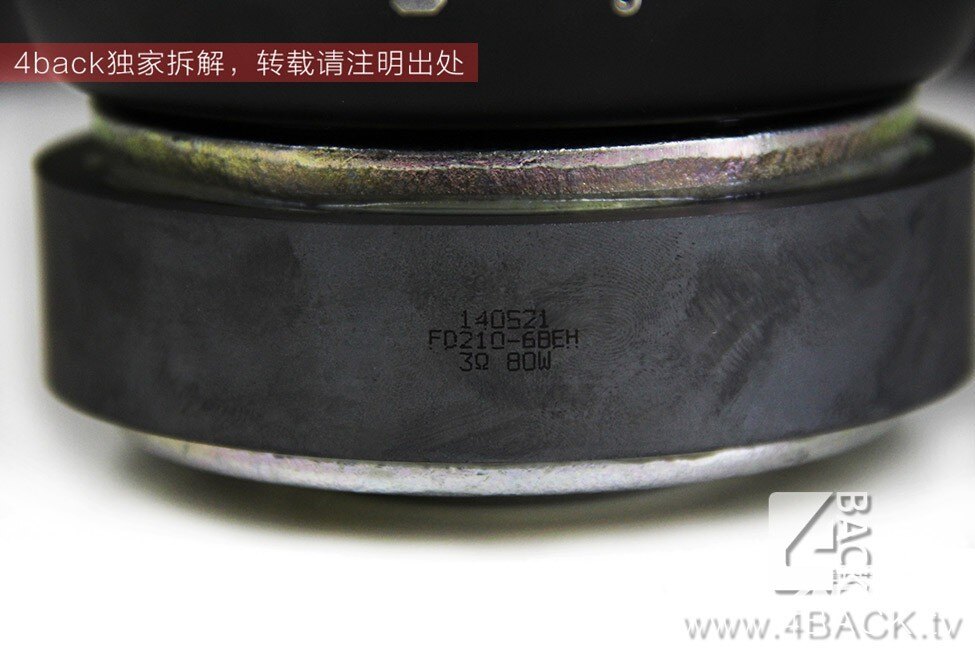

上图，在磁环的侧面标注了单元参数为3欧姆、80W，通过上方的编码我们在网上没有查询到有关这个单元的任何相关信息，有了解的朋友也可以给我们留言

上图，以拆下后面板相同的办法就可以拆下前置面板，同样是使用8颗胶柱在内部由热熔胶固定，相比后置面板的内部，前置面板内结构非常简单

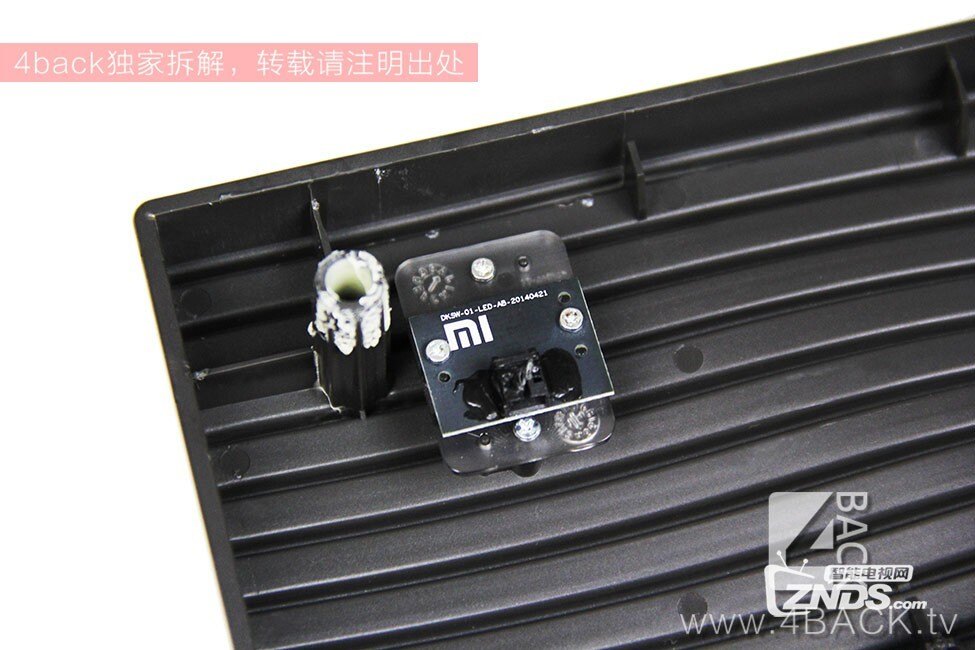

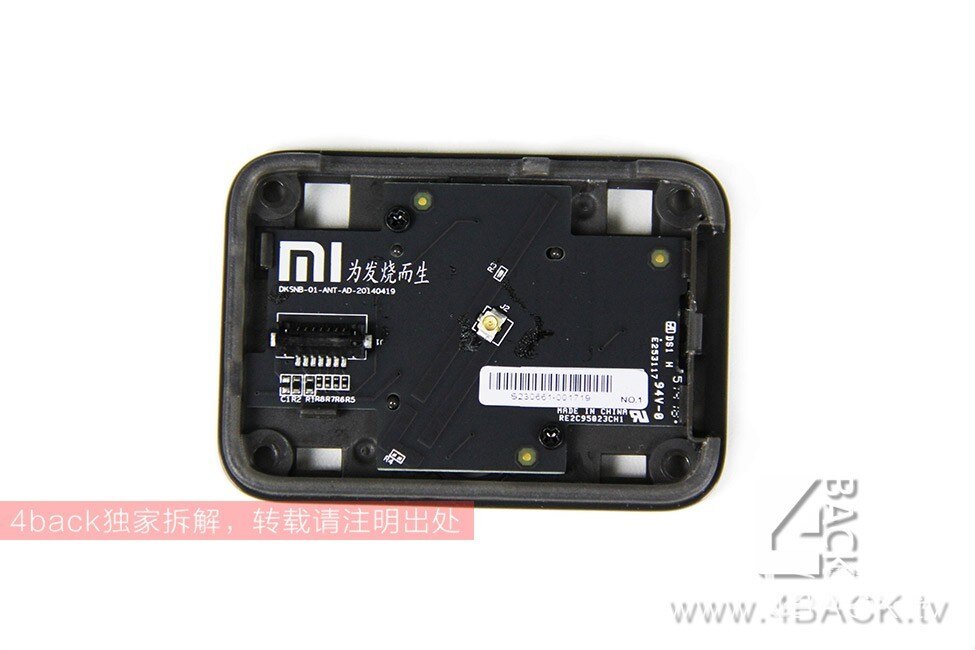

上图，音箱右上角的MI字LED LOGO，电源线同样可以拔下

上图，前置面板底部的倒相管，有四颗螺丝固定，同时使用热熔胶在一周进行密封

上图，小米电视2低音炮拆解全家福，整体来说拆解非常困难，一般用户想要自己维修的话需要费点力气了，内部结构比较简单，与市面上传统的低音炮音箱相比没有明显差别，好在做工比较扎实，模块化的连接方式让内部走线布局非常清晰，拆卸组装起来都比较方便，至于对于一款音箱最为重要的用料方面，算是普普通通，大众水平，使用了相对比较有性价比的解决方案，成本相应也不会太高，配置方面并没有我们拆解前想象的豪华，但是作为一款电视标配的低音炮来看，与目前市场上同价位的其他产品相比的话，还是非常具有竞争力的，当然，前提是你能买到。

拆机哥带大家窥探了小米电视2低音炮的内部构造、板材用料与产品做工，今天继续为大家拆解小米电视2音箱的另外一部分Soundbar

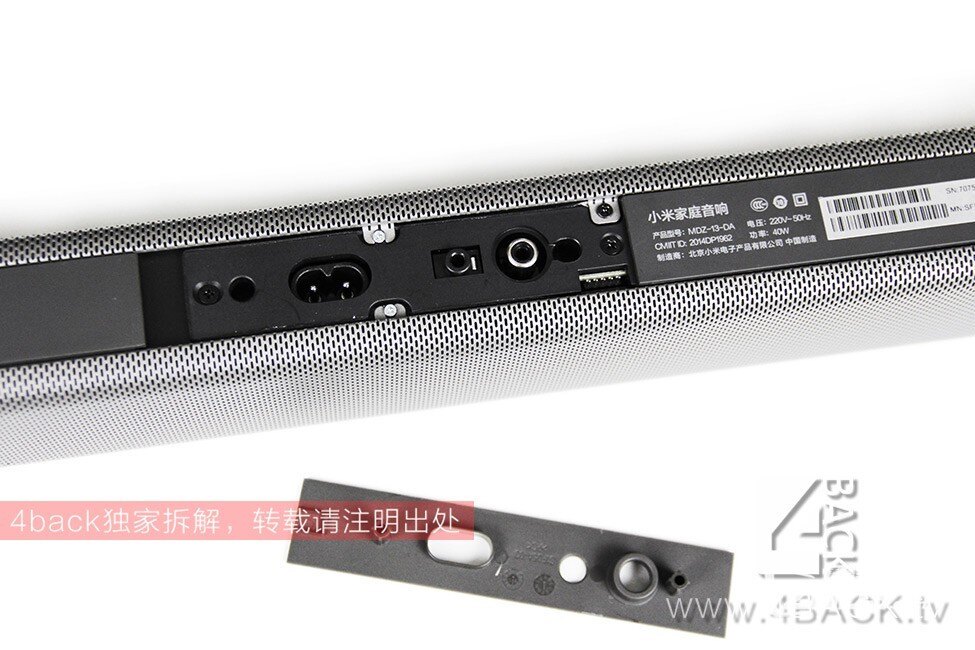

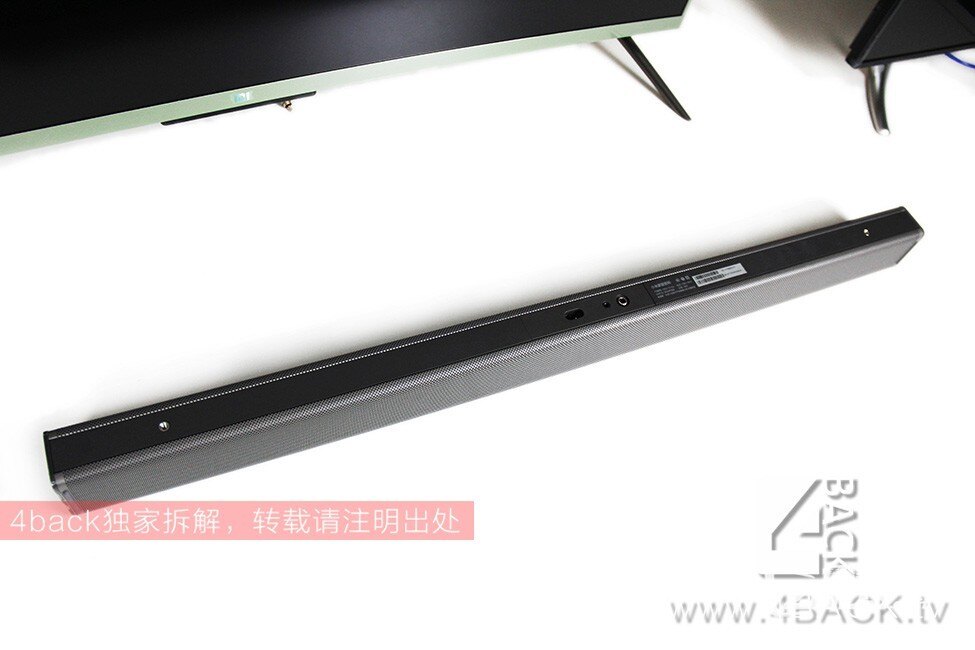

上图，跟低音炮一样，外观简洁干练，87厘米的长度，小米电视2的Soundbar通体依然没有一颗螺丝，拆机哥对天祈祷，千万不要跟之前一样是用胶固定的了

上图，经过尝试，侧面边条可以很轻松的取下来，没有卡扣，边条的塑料柱插在连接孔里，取下边条，看到了熟悉的螺丝，很欣慰

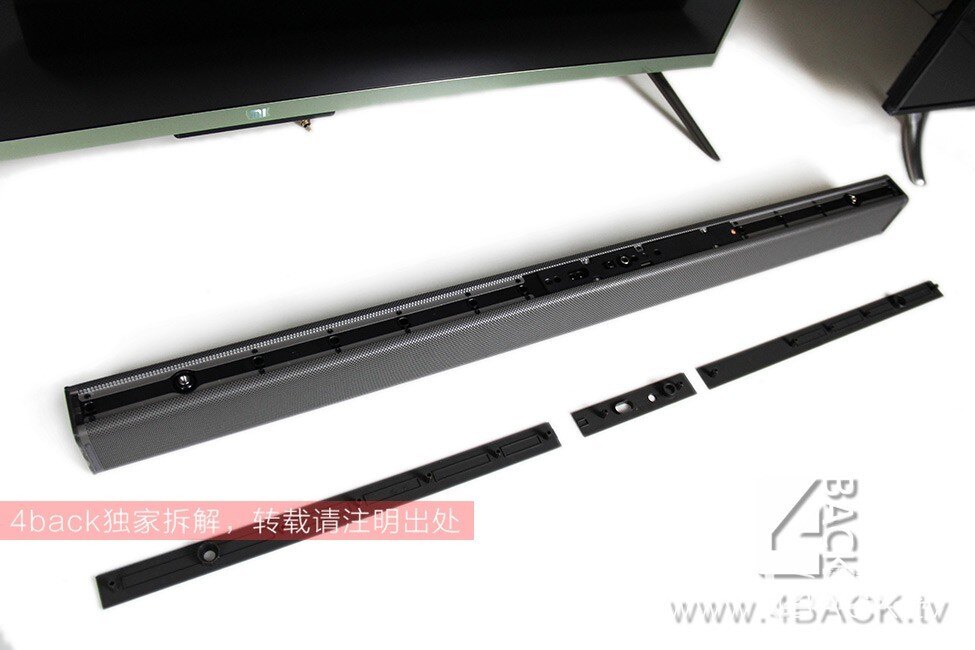

上图，用同样的方式可以取下整个SoundBar侧边的塑料边条

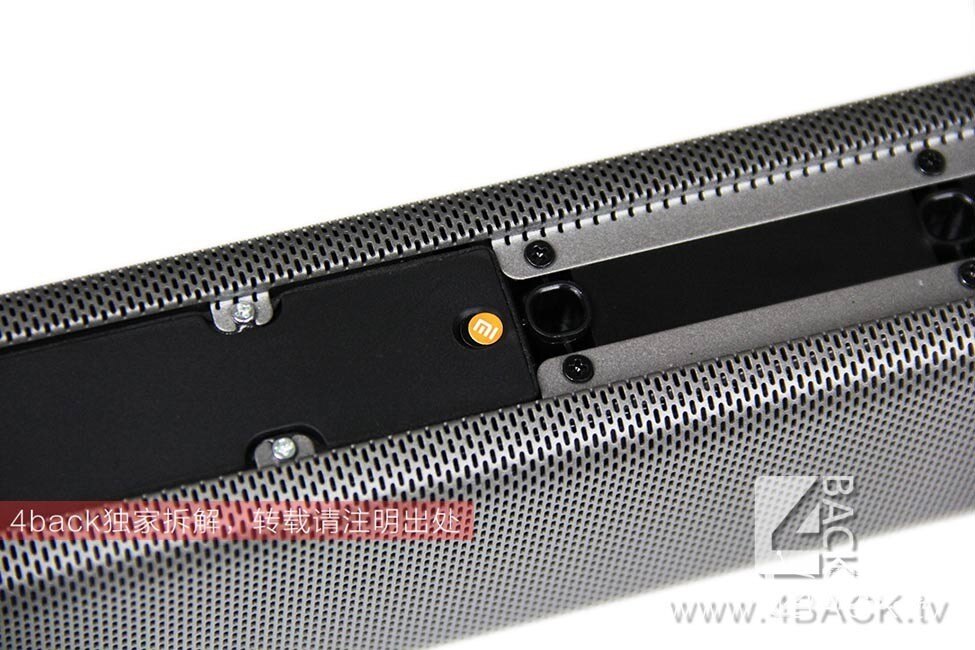

上图，接下来拆掉侧面的所有螺丝，为的是将金属滤网与音箱主体分离，上图位置有一枚保修易碎贴纸，破损后将失去质保

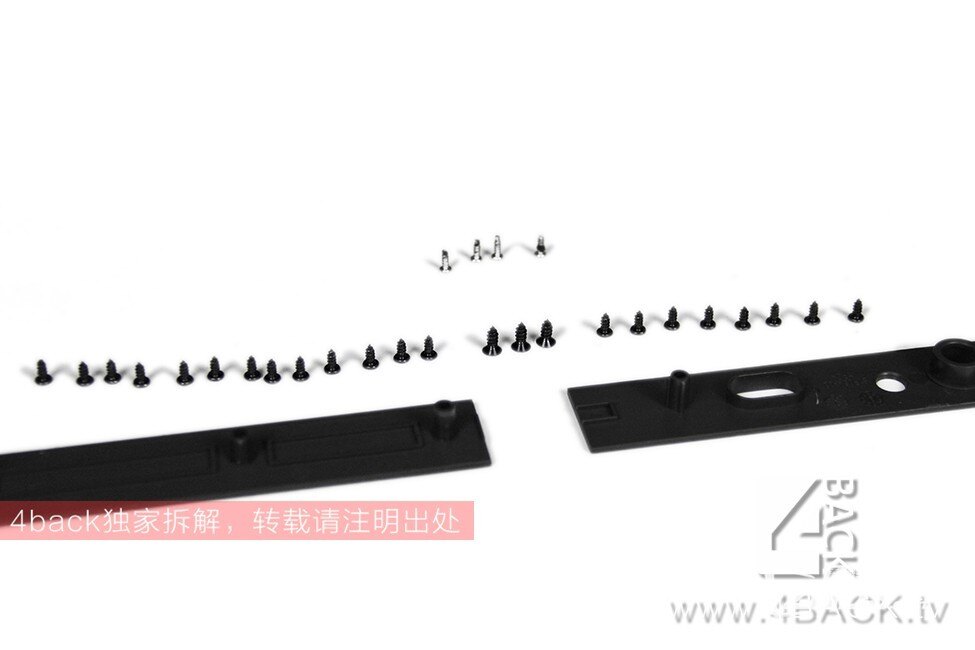

上图，拆卸后的六四，大大小小28颗

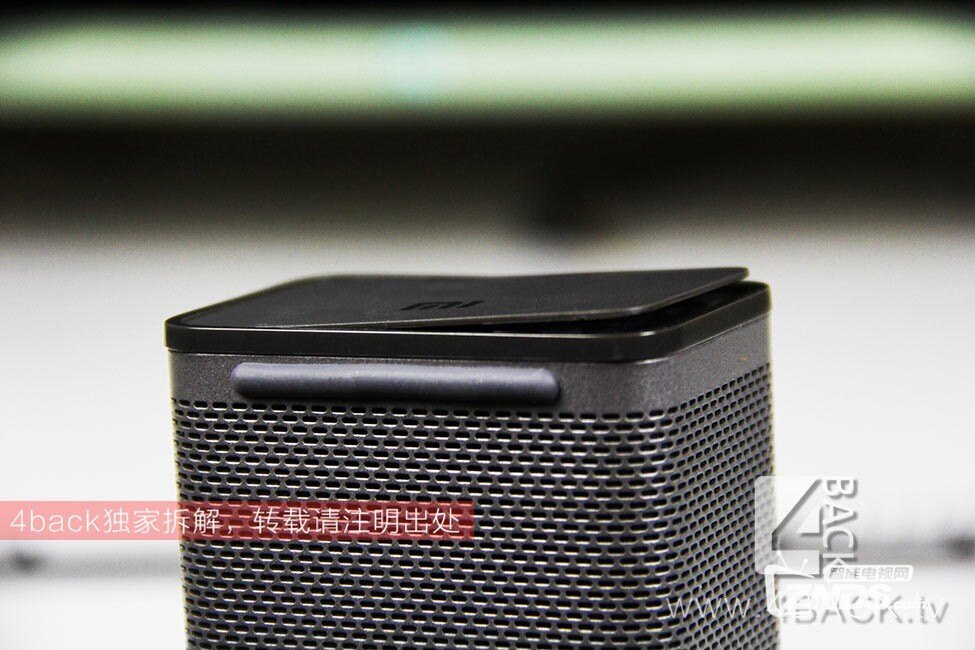

上图，接下来我们来研究一下soundbar侧面，塑料盖板使用了卡扣的设计

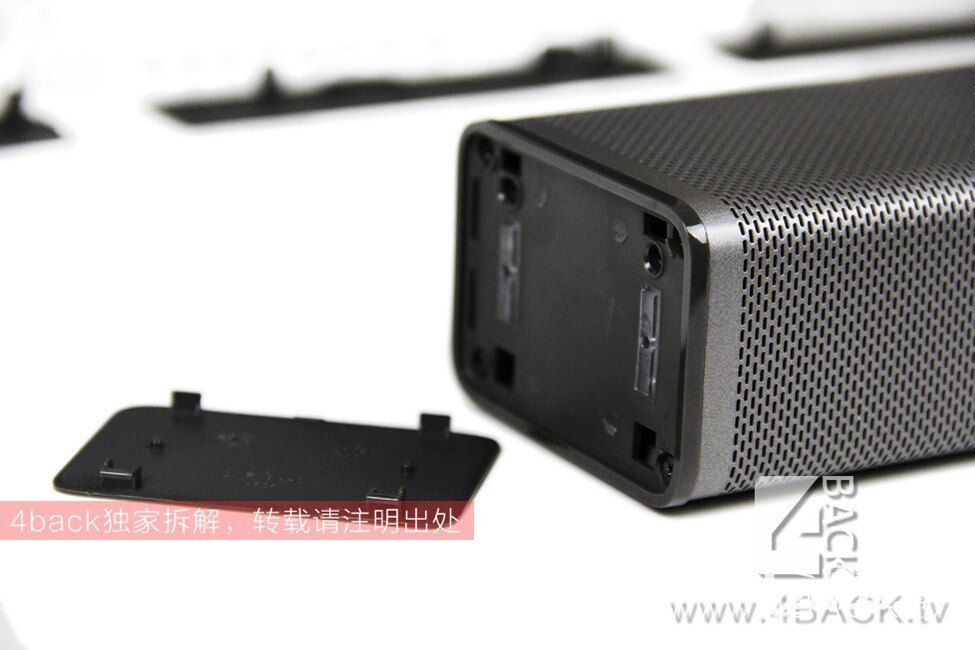

上图，搞定四角的四个卡扣，左侧盖板就可以取下来了

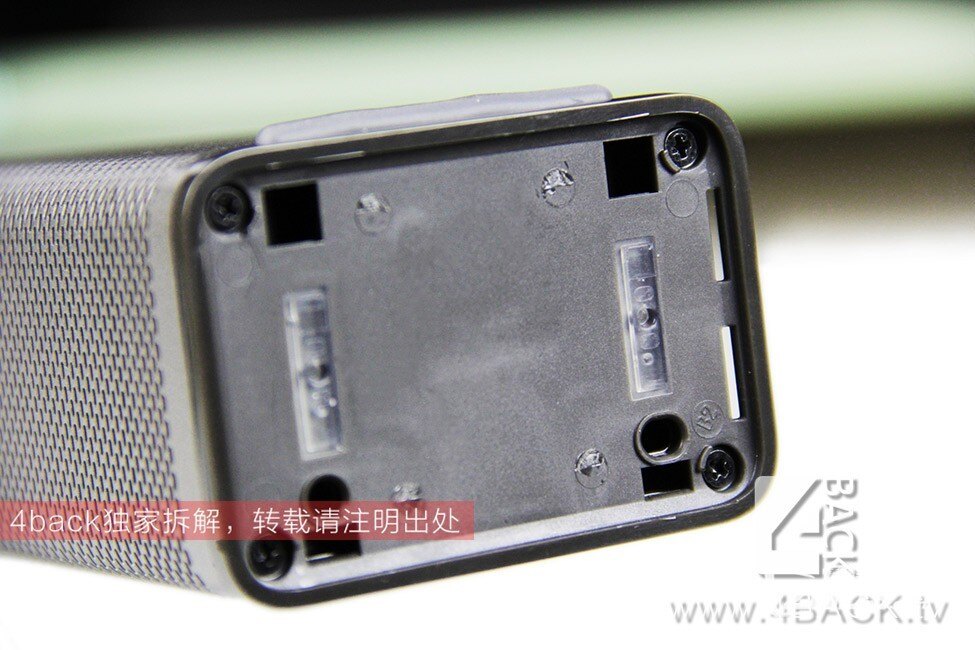

上图，左侧没有任何按键，内部结构也非常简单，在四角上又发现四颗固定螺丝

上图，取下固定螺丝以后，左侧的整个侧面的挡板就都取下来了，上图，记得取出音箱下方的防滑脚贴

上图，拆卸右侧挡板也是同样的方法，这里的左下方螺丝又出现了一枚易碎贴

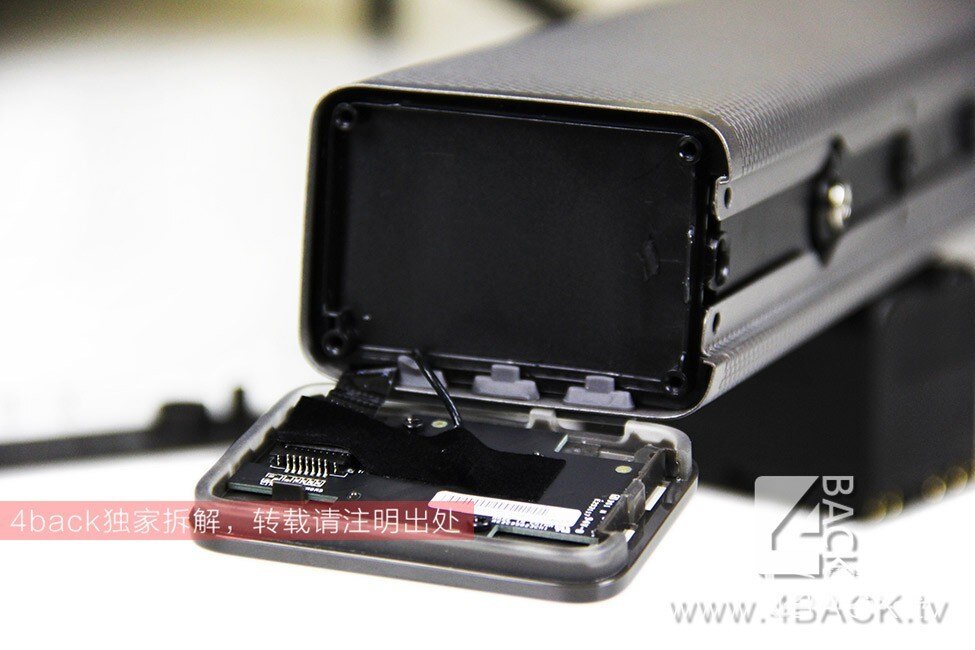

上图，稍微不同的是由于右侧挡板上集成了音量加减以及上下一曲的按键，所以在挡板下有集成电路以及排线，排线接口处用胶带固定，拆开的时候要小心，避免用力拉扯

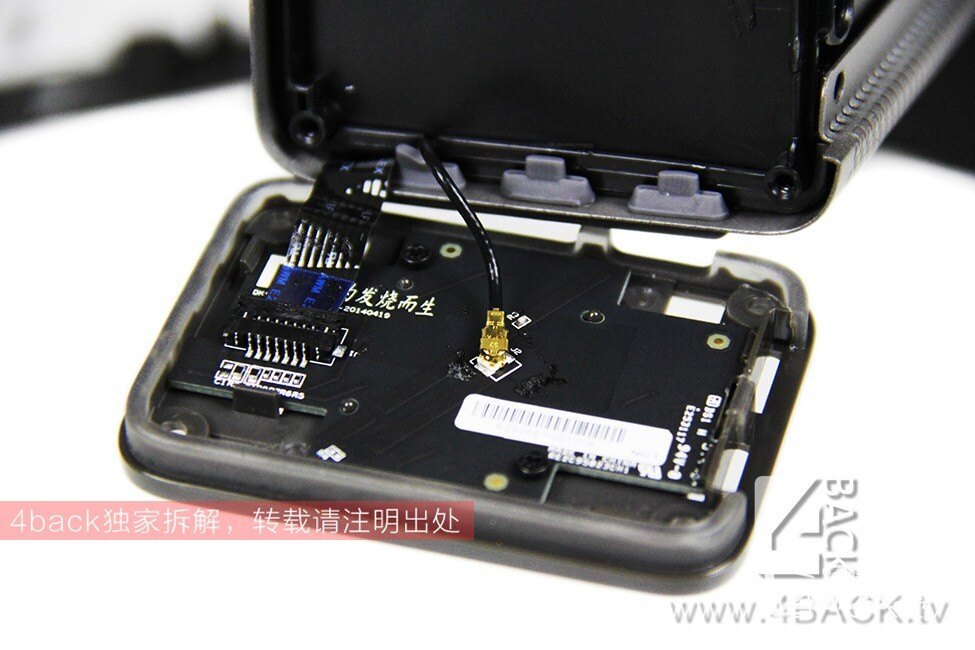

上图，撕开固定胶带可以看到控制按钮的排线以及蓝牙天线接口

上图，取下排线与天线，右侧的挡板拆解也就顺利完成了

上图，右侧挡板内的控制按钮电路板，很简洁

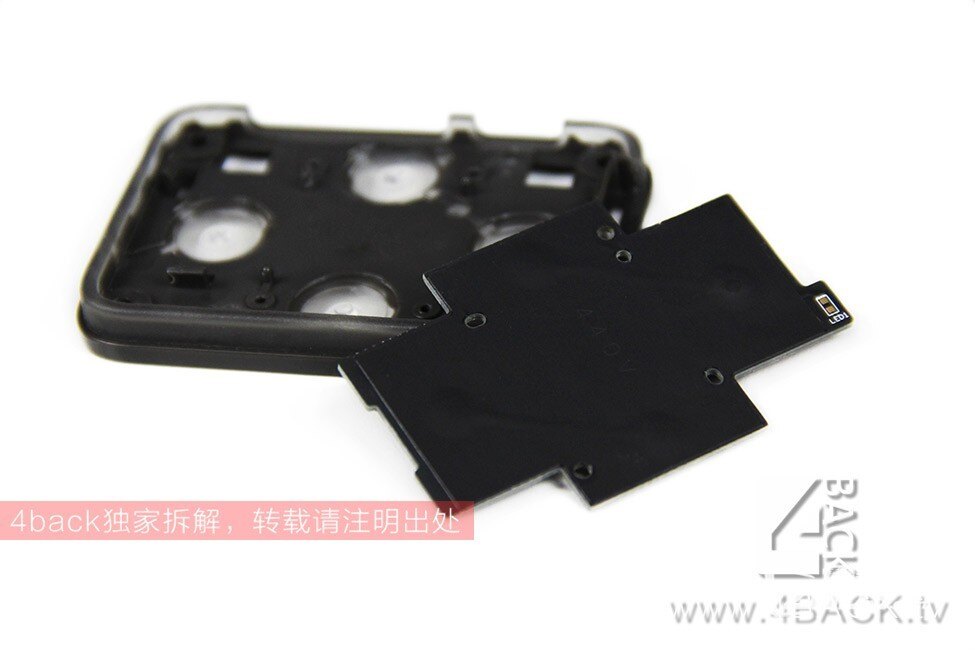

上图，电路板背部，简单粗暴，全部为功能响应区域，触发哪里都可以完成功能控制

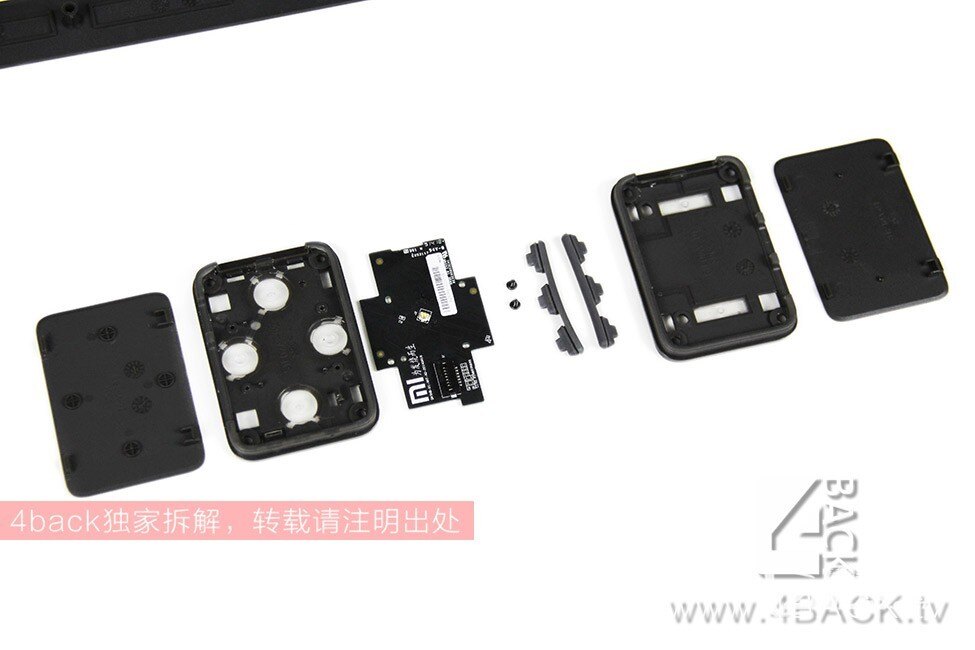

上图，左右挡板全部拆解完以后就是这个样子的，结构还算简单

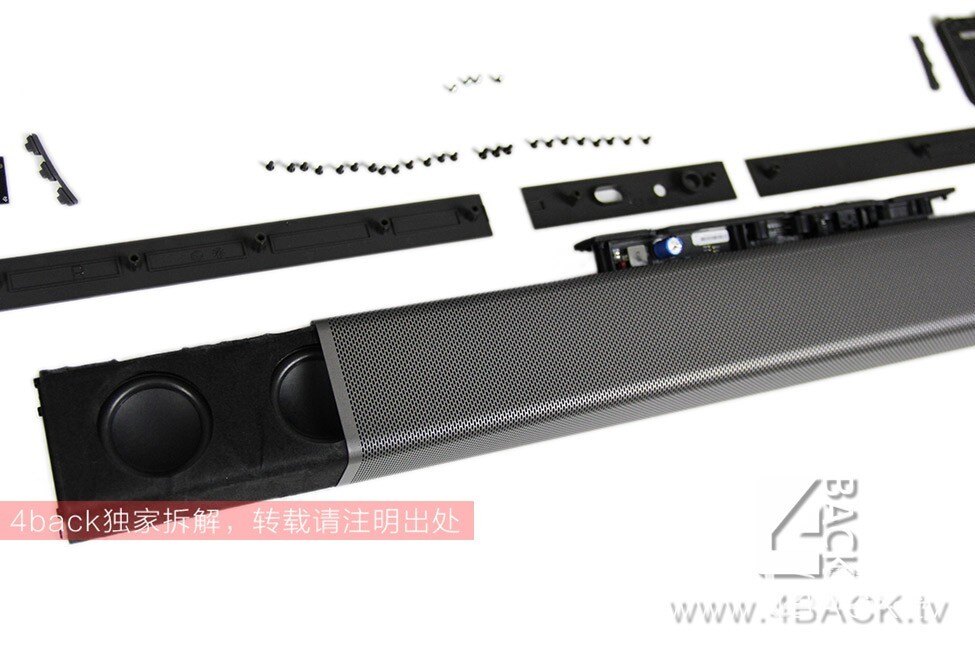

上图，没有了左右挡板的阻碍，我们就可以开始分离金属滤网与音响主体了，金属网固定的比较紧，拆解时候需要花比较大的力气

上图，这就是拆解下来的样子了，拆解的时候注意不要破坏内部的吸音纤维纸

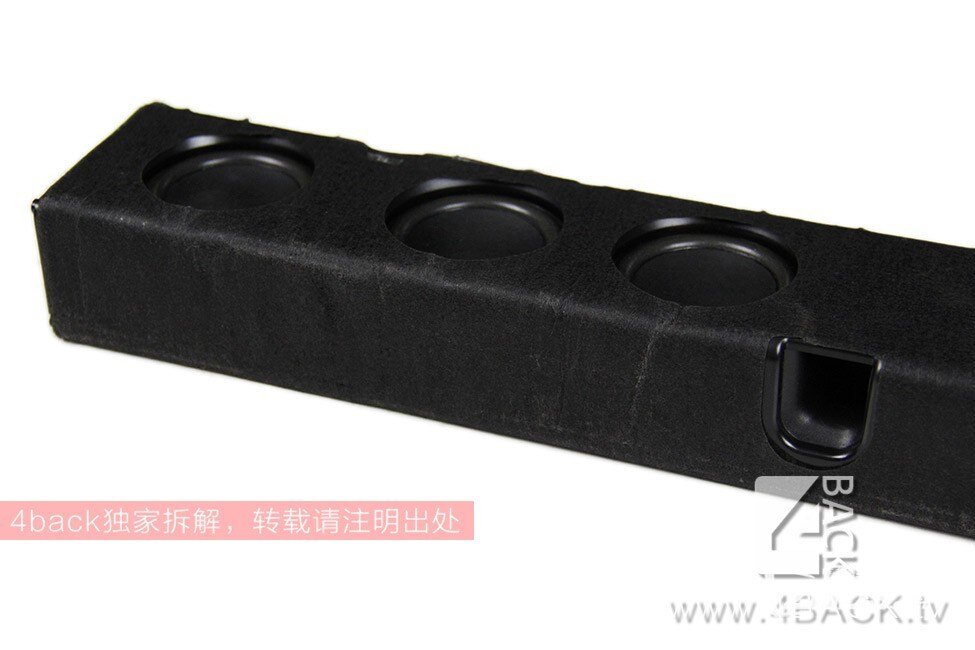

上图，SoundBar主体部分，表面用双面胶覆盖了一层吸音纤维，可以开到左侧的三枚全频扬声器跟右侧前方的倒相孔

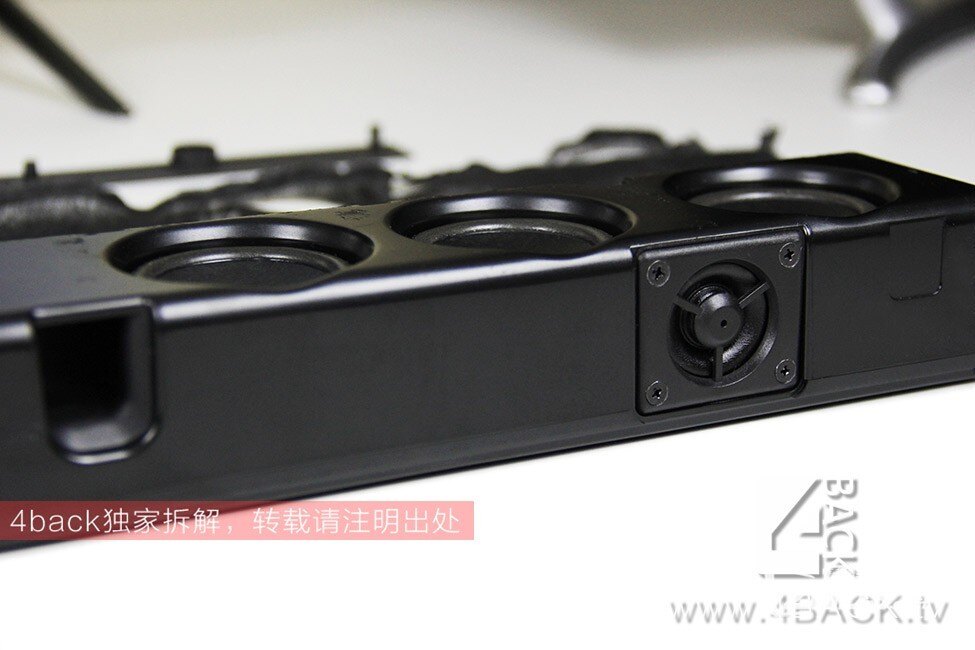

上图，在撕掉整个吸音纤维以后，下面的丝膜高频单元显露出来了，如上图为右侧的高音单元，由四颗螺丝固定

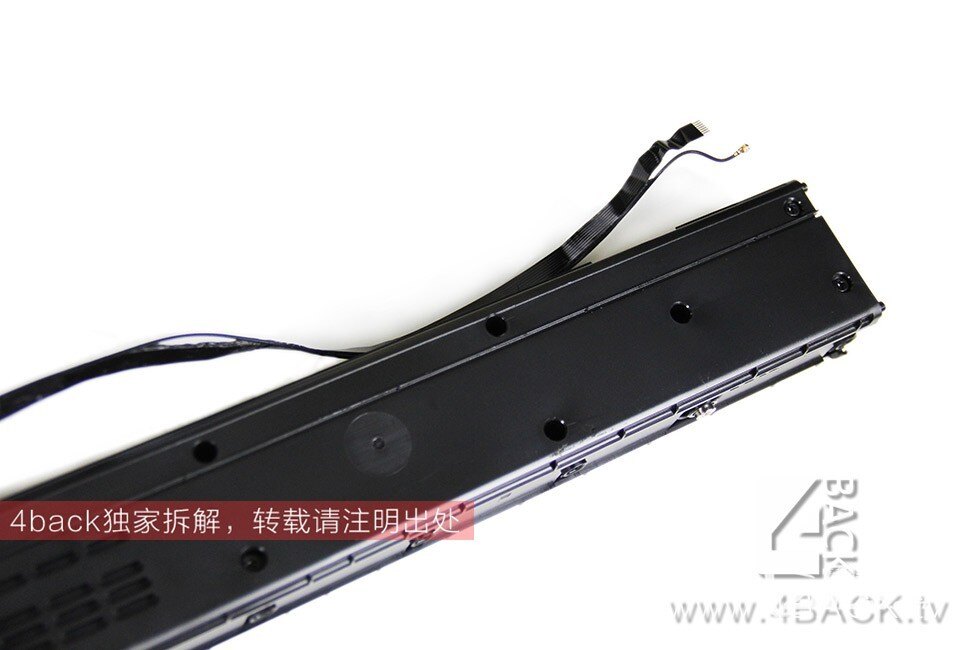

上图，随着吸音纤维被撕开，下方的密集的螺丝孔位也显现出来了，注意上方为右侧控制面板排线以及蓝牙天线，同样是双面胶固定在音箱主体的轨道中，主要先撕开

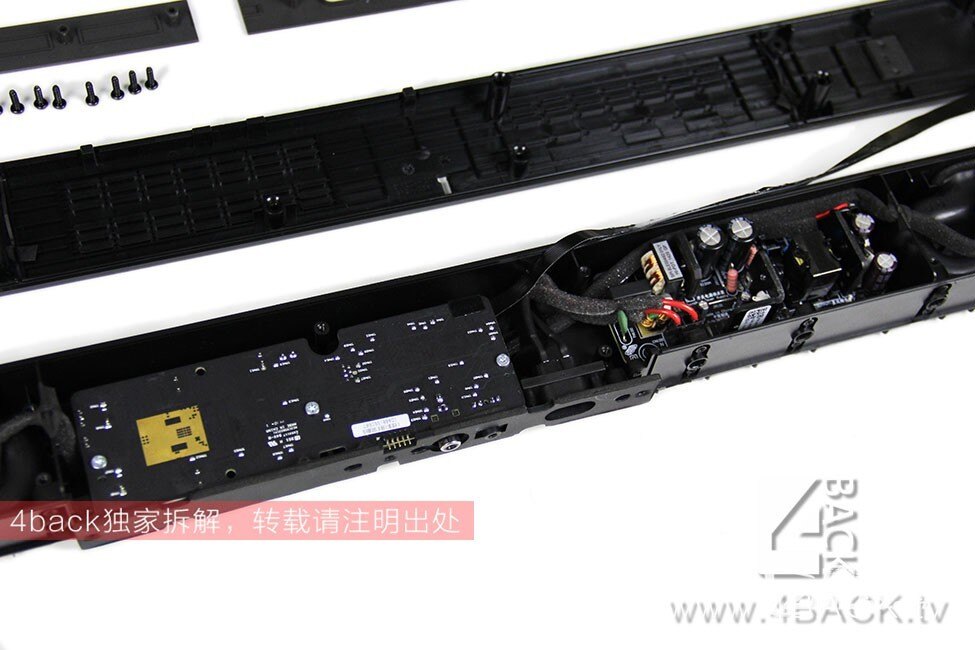

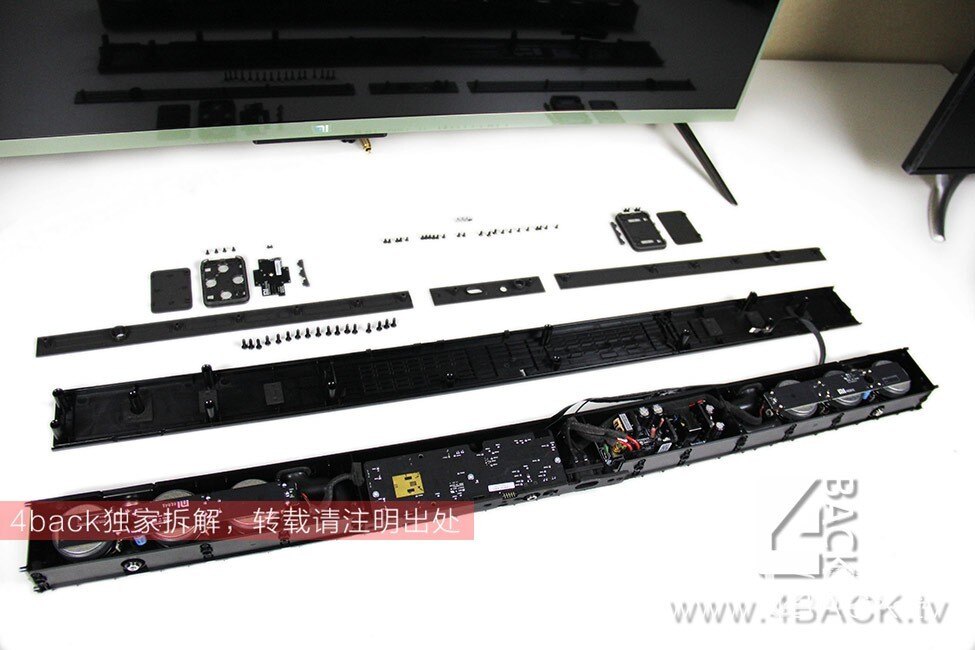

上图，拆下表面的18颗螺丝以后，整个SoundBar内部的构造就呈现出来了

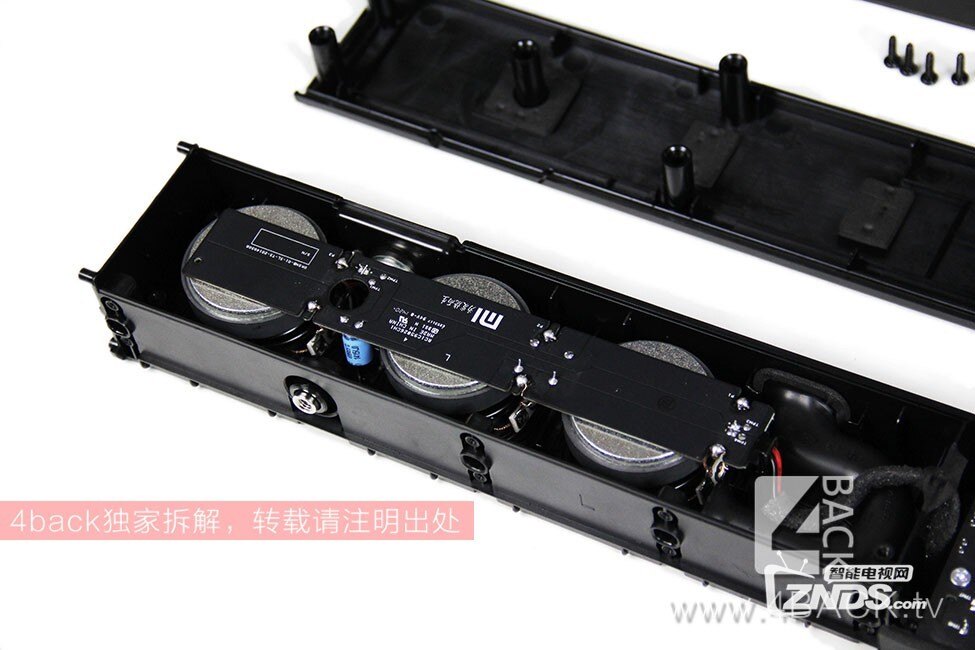

上图，左侧的三枚全频单元以及电路板

上图，中间的音频控制班以及电源板

上图，右侧的三枚全频单元以及电路板，与左侧构造相同

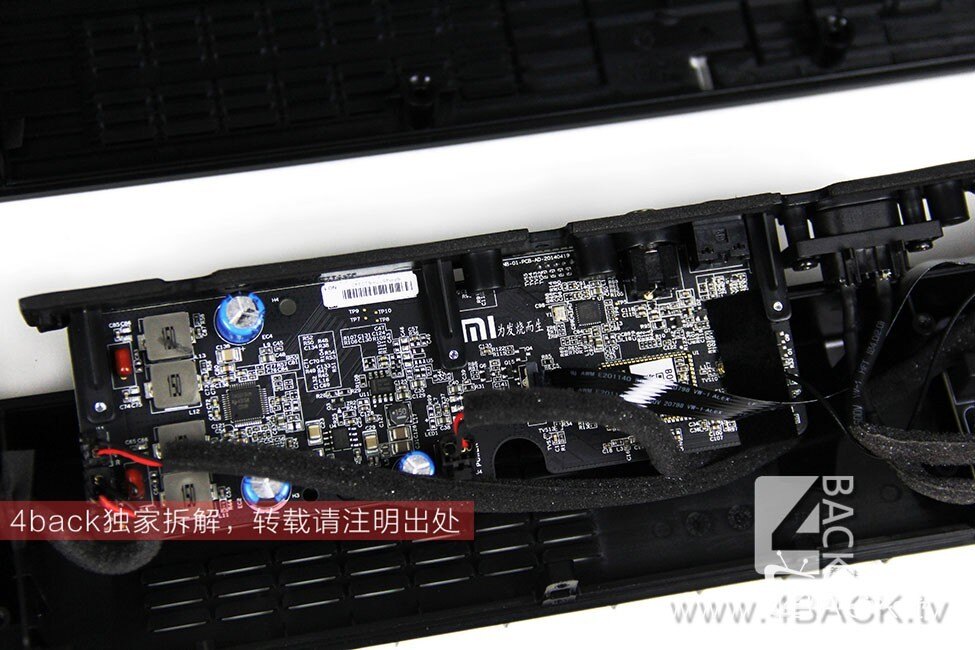

上图，翻过音频控制板可以看到同样使用统一的黑色PCB，原件布局跟走线都比较整洁

上图，电源板部分，可以看到整体的箱内结构跟之前的低音炮类似，做工比较扎实，连接线材也同样都使用卡扣的方式连接，方便拆解跟组装，接口处有热熔胶进行固定

上图，接下来的任务就是断开所有模块之前的连接线，取出内部模块

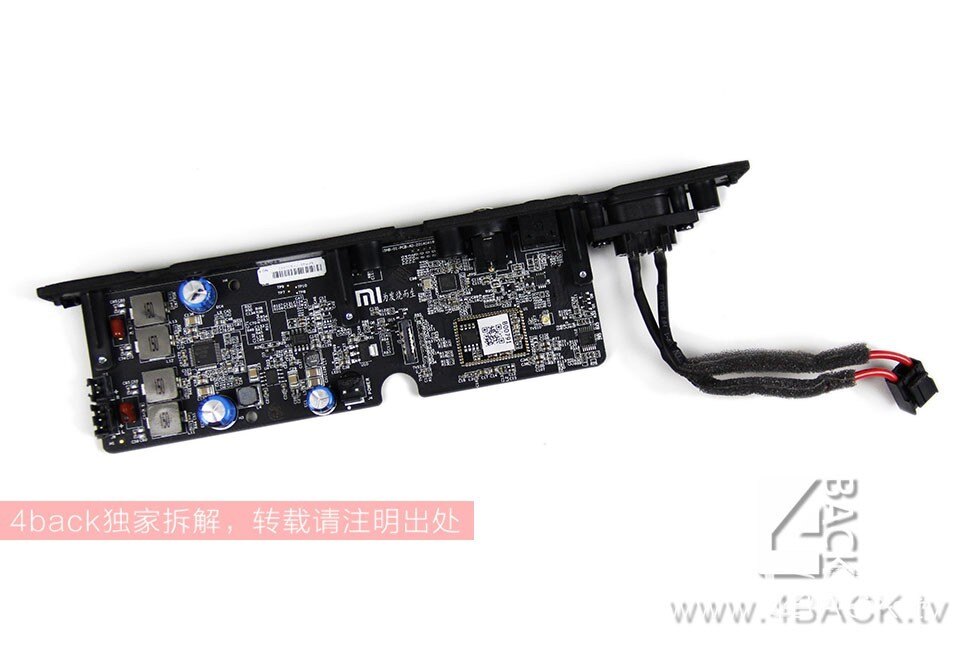

上图，首先是音频控制板，由于SoundBar腔体内的空间有限，板子上的元件布局非常紧凑

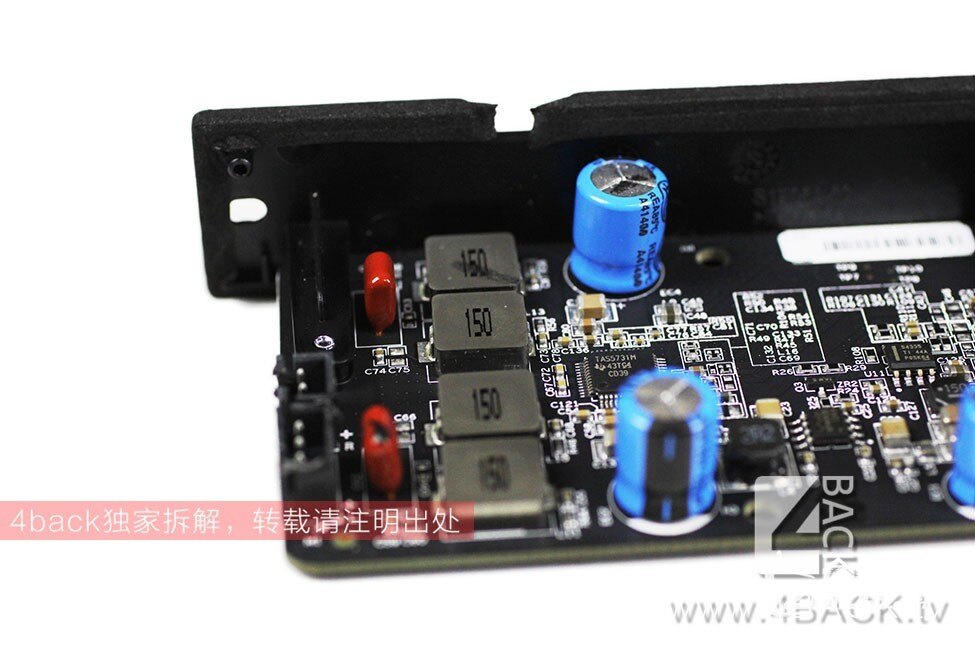

上图，四颗150封闭电感

上图，上下两颗334J、100V金属膜电容

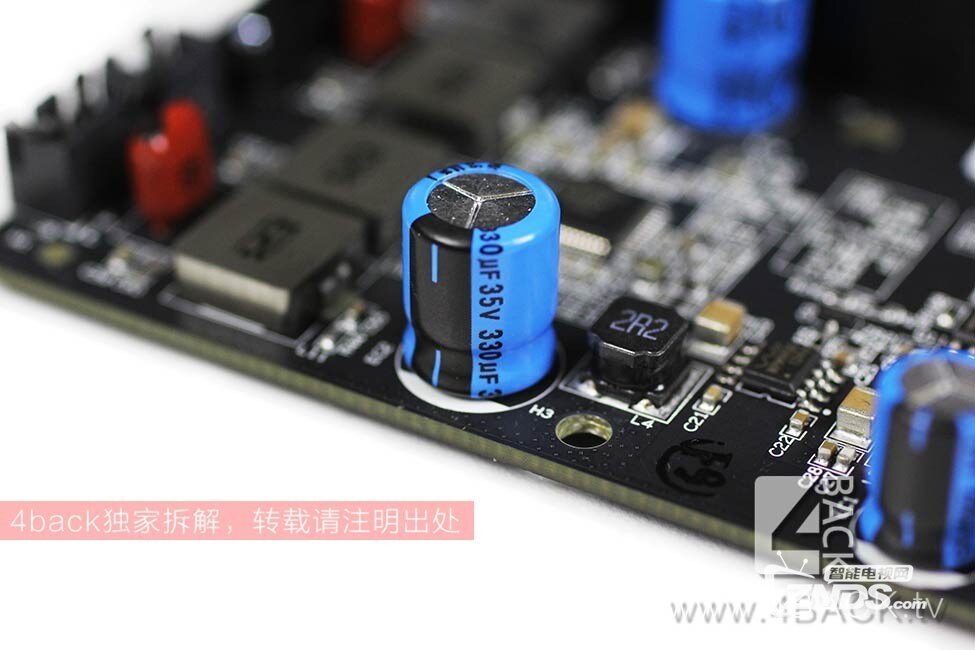

上图，两颗台湾利隆330uf、35V电容

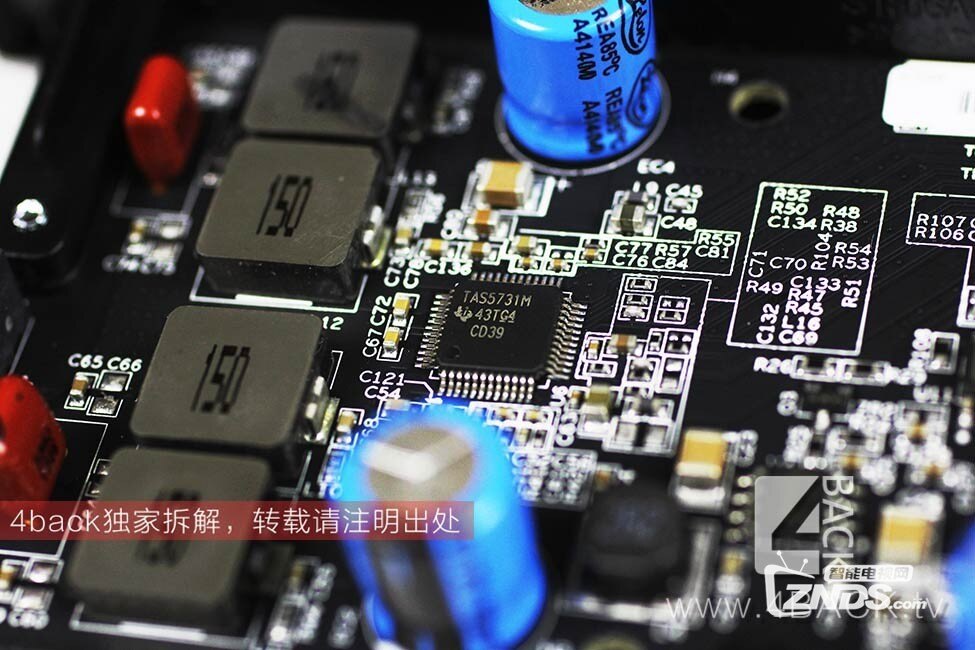

上图，功放部分使用的是来自TI的TAS5731M数字音频立体声功率放大芯片，专门为条形音箱（SonudBar）与电视打造的低成本解决方案，具备数字信号处理器（DSP）和2.1模式，输出功率2X30W

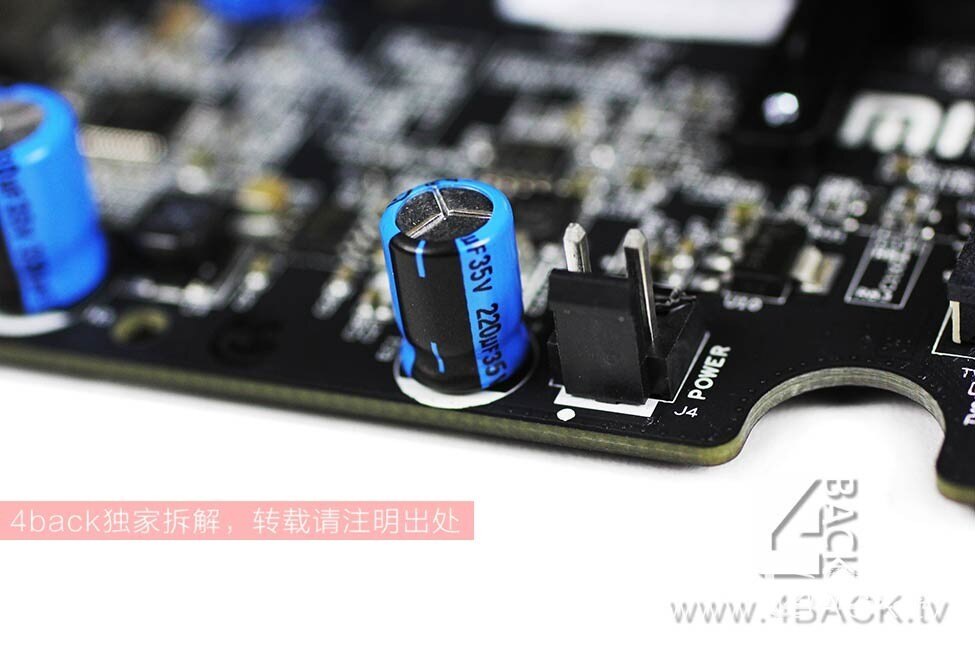

上图，单颗台湾利隆35V、220UF电容

上图，在低音炮上出现过的TI出品的型号为54435的开关式稳压器芯片以及wpm9435低压MOS管

上图，最后，来自Cirrus Logic的8422CN的采样率转换器（SRC）芯片，带数字音频接收功能，用于不同采样率和采样量化精度之间的转换，这是向步步高vivo靠拢的节奏吗（vivo x1使用这款SRC），PS：芯片成本5刀左右，主要考验的还是外围电路设计能力

上图，蓝牙模块部分使用了小尺寸无线音箱、耳机上常见的CSR 8670芯片，有着低成本、扩展性强、方案灵活等特点

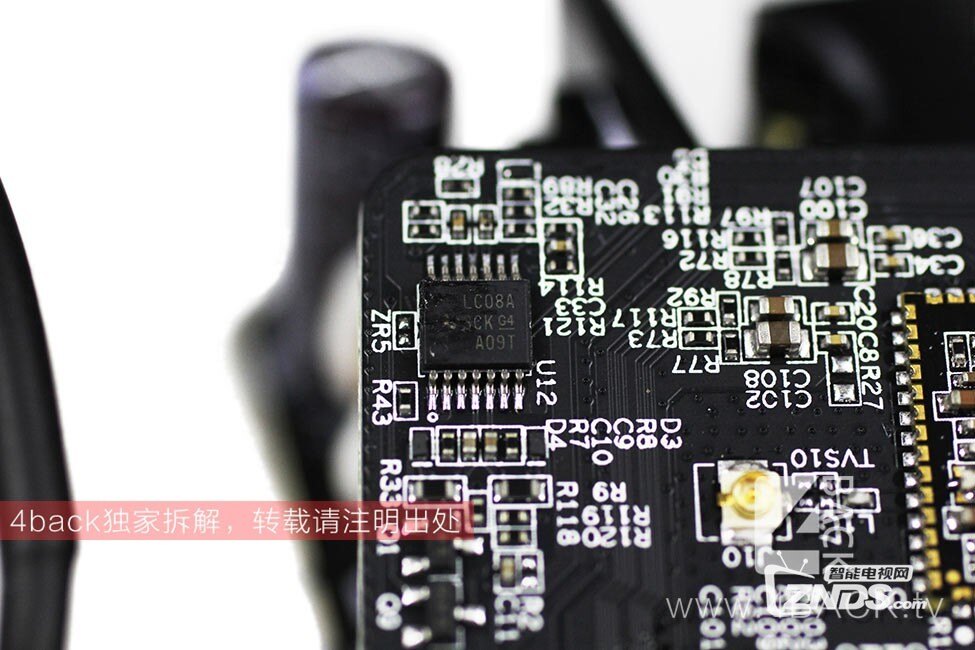

上图，TI公司出品的LC08A逻辑门电路IC

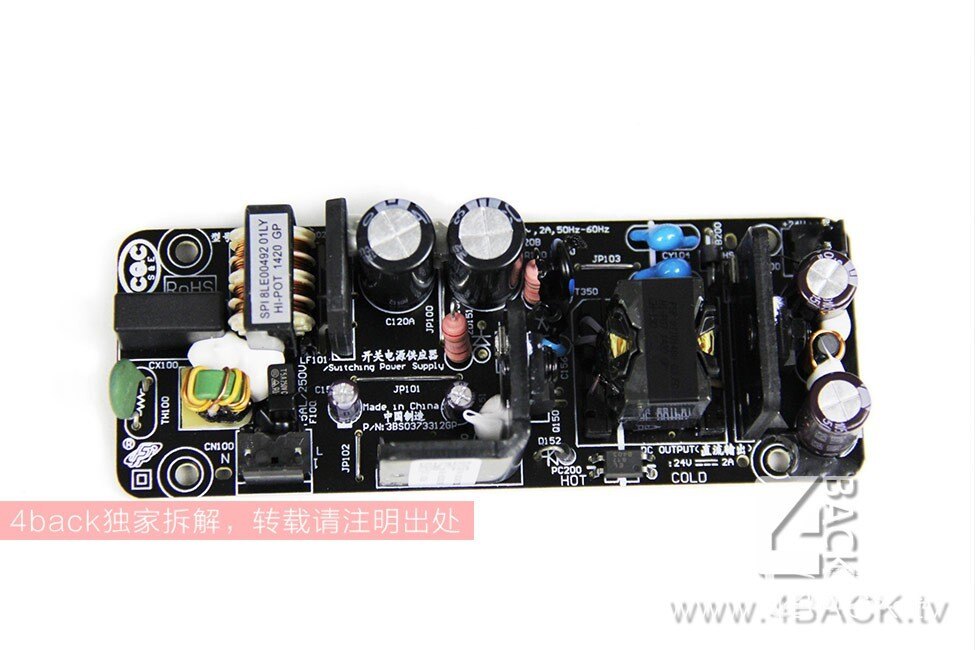

上图，看完了音频板部分我们继续来围观电源板，从左下角的F字样可以判定这款电源板同样来自全汉

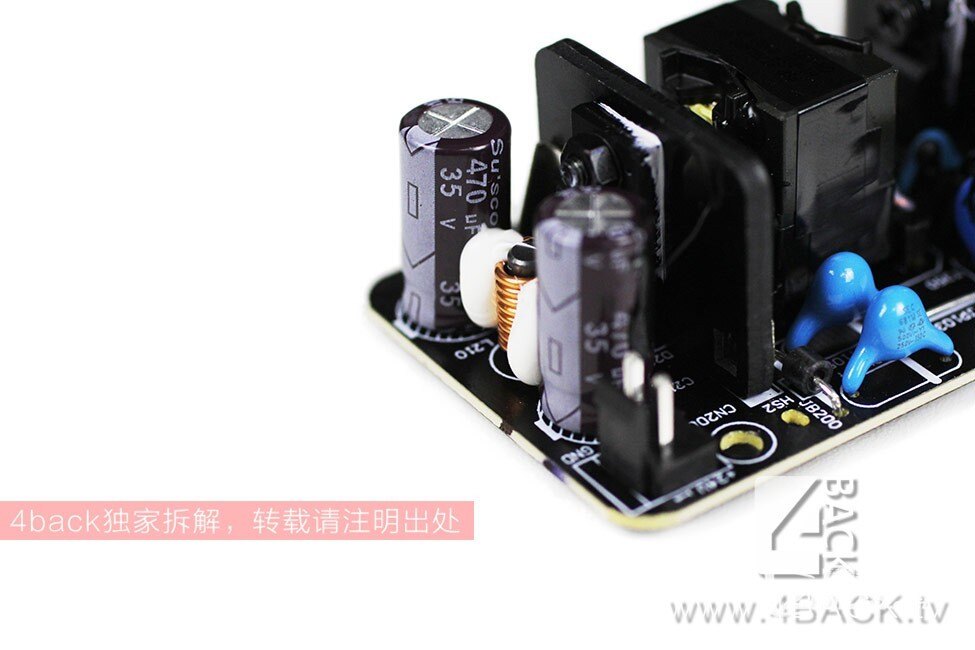

上图，电源板左侧的两颗冠坤470uf 35V电解电容

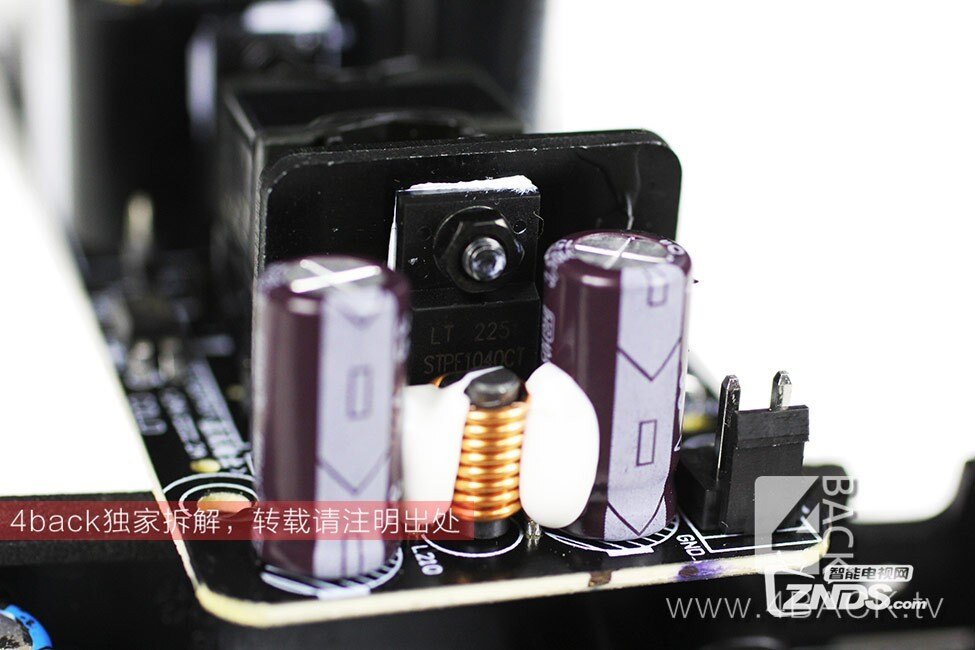

上图，藏在电容后面的LT生产的STPF1040ct场效应管

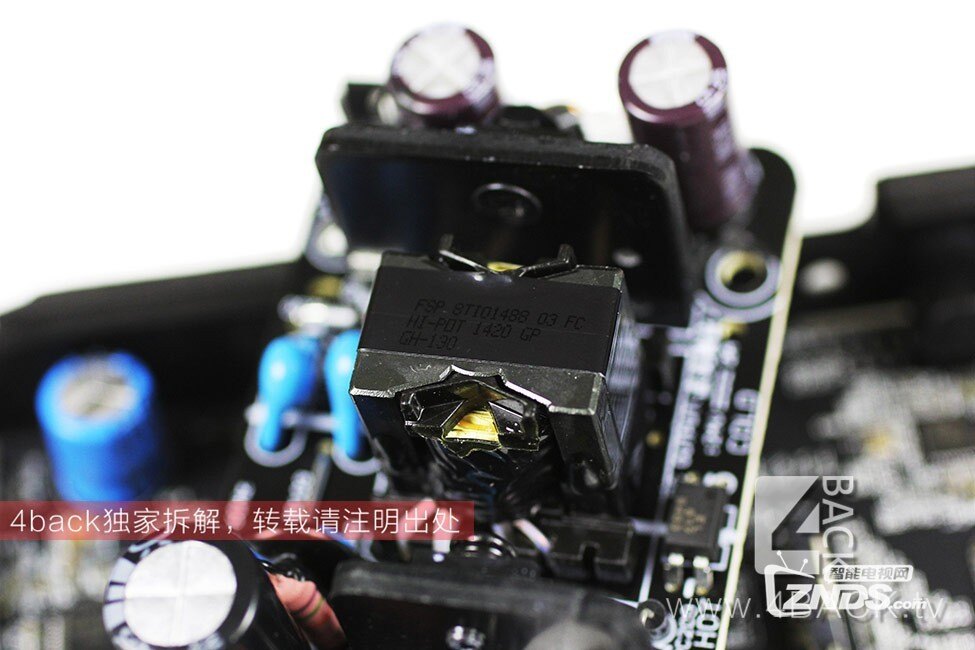

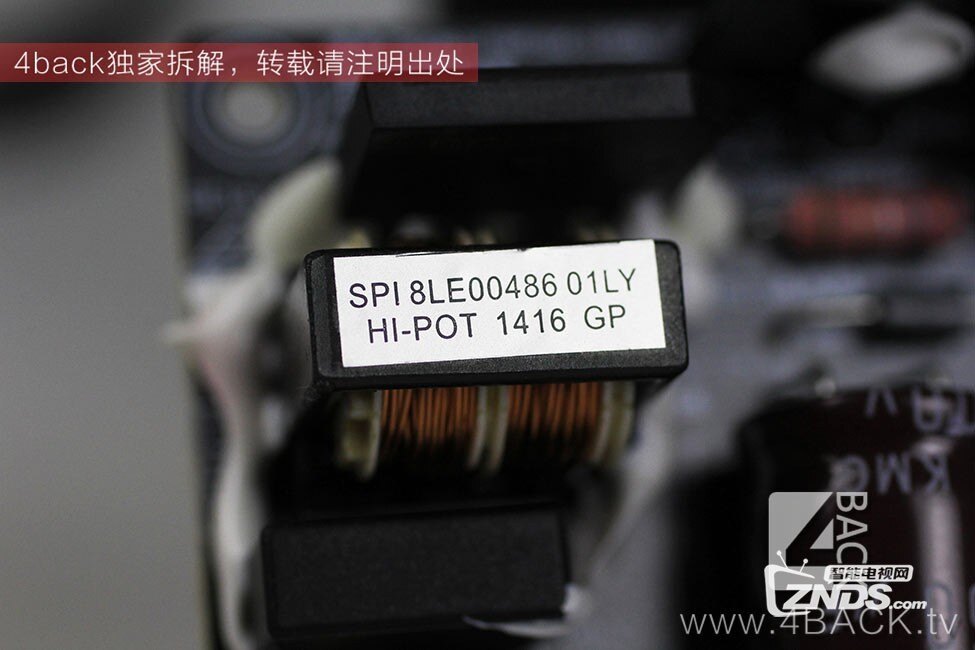

上图，全汉生产的电源变压器HI-POT 1420GP

上图，变压器一侧的TF10N60的场效应晶体管

上图，两颗冠坤10uf 50V电解电容

上图，同样是全汉生产的功放变压器 HI-POT 1420 GP以及GBU406 4A/600V整流桥

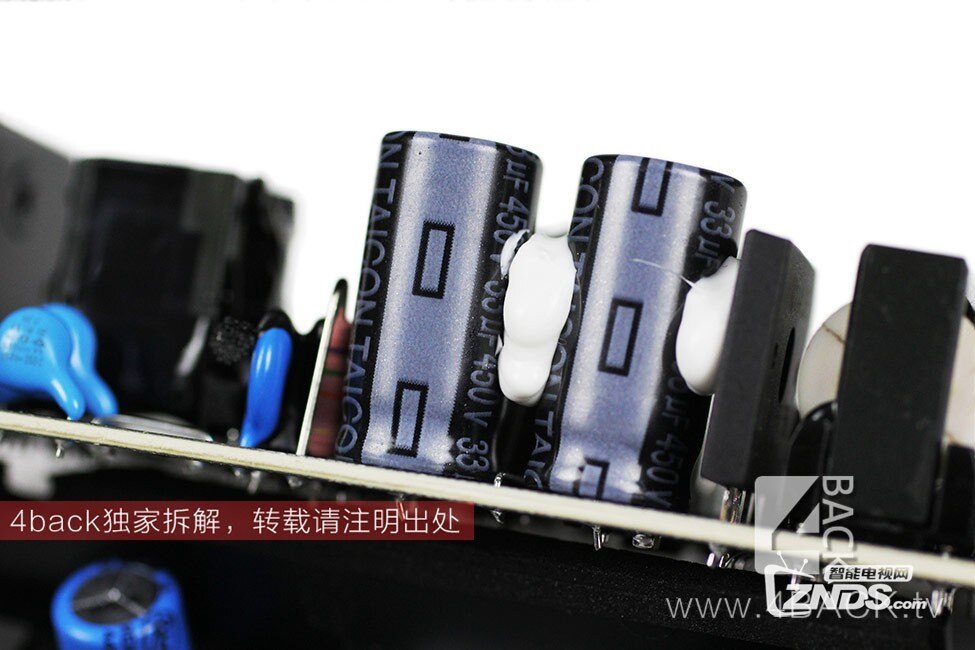

上图，两颗来自台湾TAICON的450V 33uf电解电容

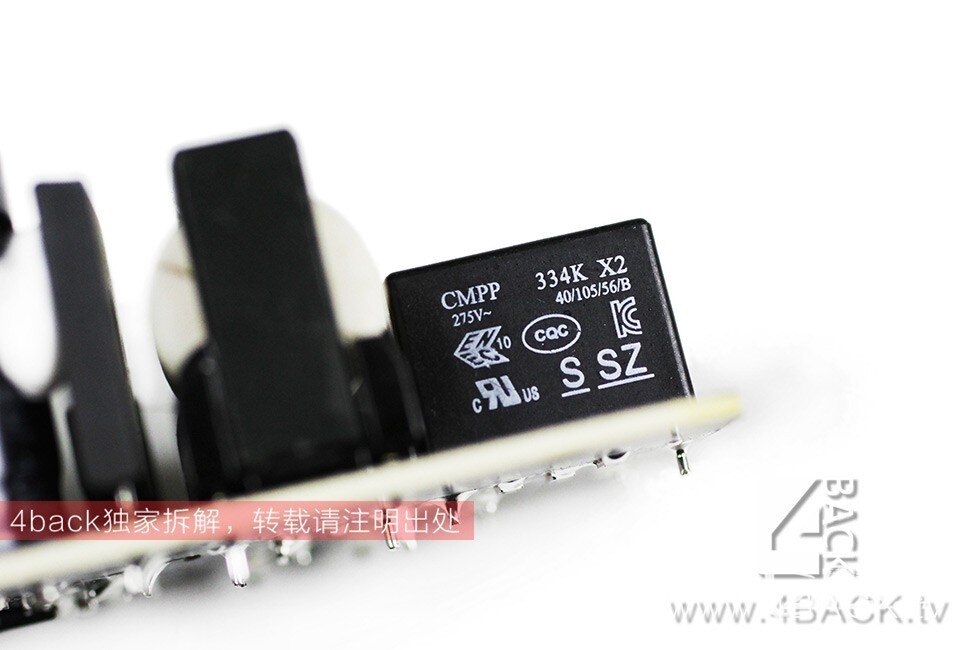

上图，一颗334K 275v安规电容

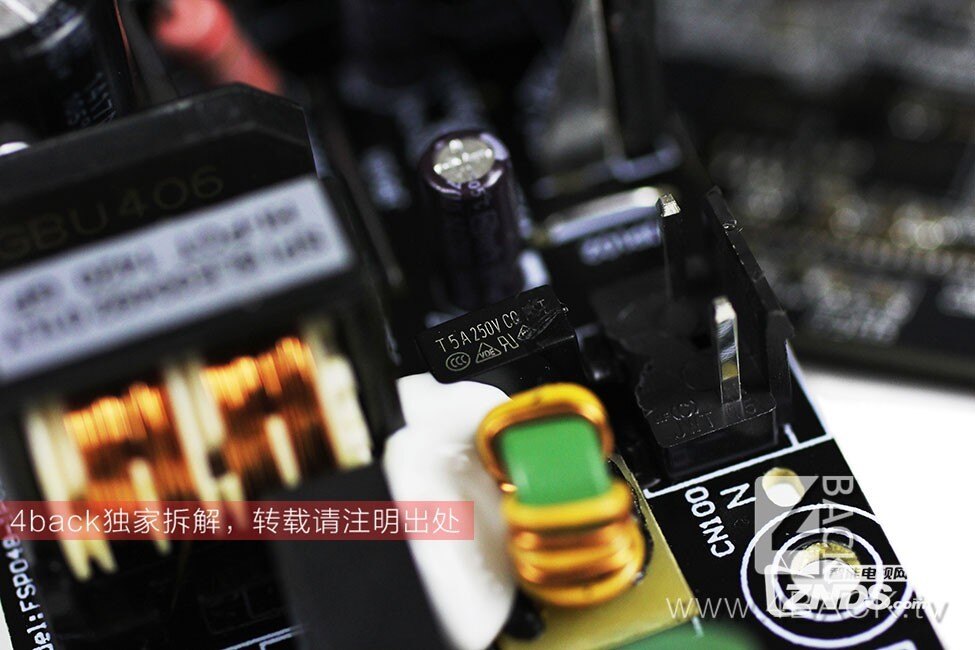

上图，最后，电源附近还藏着一枚T5A 250V方形保险丝

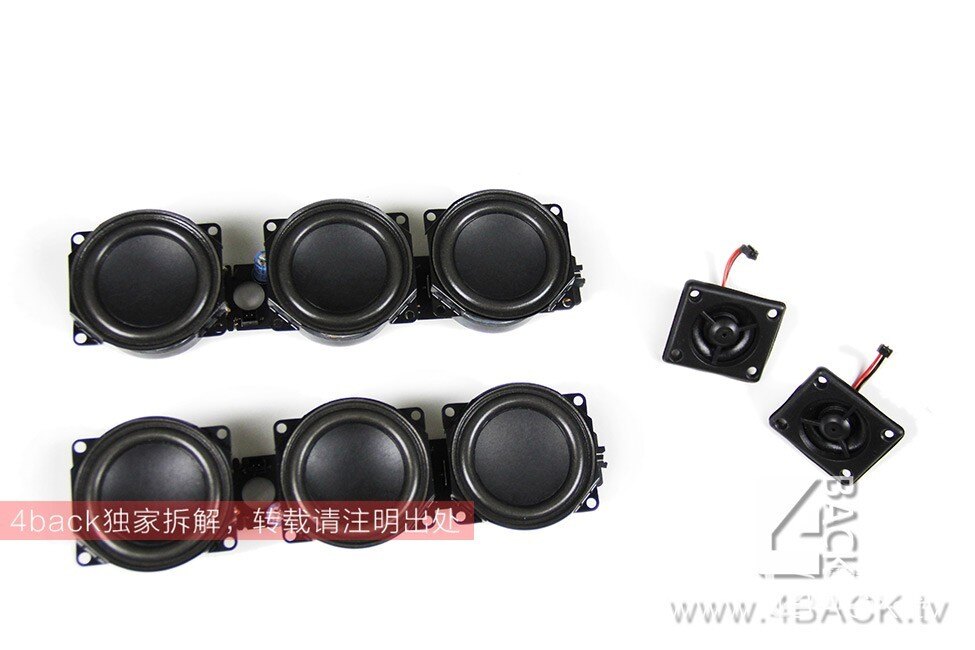

上图，拧下螺丝（32枚）取下所有扬声器单元，包括六枚2英寸纸锥全频单元以及两枚丝膜高音单元

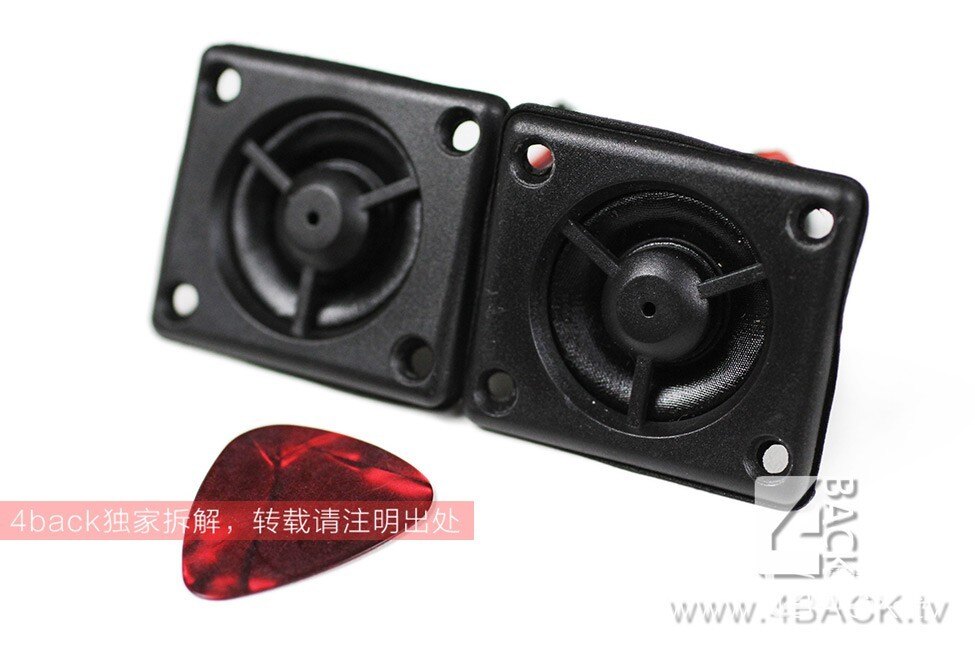

上图，丝膜高音单元正面特写，做工一般般，口径为1英寸

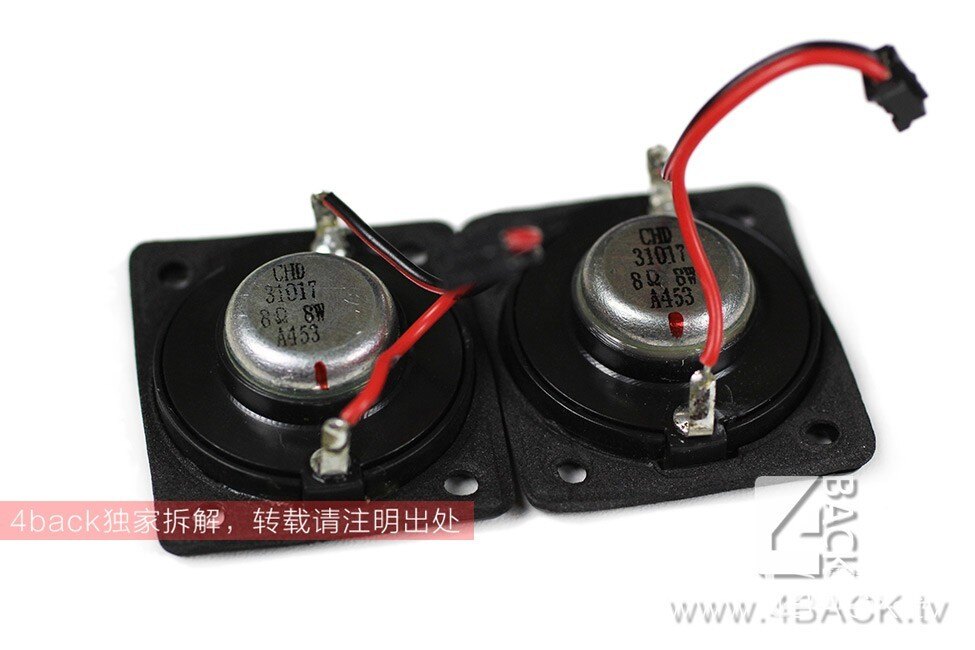

上图，背面型号，同样是在网上搜不到任何相关信息，从参数看可以得知阻抗为8欧，功率仅为8W

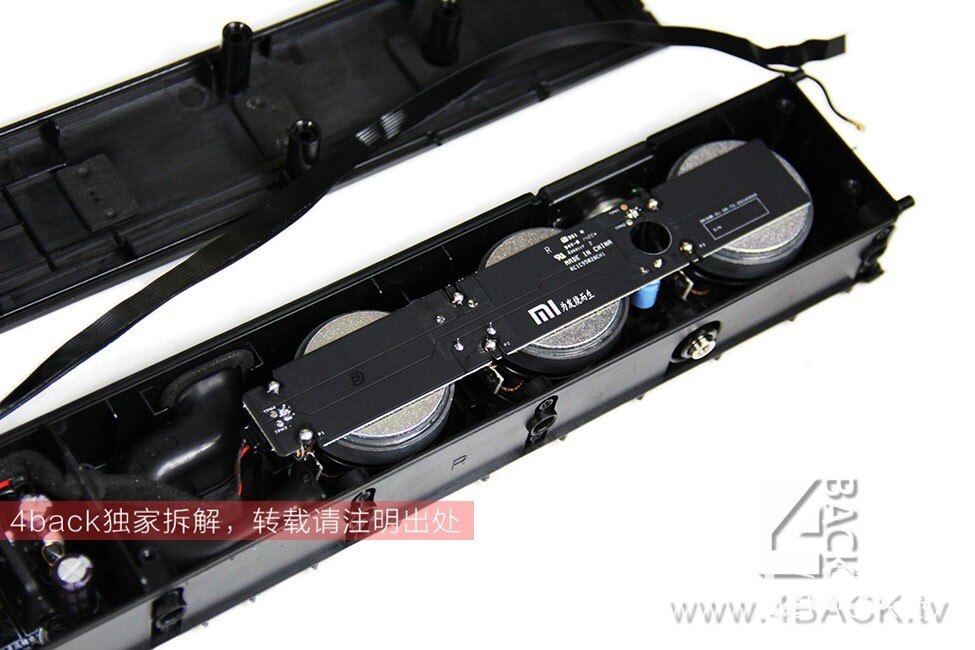

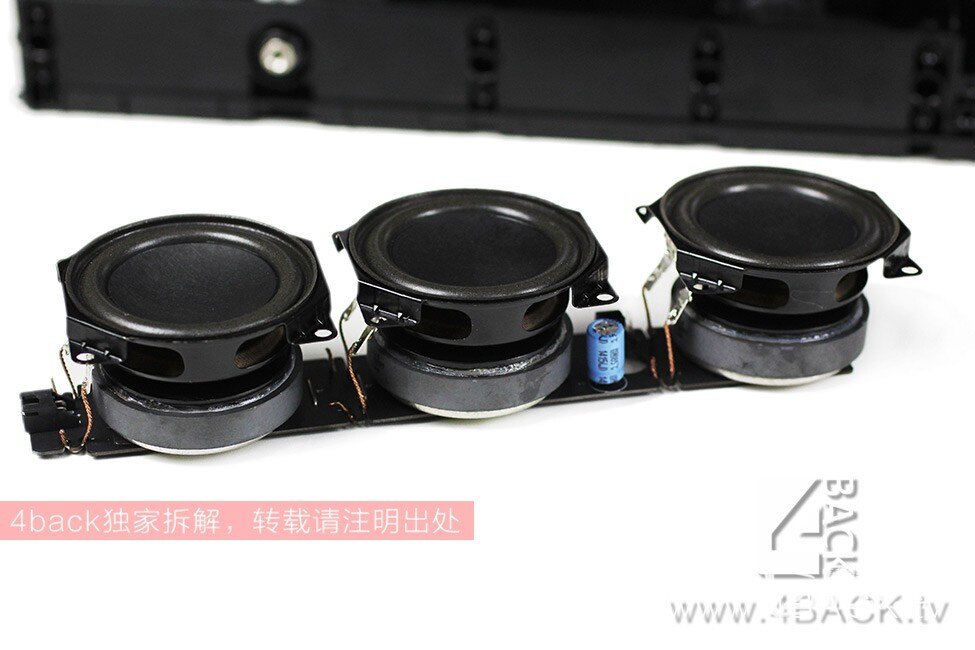

上图，三枚2英寸纸锥全频单元与电路板为一体，无法拆卸

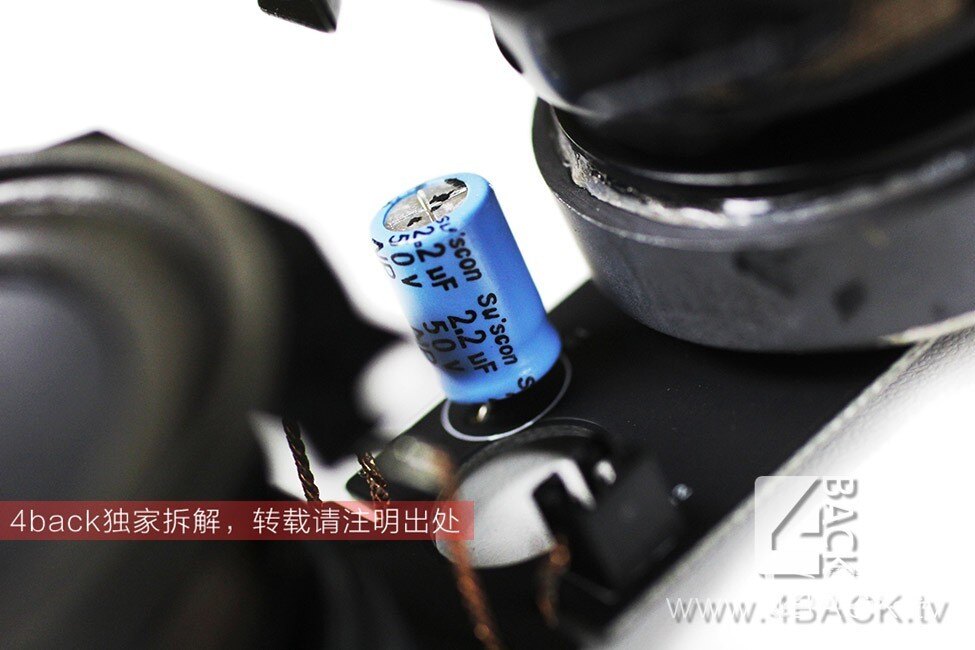

上图，中间的单颗冠坤50V 2.2uf电解电容

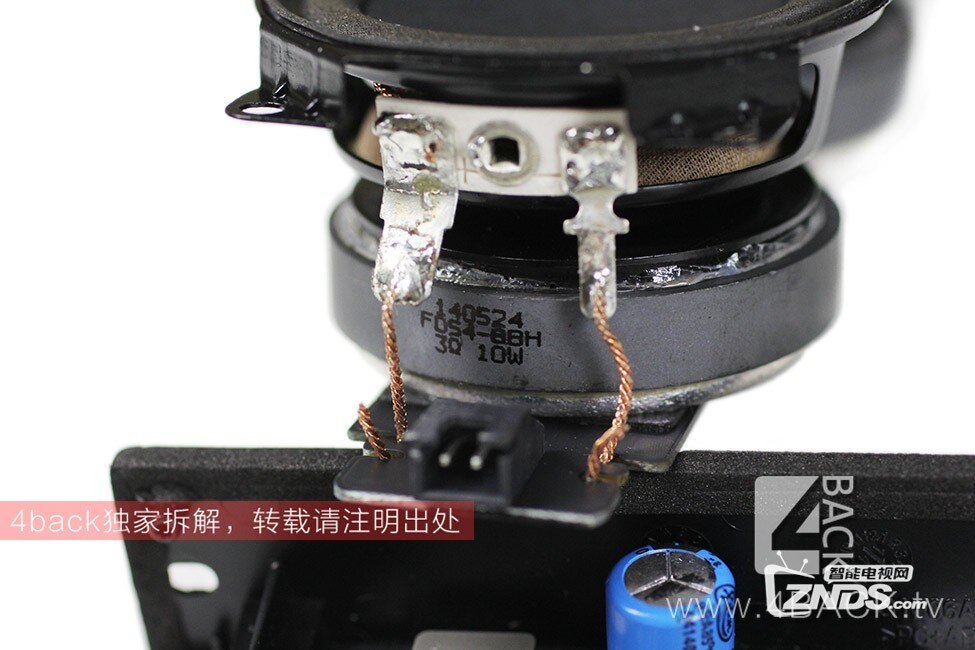

上图，磁环一侧的单元型号，依旧查不到相关信息，参数显示3欧，10W

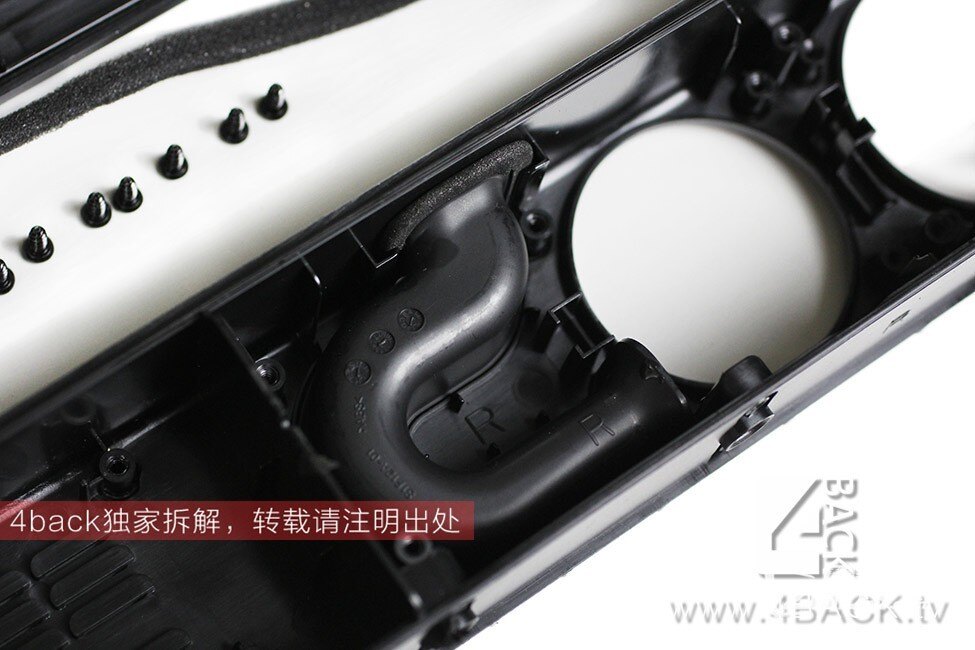

上图，最后从内部看一下两侧三枚全频单元边的倒相管结构

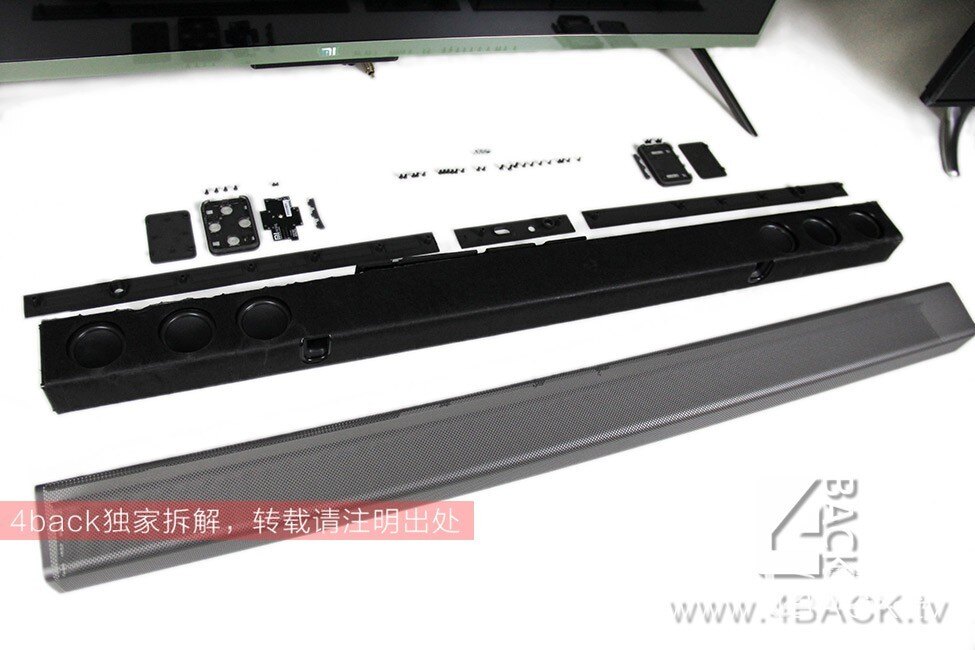

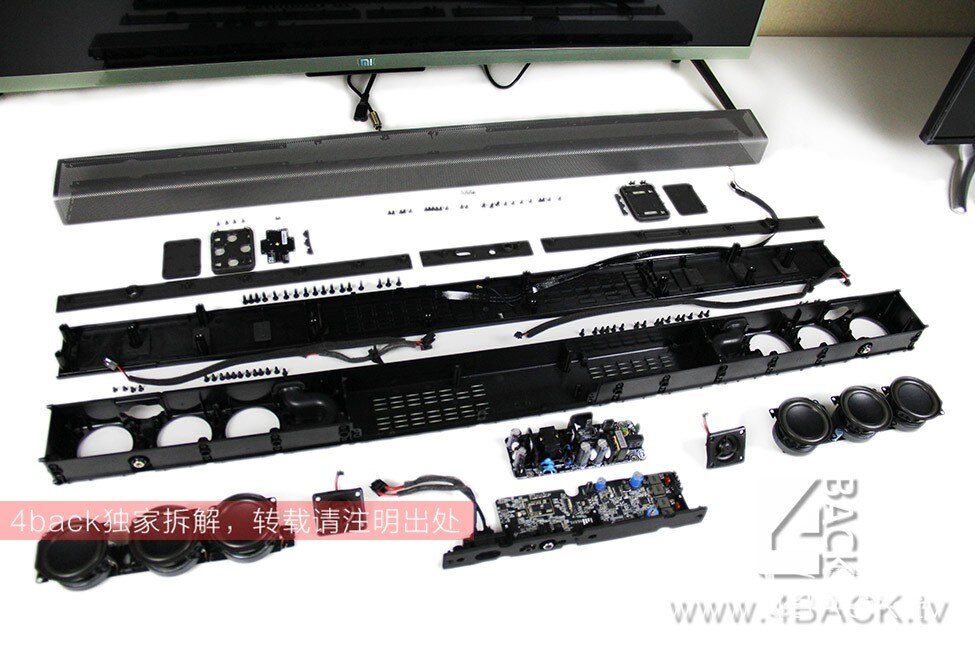

以上就是小米电视2代SoundBar拆解全家福，可以看到整个条形音箱内部的结构非常紧凑，87厘米长的空间被塞得满满当当，内部元件全部拆解出来以后可以摆上满满一桌，可见在内部设计上小米（奋达）还是下了不少功夫的，另外内部模块布局比较合理，跟之前拆解的低音炮一样线材连接都使用了卡扣设计，拆卸组装相对来说也都比较方便，整体做工也比较扎实，只是在内部元件的用料上并不豪华，与之前我们拆解的低音炮部分一样，勉强算的上是中低端水平吧，离小米的“发烧”还是有一定距离，并没有想象中的神秘，当然，对于一般消费者来讲，从3999元买电视送音箱的角度来看，还是省钱、省时又省力的，毕竟是打包方案，对于大众用户来说，跟其他传统品牌相比，目前也确实算得上业界良心（前提是你能买到），但是对于中、高端消费者来说，则更希望小米能够解除电视与音箱的捆绑销售，让用户的选择跟组合获得更大的自由。
