【转】就在各种智能电视盒子横行霸道的时候，云罐这种被称为“智能家庭中心”的东西开始进入市场，肯定有小伙伴纳闷，“智能家庭中心”和普通的智能电视机顶盒到底有什么区别呢？当然看外表是看不出来了，只看外表，云罐也 ...
就在各种智能电视盒子横行霸道的时候，云罐这种被称为“智能家庭中心”的东西开始进入市场，肯定有小伙伴纳闷，“智能家庭中心”和普通的智能电视机顶盒到底有什么区别呢？当然看外表是看不出来了，只看外表，云罐也就是比其他智能盒子样子更特殊，更有立体感而已，毕竟是个圆柱的东西，我们能看到的其他盒子一般都是“趴”着的，那么这个“站”着的“盒子”到底有什么不一样呢，这就带亲们看看它的内部结构。

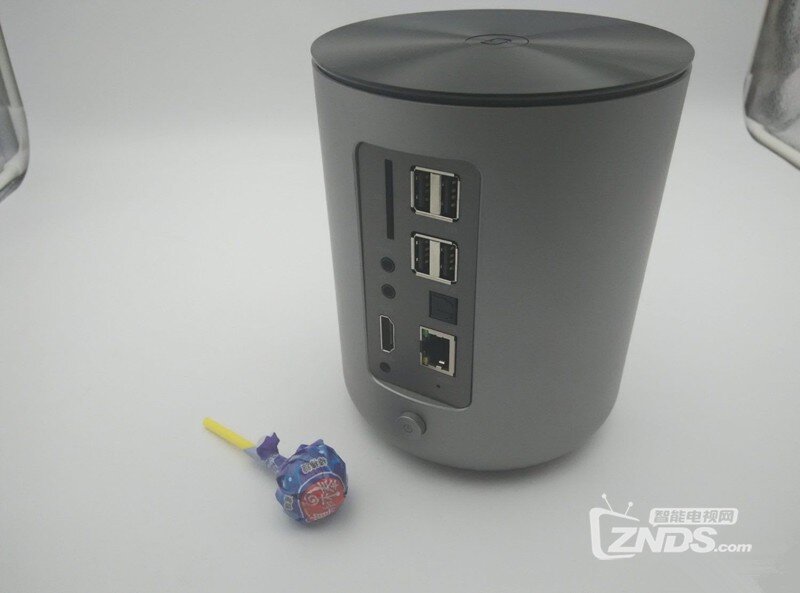

云罐虽然长得很像苹果的MacPro垃圾桶，但是实际要比那个东西小得多，从这个棒棒糖就可以看出来，其实这个东西并不是很大，没错，它只是一个“罐”，不是一个“桶”，下面就拆开这个“罐”，给大家开开眼。

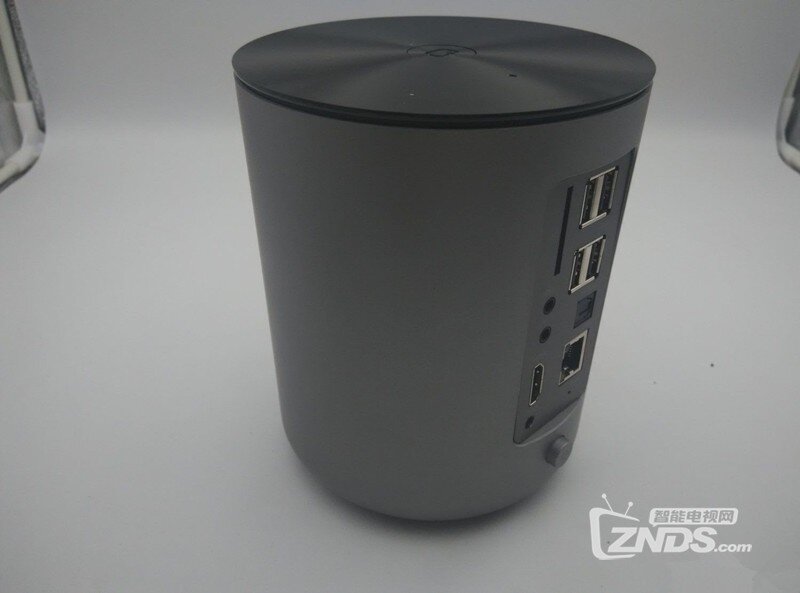

云罐大小比对
云罐和棒棒糖的亲密接触
从云罐的底部可以看到一个黑色的防滑胶圈和中间的圆形铭牌，铭牌上最重要的信息除了告诉你这个东西叫做“云罐”以外，还有就是告诉你这个东西要用5V/2A的供电，目前市面上的大多数手机充电器都是这个参数，所以可选性很高，最好还是用原装的吧。罐底的胶圈是粘上去的，这次就从这个胶圈上下手。
云罐底部防滑胶圈

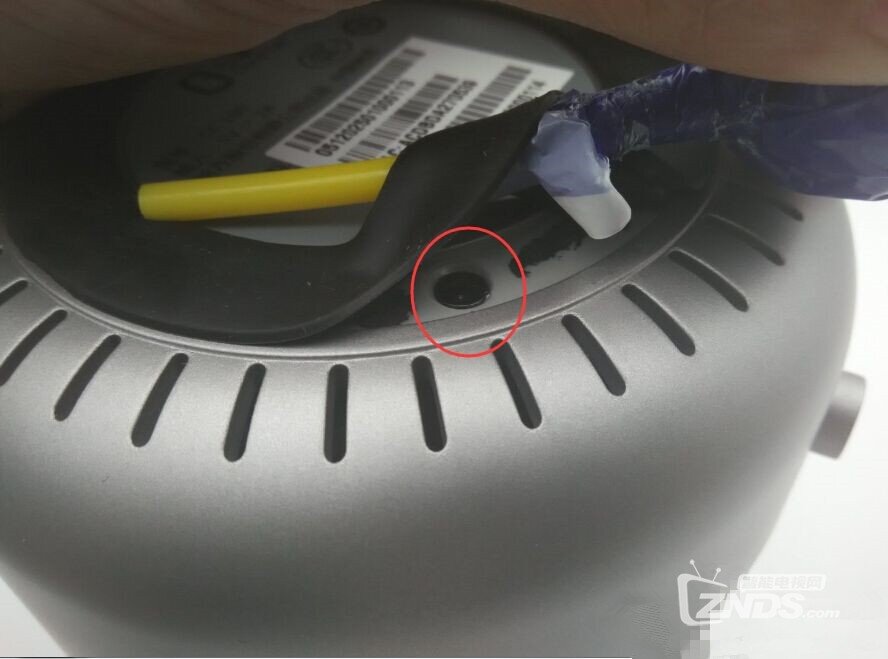

防滑胶圈粘的非常坚固，想要不损坏掀起来真的很难，但是损坏又不是目的，所以就只把有螺丝的地方翘起来，然后拧掉螺丝就可以了，这样的螺丝有四颗，以十字方向排列，拆掉四颗螺丝理论上就可以打开盒子了。
云罐外壳螺丝孔

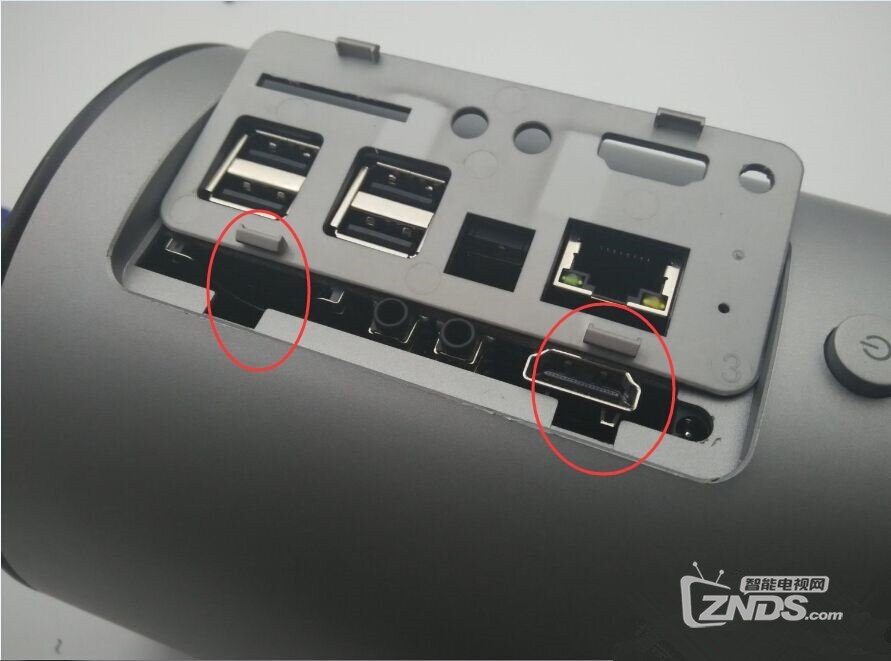

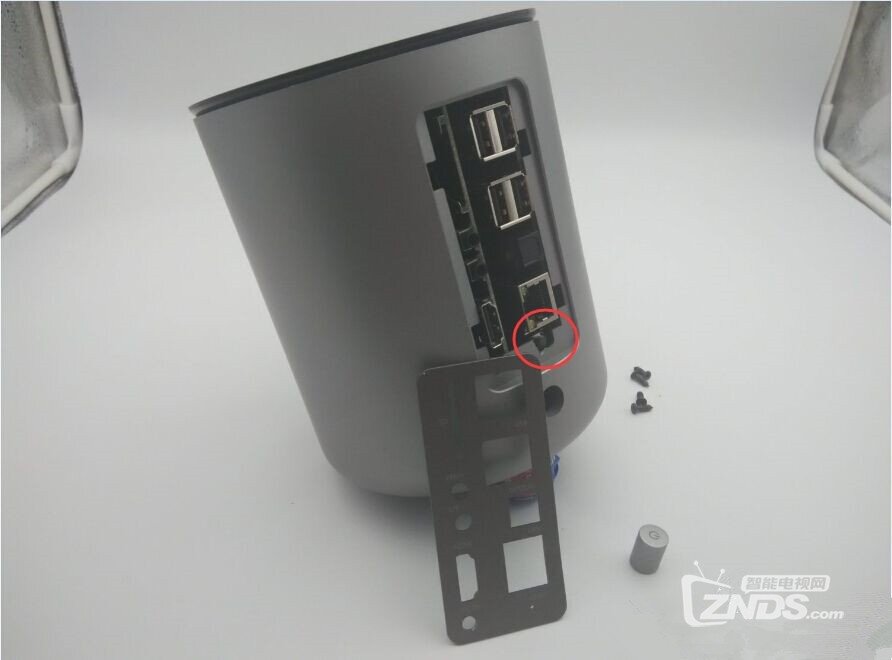

拆掉螺丝理论上就可以打开盒子了，但是仅仅是理论而已，因为拆掉螺丝以后，云罐的盖子和主板并不能直接抽出来，因为螺丝拧在底部，所以猜想主板应该是盖子带着的，果不其然。经过各种拉拽，也没有把盖子弄开，后来发现这里有文章。这块接口面板是直接扣在云罐外面的，需要很使劲才能拆掉，拆掉这块面板，果然可以把盖子和主板都取出来了，但是。。。
接口面板卡口
但是拆开发现云罐的这个位置断裂了。

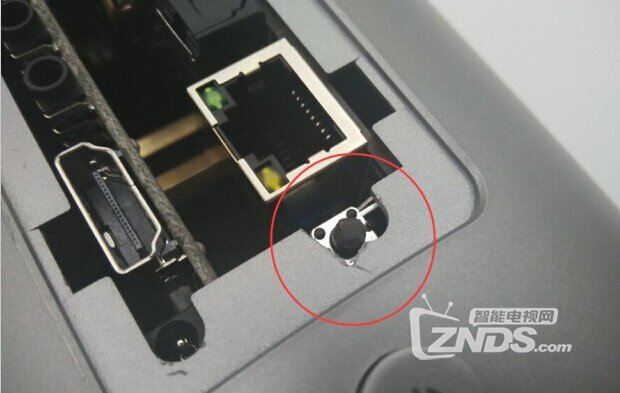

复位按钮
放大之后可以看清楚，这里有一个复位按钮，但是外壳部分碎裂了，果断吓尿啊，还以为是因为拆机损伤了，但是仔细看可以发现，云罐在生产的时候，复位按钮和模具开孔竟然没有对齐，为了不用回炉重造，一定是安装的时候，故意被切掉一个断口，让复位按钮露出来的，虽然这个并不会影什么，但是开模都不合格，多少让人心有余悸。
复位按钮微距

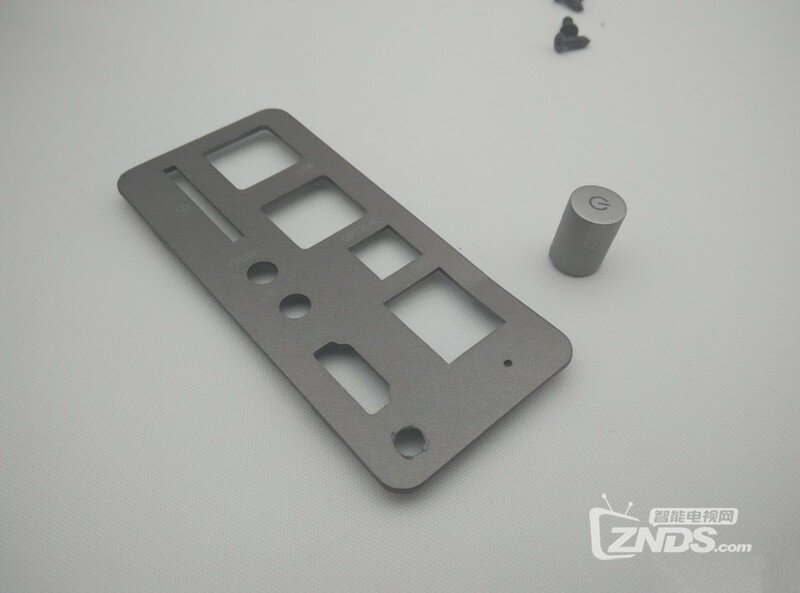

为了更方便拆机，把电源按钮和面板一起拿下来，这里是没有螺丝的，面板的卡扣很紧比较赞。
接口面板和电源按钮
电源按钮轻轻一拉就下来了，看按钮里面没有任何锁死结构，不过松紧度还过得去，不过因为按钮用的带锁开关按钮，如果按钮部分比较细的话，这个按钮盖子就比较容易掉了，相对接口面板各种打不开的劲头，这个按钮反而让人觉得不太用心。
电源按钮

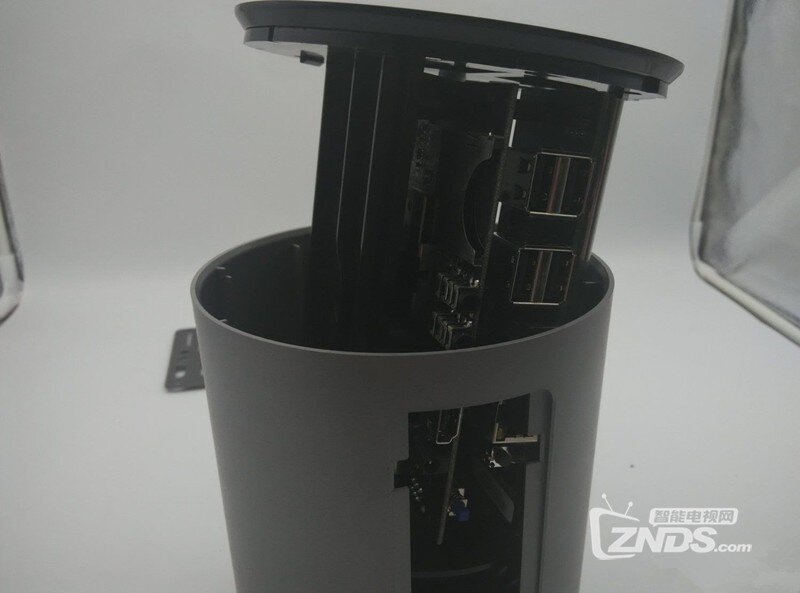

拿掉开关按钮和接口面板，直接就可以把云罐的盖子和一大堆电路板全都抽出来了，果然不出所料，里面不止一块电路板，而是由两块大半和一块小板组成，盖子和主板架貌似是一体成型的，对，我说的是貌似而已。
云罐主体拆解

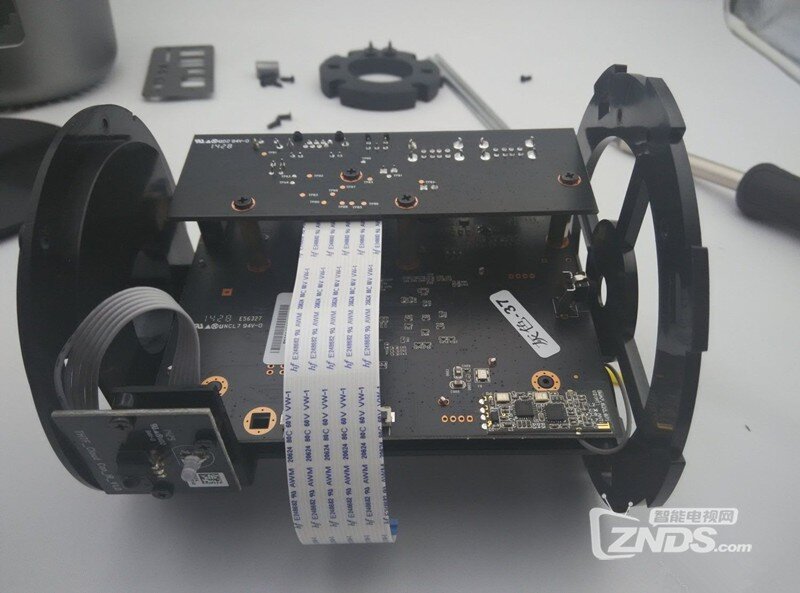

云罐的内部结构貌似并不复杂，一块主板和一块接口扩展版，还有一块小的红外控制板，这一面可以看到架子上面有一块主板。
云罐电路板支架
接口扩展版并不是很大，大概只有三个指头宽，上面是USB接口RJ45网络接口和光纤接口，然后再由一条排线和主板相连。
云罐电路板支架

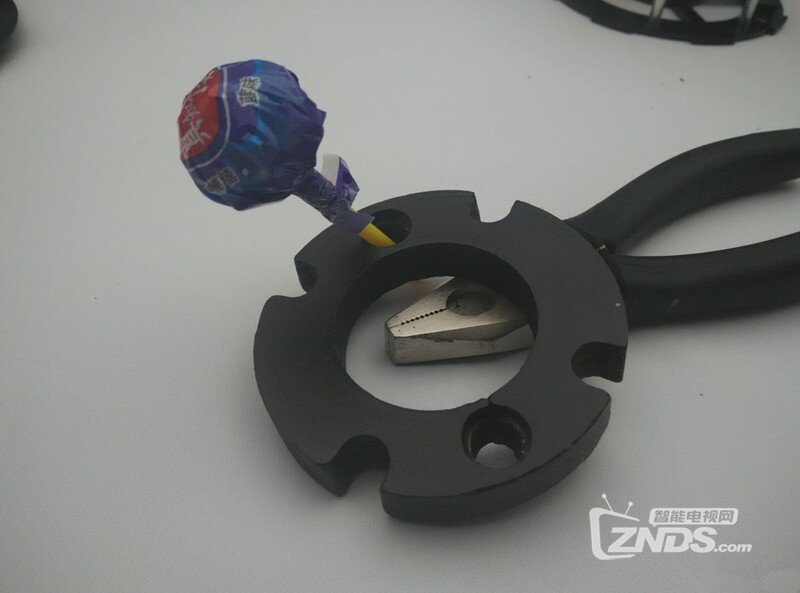

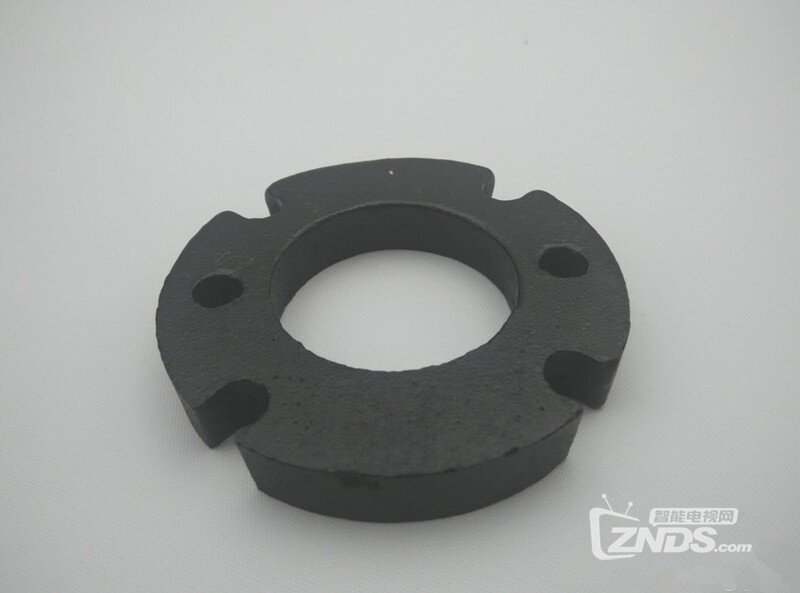

其实刚拿到云罐的时候觉得它挺有重量的，但是仔细想一下，如果只有电路板的话，怎么可能有这么重，如果只有电路板和塑料壳子的话，那个重量只能用一件事解释，配重呗。。。终于从主板架子的底部找到这么一只东西，开始我们以为它就是个铁块而已，后来发现，这个东西还就是个铁块。。。从古到今见过的盒子中，有配重的这个可是头一家，不过想到云罐的造型，底部加个配重还是可以理解的，只是这么大一坨块铁，真理解不了。。
云罐配重
话说这块铁块还真的不算小，重量也就可想而知了。
配重大小比对
云罐的外壳和支架来个合影，你会发现，支架的外围还有两条支撑架子用的铁棍两条，话说云罐真心舍得用料，两条铁棒也重量不轻，只是在架子的底部看到了铁棍的螺丝，铁棍必然不会是焊接在塑料上的，由此推测，盖子和架子是可以分开的，我上面说的貌似，确实不是真的。
外壳和支架
经过撬开四个卡口，盖子终于从架子上拆下来，架子就是一个整体的造型，看上去依然比较有质感，电路板直接固定在架子上，顶盖自己被拿掉了。
云罐上盖和支架

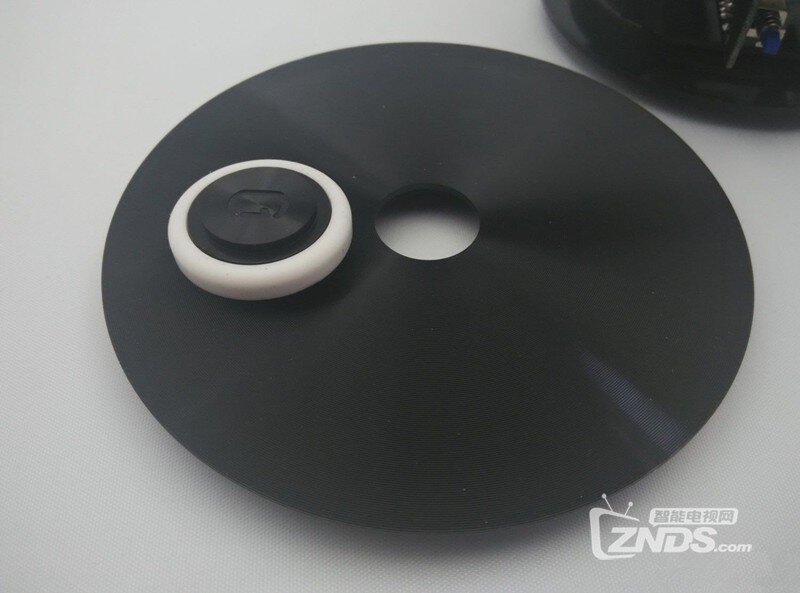

顶盖中间有一个按键，也随着顶盖一起下来了，按键被镶嵌在一个橡胶的托中，这样做是为了让按键部分比较稳定，这里同方科技想的比较周全了。
云罐上盖和待机按钮
盖子下面就可以看到两个螺丝了，拆掉螺丝，作为支撑的铁棍就可以拿下来了，果然是质感十足，电镀的效果也不错。
支撑棒螺丝
按键安装在顶部正中间的位置，支架中间也有一个槽专门放按钮的。
待机按钮安装位置

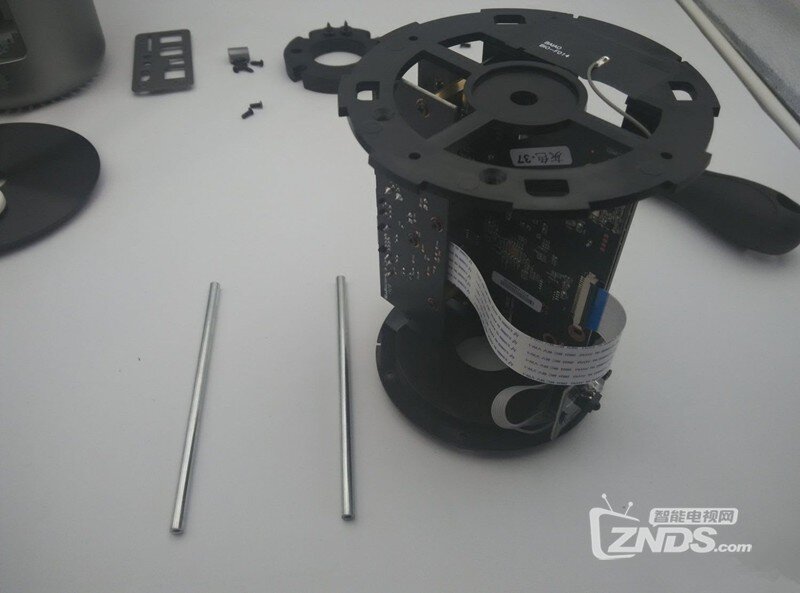

支撑杆和支架来个合影，外部的东西基本上到这里就都拆掉了。
支撑铁棒和支架
拆掉主板一端的连接排线，就拆掉四颗螺丝，就可以把接口扩展板拿下来了。
云罐电路板

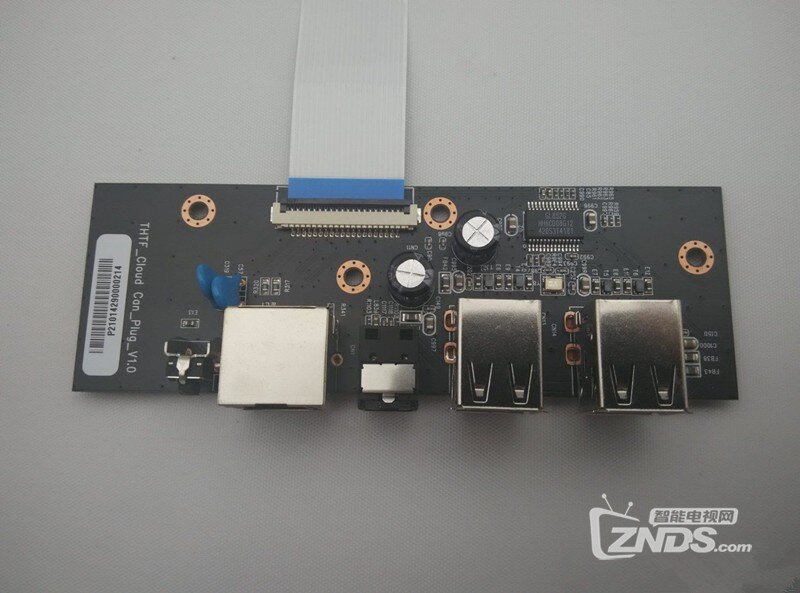

扩展版的结构比较简单，从右向左分别是USB接口、光纤接口、RJ45网络接口和复位按钮。
接口扩展板正面
扩展板的背面空无一物，螺丝孔都没有锡，板子做工比较好。
接口扩展版背面

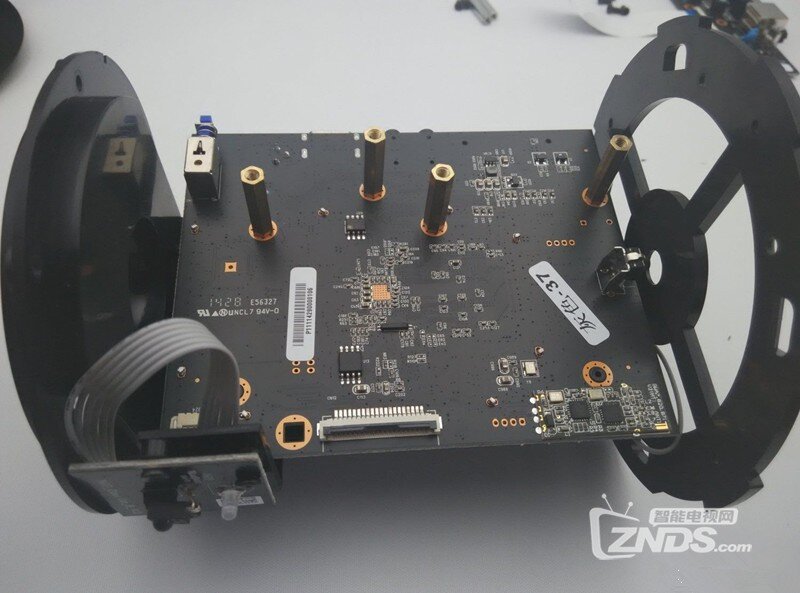

拿掉扩展板就可以直接看到主板了，固定扩展版的那四颗螺丝就是拧在这四条铜柱上的，主板是直接被这四条铜柱固定在架子上的。
云罐主板背面

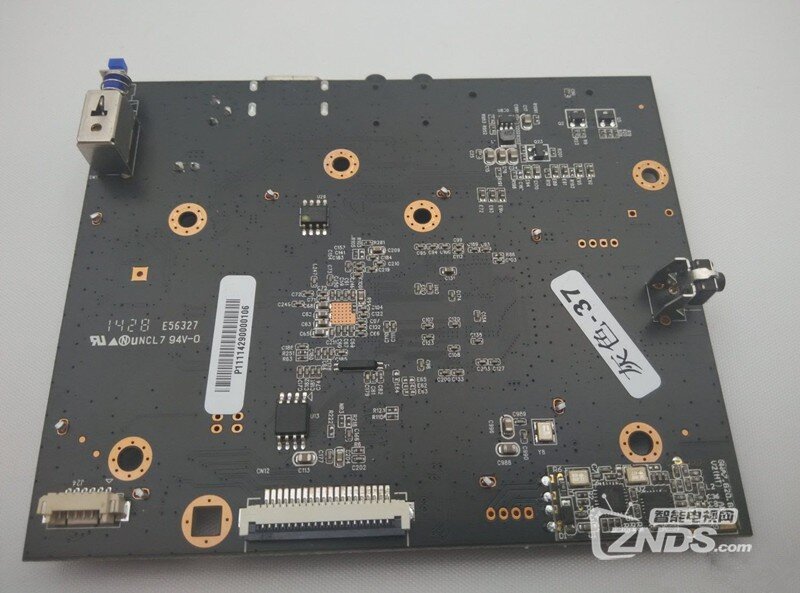

主板拿下来先看下背面，只是有几个小芯片而已，还有主机开关和红外接口，板材厚度和做工与接口扩展板一致。
云罐主板背面

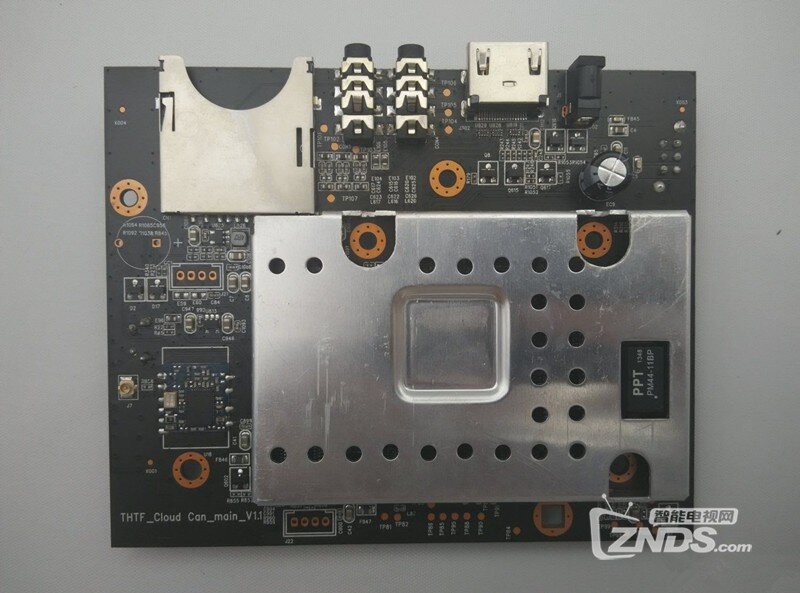

主板正面内容就相对比较多了，最上面从做到右分别是SD卡扩展接口，YPbRr色差接口、音频输出接口、HDMI接口和电源接口，下面有个盖子盖住主板的大部分，盖子是铝材质的，便于散热，那云罐的CPU和内存颗粒等东西就安装在下面。
云罐主板正面
本来估计这个散热外壳是拆不下来的，一看背面发现散热外壳的“脚”竟然没有被焊接到主板上，只是拧弯了而已，用钳子掰正就可以拆掉壳子了。话说散热外壳并没有焊接在电路板上，是为了省事还是为了拆卸方便，如果为了省事就不太应该了，如果为了拆卸方便，那么是为售后做准备么，那同方对于自己的产品也太不自信了。
云罐散热罩焊脚

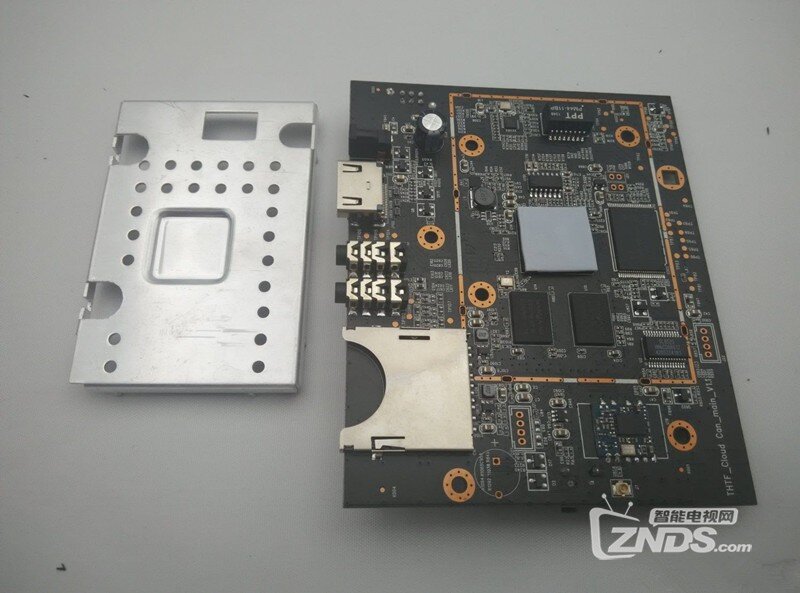

拆掉散热外壳，就可以看到所有的重要芯片了，CPU上还有一块导热材料。
散热罩和主板
拆掉散热外壳的主板就可以看到全貌了，散热外壳的位置有一圈地线。
云罐主板全貌
这个就是云罐的中枢芯片了，晶晨的1.5G双核CPU，这颗CPU是晶晨的AML8726-MX，ARM Cortex-A9双核心处理器和ARM Mali-400图形处理器，支持多种开源软件开发环境，为高端游戏提供强大处理能力。
云罐CPU芯片

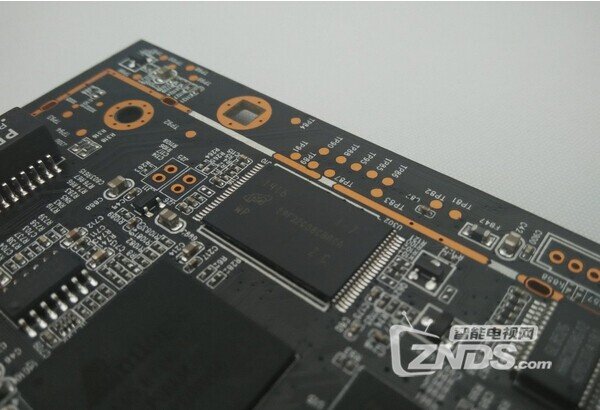

传说中的Flash芯片，是镁光生产的，云罐用的是单颗4GB。
云罐Flash芯片

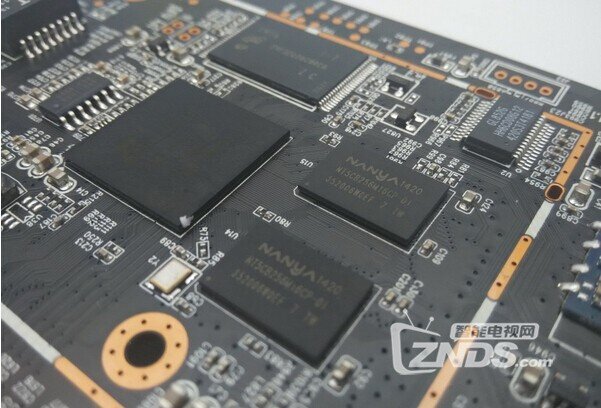

南亚的DDR3内存颗粒，两颗型号为NT5CB256M16CP-DI，据说云罐有1GB内存。
云罐内存芯片

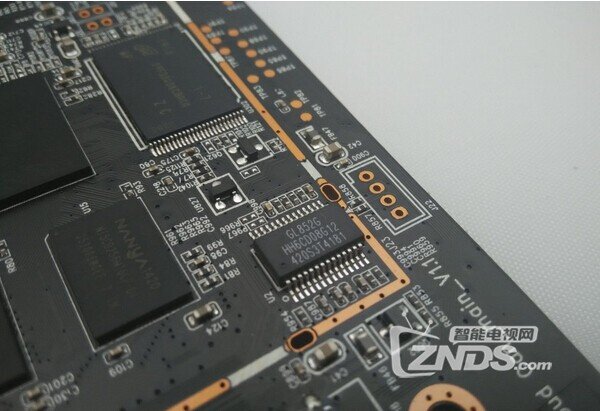

台湾创惟的GL852G，USB2.0主控芯片，从接口外形颜色来看，云罐并不支持USB3.0。
云罐USB2.0主控芯片

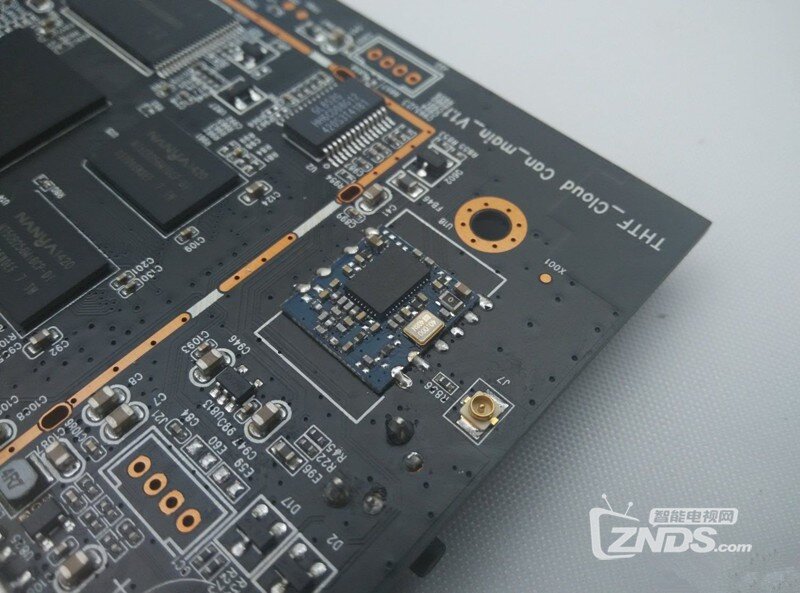

这个就是传说中的WIFI天线，可以看出来云罐用的现成的WIFI模块，支持wifi802.11b/g/n。
云罐WIFI天线
背面可以看到另外一块外接模块，是红外遥控器的控制板。
云罐红外遥控器的控制板
这个比较凸显，其实这个并没有什么大内涵，PM44-11BP网络滤波器。
这块小板就是红外接收器和电源指示灯了，在开机的时候云罐的正面可以看到，这个led是红蓝灯，正常使用的时候是蓝色灯。
云罐小板

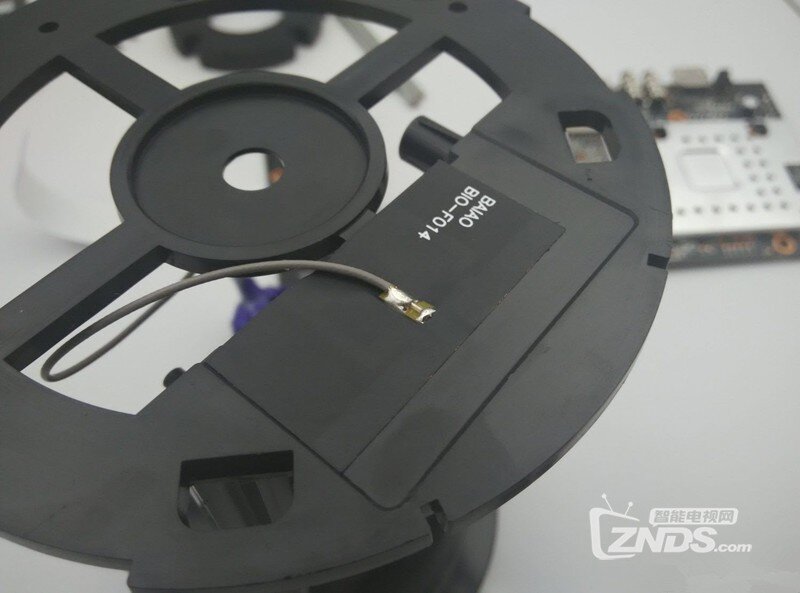

云罐天线模块，和大多数手机用的WIFI天线模块差不多，属于标准配置。

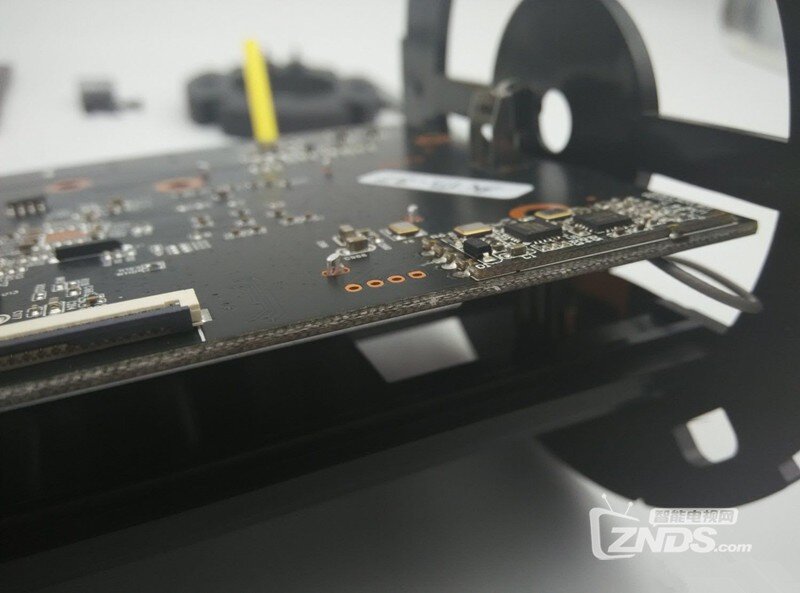

从电路板侧面可以看出来电路板比较厚，做工还是不错的。
云罐电路板
主板和接口扩展板合影，参照棒棒糖可以看出大小，其实并不是很大。
主板和接口扩展板
全部拆解完就是这些东西了，可以看出相对其他的机顶盒来讲，云罐貌似并不会太复杂，之所以多了一块接口扩展版，是由于云罐本身的空间限制，电路板部分只占了立体空间的一般，和一般“趴”着的盒子实际并不差很多。
云罐所有配件
然后就是把那些零件全部都组装起来，还原到原来的云罐状态。
云罐组装完毕
通过这次的云罐拆机，小伙伴们是否发现传说中的家庭媒体中心和一般的智能机顶盒并不是差很多，不过云罐的独特造型和相对精细的做工还是值得肯定的，四个USB2.0接口也大大增加了云罐的可扩展性，光纤接口也为数字音频的体验铺好了道路。
但是云罐的造型的本身相对“趴”着的智能机顶盒本身就占用了更多的空间，模具的瑕疵虽然不影响整体的使用，但是略显用心不足，另外云罐采用配重让自己稳定，笔者倒是觉得如果能通过改变结构的让罐子变得更短来替换加重罐体会让云罐本身变得更加方便。云罐许多扩展功能也需要另外购买许多外设来实现，相对更多外设来讲，云罐的本身空间或许能塞下更多，当云罐没有那些外设的时候，它或许只是一个机顶盒而已。
那么，站起来的“智能家庭中心”和一直趴着的智能电视机顶盒，你更喜欢哪个呢？
|
