S905X5M机顶盒裸板鉴赏(二)

[复制链接]
发表于 2025-10-27 16:44 | 显示全部楼层 |阅读模式 | 来自江苏
本帖最后由 八云红 于 2025-10-28 09:04 编辑

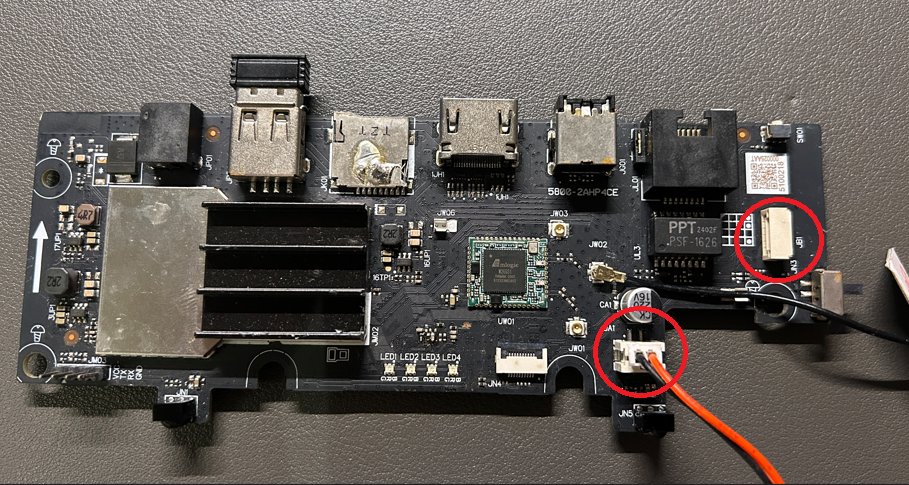

          国庆前无聊淘了块s905x5m的裸板,板子上各种焊接的痕迹,明显是工厂工程测试板,这个板子流出的还挺多,这个仁兄已经发过奖赏贴了S905X5M机顶盒裸板鉴赏_外贸原生安卓盒子_ZNDS,我这个板子和他的有几个不同,1,cpu用了s905x5m-j,我就是看见这个-j才下手的,2,板子焊接了喇叭输出座,可以外接一个单声道喇叭,3,板子最右的一个座子(摄像头?)旋转了90度。

评分

参与人数 2金币 +2 收起 理由
冰夕缘 + 1 一位不愿意透露姓名的网友给你点了个赞.
2218485221 + 1 感谢分享^_^

查看全部评分


上一篇:各位好S905W2的盒子刷Coreelec后可以透传次世代音轨么?
下一篇:X96Q Pro电视盒子固件下载 (全志H313)安卓10 原厂刷机固件包
 楼主| 发表于 2025-10-27 16:50 | 显示全部楼层 | 来自江苏
这个板子的WiFi蓝牙模块是用了晶晨自己的芯片,支持WiFi6和蓝牙5
回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-10-27 16:52 | 显示全部楼层 | 来自江苏

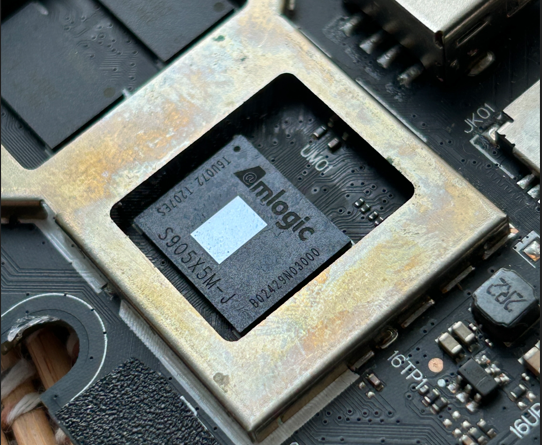

CPU用了s905x5m-j,理论上支持双层杜比。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-10-27 16:56 | 显示全部楼层 | 来自江苏

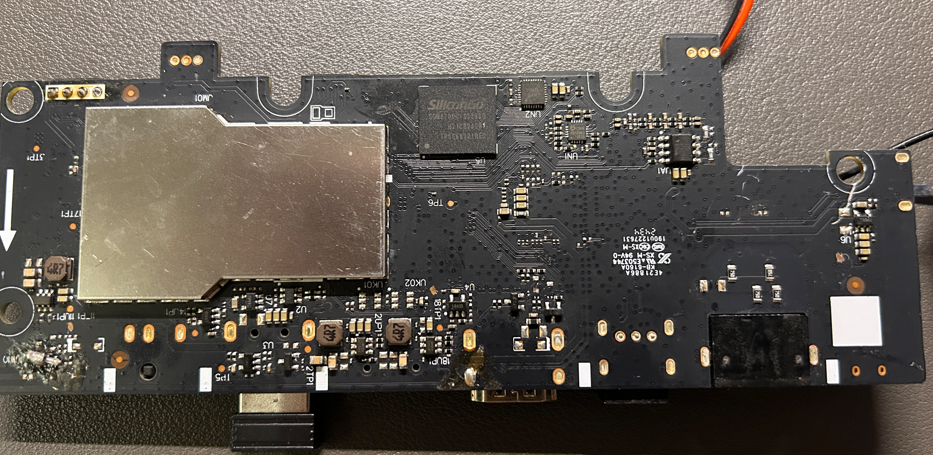

板子的背面

回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-10-27 16:59 | 显示全部楼层 | 来自江苏
用了一块sillcongo的32G的emmc

回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-10-27 17:07 | 显示全部楼层 | 来自江苏
我这个板子比起鉴赏贴上的两位来比较较幸运,带了创维原厂的测试固件,是安卓14的ATV原生系统,但是遗憾的是我感觉我这个CPU是被锁的,为了证实,我找遍了几乎所有市面上s905x5m的固件,刷了N次机,都刷不了 ,最后找到了M11 MAX机顶盒的固件,还算好刷机成功,出了有线网口不兼容不能使用,其他一切正常,据说m11 max的slimbox系统也快上线了,到时再刷了看看。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-10-27 17:11 | 显示全部楼层 | 来自江苏

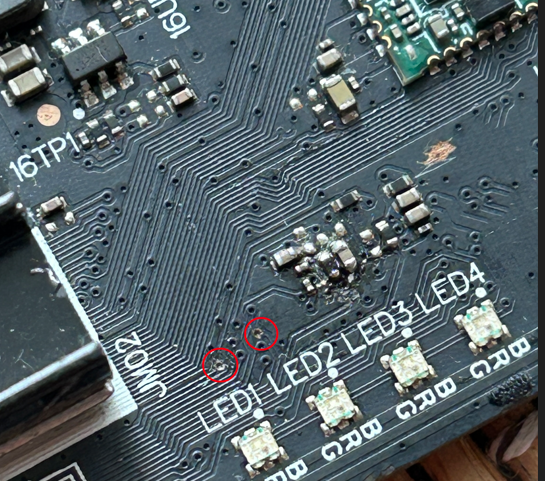

最后附上短接点位,和m11的固件地址(slimbox官网有,我就不搬运了),希望看到的有这板子的一起交流。

回复 支持 反对

使用道具 举报

发表于 2025-10-27 22:15 | 显示全部楼层 | 来自湖南
哈哈这块板子我当时也注意好久了,没想到被老哥收入囊中,可惜可喜啊
回复 支持 反对

使用道具 举报

发表于 2025-10-28 09:08 | 显示全部楼层 | 来自浙江
漂亮呀,这主板还挺周正
回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-10-28 12:12 | 显示全部楼层 | 来自江苏
这个板子还有几个值得说说的地方,板子自带红外遥控接收,我用onn盒子原装遥控和一款10块钱USB红外接收的遥控器不插USB接收的情况下均可以完美遥控,这样在开机不配对蓝牙遥控的时候可以方便设置;板子上带了一个复位按键,但是这个复位键只能长按恢复出厂设置并不能刷机使用;刷机的时候,板子的HDMI外接刷机神器不起作用,只能用镊子短接EMMC复位点位,幸运的是这个板子上的短接点位被应该是被创维的技术人员短接了好几次,一目了然,不然要自己找出来基本不可能,这个板子是为泰国的一家运行商定制的多媒体设备,定位成AI设备,具有语音控制,和摄像头人体动作识别,用料还是很足的。
回复 支持 反对
