X96 X4 散热改造不改真不行（规格4+64G）

gpokrd · 发表于 2023-6-15 19:48

本帖最后由 gpokrd 于 2023-6-16 12:36 编辑

在决定买这款小机器时，就到这参考了论坛的散热改造，感谢他们的热心分享，
x96到时，就花半个小时检查看机器，温度确实高，动不动就上80多度，透过底面的空隙看到那小得可怜的散热片，就决定马上拆机改散热，散热器材和机器一起买的。
花了10分钟把机器拆开，要用巧力也得用点力就能撬开底壳和灯架。上图：

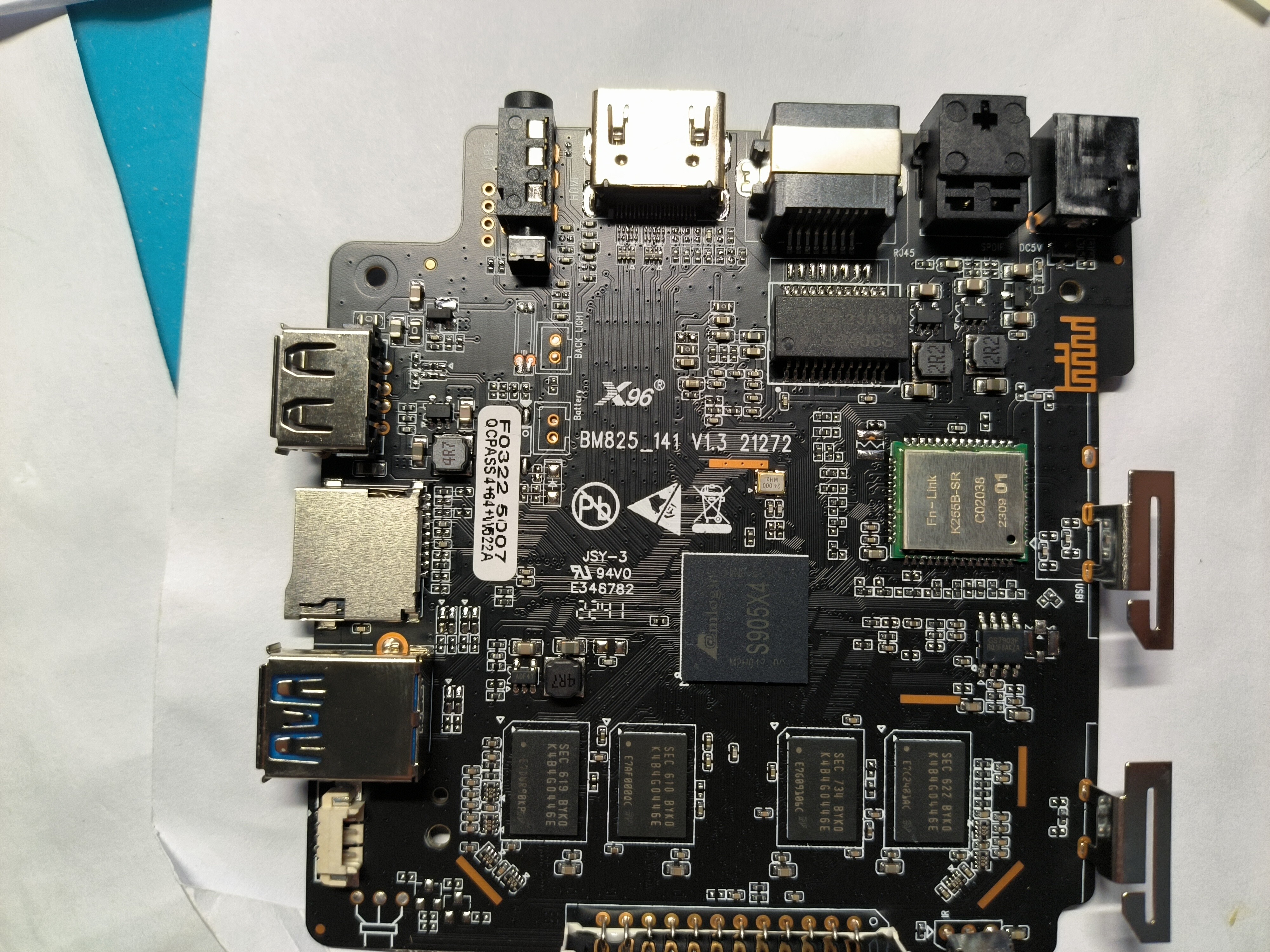

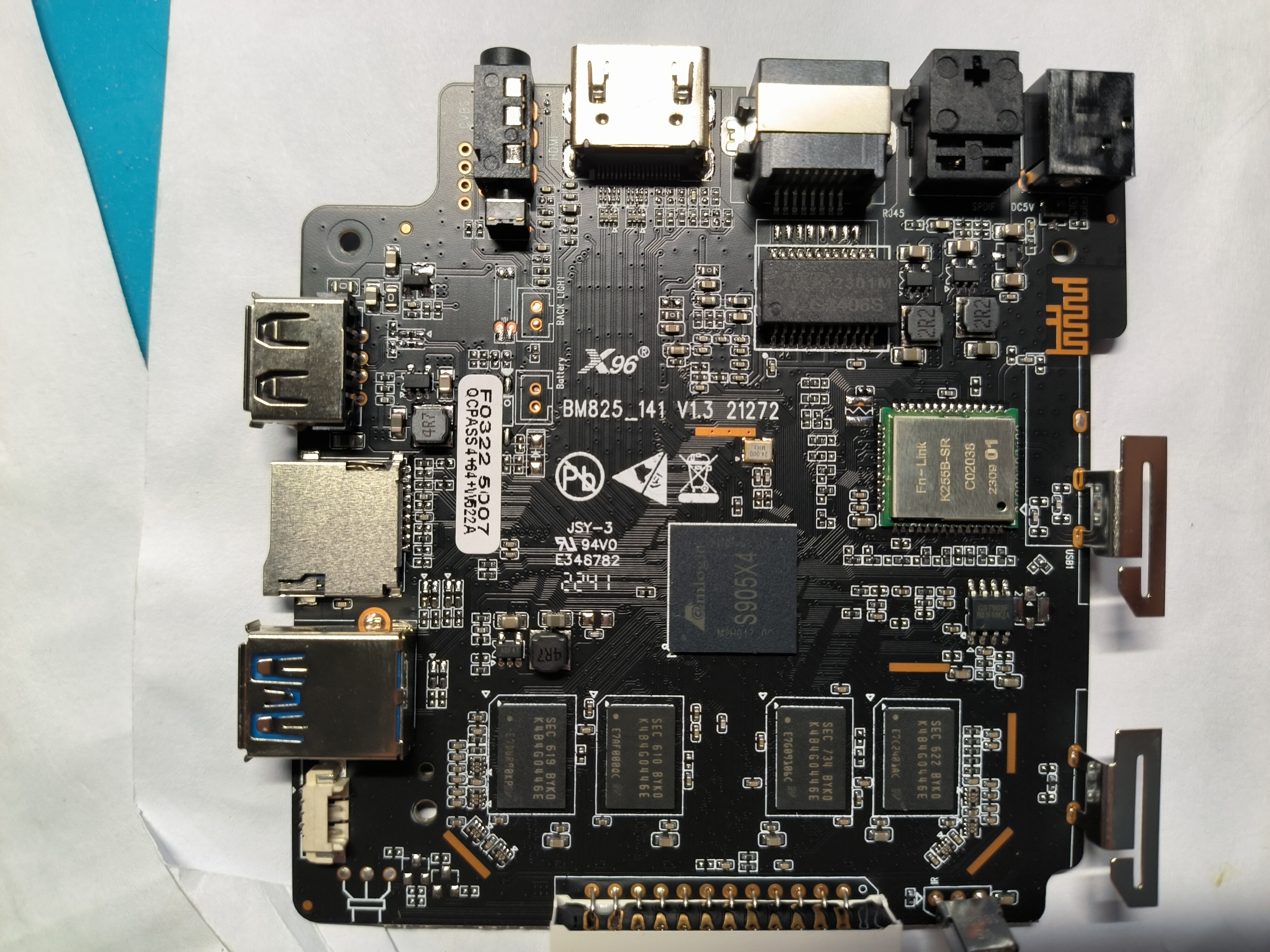

正面图两张

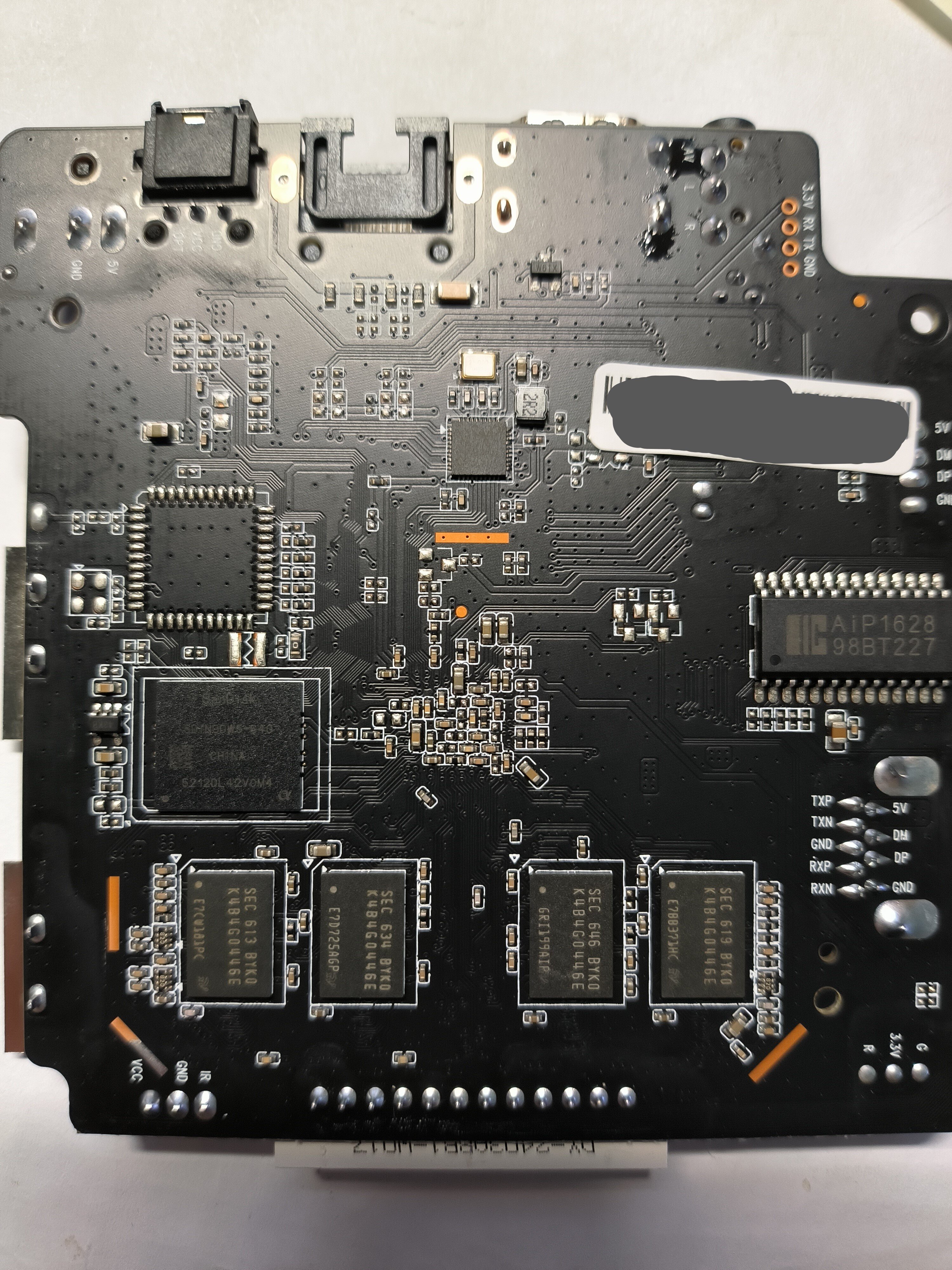

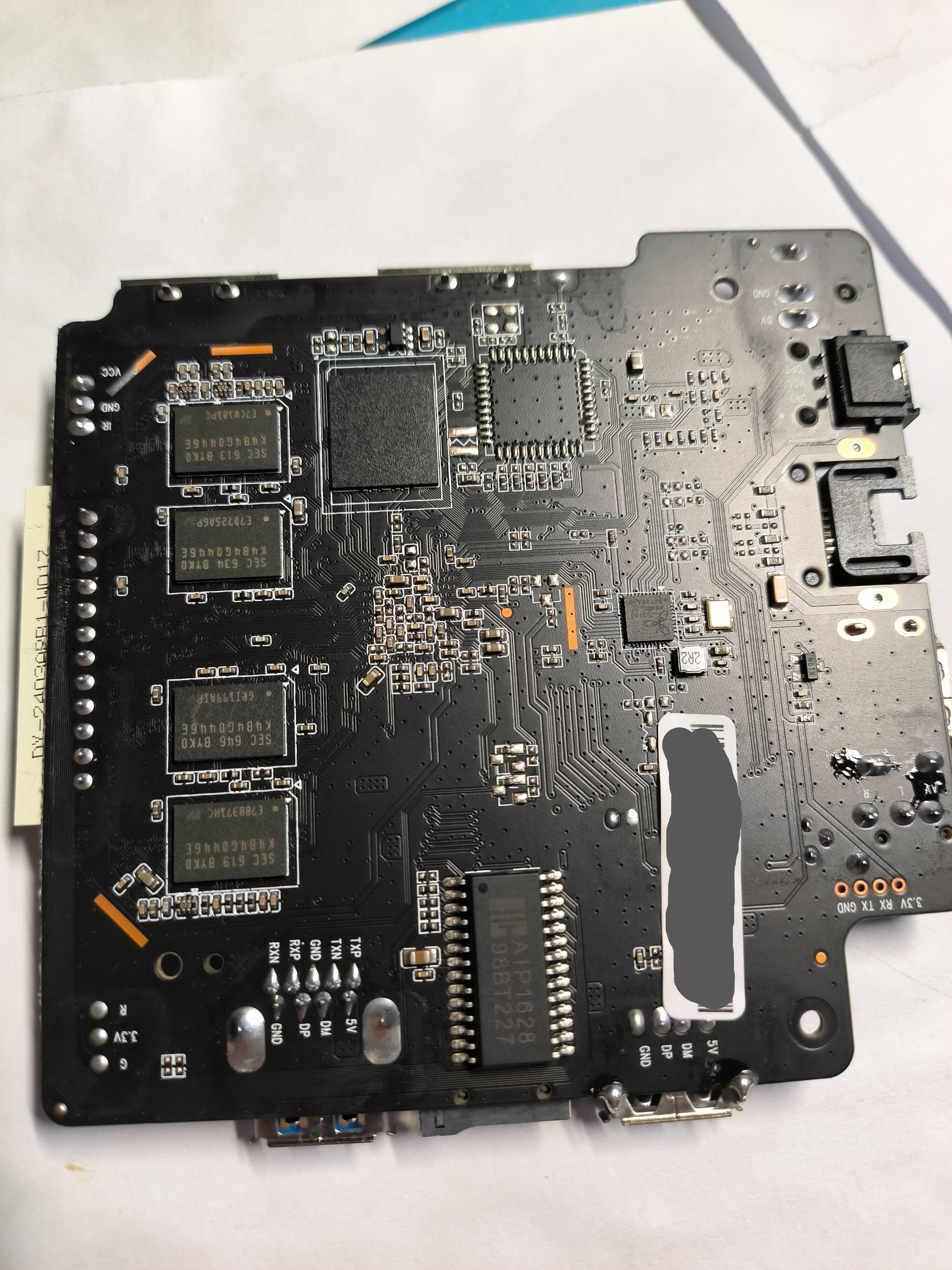

反面图两张

下面是论坛惯例回复可见：

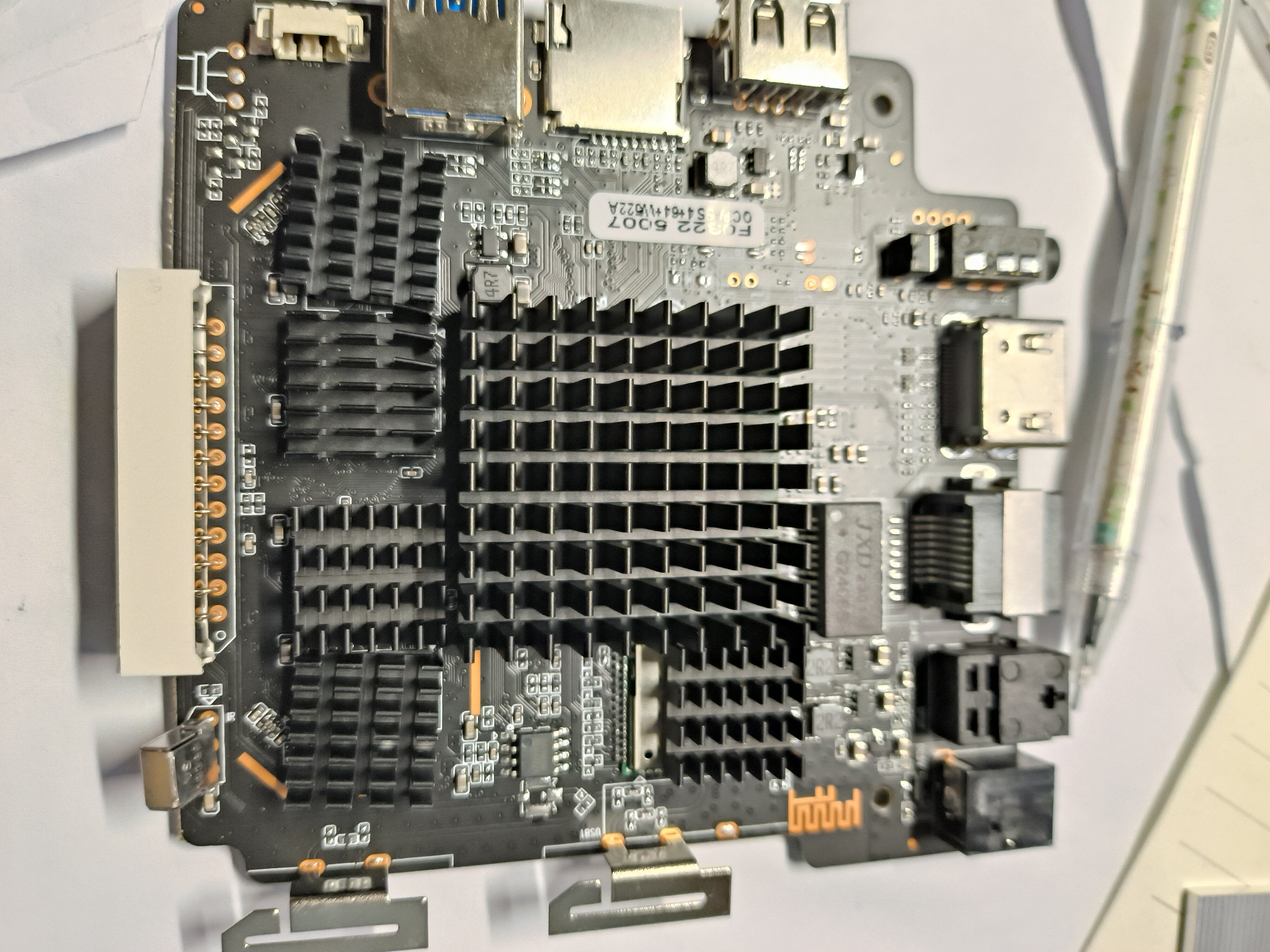

正面4颗内存和无线网卡上放的是15*15*5MM的散热片，CPU上放的是35*35*10MM的散热片，无线网卡旁边有一颗电容我看了刚好比Cpu 低一丢丢，刚好可以放散热片，但有说它比CPU高导致35*35的散热片放不平，我看是没有这情况。（如果实在担心可以买一片20*20*1.5MM的散热铜片，放在CPU上垫高，这样估计可以放40*40的散热片了）
下面是正面还没有加胶先摆得位置，后面上胶后摆放整齐了忘了拍照。（用的导热硅胶是卡夫特K-5204K导热系数1.6，找了一圈貌似这个导热系数相对较高）

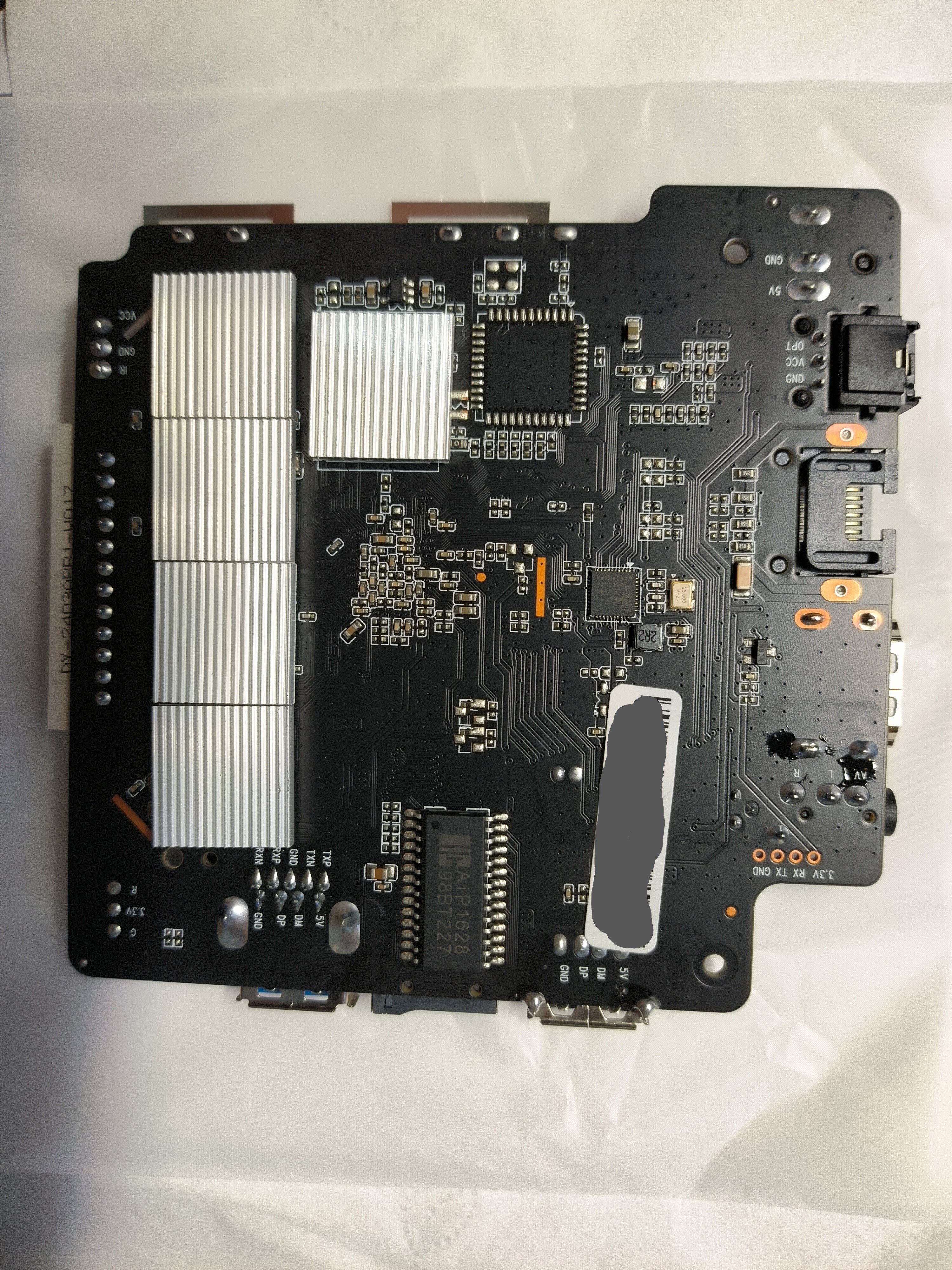

背面用的是16*16*2.3MM的铝片，刚刚好可以装在底座外壳上，底座壳上螺丝的柱子量了一下大约3MM高，

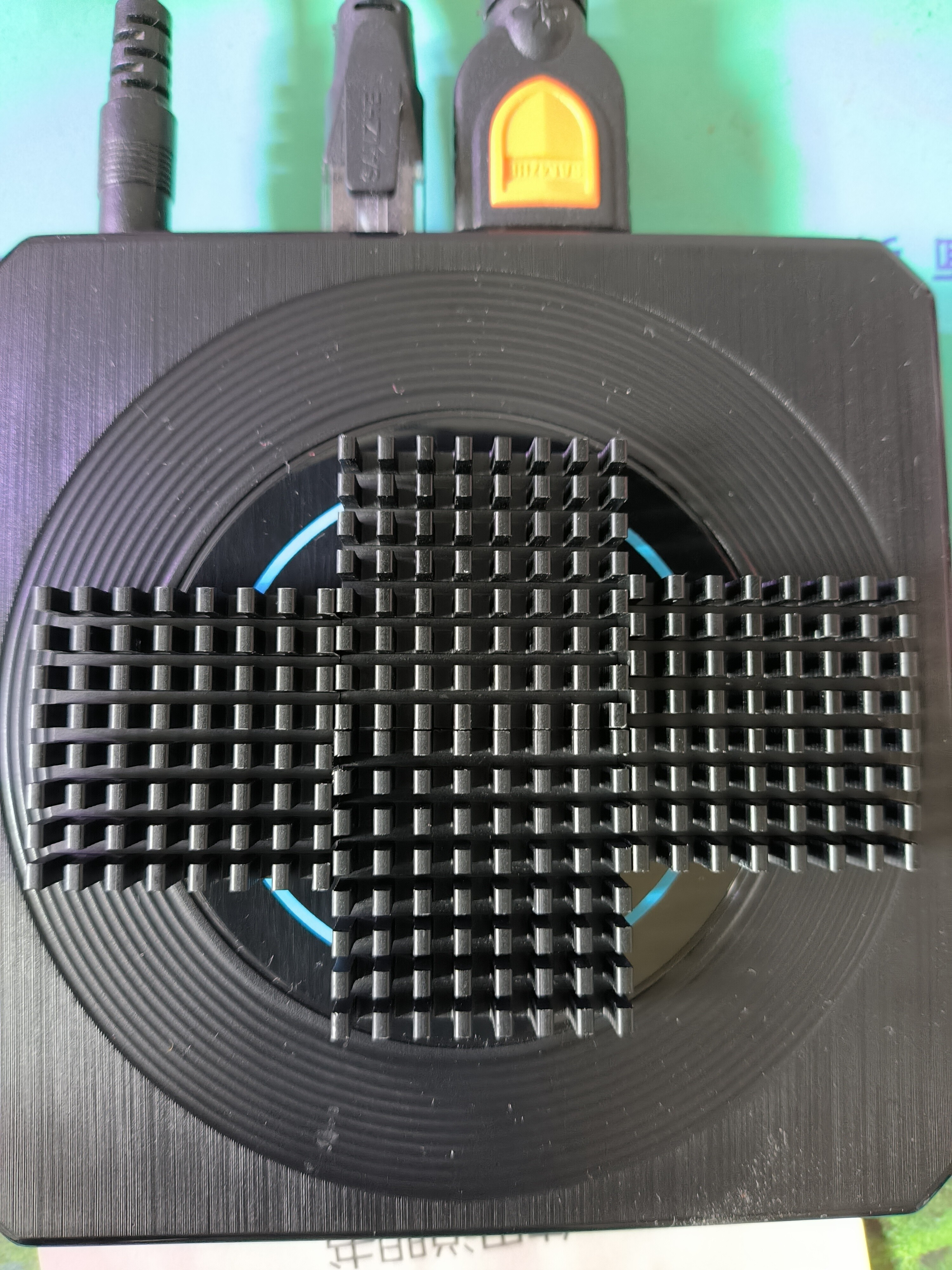

装好后，外壳上贴了4片散热铝片（28*28*8），就是主打一个被动散热—增加散热面积，不破坏外壳。不愿意加风扇原因：一是灰尘多，二是有噪音，三是增加机顶盒电流负担。顶部也挺热的，那铝片摸起来烫手。

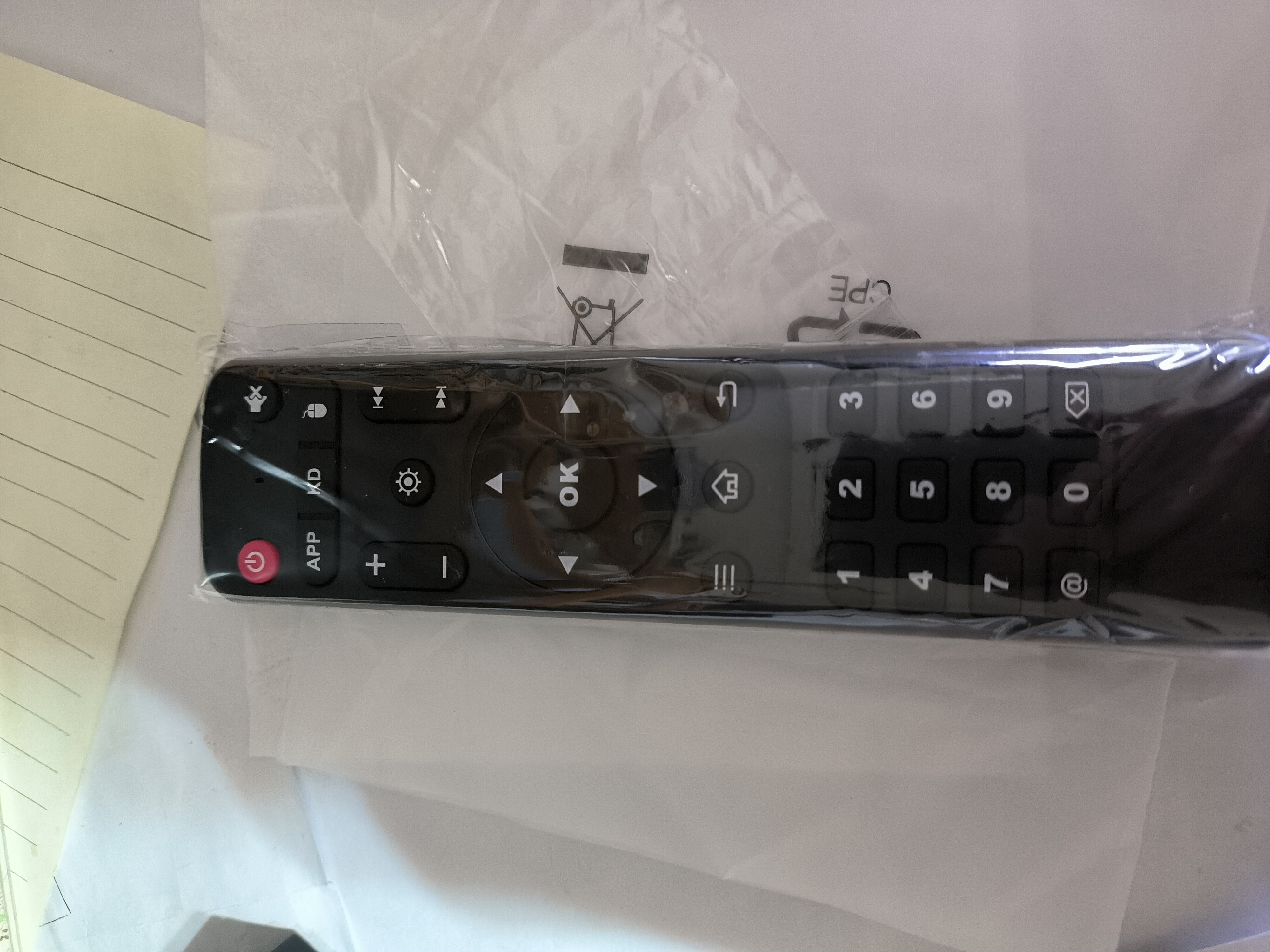

遥控器其实还好了也不是太难用，主要是用过蓝牙遥控后，这种红外遥控要对方向确实烦人

总结一下改了散热确实有用，温度大概有下降10多度，不会突然飙高到70多80多度了，不过这种被动散热也只能这样了，我是把灯罩拆了，只用它哪个透明的架子，因为没它盒子扣不上。
之前用的盒子是极光3Pro，这盒子太封闭，看着看着能给你弹个广告在屏幕中间太恶心了，结合价格实在是不推荐。
现在这个X96用的是原系统，我常用的几个APP都还正常，先用段时间再换系统玩玩。

shwxyb400 · 发表于 2023-7-2 09:02

10元USB风扇可以从75-82度降低到45-52度，而楼主的做法堵塞了风道，虽然是被动散热，只是把热散到贴片的金属片上，没有风冷加速金属片上的散热，效率很低。其实USB风扇买个功率小的，不用猛吹，也没啥灰尘，毕竟不是电脑机箱的风道，是开放式的，而且我是架在盒子上往上吹等离子电视机的屏幕，也就是吸盒子的热量，这样吸了下面盒子的热量，吹了上面等离子屏幕的热量，而且盒子是换了亚克力的外壳，通风效果更好，这样下来投资少见效快，盒子和等离子电视机都散热了，盒子稳定工作在50度左右，等离子的屏幕中间开机3小时基本还是比较凉的，只有左右上角有热量，比之前不用USB风扇吹屏幕那屏幕热度要凉快多了，具体温度没测过，就是烫手和凉快的感觉。

solitary. · 发表于 2023-6-15 20:38

坐等楼主的散热图

被风吹过的夏天 · 发表于 2023-6-15 21:04

坐等散热图

sinkiss · 发表于 2023-6-15 22:43

观摩一下

sinkiss · 发表于 2023-6-15 22:46

我是不理解散热改造还要覆盖到存储芯片。

cenana · 发表于 2023-6-15 23:03

hakw · 发表于 2023-6-16 05:08

谢谢分享

15604728445 · 发表于 2023-6-16 08:02

lllllllllllllll

duyao1605 · 发表于 2023-6-16 08:34

坐等散热图

18606851800 · 发表于 2023-6-16 08:55

坐等散热图
