【原创】X96X4 4/64G千兆版不一样的散热方案

fjxxm · 发表于 2022-9-5 15:01

本帖最后由 fjxxm 于 2022-9-5 15:45 编辑

X96X4盒子本身散热不好，夏天播放高像素视频30分钟盒子温度可达90度以上。网上解决散热问题常见就是：1.加底座风扇（效果还不错，最简单），2.更换 SoC大散热片（大小高度都受限制，要求严格难度高）3.换亚克力外机壳加顶置风扇(效果好，外观有影响美观）

我原先就采用最简单的加底座风扇散热方案，看了坛友改SoC大散热片方案不错，就想来个二合一。经过分析决定采用不一样的散热方案，原因下面再说。先来张改造零件集体照
【原创】X96X4 4/64G千兆版不一样的散热方案

改造前图示（拆后盖很容易，拆彩灯板很难，拆SoC散热片不难）
【原创】X96X4 4/64G千兆版不一样的散热方案

改造后图示

提示：对盒子散热不感兴趣的不必看以下内容，本人纯属折腾没啥好看，勉强看了造成心情不好千万别骂，因为没人欠你的。来交流的我必回复。
上面已近似裸奔了，下面是重点隐私部分。内容回复可见，本坛惯例。
具体改造过程：
坛友yanlf 建议SoC大散热片尺寸 35*35*10mm ，买回来后才发现我的X96X4 4/64G千兆版不能用。见图示
【原创】X96X4 4/64G千兆版不一样的散热方案

SoC周边35*35mm范围有高出的电容和电感元件，35*35mm太大了。刚好手上有路由器用SoC散热片25*25*9mm 就用上。固定导热胶是用STARS 922
本来这样改SoC散热片就完成了，但是用专业软件aida64 和DeviceInfoHW测试发现盒子温度是由两部分构成，分别是：soc_thermal 和ddr_thermal （会互相影响）
aida64 和DeviceInfoHW测试结果都显示，影响盒子温度实际最高的是内存ddr_thermal 而不是大家所认为的芯片soc_thermal
ddr_thermal 比soc_thermal 总要高3度。我们平常安装的盒子测温apk 显示的实际温度就是DDR内存温度！根源找到了就着手解决。测量ddr尺寸9*11mm ，正面4片，背面4片。正面因为保证有5mm的高度，就采用11*11*5mm 铝散热片，背面只有1.5mm的高度，只好采用 15*15*1mm 散热紫铜片。顺便也给WIFI模块加11*11*5mm 铝散热片，给RAM内存加15*15*1mm 散热紫铜片。
完工图示
【原创】X96X4 4/64G千兆版不一样的散热方案

完工测试：在室温32度，开机运行高清直播1小时，盒子温度最高到70度。改造前要到90度，盒子降温明显。
加底座风扇二合一测试：条件同上，盒子温度最高到54度。二合一方案效果理想。连续运行3小时还是54度。
【原创】X96X4 4/64G千兆版不一样的散热方案

最后我想说玩机就是折腾，从准备到完工用去一周时间。改装散热要具备有动手能力，有不确定风险。各位来看看就好，不要学我折腾，就当学习了解盒子散热温度知识而已。

fjxxm · 发表于 2022-9-12 17:15

yanlf 发表于 2022-9-8 19:30
本来就可以通刷的

V1.1千兆不通刷，sbx昨天特地为它出了ATV16.4.3测试版2，结果又翻车了。
又赶紧下架

p0058 · 发表于 2022-9-9 08:49

想了解

gejiel · 发表于 2022-9-5 15:40

这样的散热系统有用么？芯片本身散热就不错了，加了个铜片，虽然散热面积大了，但会不会影响原来散热效果

yanlf · 发表于 2022-9-5 15:43

我的是4G32G的，3.5*3.5是刚刚好，难道那颗电容高一点？

fjxxm · 发表于 2022-9-5 15:47

yanlf 发表于 2022-9-5 15:43
我的是4G32G的，3.5*3.5是刚刚好，难道那颗电容高一点？

电容。电感高出SOC

fjxxm · 发表于 2022-9-5 15:50

gejiel 发表于 2022-9-5 15:40
这样的散热系统有用么？芯片本身散热就不错了，加了个铜片，虽然散热面积大了，但会不会影响原来散热效果 ...

你用测温工具看看你的盒子温度

johnwoo2000 · 发表于 2022-9-5 20:13

6666

yanlf · 发表于 2022-9-5 20:16

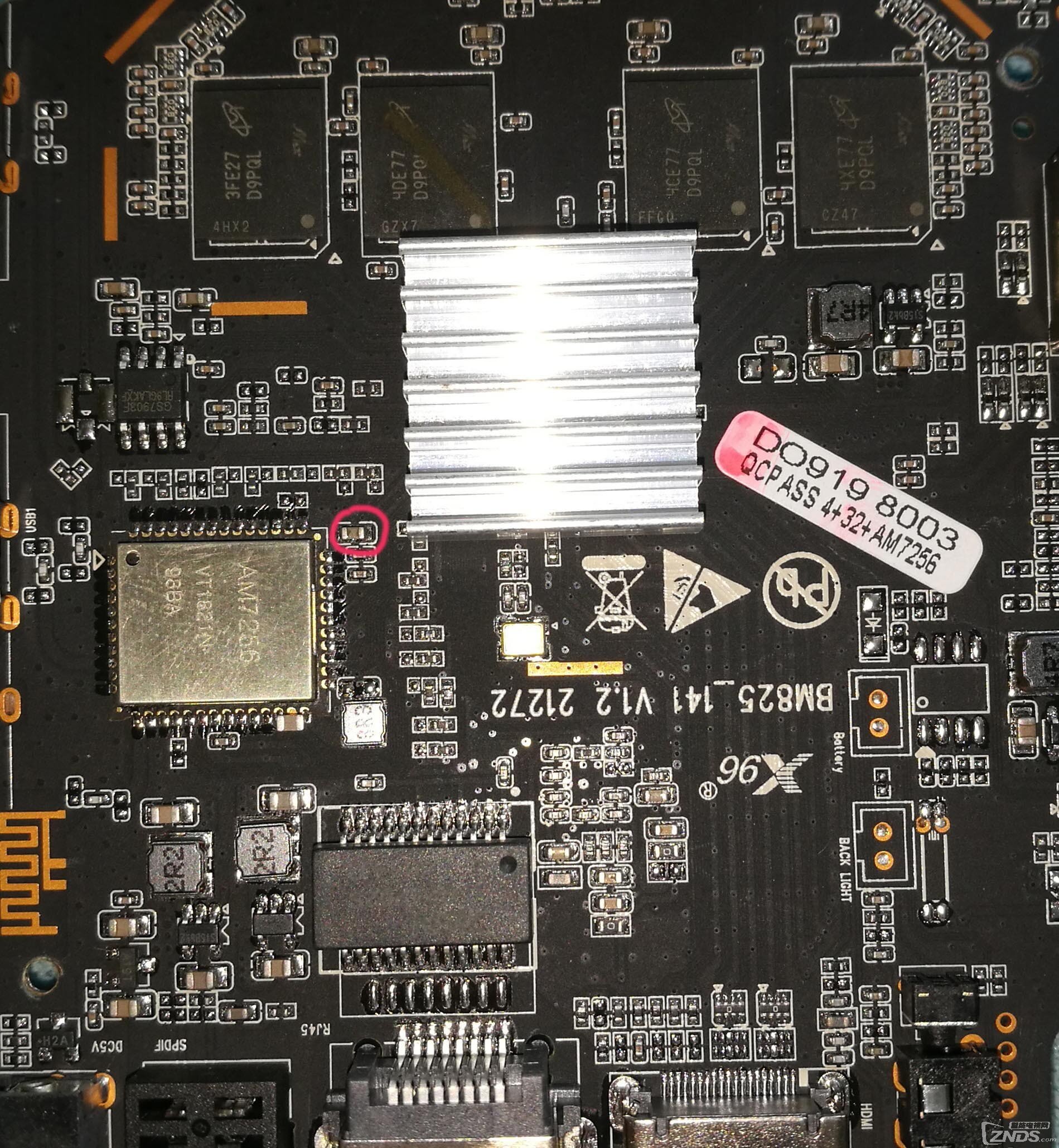

3.5的散热片要移动到接近网卡和一个元器件（不认识）附近，有可能我们的PCB不一样，电容及其他高度不一致

yanlf · 发表于 2022-9-5 20:21

gejiel 发表于 2022-9-5 15:40
这样的散热系统有用么？芯片本身散热就不错了，加了个铜片，虽然散热面积大了，但会不会影响原来散热效果 ...

被动散热，散热面积越大，散热效果肯定好。加上风扇的话，温度差很多很多。我X96X4加风扇，4K不超过45度。不加风扇，4K也控制在75度左右，完全可以正常使用了

fjxxm · 发表于 2022-9-5 20:23

本帖最后由 fjxxm 于 2022-9-5 20:46 编辑

是印刷板元件有区别，你是V1.2 我的V1.3 图示中画圈电容，电感都高出SoC

无泪刹那 · 发表于 2022-9-5 20:27

看看
