这才叫真正的X96MAX+散热改造其它的神马改造方案都弱爆更图

zyzqqq · 发表于 2021-2-9 09:13

本帖最后由路人甲是野百合于 2021-2-14 20:41 编辑

起了个容易挨揍的名字

，但是确实是与众不同、妙手回春、药到病除的X96MAX+绝佳散热改造方案。看了网上一众改造方案，拿CPU散热器压的就不说了，没有实用价值

，贴上散热片再开孔、微型风扇加散热片粘CPU上面、上下风扇叠罗汉的都见过了，但是都没有领悟散热的实质，散热就是要要把热量从设备里面排到外面，上面几种常见方法还是把大部分热量留在了机体内部，所以没少费事还效果不佳，我这个方案是利用风道和热管将热量导出，不玩游戏或者嫌风扇吵了还可以手动关闭，所以效果优异

。先说效果，原机看个高清直播就能飙到多少度就不用我说了，改造完之后不开风扇被动散热不超67度，开了风扇打游戏、看高清怎么折腾不会超45度。
改造步骤：
实在不会排版，大家对照图片看吧。

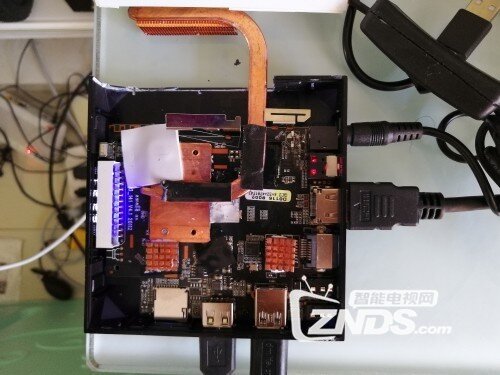

1.笔记本热管散热片用导热硅胶粘到CPU和内存上面，重物压一个小时进行固化。
2.如图一侧垂直面开口切割。3.热管与芯片、贴片电容接触部分一律用导热胶贴或3M胶带粘贴绝缘并导热。
4.顶盖所有凸起全部铲平，铁片拆掉，3M胶贴粘贴涡轮风扇，我买的是USB接口带手动开关。

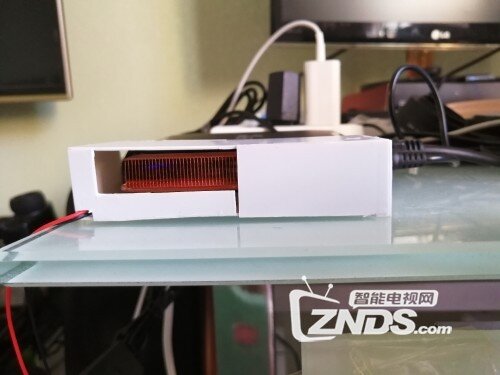

5.ABS板裁剪粘接成一个外框与机顶盒壳体粘接，后续我还会进行喷漆保证颜色一致美观。

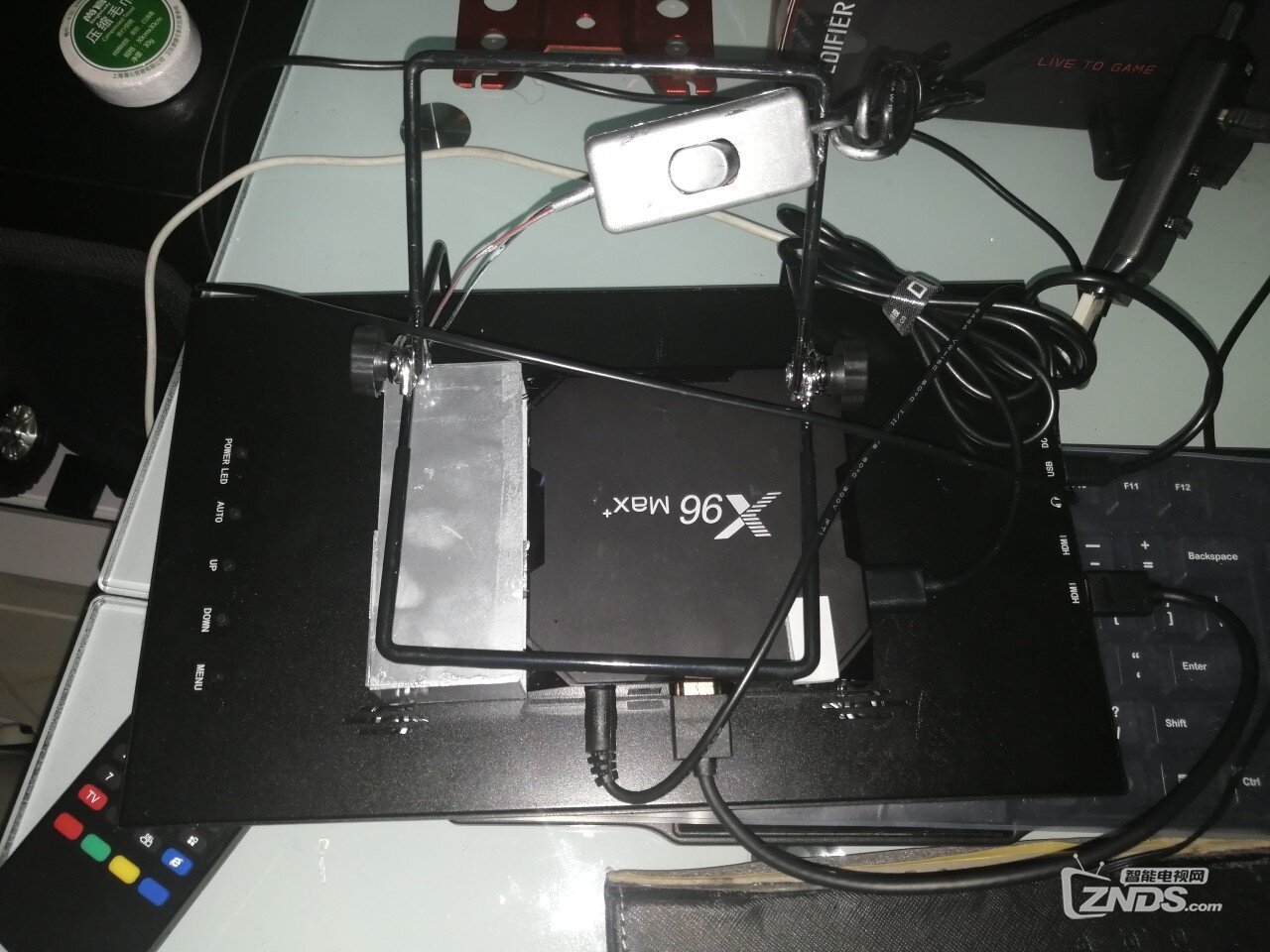

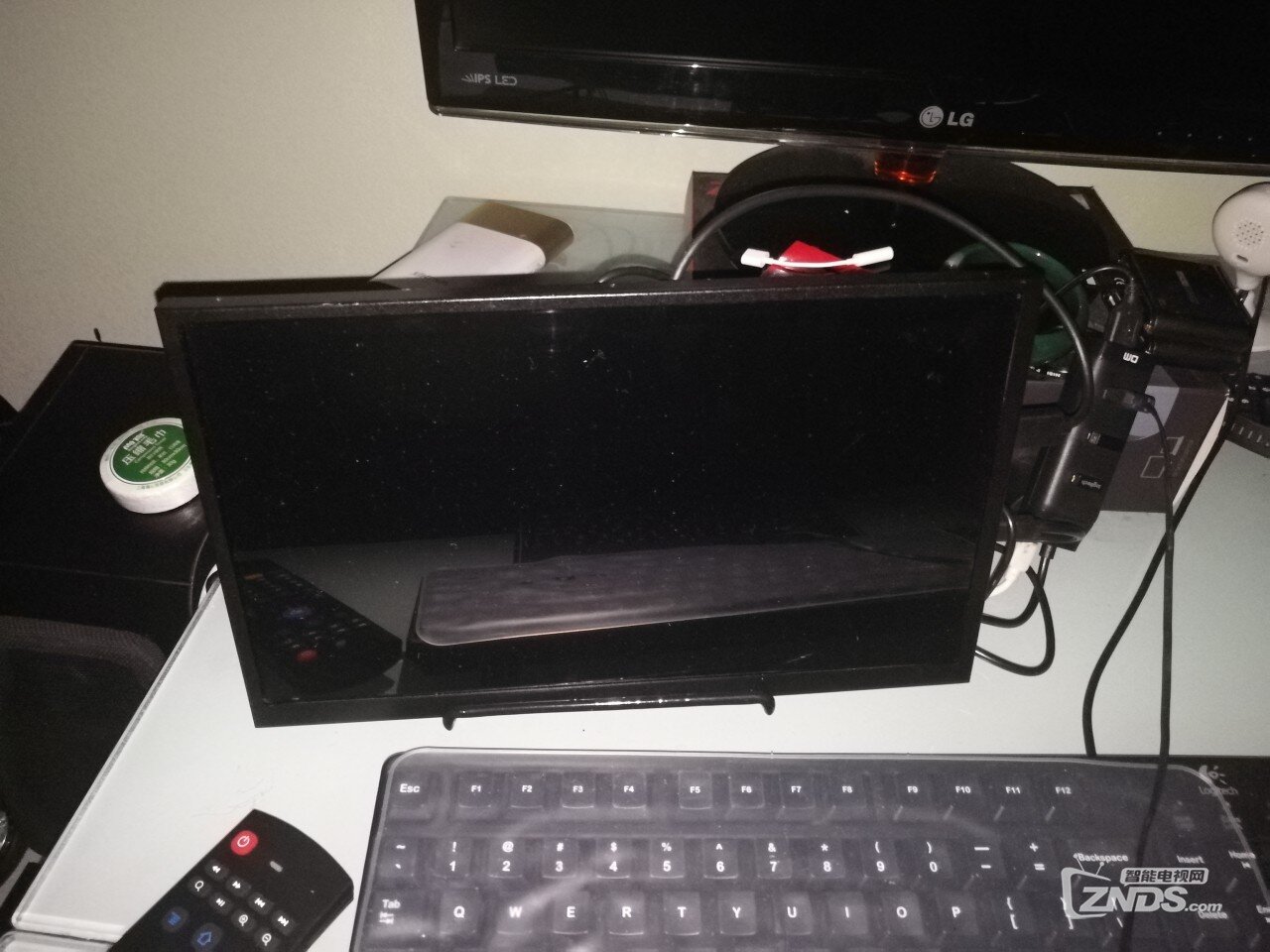

最后分享一下某鱼入的100%srgb色域的13.3寸便携屏。

改造所需材料

1.鹏达蓝图科技总店关键字：全新铜条铜片散热片小型铜片
2.鹏达蓝图科技总店关键字：建准eg50050S1-C030-S9A 5V USB鼓风机 6厘米涡轮笔记本散热风扇
3.ABS板模型店一般都有，买3毫米厚的。
4.硅酮散热硅胶，大家都知道。

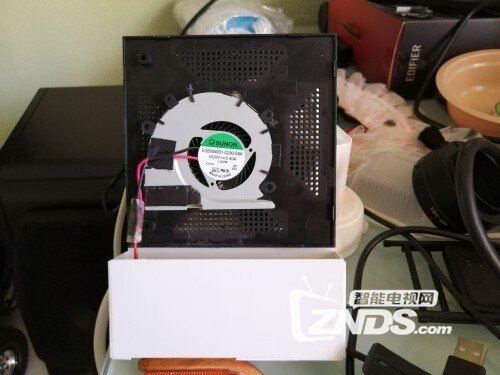

风扇粘到背板上
