X96 MAX+ V4.1 改散热温度可调节,最主要的是便宜。

  [复制链接]
发表于 2021-1-24 01:47 | 显示全部楼层 |阅读模式

看了其它大神的散热方案,结合自已手中的材料和散热要求,也小改了一下。

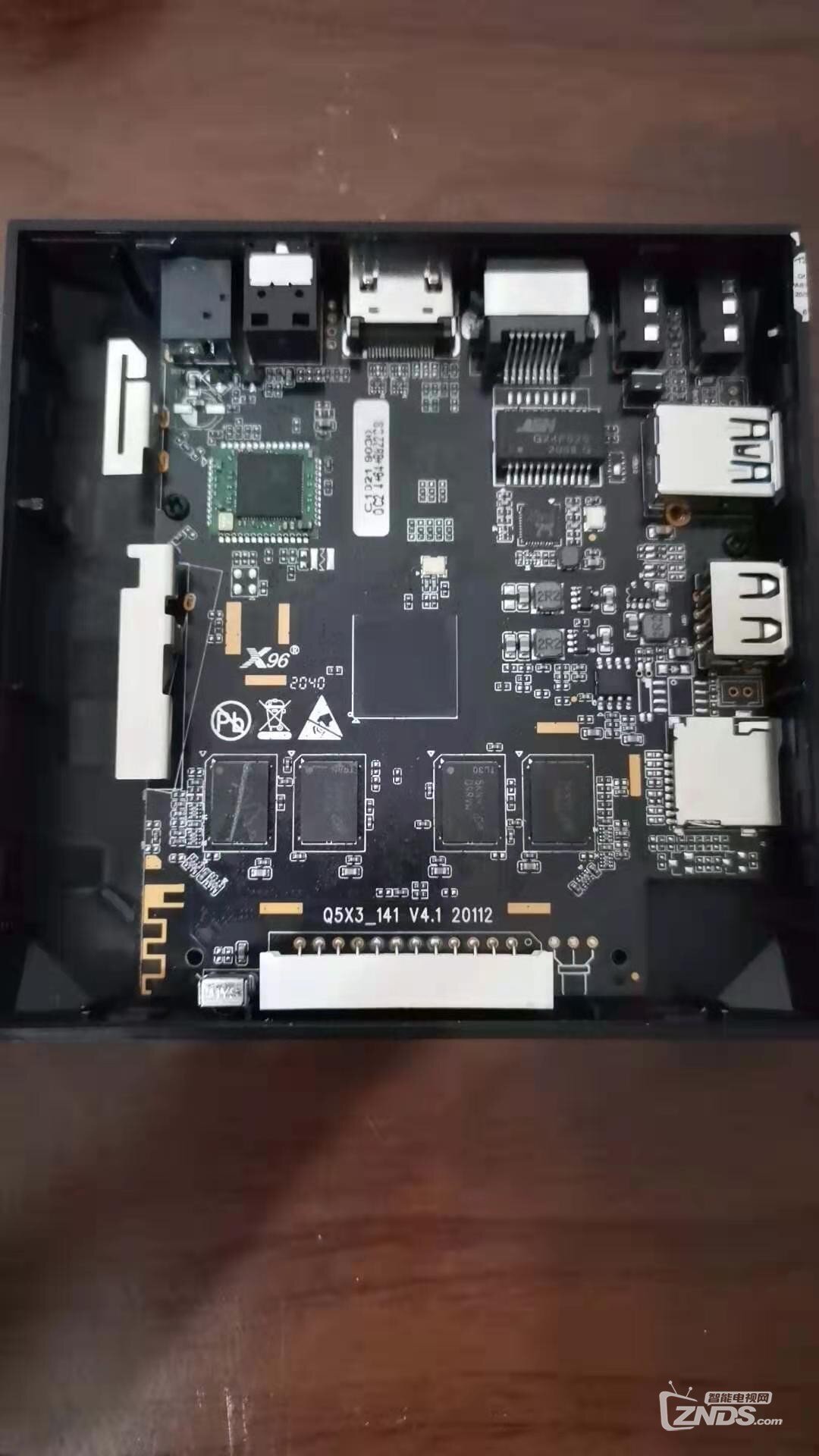

2021.1.14日,下的单,实付210元,发来的是V4.1版本。跟之前在论坛里看的结构有所不同,幸亏没有急着一起采购材料。收到货量了一下内部空间,才确定了最终方案。

所用材料参数及价格
游客,如果您要查看本帖隐藏内容请回复

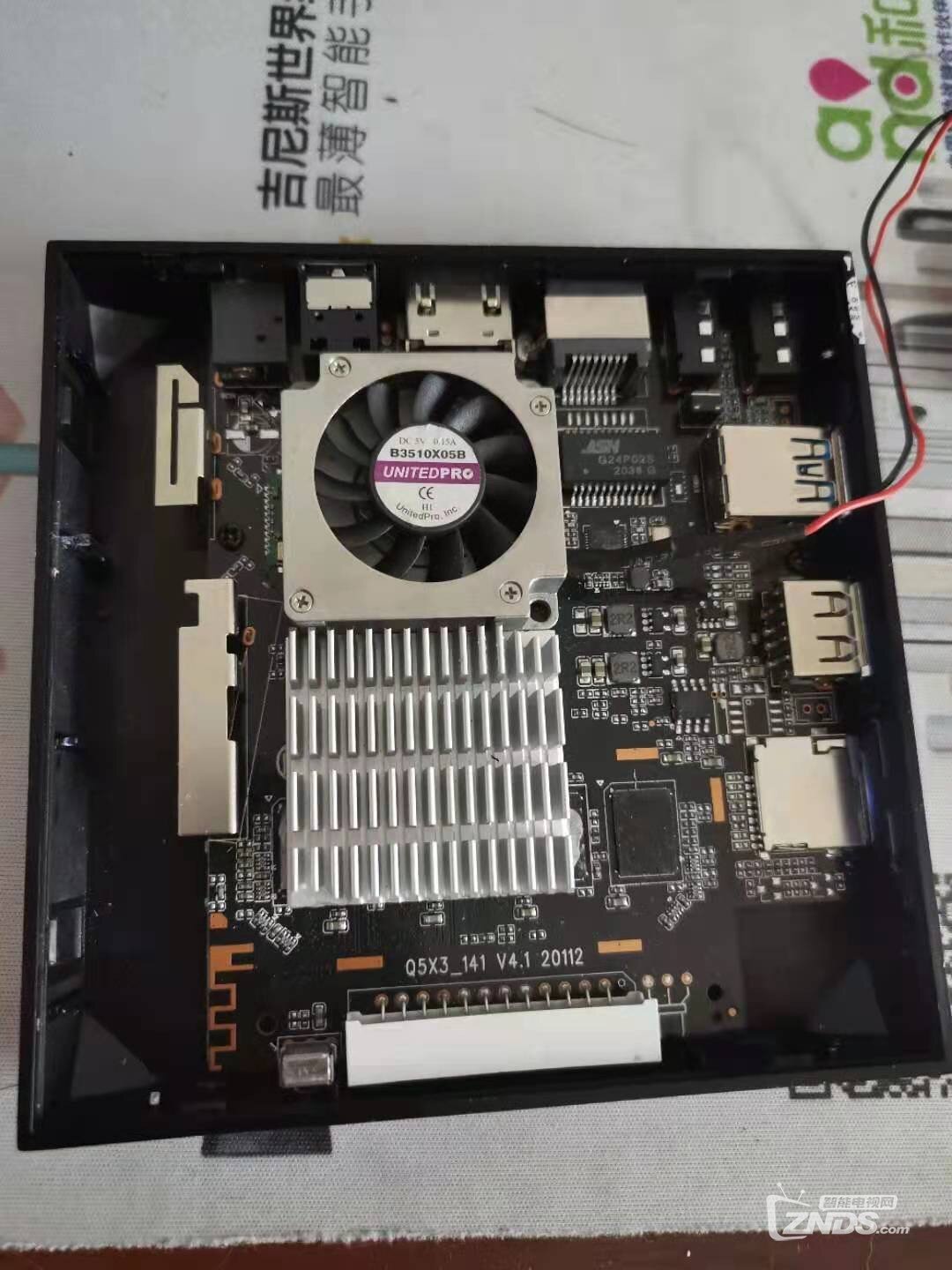

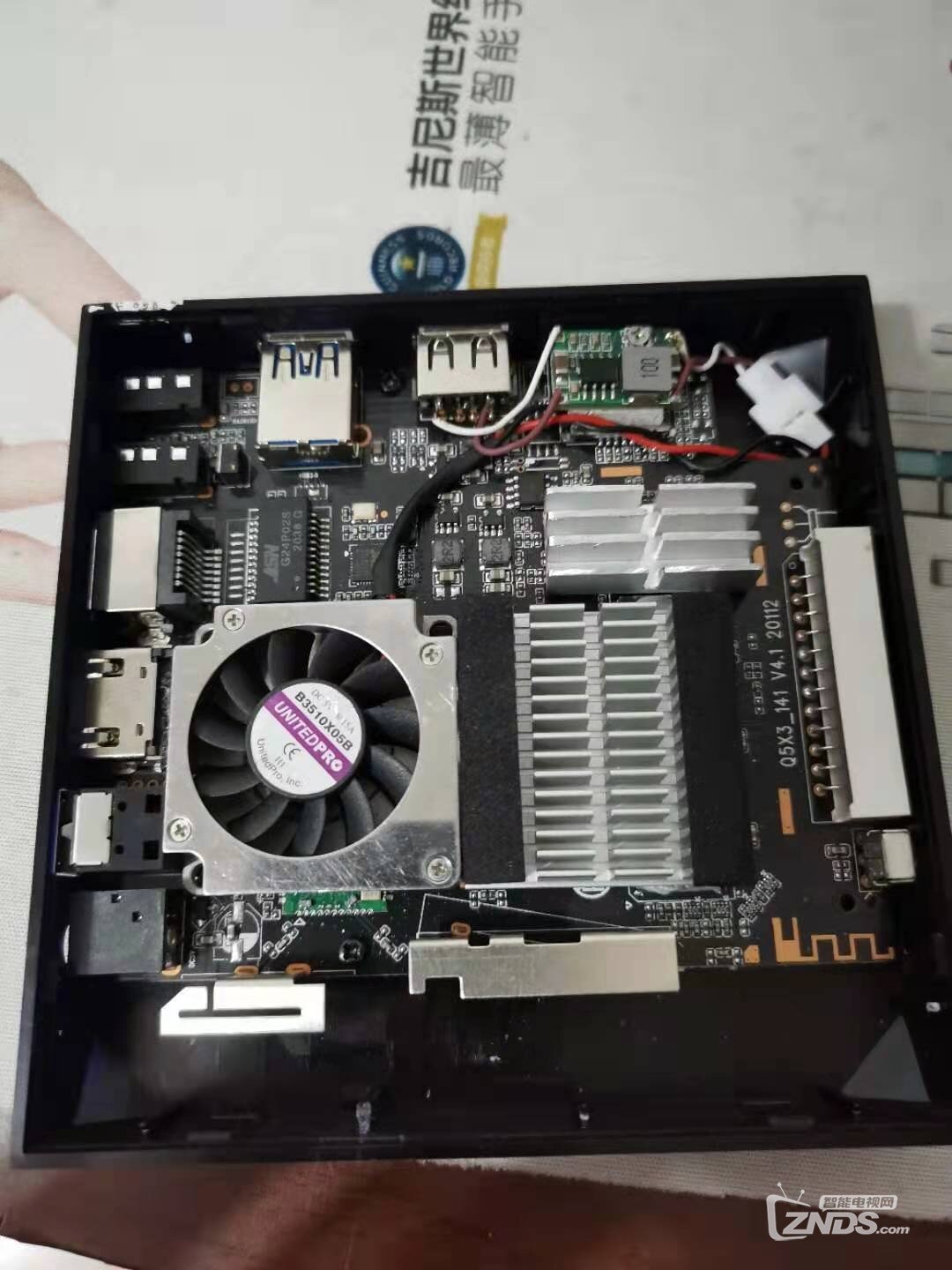

采用的是主动散热方式, 12000转铝壳小风扇,风力很强劲。出风口前端配上相同大小的散热片。只是高度比风扇矮了1mm。装上底盖时压不住,一个方案是在CPU之间加硅胶垫,另一个方案是在散热片上面加填充物。我选的是后者,两方面考虑,一是,我在CPU与散热片之间选用的硅脂,这样比硅胶垫导热更好,二是上面填充胶布可以当住盖板上的挂孔,使散热形成风道,更利于散热片散热。

散热片会与CPU和三个内存颗粒用硅脂粘合,另外一颗内存加了一个单独的散热片,反面的四颗是用硅胶垫接触到塑料外壳上的,本想贴个铜箔,后来嫌麻烦没整,以后有机会再说。反面的照片没拍,各位脑补一下吧。

强调一下:全程用的是硅脂和硅胶垫,没有硅胶。

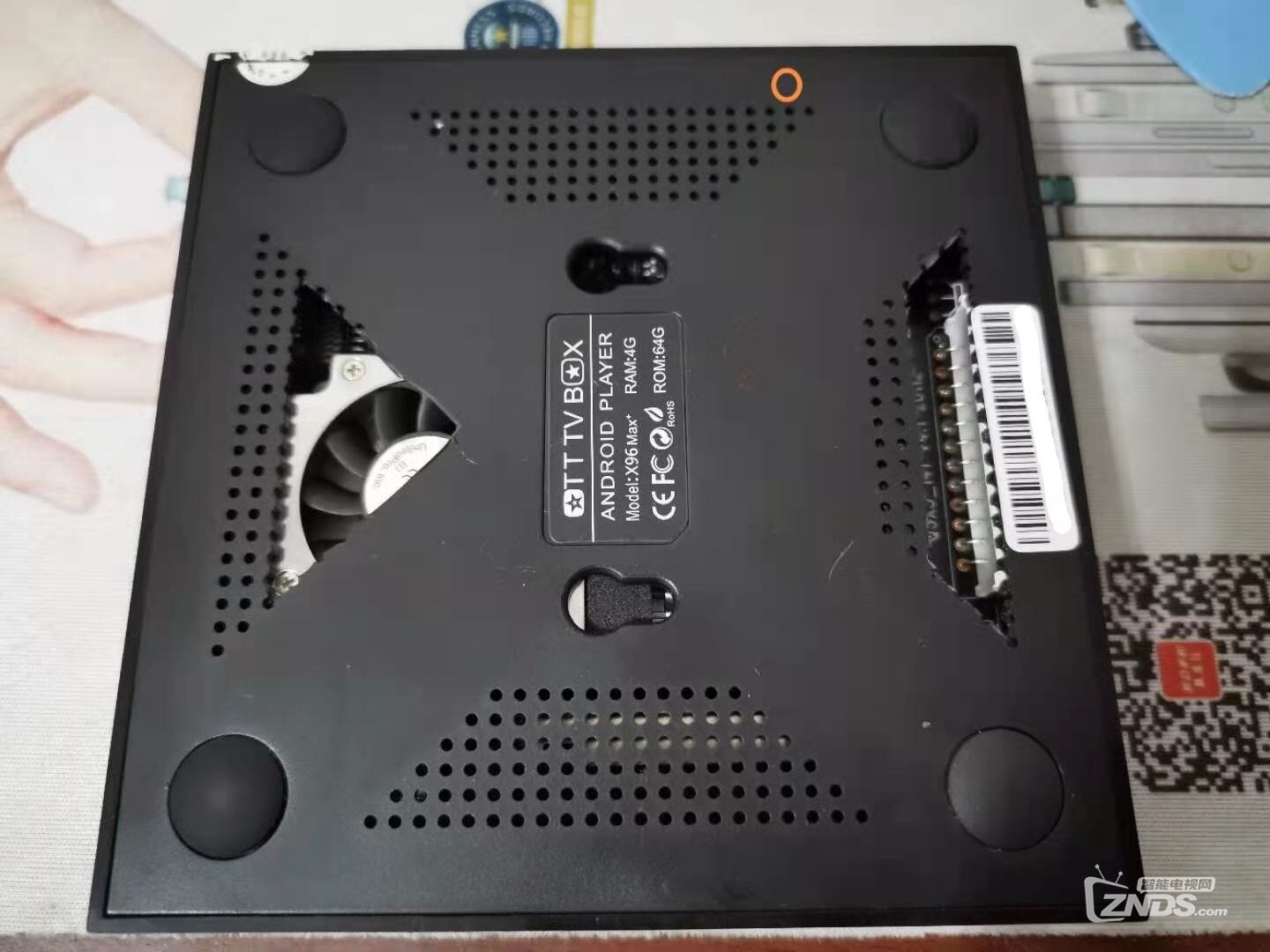

直接扣上后盖板,看电视家一类的在线视频一般在35-38度左右。没改之前是55-60度,效果还是不错的。盖板的开槽见图。为了美观风扇进风口没开太大。感觉够用了

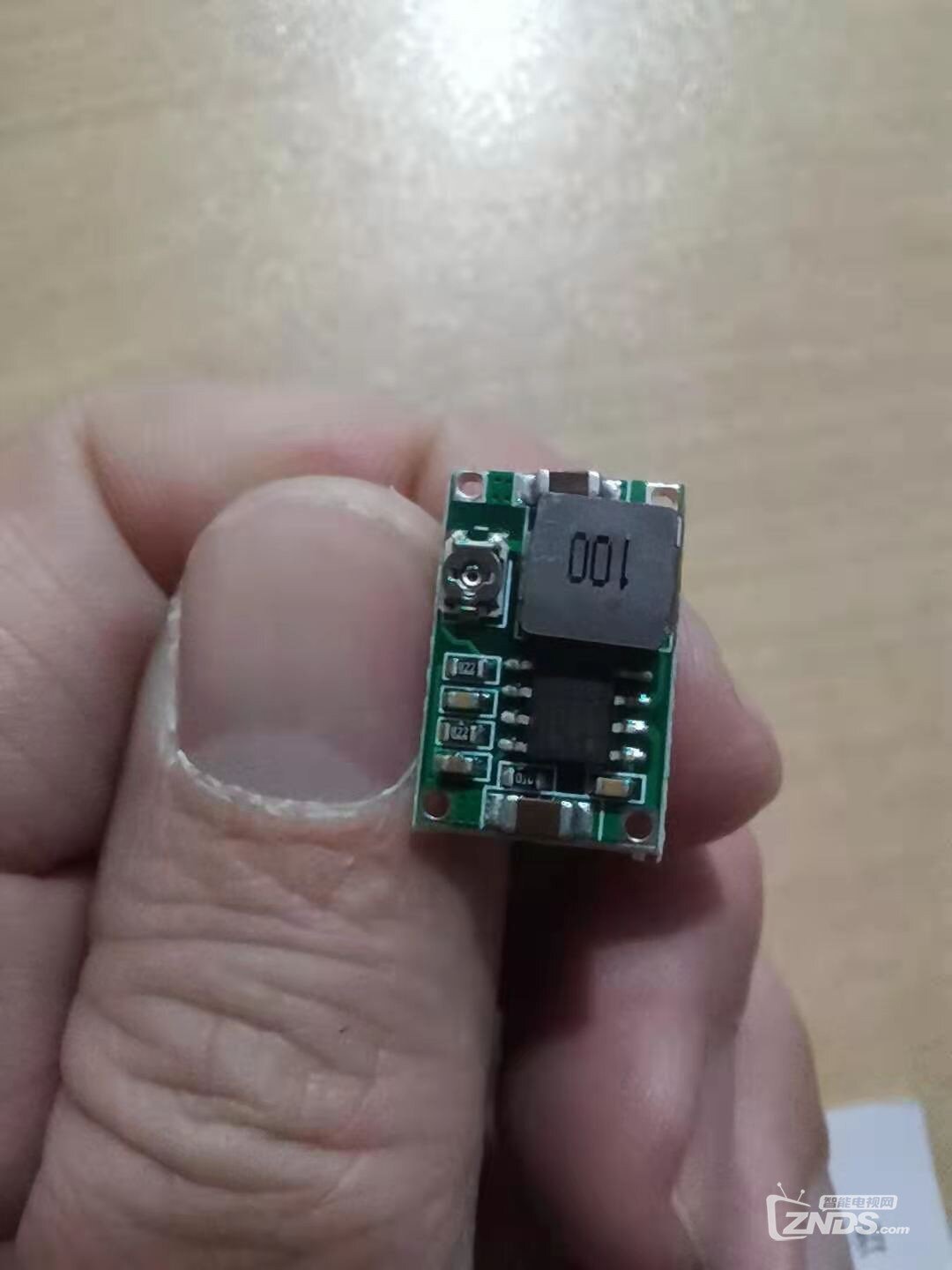

由于风扇转速太高,噪间有点大,进而又加了一个微型调压板,为风扇降速。

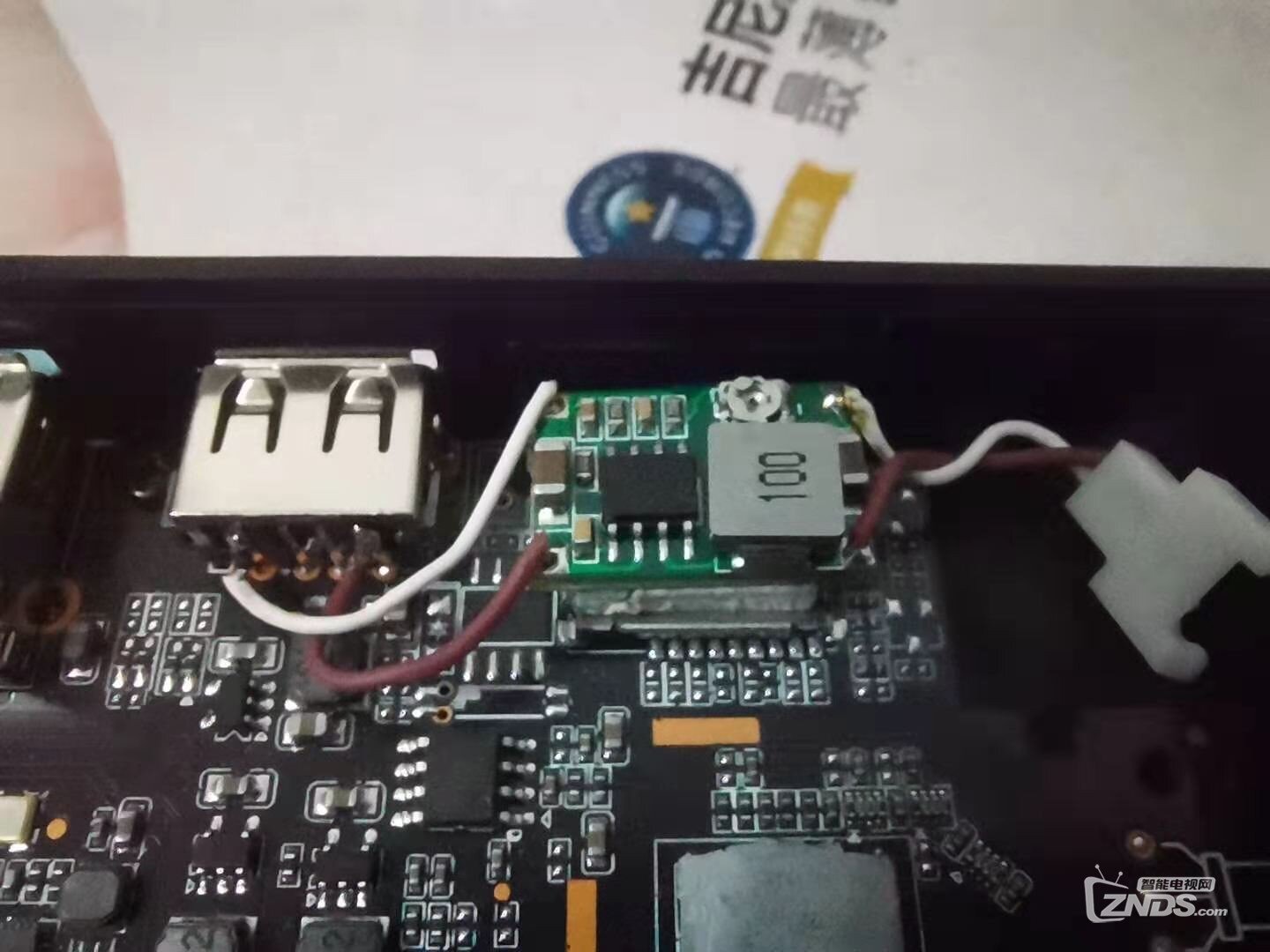

从USB2.0取电,叠在TF卡槽上方,用硅胶垫阻隔。这个硅胶垫取自原机内部带的那个一小块。
用这个可以将风扇直至调停,可根据自己要求,找到一个噪音与温度的平衡点。我目前,是在线看电视的时候,45度左右风扇基本听不到噪音。如果打游戏的话,估计60以内差不多,因为没有手柄也没有4K视频,所以没具体测。
考虑到以后用途不同可能偶尔要调节降压板,准备在旋钮正上方的盖板上开个孔,方便调节转速。

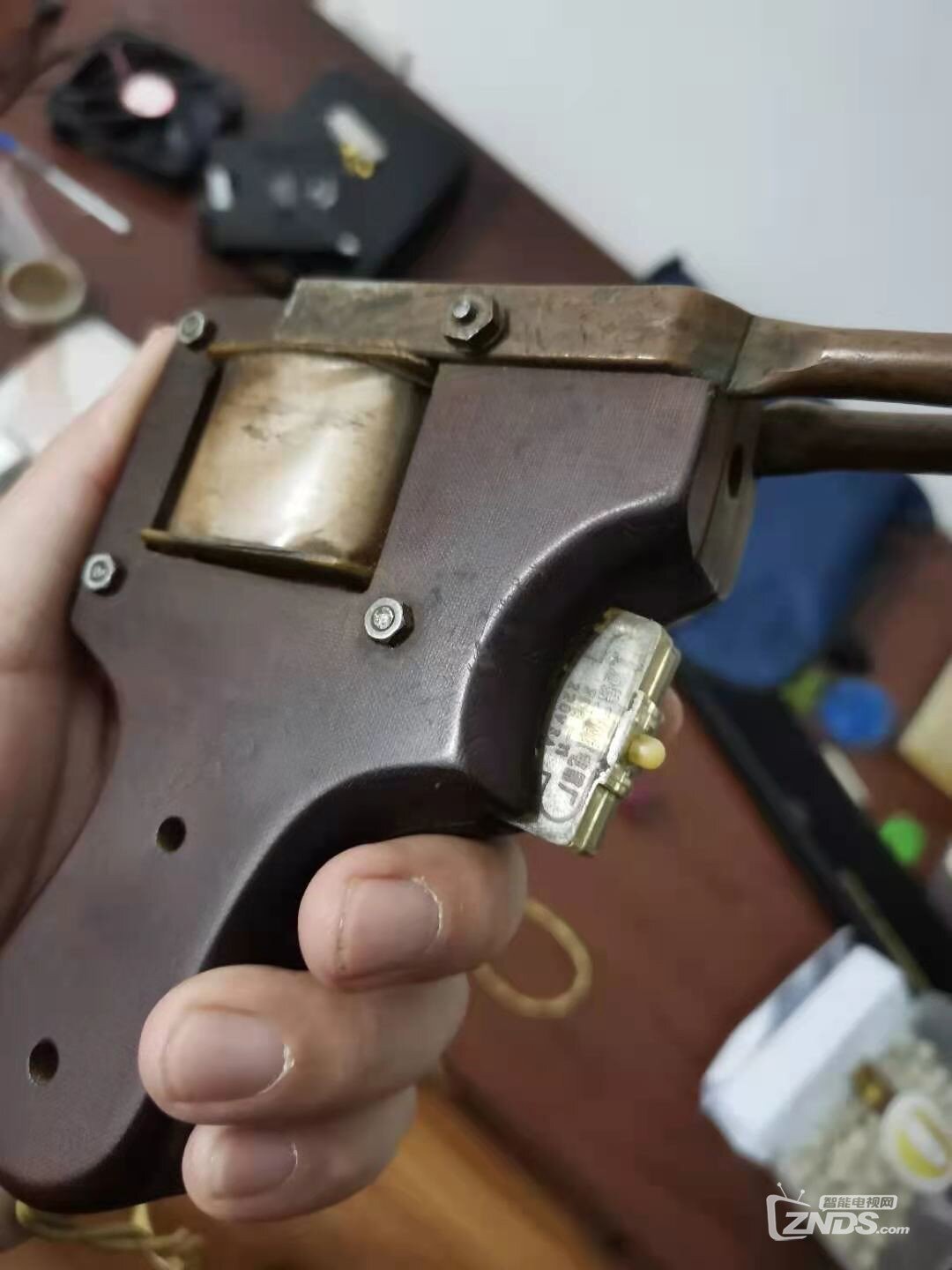

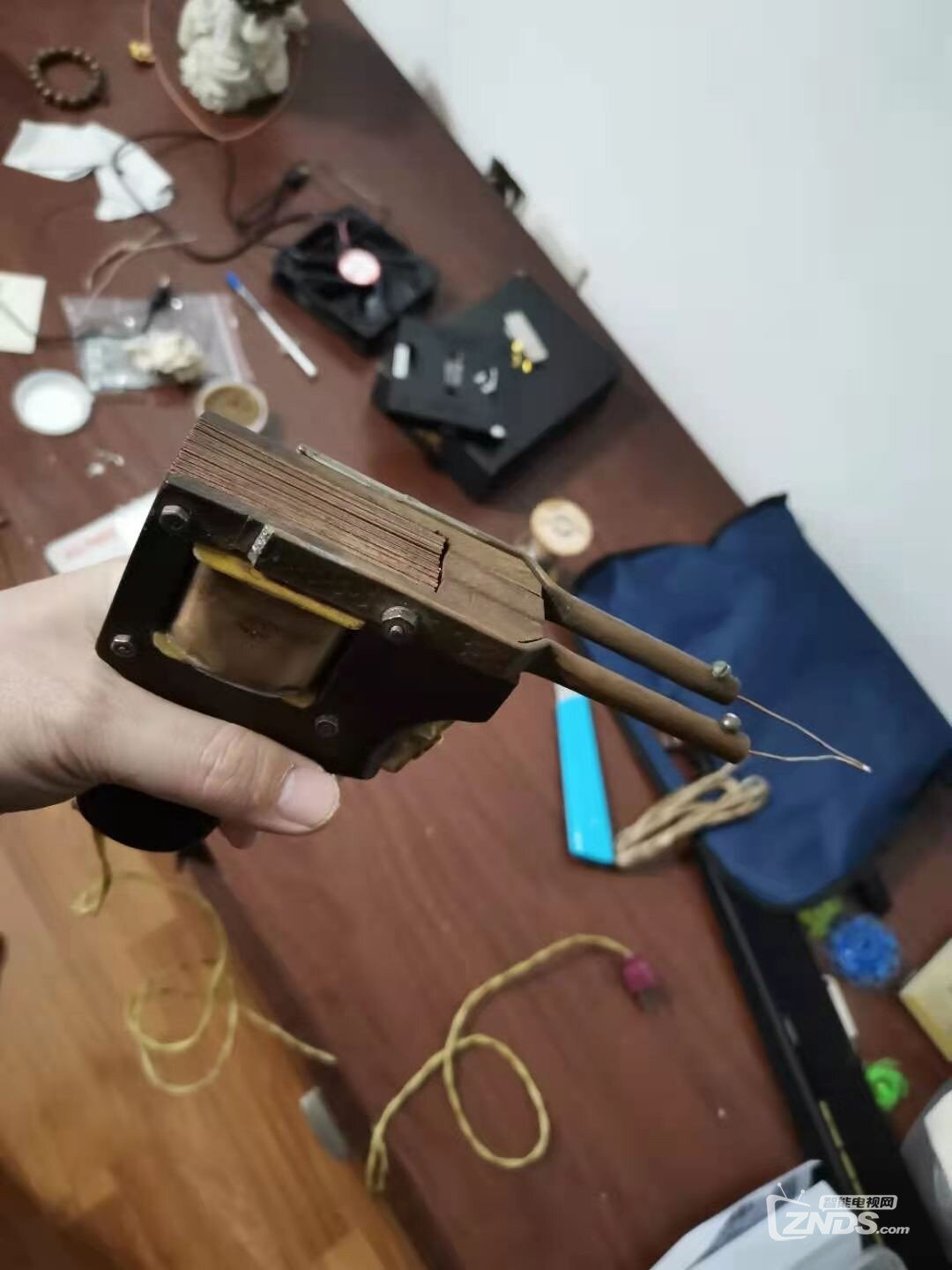

最后为大家展示一下我爷爷留下来的传家宝,自制焊枪。我就是用它干的活。






评分

参与人数 1威望 +1 金币 +1 收起 理由
wzgfeixiang + 1 + 1 楼主刷机了么 用的什么系统

查看全部评分


上一篇:空间小,发热量大,没有对流是硬伤
下一篇:关于X96 max googleplay适配的问题
 楼主| 发表于 2021-1-24 13:44 | 显示全部楼层
本帖最后由 lxwuhd 于 2021-1-24 13:59 编辑

风扇备选方案

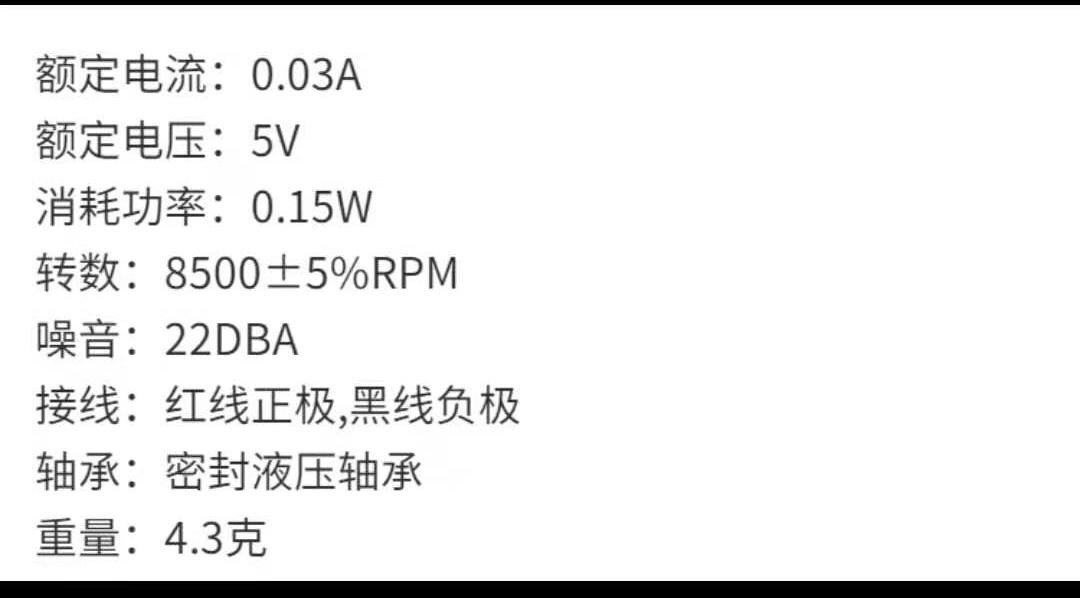

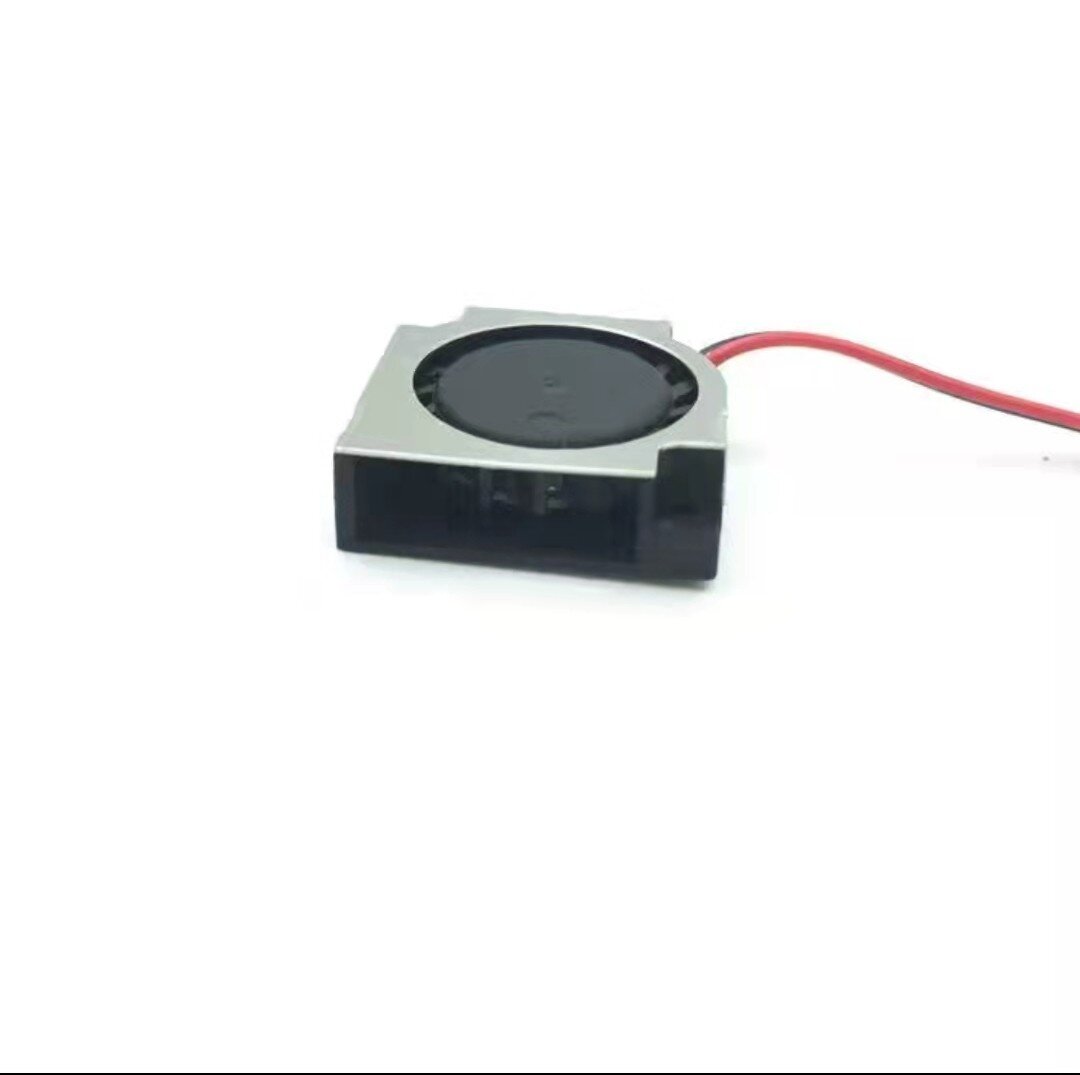

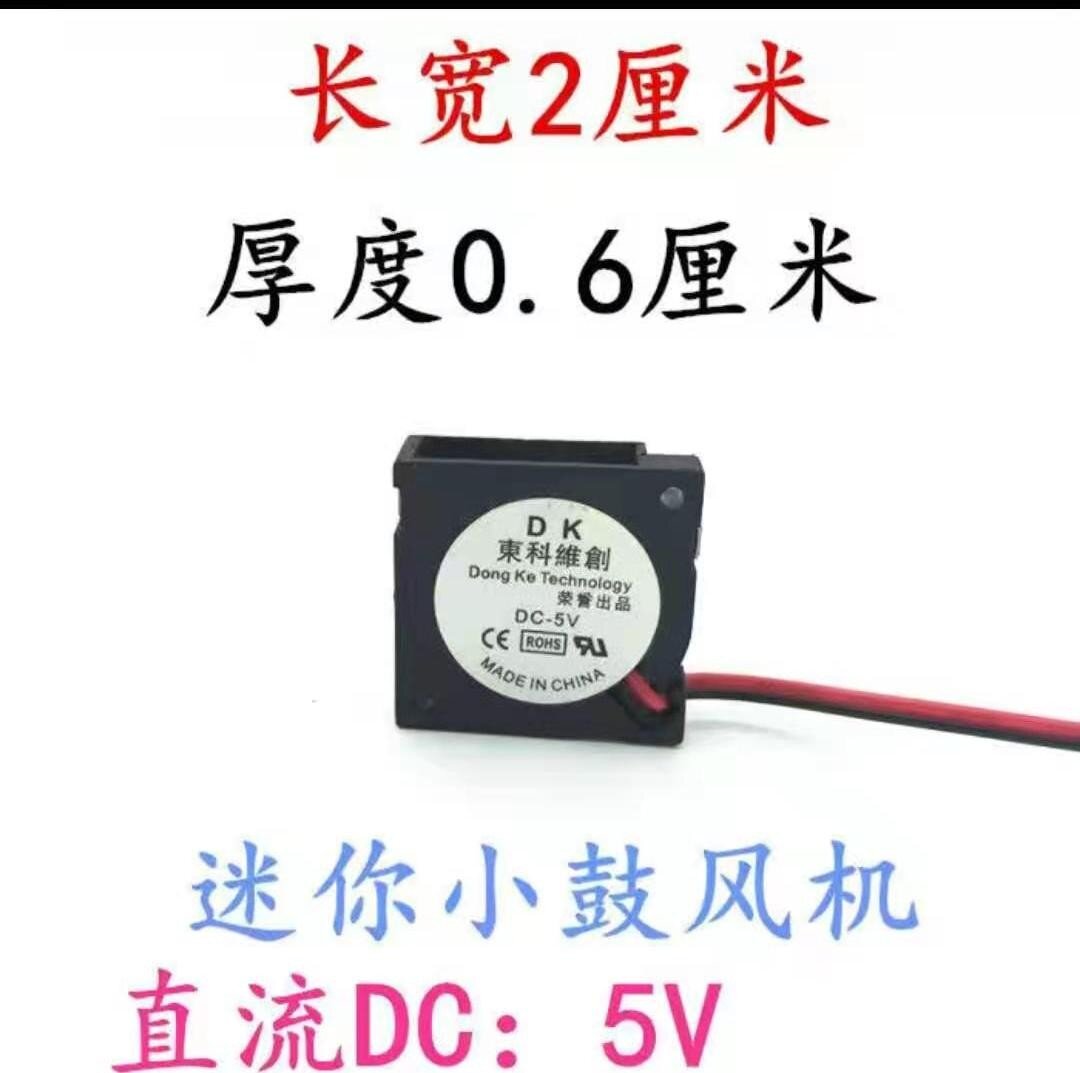

网上还有一款20*20*6mm的小风扇,13元左右,也是侧出风,看介绍是液压轴承,转速8500转。不知道会不会噪音小点,是否能省去调压板。有兴趣的可以试试。

微信图片_202101241318361.jpg 微信图片_202101241318362.jpg 微信图片_202101241318363.jpg

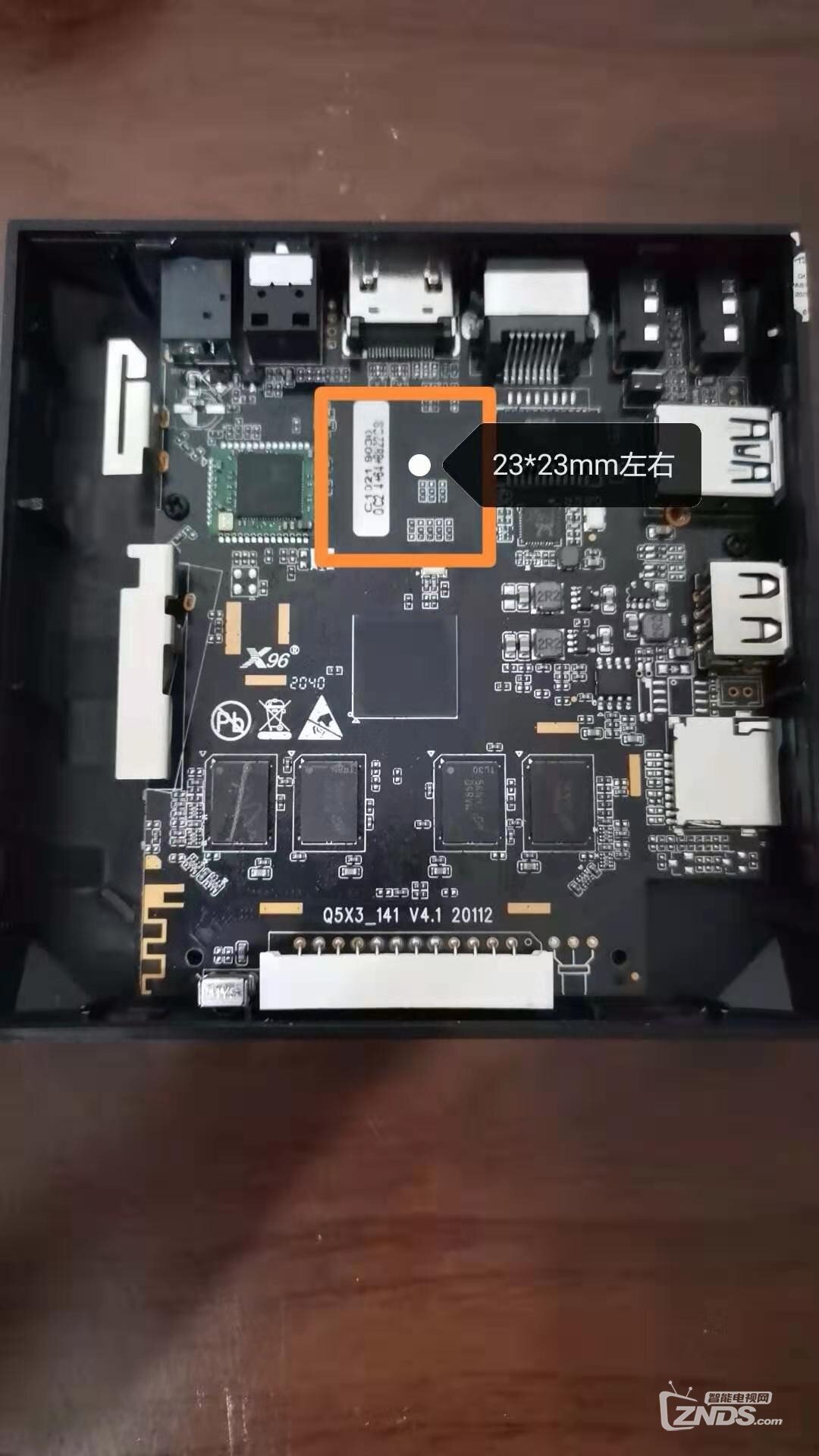

板子上有可用空间,能直接与PCB贴合,但高度差了一点,底盖压不住,得想办法固定。 微信图片_20210124131836.jpg

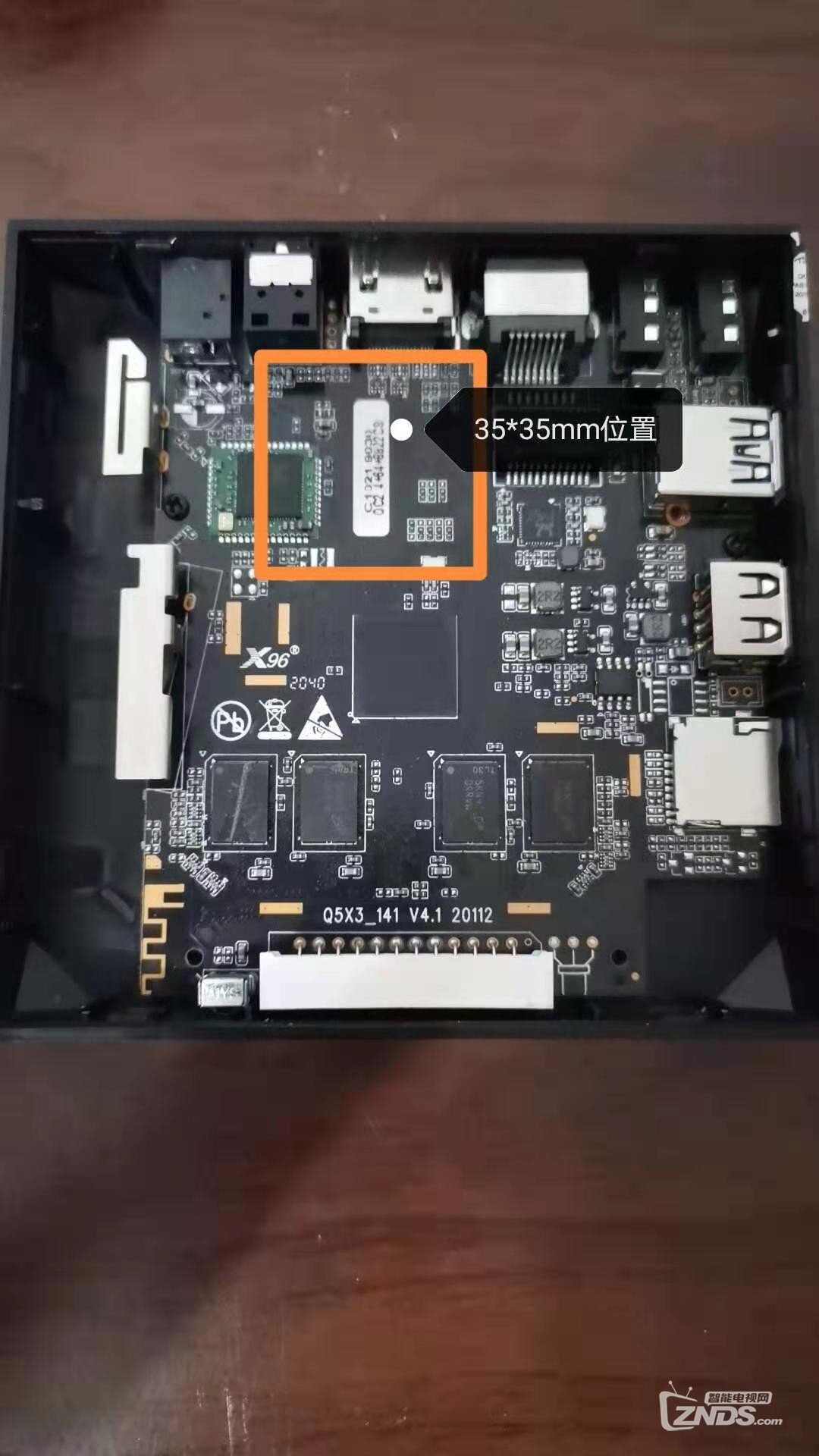

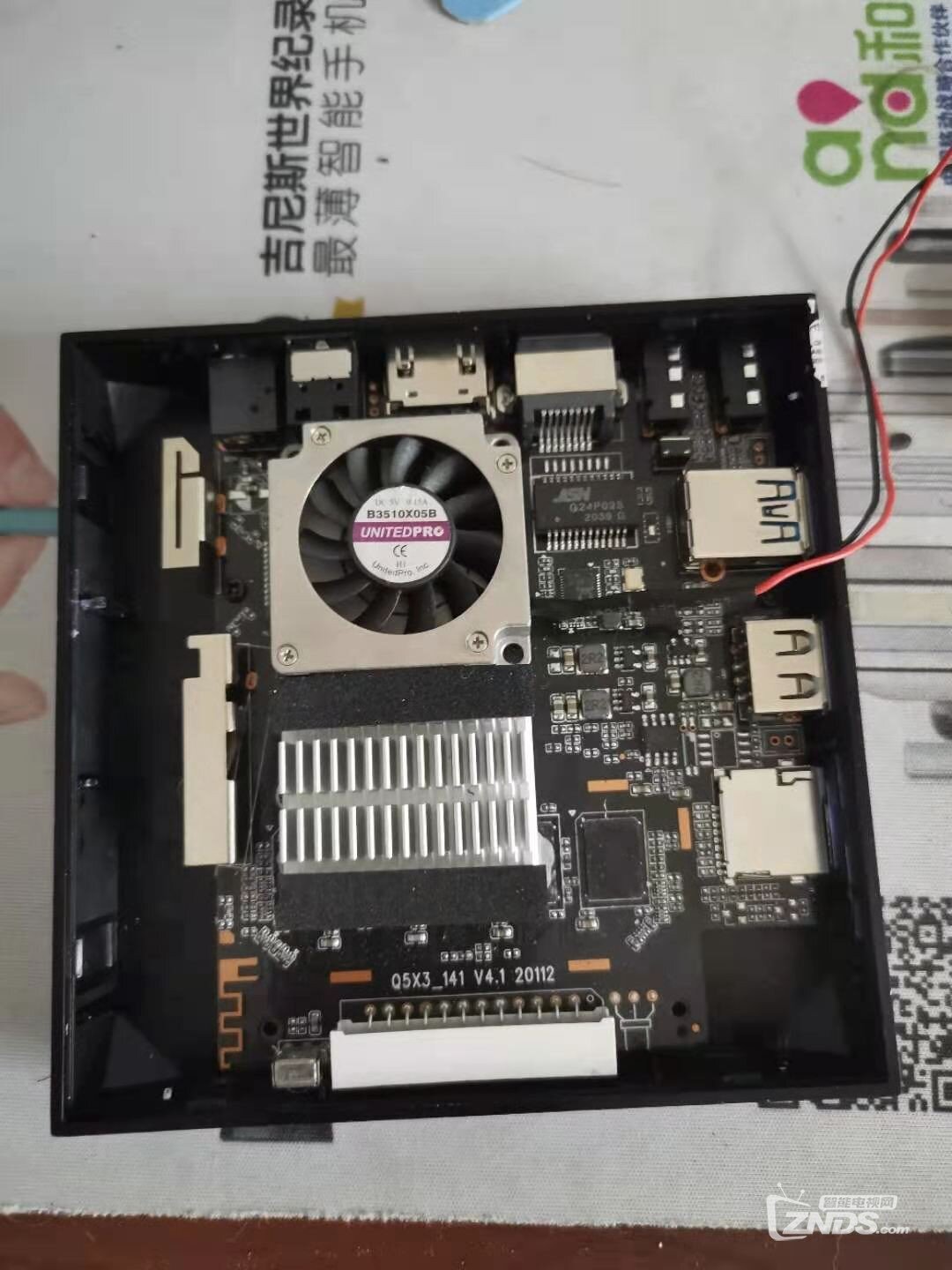

这是35mm风扇的位置图,一侧压住了网卡芯片,我涂了点硅脂,与风扇底壳接触。另一侧,用胶垫片垫高。使风扇水平。

回复 支持 反对

使用道具 举报

发表于 2021-1-24 14:18 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

发表于 2021-1-24 14:34 | 显示全部楼层
同等风量下风扇越小噪声越大。不如拆了底盖垫一个大风扇低转速散热效果好。
回复 支持 反对

使用道具 举报

发表于 2021-1-24 18:21 | 显示全部楼层
收到货量了一下内部空间,才确定了最终方案。
回复 支持 反对

使用道具 举报

发表于 2021-1-24 18:26 | 显示全部楼层
好东东池
回复 支持 反对

使用道具 举报

发表于 2021-1-24 18:38 | 显示全部楼层
牛逼
回复 支持 反对

使用道具 举报

发表于 2021-1-24 19:38 | 显示全部楼层
谢谢楼主分享资源
回复 支持 反对

使用道具 举报

发表于 2021-1-24 21:04 | 显示全部楼层
感谢分享
回复 支持 反对

使用道具 举报

发表于 2021-1-24 21:50 来自ZNDS手机版 | 显示全部楼层
感谢分享
