请问M301H于201810生产的TTL接口在哪？

lukaschan · 发表于 2018-12-4 21:53

如题，南传，九联代工，201810生产，新款，板子上面啥也没有。
请问M301H于201810生产的TTL接口在哪？

Dannyzou · 发表于 2021-6-24 22:24

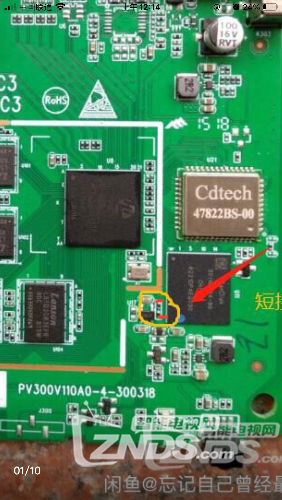

TTL接口如图一，短接刷机如图二，刷机开始如三，希望可以有用。

tclwzy123 · 发表于 2018-12-8 07:59

第2张图最下面的3个大锡点左RX 上TX 右地，在旁边右侧有两个三极管空位没有焊接，有动手能力的自己焊接上，上管是NPN,下管是PNP,建议使用S8050+S8550

lukaschan · 发表于 2018-12-4 23:06

高手来看看

wjq2 · 发表于 2018-12-5 09:37

第1张图最下面的3个大锡点左RX 上TX 右地

lukaschan · 发表于 2018-12-5 09:42

wjq2 发表于 2018-12-5 09:37
第1张图最下面的3个大锡点左RX 上TX 右地

感谢！！回家试一试！！

lukaschan · 发表于 2018-12-5 19:48

wjq2 发表于 2018-12-5 09:37
第1张图最下面的3个大锡点左RX 上TX 右地

哥们，全都试过一遍了，没有跑马，没辙了

ee2000 · 发表于 2018-12-6 09:09

我也有一台，这个短接哪里刷机？

lukaschan · 发表于 2018-12-6 11:58

ee2000 发表于 2018-12-6 09:09
我也有一台，这个短接哪里刷机？

我也不知道短接在哪，可以试一试CPU附近找找。我的已经被我搞砖了，打算弃用。。。

lukaschan · 发表于 2018-12-11 00:47

tclwzy123 发表于 2018-12-8 07:59
第2张图最下面的3个大锡点左RX 上TX 右地，在旁边右侧有两个三极管空位没有焊接，有动手能力的自己焊接上 ...

高手在当贝啊！学习了

寿司云 · 发表于 2019-2-27 13:00

tclwzy123 发表于 2018-12-8 07:59
第2张图最下面的3个大锡点左RX 上TX 右地，在旁边右侧有两个三极管空位没有焊接，有动手能力的自己焊接上 ...

求教，搞了2天，原来少了两个三极管
