请问M301H于201810生产的TTL接口在哪？

查看数: 197260 | 评论数: 40 | 收藏 6

关灯 | 提示：支持键盘翻页<-左右->

发布时间: 2018-12-4 21:53

正文摘要:

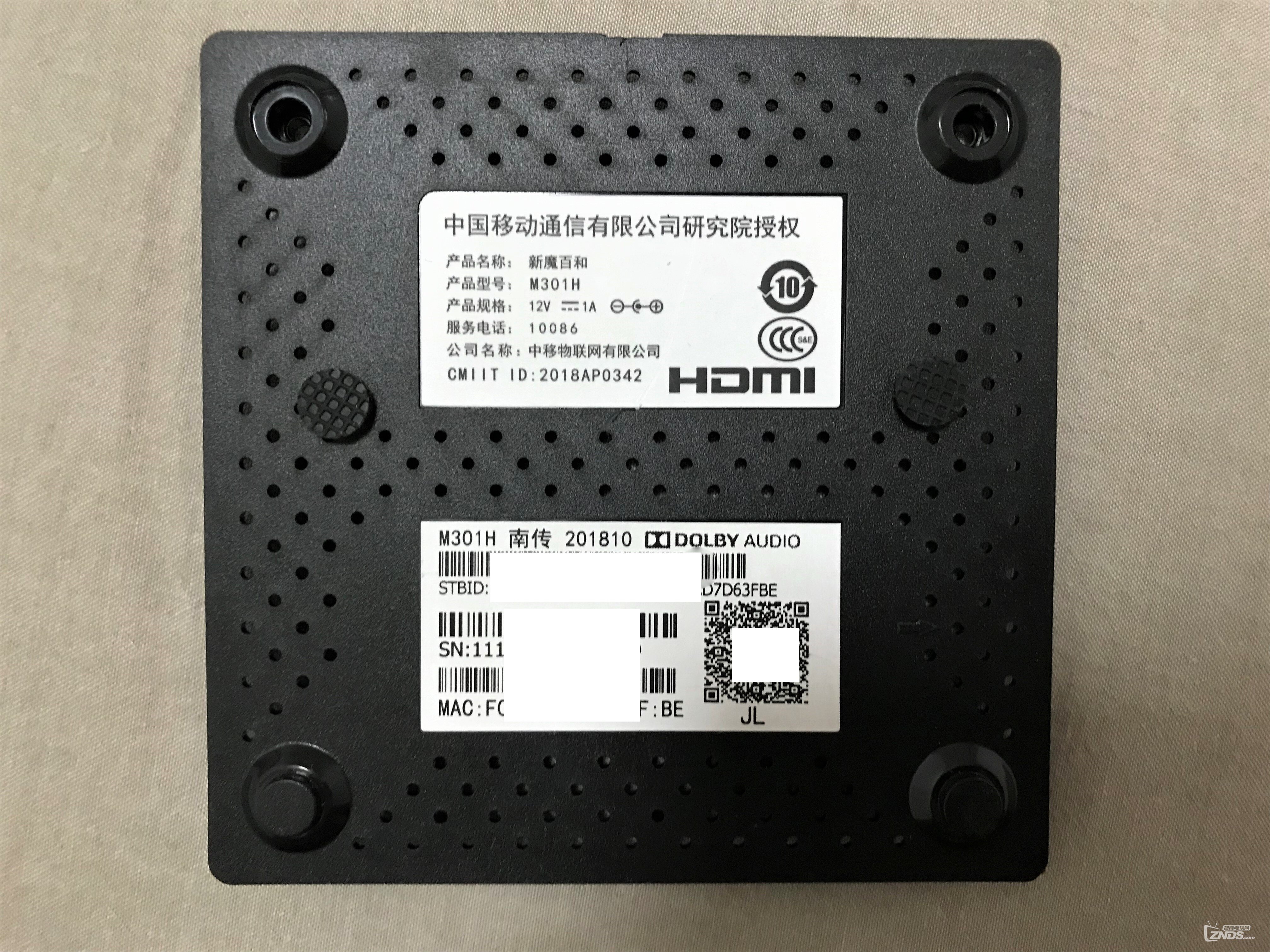

如题，南传，九联代工，201810生产，新款，板子上面啥也没有。

回复

Dannyzou| 来自广东 发表于 2021-6-24 22:24

TTL接口如图一，短接刷机如图二，刷机开始如三，希望可以有用。




tclwzy123| 来自辽宁 发表于 2018-12-8 07:59

第2张图最下面的3个大锡点左RX 上TX 右地，在旁边右侧有两个三极管空位没有焊接，有动手能力的自己焊接上，上管是NPN,下管是PNP,建议使用S8050+S8550

nj528| 来自四川 发表于 2023-9-26 16:17

U盘强刷包会卡刷机界面不动

hyowj| 来自广东 发表于 2023-2-25 15:19

请问无灯无显示这样的故障能刷吗？

tuzibaibai| 来自四川 发表于 2022-12-22 20:38

我焊接上后ttll是乱码呢

nj528| 来自四川 发表于 2022-12-1 11:18

kokil 发表于 2019-10-8 15:00
可以救，我感觉论坛上某固件刷了就死，短接可以恢复，我已经试了几次了
一样是JL 广东南传 ...

求U盘刷机包？？

nj528| 来自四川 发表于 2022-12-1 11:13

jiang_zhi 发表于 2019-3-26 14:43
**** 作者被禁止或删除内容自动屏蔽 ****

无法输入
RX不正确
是否解决？

碎心1379829| 来自广东 发表于 2022-5-25 21:05

2内存芯片路过这是4内存芯片。QQ510396667

kingylh| 来自江苏 发表于 2022-4-23 19:53

图上看不清楚。有补全的帮忙发个清楚点的图吗？

hyn020| 来自广东 发表于 2021-11-4 19:35

erisceo 发表于 2019-9-19 16:11
新魔百和M301H 南传201810，可能刷错固件，现在开机出现中国移动界面后，黑屏，灯由绿变红，有办法救吗？ ...

我的也是这样，还有救吗？

xiaoqianli| 来自广东 发表于 2021-10-18 21:29

Dannyzou 发表于 2021-6-24 22:24
TTL接口如图一，短接刷机如图二，刷机开始如三，希望可以有用。

按照图二短接后开机不亮了，无法刷机
