机顶盒刷机时实在找不到短接点的解决办法

kingtt1994 · 发表于 2017-6-7 13:27

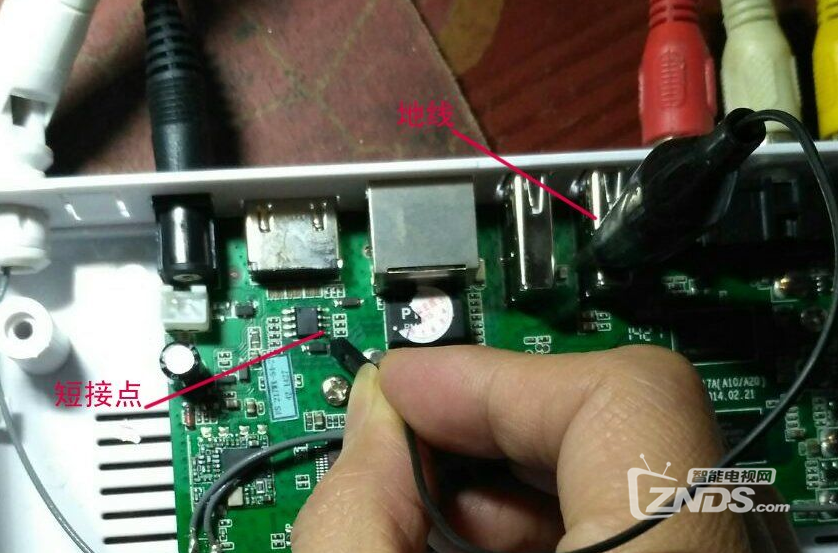

网络机顶盒刷在刷机时最难的步骤就是找短接点，如果闪存采用TSOP封装，还可以对其引脚进行短接，但是如果闪存采用BGA封装，往往就没有办法了。其实短接的两个点其中的一个点就是地线，可以取机顶盒上的USB接口的金属壳体部分作为地线，然后再找另外一个短接点。这个短接点只能凭运气自己试了，一般来说图中所示的八脚芯片很有可能是另一个短接点。进行短接操作会不会烧掉机顶盒元件，这个不太清楚，也许有这个可能。不到万不得已，还是不要轻易尝试这种碰运气的短接方式。

注意：

在短接八脚芯片时，首先应确定地线，如果其中一个引脚能够与USB接口金属外壳导通，而其他七个引脚不能与外壳导通，则该引脚为地线。此时便可以短接如下图所示的两个引脚：第1号（标有CS的引脚）和第4号引脚（标有GND地线的引脚）。注意标有VCC的第8号引脚是带电的，不能短接，短接之前一定要测量好对地电压再操作以免烧坏元件。

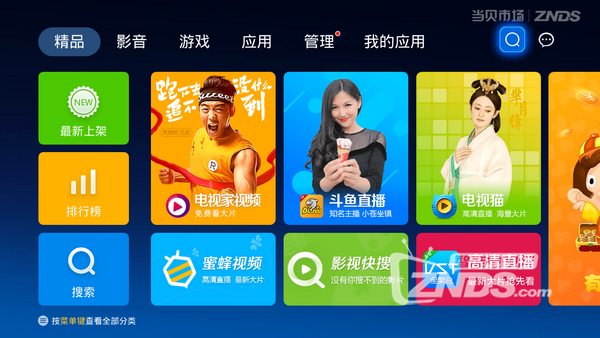

想要获取更多内置资源还可以下载当贝市场安装各种直播、点播软件及电视游戏来扩展更多的影视剧。

当贝市场直接下载地址：https://webapk.dangbei.net/update/dbmarket.apk

18006172970 · 发表于 2020-6-4 13:57

先把机器刷成砖，再把砖头刷成机器，我都佩服自己在ZNDS学到的刷机技术！

kingking2 · 发表于 2017-6-7 13:31

学习学习！

sosaf · 发表于 2017-6-8 10:11

感谢分享，ZNDS有你更精彩:)

ufo7517 · 发表于 2017-6-8 14:41

学习学习！

烟雨阁 · 发表于 2017-6-8 20:49

楼主用心了，内容非常精彩。

1973839215 · 发表于 2017-6-8 21:39

学习

nkzxdsw · 发表于 2017-6-8 21:45

学习学习！

魔百和真擦蛋 · 发表于 2017-6-11 22:36

正需要啊，感谢楼主无私分享！

sxycly111 · 发表于 2017-6-13 13:12

符合双方还是符合双方对话方式首付

獅子 · 发表于 2017-6-15 14:13

学习学习！

317711260 · 发表于 2017-6-16 08:44

强烈支持楼主ing……

dxs.888 · 发表于 2017-6-16 09:50

很给力，ZNDS有你更精彩！

晴空战士 · 发表于 2017-6-18 23:21

感谢分享，ZNDS有你更精彩:)

hshengw · 发表于 2017-6-21 00:18

谢谢楼主分享

鲁西南卫星 · 发表于 2017-6-27 01:59

看一看。
