「拆解」小米对讲机拆解、改装

小妞给爷笑笑 · 发表于 2017-3-23 14:50

小米对讲使用了一段时间，优点不说了，的确是好产品，说说主要的不足：1、频点没有400-470会有些难过（等大神破解）；2、手绳的位置在握持时很舒服，但是！装上了子对讲机就立不起来了是什么鬼？3、没有三防功能。
在使用的这段时间里。把天线换成了一个短一些的比较容携带一些；用胶水粘上了一个金属背夹，有背夹太重要了，别在背包上没有夹子真不行啊。
*机身已经用酒精染料涂摸多次，那么拆解的过程中大家可以自已对小米对讲的防水性能有个评判。

拆下自粘的背夹。

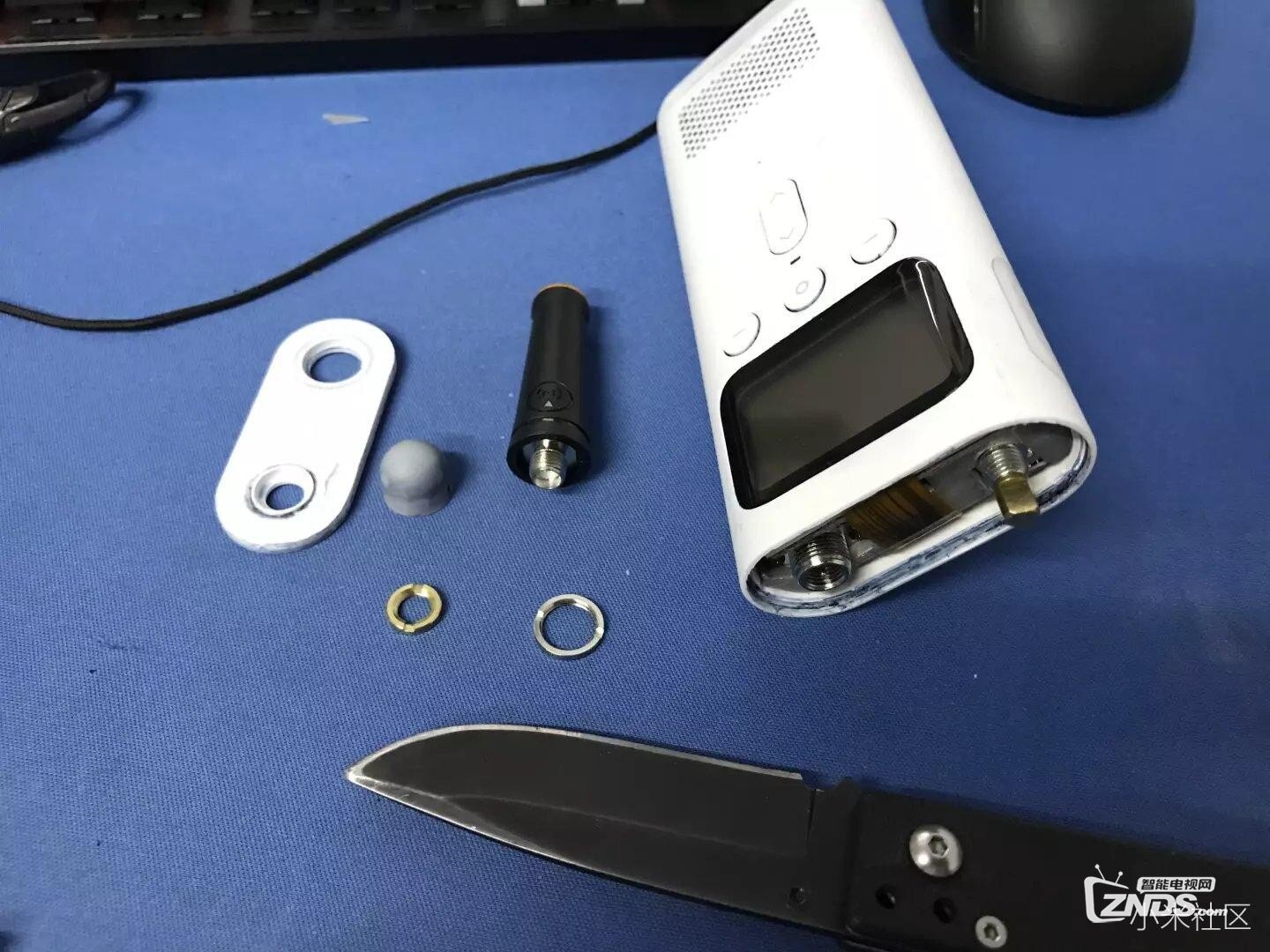

顶部，撬起开关键后，卸下两个端子的固定环，上盖打开。

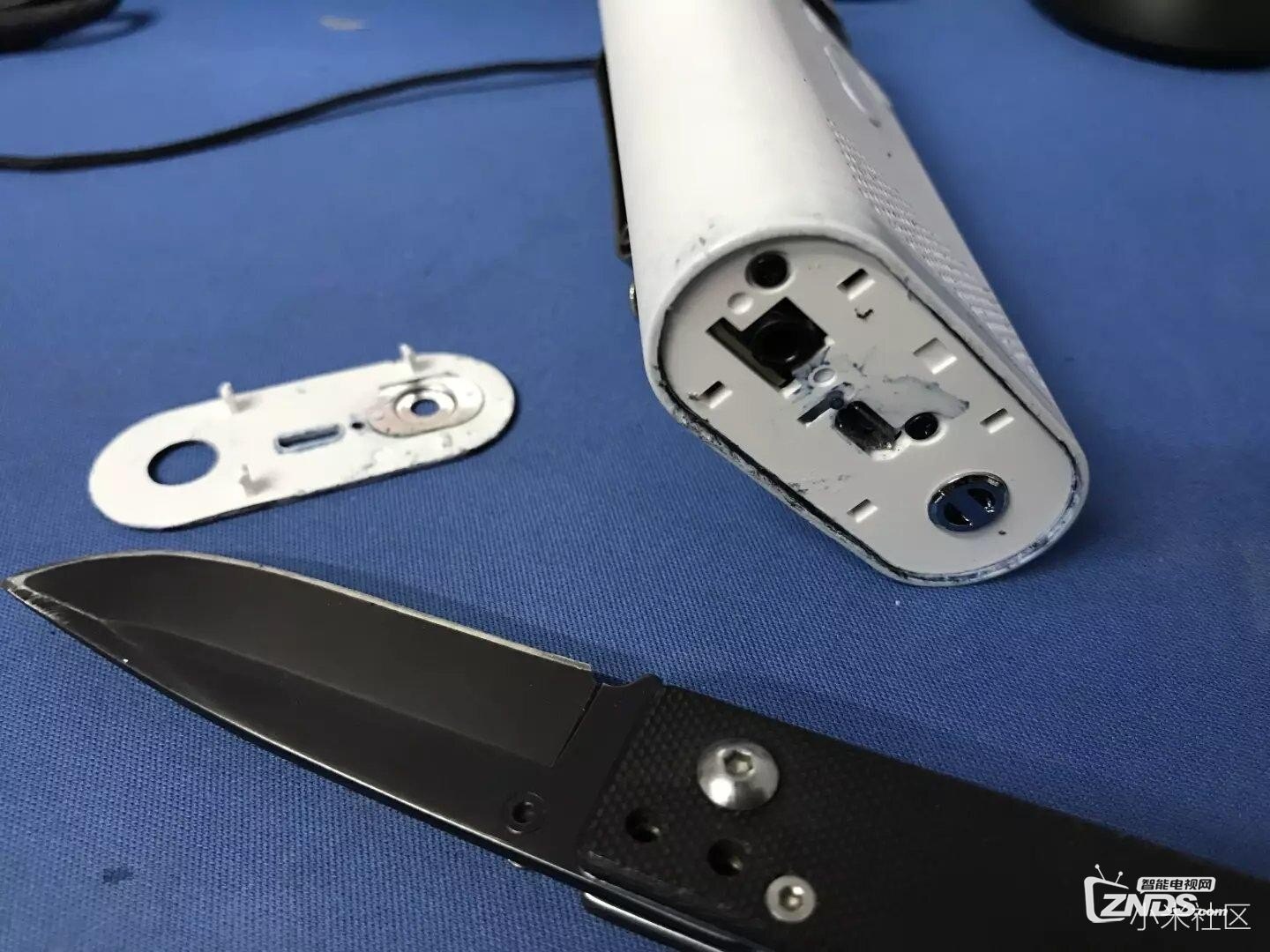

开底部装饰盖。

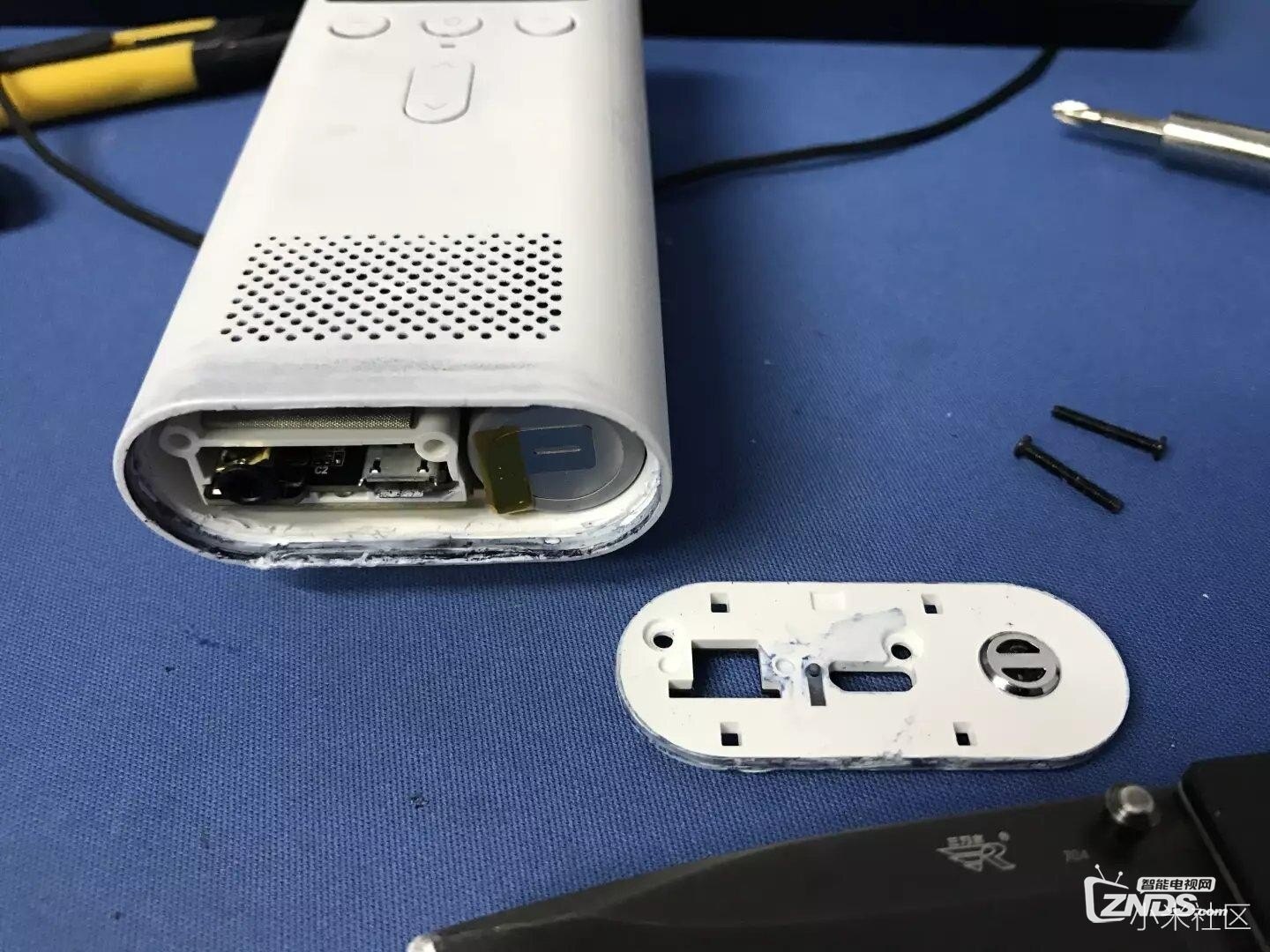

卸下两颗螺丝后再开第二层。

按照网上图片对照螺丝位，开窗，结果因为电池牢牢的被粘在壳体上无法拆出主板。

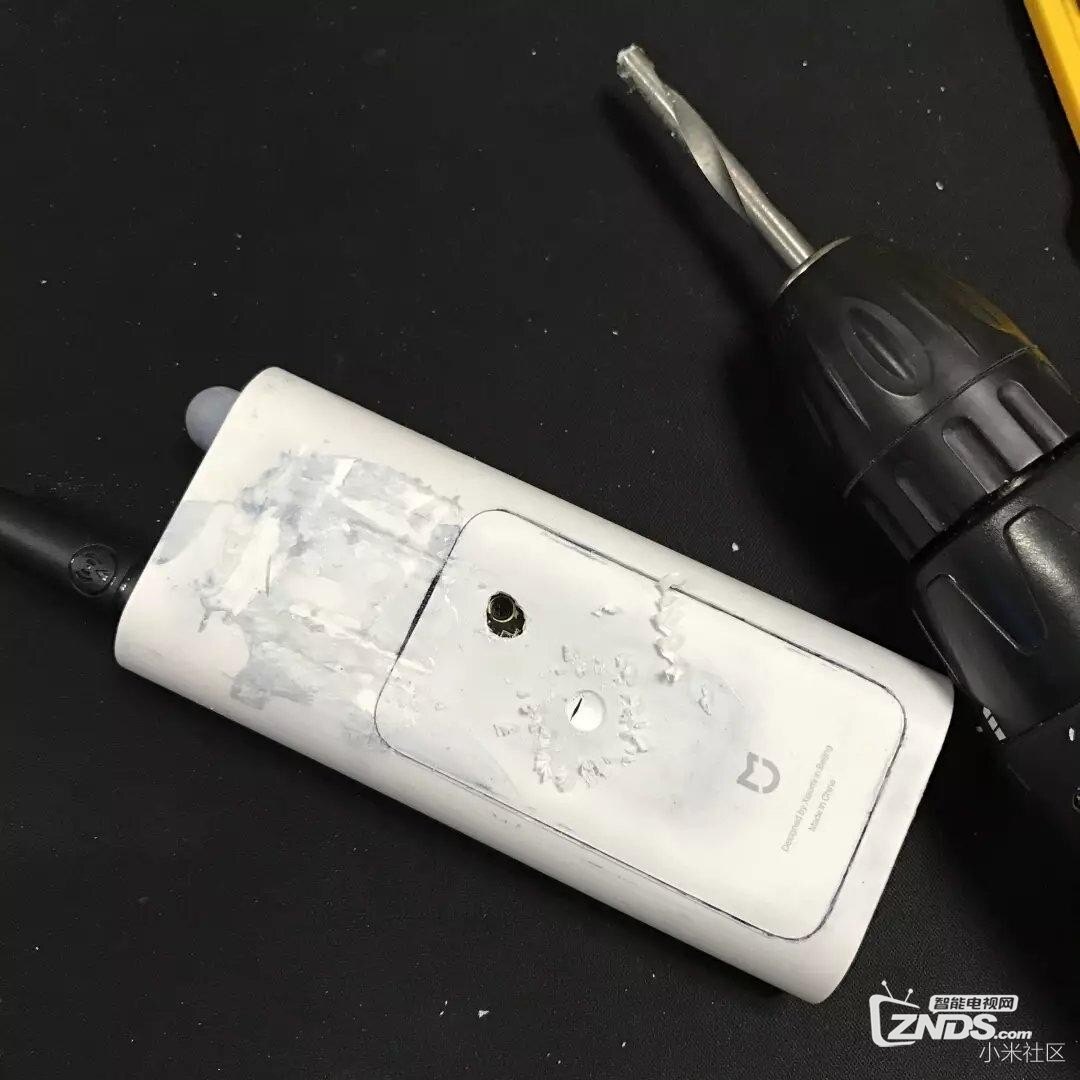

于是又回到了老路上，爆力撬起后盖。

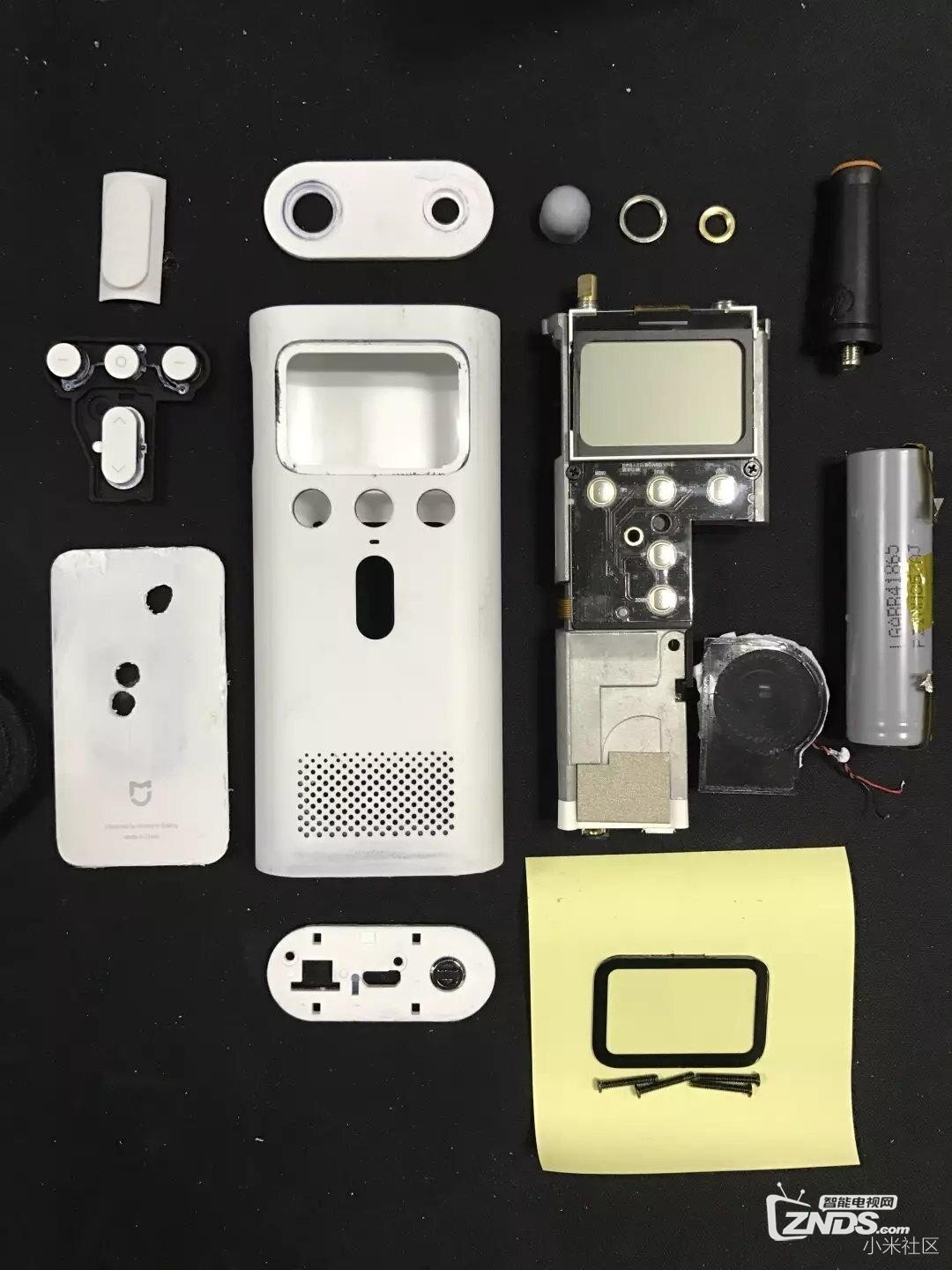

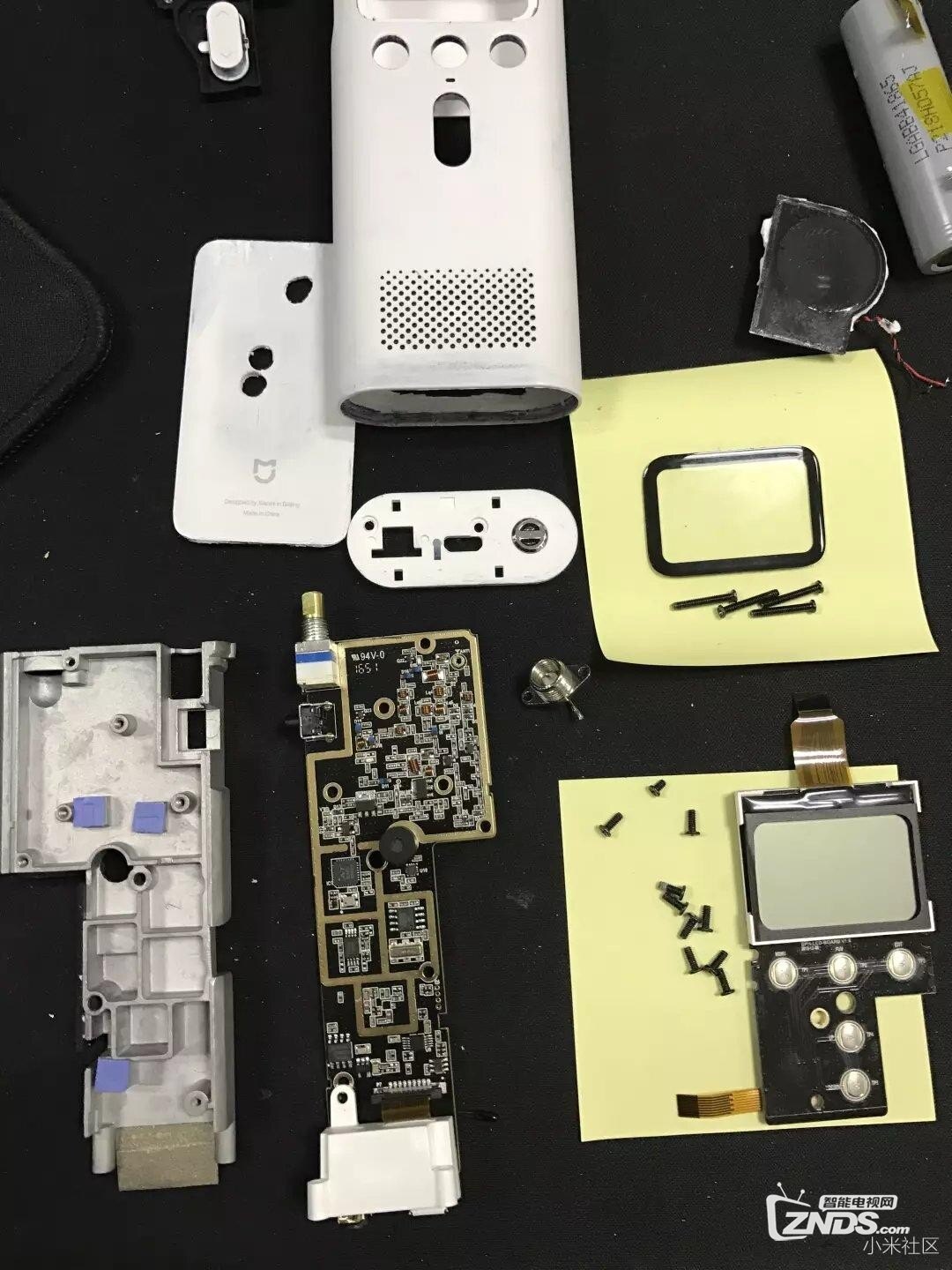

所有零件的全家福。MIC和SPK上面都有防尘、水的覆膜，所有零件接缝都有粘合（这叫什么焊接，我对工艺不太了，大致可以理解为密封粘合），而下方的充电和耳机端子是在一个独立的密封盒子里，所以小米对讲机绝对防水。防到什么程度我不太了解，但应该和IPHONE6差不多，都是官方没有承认，但已经具备了相当的能力。

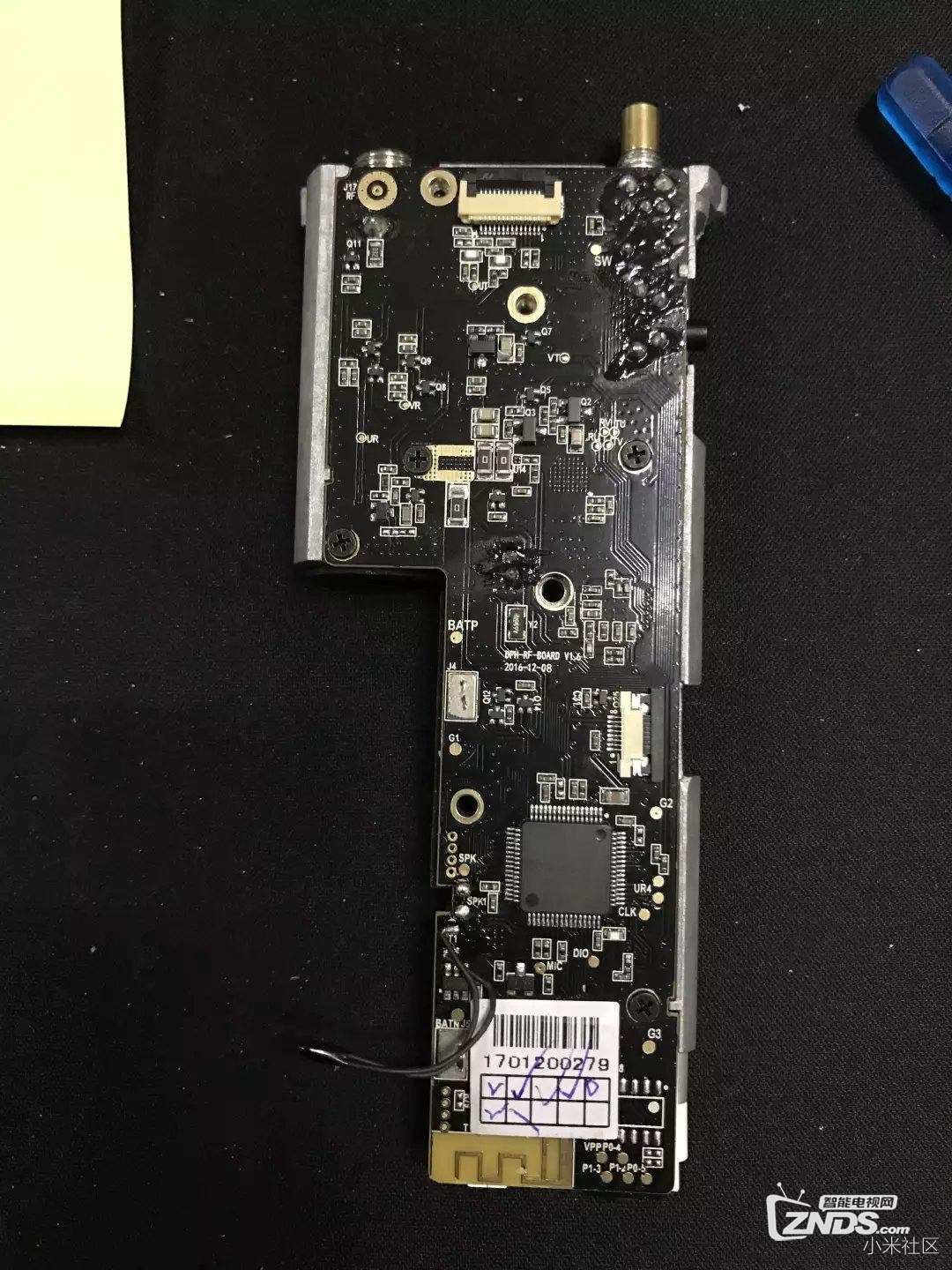

主板，后面的拆拆拆，可能就不是很多人关注的了。不过为啥非要拆的这么彻底呢？那就是因为有病了。嗯，嗯。螺丝癖。

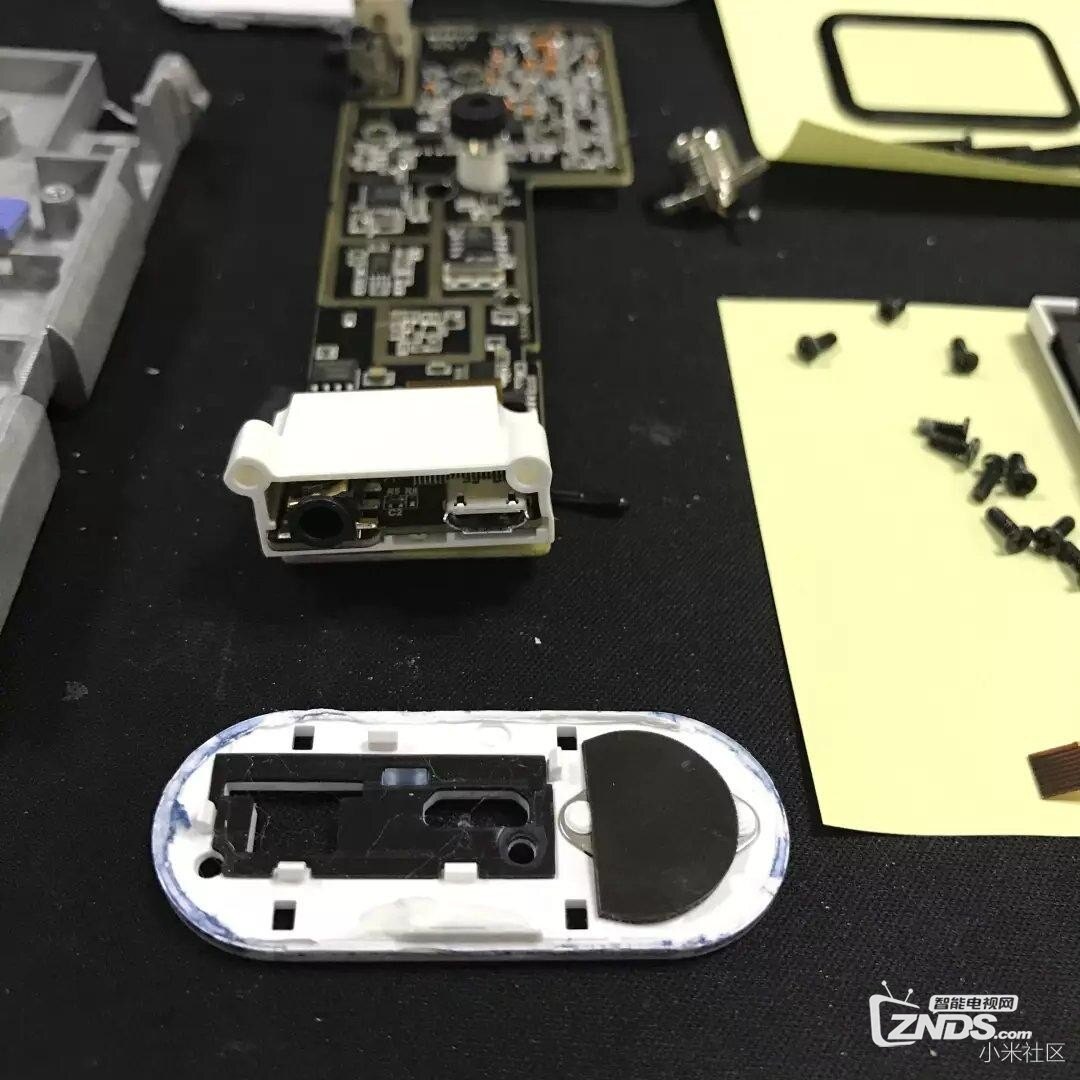

密封的耳机、充电接口。

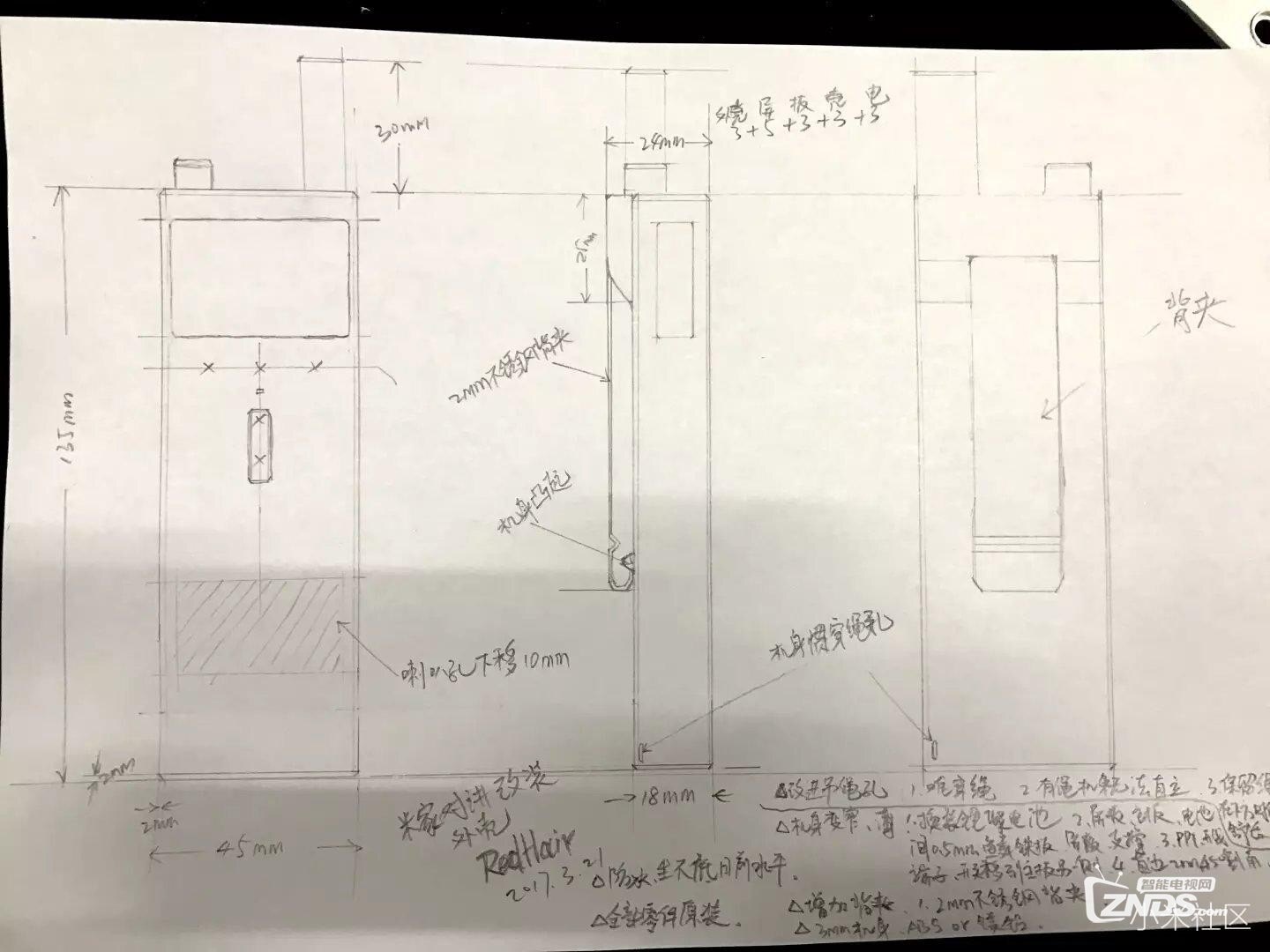

作为多年的螺丝癖重症患者。我最后设计了这个。在不改动现有整体布局和零件的情况下，我重新设计了小米对讲机的外观。（宽度和厚度尺寸会略有误差。）
本稿主要针对开头的一些个人认为的缺点进行了改进和轻、薄化处理。手绳转移到下部侧面；增加了背夹，全机最厚处与原厚度相当，无零件改造，仅开关、PPT，天线端子的安装位置移动到主板另一侧。长度加长，把充电和耳机端子下移保证厚度（无零件改造的妥协）。尺寸需要开模时论证，宽、厚可能略有增加3mm左右。剩下的就是工艺大神实现了。嗯，现在还有3D打印。：）

主体采用直边2mm的45度倒角（握感和坚固度都可以照顾的设计是俺非常喜欢的）。

补：也不怎么就鬼迷心窍了呢，图上所有2mm处为1mm。MIC需要从增高的ABS垫块上拆下来直接焊到主板上。嗯，应该没落啥拉。

山阴路的夏天 · 发表于 2017-3-23 15:05

这个厉害哦涨知识了感谢楼主的分享！

maojuzhan · 发表于 2025-10-28 16:03

大佬你好，我看了你拆小米对讲机1的帖子，请问有没有尾插小板背面清晰照片，我换尾插，不小心把后面保护电路的芯片吹下来了，现在继续清晰照片，谢谢！

sz1667 · 发表于 2025-10-29 08:08

手绘图那么给力，CAD或者SW应该也不在话下才对。

傲剑至尊 · 发表于 2025-11-20 15:29

谢谢分享

ovj520 · 发表于 2025-12-3 21:52

厉害
