有线电视机顶盒和老款电视连接图文教程！

微笑，一路向前 · 发表于 2016-6-22 13:10

虽然近两年智能电视发展迅速，但是中国大部分家庭目前还在使用老款电视机！不过同样也可以连接有线电视机顶盒。

有线电视机顶盒和老款电视连接图文教程！

那么究竟该如何连接呢？具体的操作步骤请看下面：

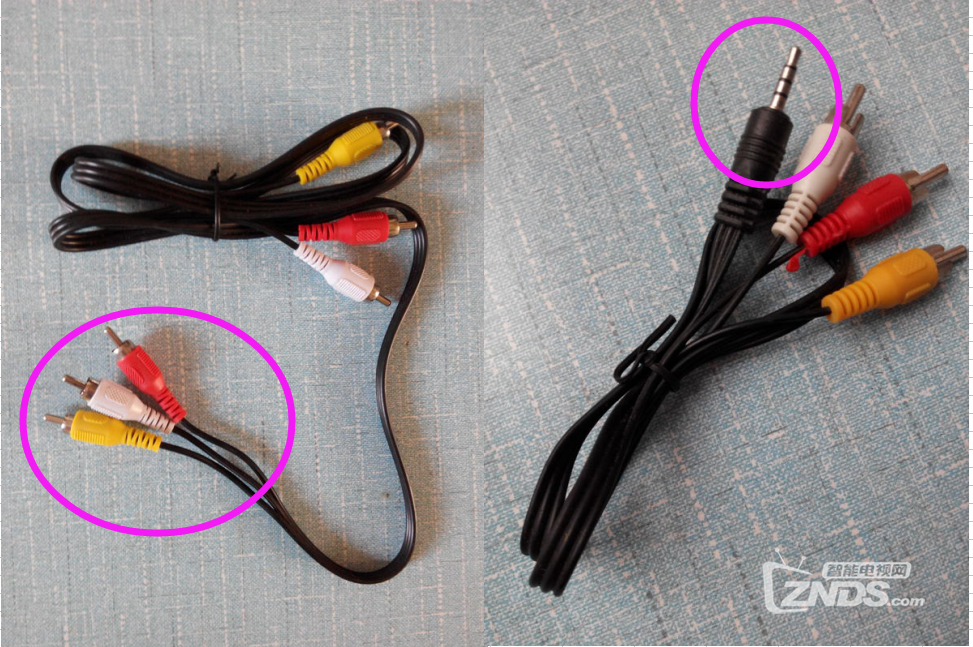

一、首先我们需要准备一个AV线（有两种）如下图：

有线电视机顶盒和老款电视连接图文教程！

二、电视机具有多个信号输入，设有音视频输入、输出、射频输入及电脑输入。无论是音视频信号输入还是输出，同样是各设置有三个孔，黄孔为视频、红和白孔是音频左右声道，且插孔的附件位置都有功能标注。还有些电视机的输入插孔不是三个孔，而是三芯的一个孔，一般自带一转三的视频线，供用户使用

有线电视机顶盒和老款电视连接图文教程！

三、有线电视机顶盒的输出是音视频信号，输出的设置有三个孔，黄孔为视频、红和白孔是音频左右声道

有线电视机顶盒和老款电视连接图文教程！

四、有线电视机顶盒的输出与电视机连接，使用常用的音视频线（如图），按照插头插孔的颜色对应插入。如果电视机有多路音视频输入插孔，可以把有线电视机顶盒的输出对应于电视机的AV1，再把电视机的信号源确定为AV1，就可以观看有线数字电视节目了。、

有线电视机顶盒和老款电视连接图文教程！

目前使用的机顶盒有标清机顶盒和高清机顶盒，供用户根据各自的情况选购。

标清与高清的区别

所谓标清

是物理分辨率在720p以下的一种视频格式。720p是指视频的垂直分辨率为720线逐行扫描。具体的说，是指分辨率在400线左右的VCD、DVD、电视节目等“标清”视频格式，即标准清晰度。而物理分辨率达到720p以上则称作为高清,（英文表述High Definition）简称HD。关于高清的标准，国际上公认的有两条：视频垂直分辨率超过720p或1080i；视频宽纵比为16：9。

高清机顶盒

是指收看高清电视需要的设备，除了满足高清频道之外，还具有高清交互数字电视的网络功能，享受网上教育、网上预约挂号、网上缴费等“一站式”网上服务，2009年9月28日，中央电视台第一套节目和北京卫视、上海东方卫视、江苏卫视、湖南卫视进行了高、标清同播。高清机顶盒可以连接摄像头、游戏机和鼠标等外接设备。

在实际使用中，大多使用的是标清机顶盒，其价格低于高清机顶盒，数字电视机顶盒绝大多数采用标清机顶盒，观看效果适中，为大多数用户所接受。
