创维爱奇艺i71电视盒拆解,内部空间紧凑

  [复制链接]
发表于 2013-11-19 10:36 | 显示全部楼层 |阅读模式 | 来自浙江
>>免登录体验极速满血版deepseek -R1 671B大模型
在本人近期入手的三个盒子当中，创维爱奇艺i71是最小巧的一款。同样处理方案下，如何实现的呢？带着好奇心，今天对其进行了拆解，特将内部详细构造分享给大家。
　　

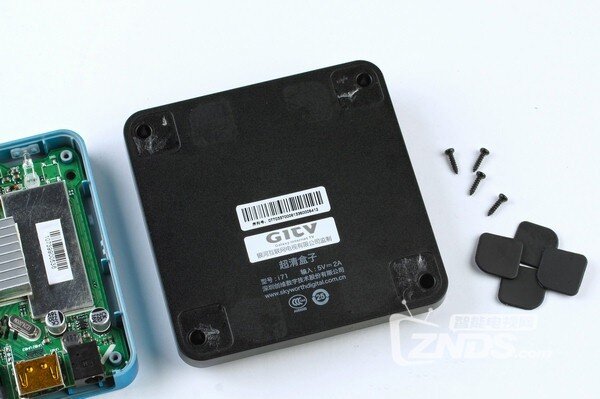

　　盒子背面四角有防滑胶垫，拆机就从这入手。首先取下双面胶粘着的胶垫，底下有四个螺丝。拧下来之后，前后壳还有些卡扣，用撬棒沿着一个方向撬开就完成拆解了，整个过程并不麻烦。
　　

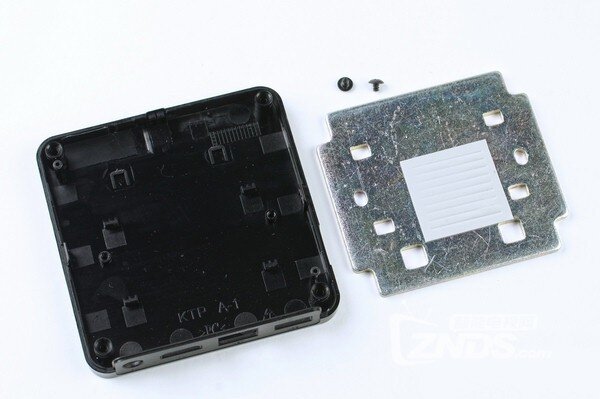

　　底壳内侧带有配重金属板，通过俩螺丝固定在后盖上，同时金属板对于散热也有一定促进作用。
　　
　　这个金属板重量有120g，占整机的一半。之所以加上它，应该主要还是想提升整机的手感，要不就会显得太轻了。
　　

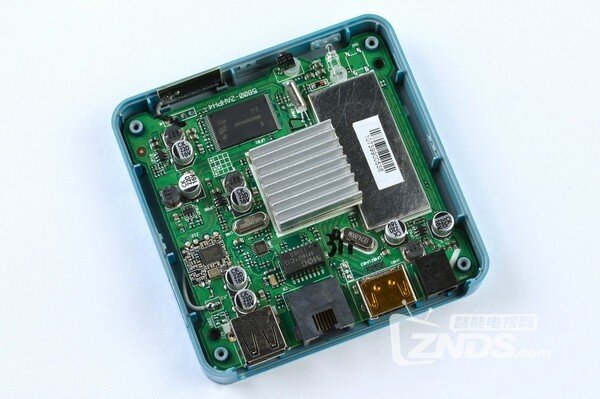

　　只比机身小一圈的主板正好固定在四个螺丝柱上面。由于电视盒不用自带电池，也没有屏幕，所以整个机身里面能放下主板基本就可以了，没有多余的空间。主板上元件排布也较为紧密，内部比较紧凑，因而使得整机尺寸控制得比较好。
　　

创维爱奇艺i71电视盒拆解,内部空间紧凑

创维爱奇艺i71电视盒拆解,内部空间紧凑

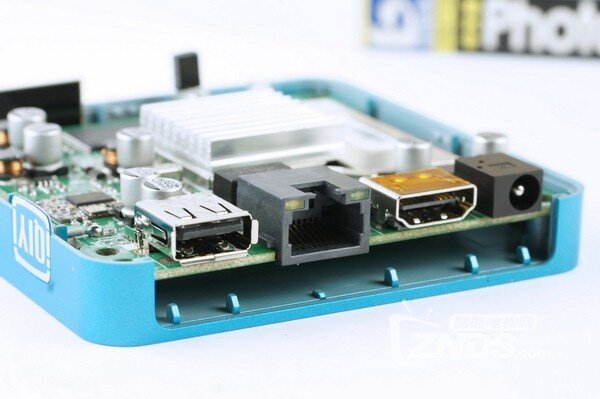

　　四个接口，比较牢固。主板单面贴片设计，后侧没有元器件
　　　　

创维爱奇艺i71电视盒拆解,内部空间紧凑

创维爱奇艺i71电视盒拆解,内部空间紧凑

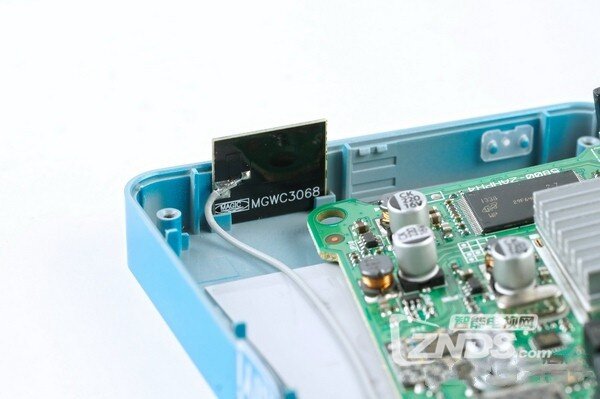

　　通过双面胶固定在侧边
　　

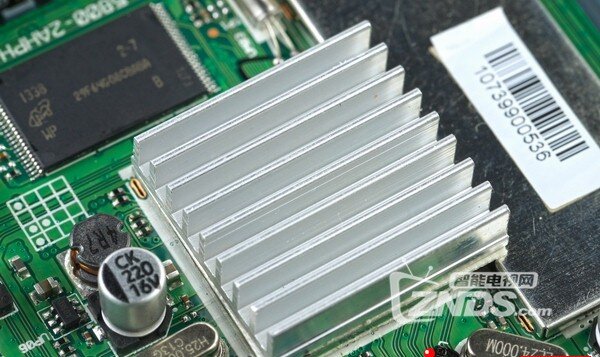

　　在之前拆乐视盒子时已经见过这样的散热片设计，是覆盖在CPU上面的，跟后盖内侧金属板相连。爱奇艺盒子的CPU上面有金属屏蔽罩，里面封装着的就是AML8726-MX处理器。
　　

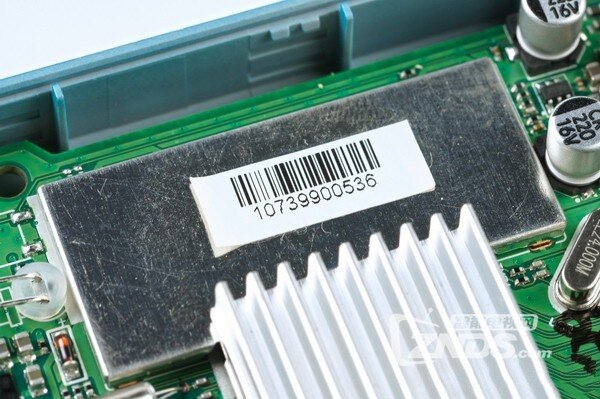

　　CPU旁边的屏蔽罩底下不出意外是RAM内存，从所占面积来看估计是由两颗芯片组成。
　　

　　来自镁光的Flash闪存，编号29F64G08CBABA，MLC架构，8GB大小。一般的电视盒都是4GB，爱奇艺这款闪存比较大。
　　

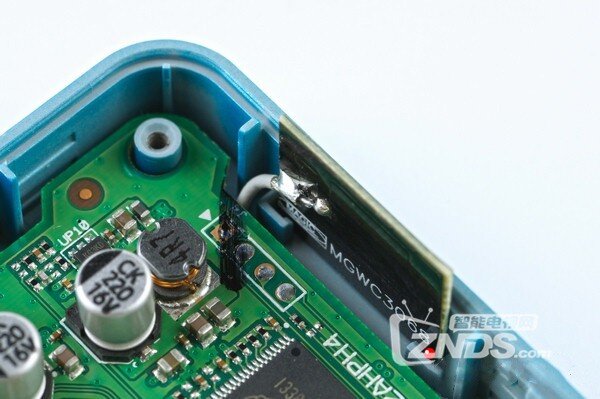

　　来自瑞昱REALTEK的WiFi模块，编号RTL8188EUS。它支持802.11b/g/n，数据传输速度理论最高150Mbps。从无线芯片来看，本机没有支持蓝牙的可能性，因为并非WiFi+BT的整合模块，也没有单独的蓝牙芯片。
　　

　　来自MNC的网络变压器，编号H1601CG。这款芯片在RJ45以太网接口旁边，主要用于接入有线网时的抗干扰和信号增强/保护。
　　
　　来自SMSC的以太网收发器，编号8720A。这款芯片也就是有线网卡，支持10M/100M自适应，具备体积小、功耗低的特点。
　　

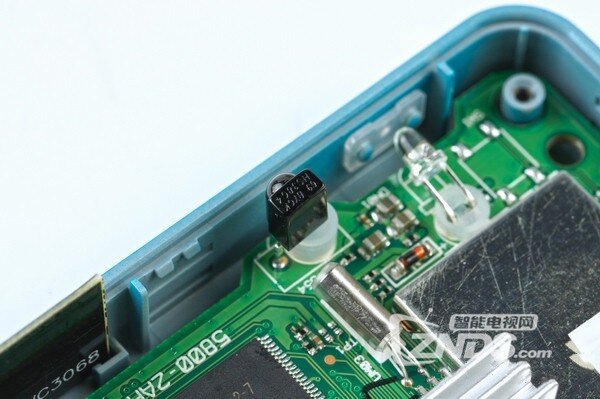

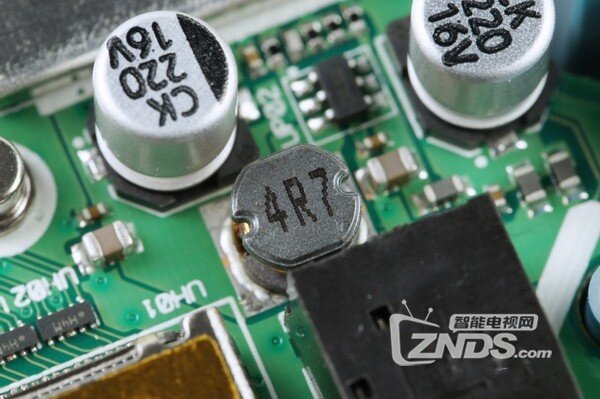

　　上图中标号KG3KD的应该是三极管，下面几张图是其它一些电阻电感的特写——
　　　　　　
　　　　　　小结：

　　创维爱奇艺电视盒的内部空间紧凑，主板固定牢靠，芯片屏蔽和散热结构也比较用心，做工还算是可以的。就元器件本身而言，多个主要芯片是盒子产品当中惯常采用的，没有太多新的惊喜。
