九联403HS改装wifi教程

我嘞个神啊 · 发表于 2026-2-12 20:39

话不多说直接上图需要配合一个带wifi开关的固件目前测试只有UWE5621DS可以适配使用注意天线都要连接好否则就是wifi信号不好或者蓝牙信号不好尤其是蓝牙的天线电容一定要按照我的图上改跟原来的天线线路断开！！

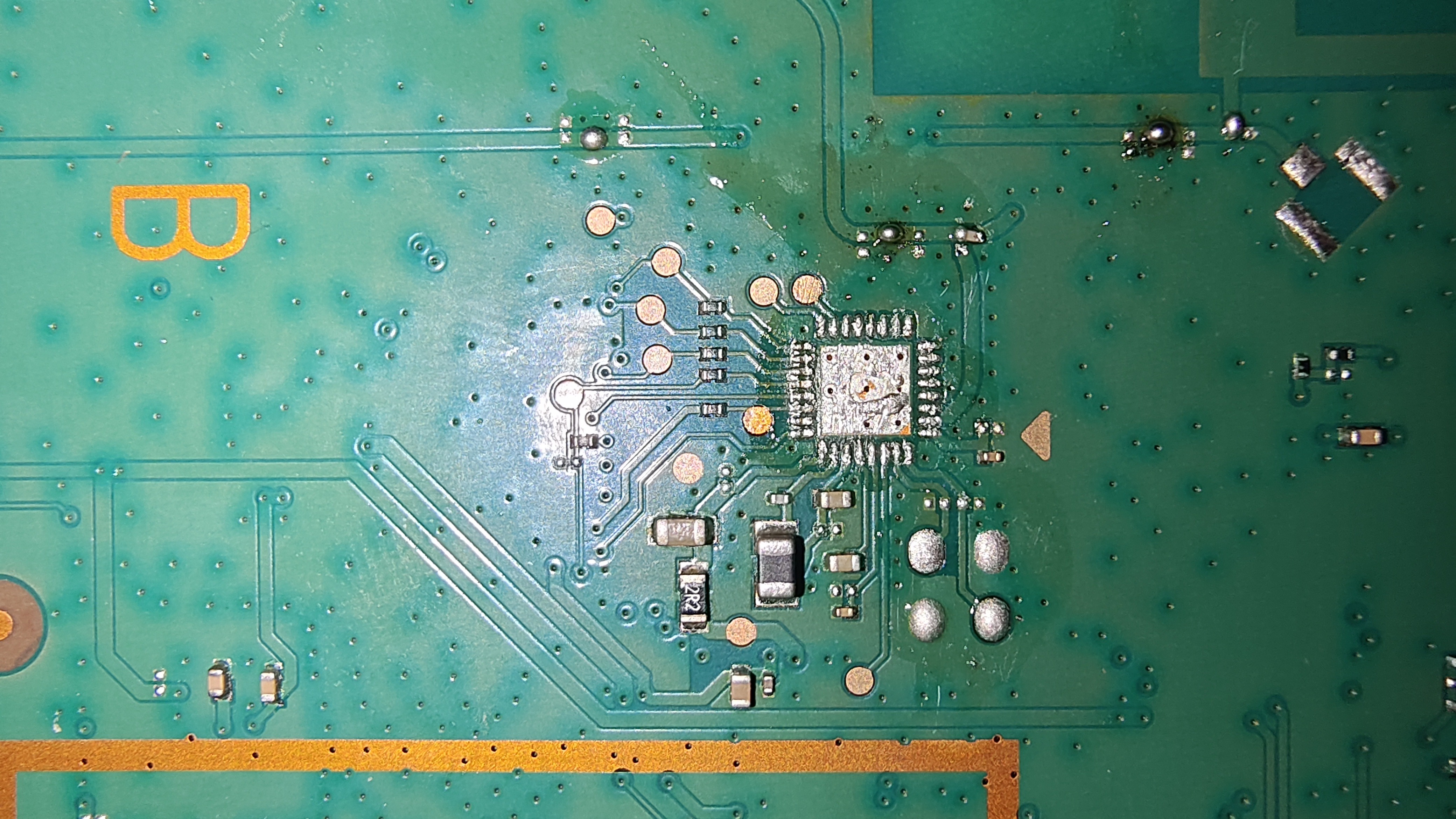

改后卸载蓝牙芯片和晶振↑

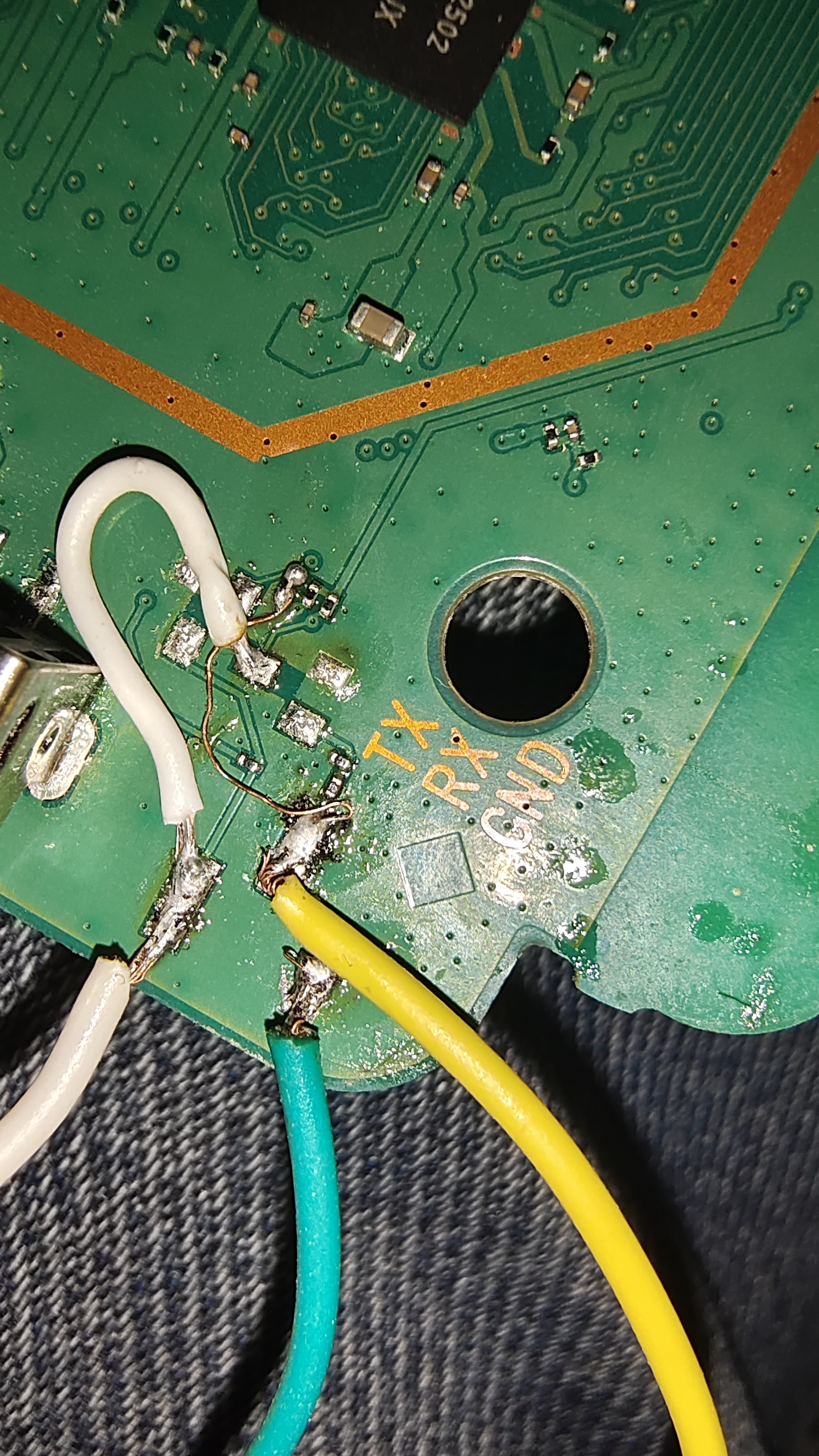

TTL接法电阻都是10K电阻不小心捅掉的自己补10K电阻即可

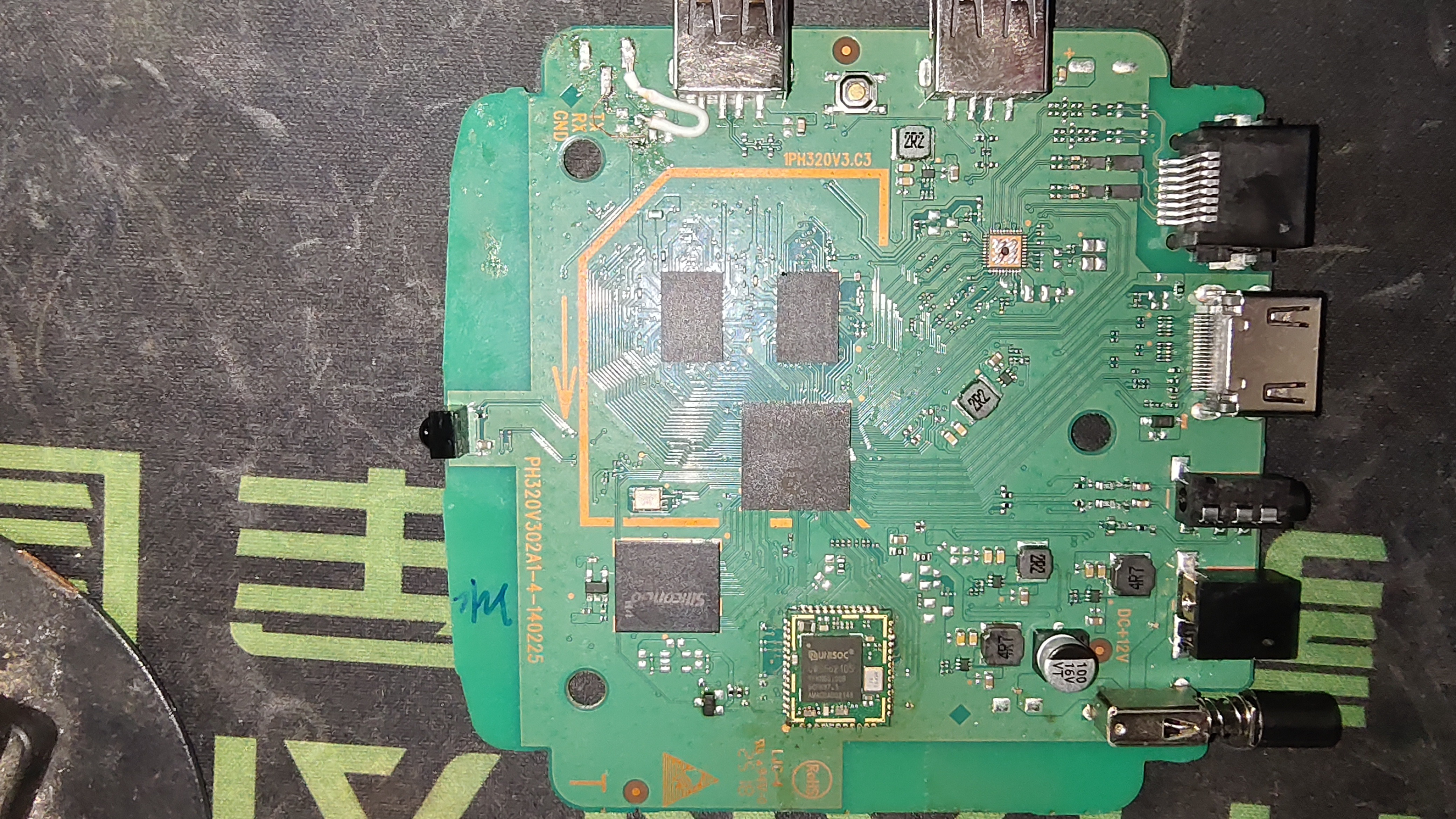

主板正面↑

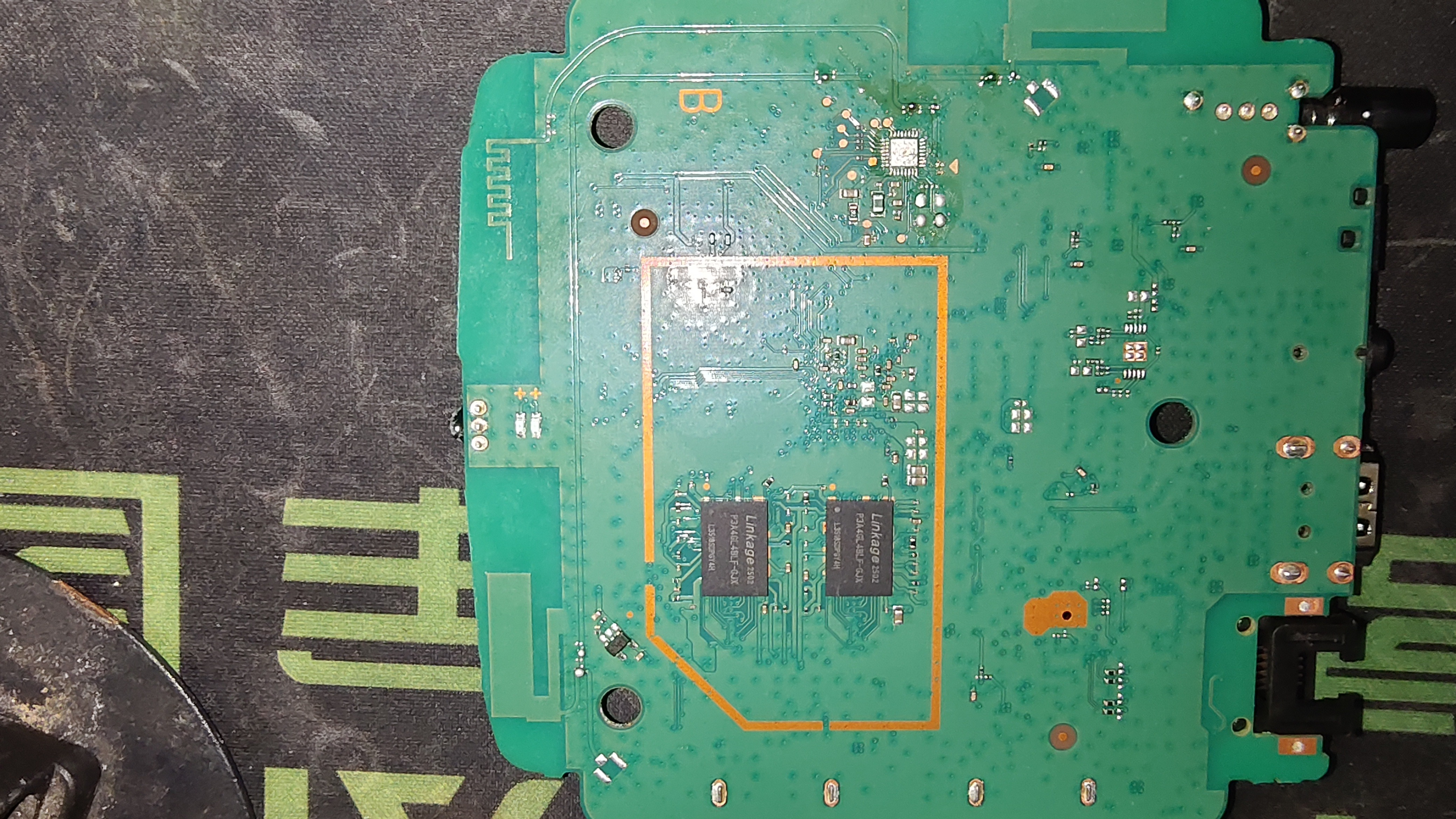

主板反面↑

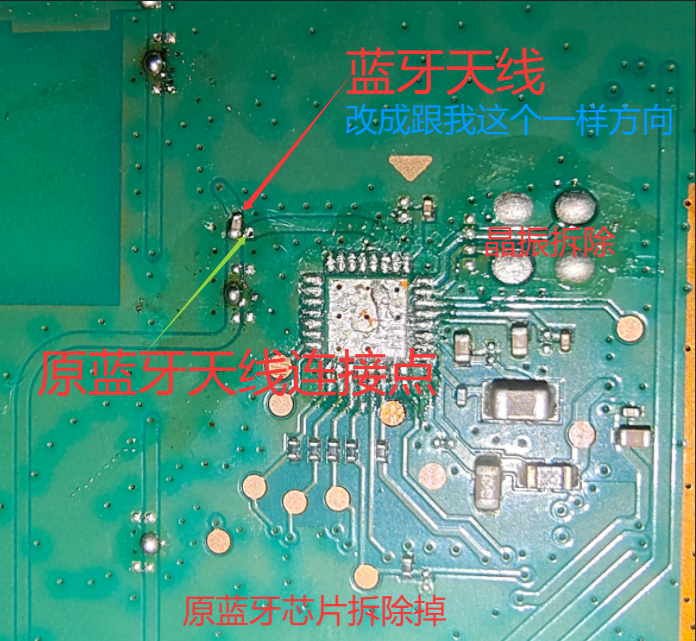

注意这是重点区域！！！！

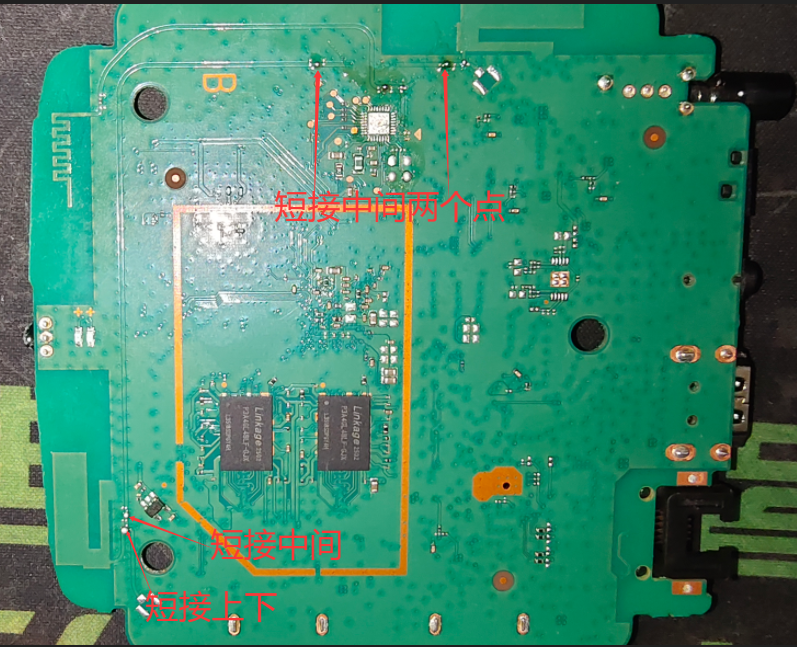

wifi天线需要短接↑

推荐固件TTL烧录固件：

游客，如果您要查看本帖隐藏内容请回复

j1057695508 · 发表于 2026-2-12 20:53

？？？？？

晨星电器 · 发表于 2026-2-12 21:52

小马哥1234567 · 发表于 2026-2-12 22:00

感谢分享，论坛有你更精彩！

cxincn · 发表于 2026-2-12 22:10

论坛有你更精彩！

dreamtrue1985 · 发表于 2026-2-12 23:27

收藏学习！

lmdk521 · 发表于 2026-2-13 10:42

感谢分享，论坛有你更精彩！

1337565980 · 发表于 2026-2-13 12:06

403HS换无线模块用413HS的包刷就行。

唐永军 · 发表于 2026-2-16 12:30

gfghhj

BG5EAG · 发表于 2026-2-28 08:17

wifi天线需要短接↑
