手把手教你晶晨S905L3B机顶盒改造,变废为宝!

  [复制链接]
发表于 2026-1-26 10:25 | 显示全部楼层 |阅读模式 | 来自上海
在电子废弃物激增的当下,搭载晶晨S905L3-B芯片的机顶盒(如内蒙联通E900V21D)因其四核Cortex-A53架构+4K解码能力,成为低成本改造的绝佳选择。相比直接丢弃,通过刷入Armbian系统(基于Debian/Ubuntu的轻量级Linux),可将其变废为宝!

1. 硬件准备与拆解

拿到一台中兴ZXV10 B860AV3.2-M机顶盒(或其他采用S905L3B芯片的设备),首先要做的是确认硬件配置。这款设备通常配备4GB RAM和32GB eMMC存储,支持杜比音效,性能足以运行轻量级Linux系统。

拆解工具准备清单:

十字螺丝刀(PH0或PH1规格)
塑料撬棒或废旧信用卡
防静电手环(可选但推荐)
放大镜或手机微距镜头(用于观察电路板细节)
拆机时需要注意,大部分机顶盒采用卡扣+螺丝的固定方式。先卸下底部所有可见螺丝,然后用撬棒沿边缘慢慢撬开。我第一次拆解时就因为用力过猛,导致一个卡扣断裂——这是个需要耐心的话。

拆开后盖后,你会看到主板布局。S905L3B芯片通常覆盖着散热片,周边有内存颗粒和存储芯片。重点寻找两个关键位置:

短接点:位于HDMI接口附近,可能标注为"CLK"或"GND"
TTL接口:四针排针,标注为GND、RX、TX、VCC(部分机型可能缺少VCC)
安全提示:操作前务必断开电源,使用防静电措施。金属工具接触电路板时需格外小心,避免短路。

2. 刷机前的准备工作

要让这台"废品"重获新生,需要准备以下工具和文件:

软件工具包:

Amlogic USB Burning Tool v2.2.4(线刷工具)
balenaEtcher(镜像烧录工具)
开心电视助手4.0(ADB调试工具)
MobaXterm(SSH连接工具)
系统镜像选择:

第三方安卓9固件(如EmotnUI)
Armbian系统镜像(推荐ophub维护的版本)
# 检查下载的镜像完整性(Linux/Mac)
sha256sum Armbian_23.02.0_Aml_s905l3b_bullseye_5.15.80.img.xz

硬件方面需要准备:

双公头USB线(建议选用带磁环的抗干扰型号)
8GB以上U盘(实测USB2.0兼容性更好)
镊子或短接神器(淘宝可购)
特别提醒:不同批次的机顶盒可能有细微差异,建议先到论坛查找对应型号的拆机图。我在实际操作中就遇到过同一型号但短接点位置不同的情况,差点导致刷机失败。

3. 刷入第三方安卓系统

刷机过程就像给设备做心脏移植手术,必须严格按照步骤操作:

安装Amlogic USB Burning Tool,导入下载的线刷包(.img格式)
机顶盒断电状态下,用镊子短接指定触点
保持短接同时插入USB线(靠近网口的USB接口)
软件识别设备后松开短接,点击开始烧录

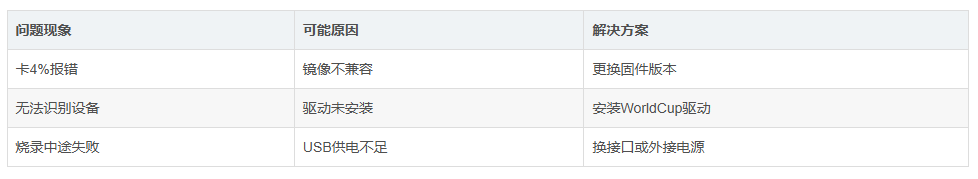

常见问题处理表:


成功刷入后首次开机需要连接网线(无线可能无法激活)。进入系统后建议立即开启ADB调试,这为后续操作铺平道路。通过开心电视助手连接设备,可以方便地管理应用和文件。

专业技巧:在路由器后台为机顶盒分配静态IP,避免IP变化导致连接中断。刷机后如果遥控器失灵,可以尝试用"TV盒子助手"重新配对。

4. 获取Root权限的高级操作

Root机顶盒不是为了删除系统应用那么简单,而是为了突破限制实现更深度的控制。我们采用Magisk方案,这种系统级Hook方式比传统SuperSU更安全。

详细步骤:

通过ADB推送Magisk.apk和Boot.img到设备
使用Magisk修补boot镜像
将修补后的镜像写回boot分区
# ADB备份boot分区示例
adb shell
su
dd if=/dev/block/boot of=/sdcard/boot.img

这个过程需要精确识别设备的分区结构,不同机型可能有差异。我曾在/dev/block/platform目录下花了半小时才找到正确的emmc路径——这就是为什么建议先备份整个分区表。

关键点在于boot镜像的修补和回写。Magisk会创建一个修改过的boot.img,必须确保这个镜像完全匹配你的设备。回写命令看似简单,但一个字母错误就可能变砖:

# 谨慎执行!确保路径完全正确
dd if=/patched_boot.img of=/dev/block/boot

成功Root后,安装"Reboot to LibreELEC"应用,这将成为进入Armbian的钥匙。此时设备已经脱胎换骨,为系统级的改造做好准备。

5. Armbian系统部署实战

Armbian是为ARM设备优化的Linux发行版,我们将把它安装到eMMC中实现裸机运行。虽然ophub的文档说S905系列不支持eMMC安装,但实际测试发现S905L3B可以完美运行。

镜像选择建议:
  • 桌面环境:Bullseye(Debian 11)更稳定
  • 内核版本:5.15.x对多媒体支持较好
  • 桌面组件:建议无桌面版节省资源


使用balenaEtcher将镜像写入U盘时,发现一个有趣现象:USB3.0闪存盘经常失败,而老旧的USB2.0盘却一次成功。这可能与BootLoader的兼容性有关。

启动到Armbian后,通过SSH连接执行安装:

armbian-install

选择125(S905L3B专用选项)和ext4文件系统。安装过程约10分钟,期间不要断电。完成后拔掉U盘重启,设备就会从eMMC启动Armbian。

性能优化设置:

# 启用ZRAM交换空间
armbian-config → System → Swap

# 超频CPU(谨慎操作)
echo 'aml_clock=804000' >> /boot/uEnv.txt

我的设备最终实现了:

  • 28GB可用存储空间
  • 2.8GB可用内存
  • 待机功耗仅3W
  • 稳定运行HomeAssistant服务


6. 深度改造与功能扩展


系统就绪后,真正的乐趣才开始。这台价值不到百元的设备现在可以:

应用场景示例:

  • 家庭媒体中心:安装Kodi+Alist,打造4K影库
  • 物联网网关:运行HomeAssistant管理智能设备
  • 开发测试环境:部署LAMP+PHP测试网站
  • 网络服务:搭建AdGuard Home广告过滤

# 安装Docker简化应用部署
curl -fsSL https://get.docker.com | sh
docker run -d --name homeassistant -p 8123:8123 homeassistant/home-assistant

对于进阶用户,还可以:
  • 编译自定义内核开启更多硬件功能
  • 外接硬盘扩展存储
  • 添加红外传感器实现智能控制
  • 超频提升性能(需加强散热)


我在机顶盒外壳上加装了散热风扇和温度探头,通过脚本动态调节转速。改造后的设备可以7×24小时稳定运行,CPU温度始终控制在50℃以下。

7. 避坑指南与经验分享

三年间我改造过二十多台不同型号的机顶盒,总结出这些血泪教训:

硬件方面:

游客,如果您要查看本帖隐藏内容请回复


一个特别案例:有位网友的机顶盒刷机后WiFi失效,最终发现是需要单独加载无线驱动。这类问题往往需要查阅芯片手册(如RTL8723BS)才能解决。

改造过程中最令人惊喜的是发现这些廉价设备的潜力。一台被淘汰的机顶盒,经过适当改造完全可以替代树莓派完成大多数任务,而成本只有前者的三分之一。
