HK1盒子改良

sfsk · 发表于 2026-1-18 20:46

本帖最后由 sfsk 于 2026-1-20 15:21 编辑

此版本变动如下:
1.去顶外壳顶部螺丝
2.散热片全覆盖
3.增加一个辅助螺丝，四颗螺丝提高稳定性
4.修正底壳螺丝孔位，增加定位柱
5.散热片预留4cm正方形风扇，建议使用4010系列
6.盒子尺寸改为:117.02mm *80.10mm *24.05mm
7.预留sma增益天线孔位

兼容型号:HK1BOX,HK1RBOX X4/X4S,HK1RBOX X50等，最好是查看PCB板子，核对相对孔位

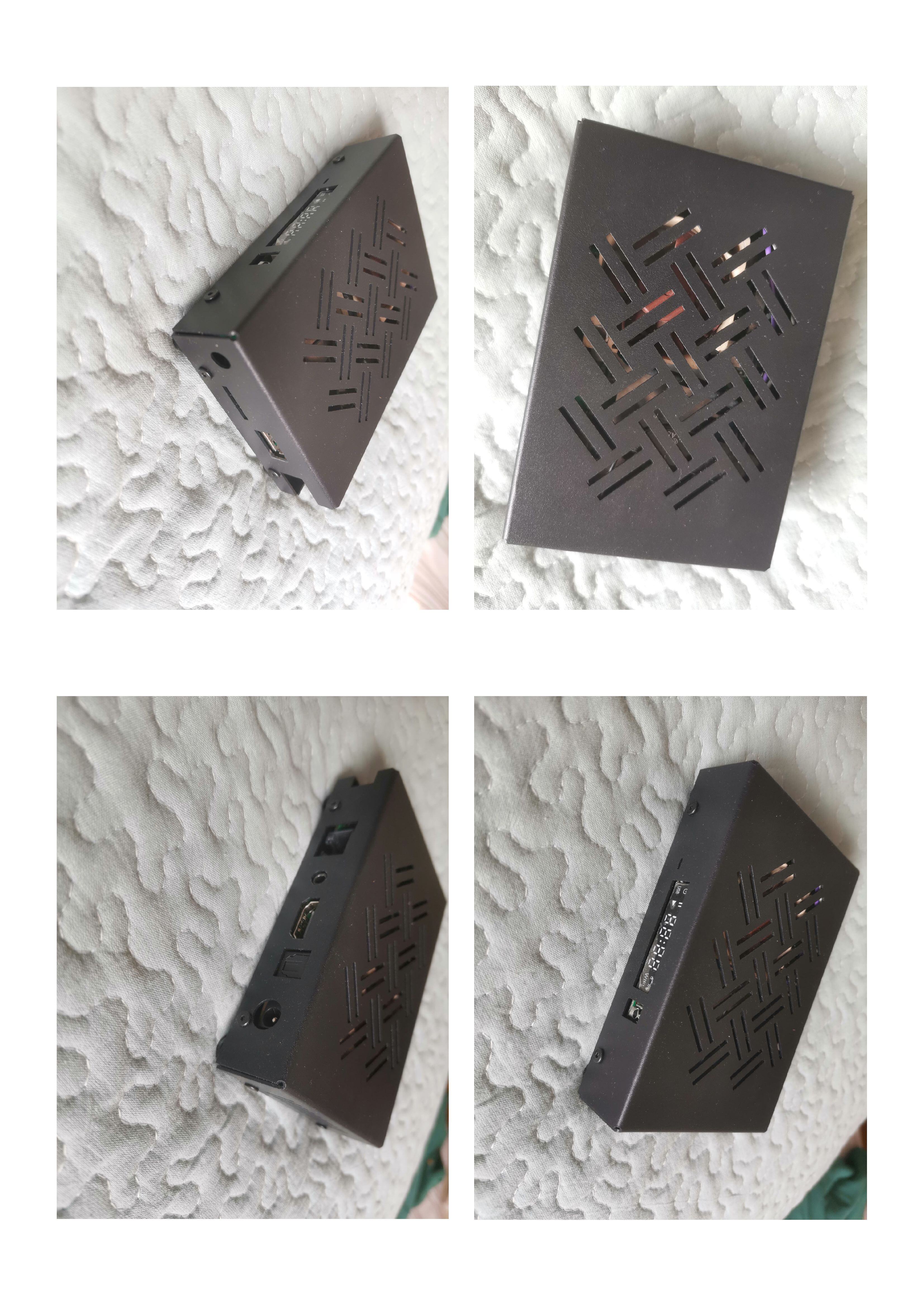

外观图:

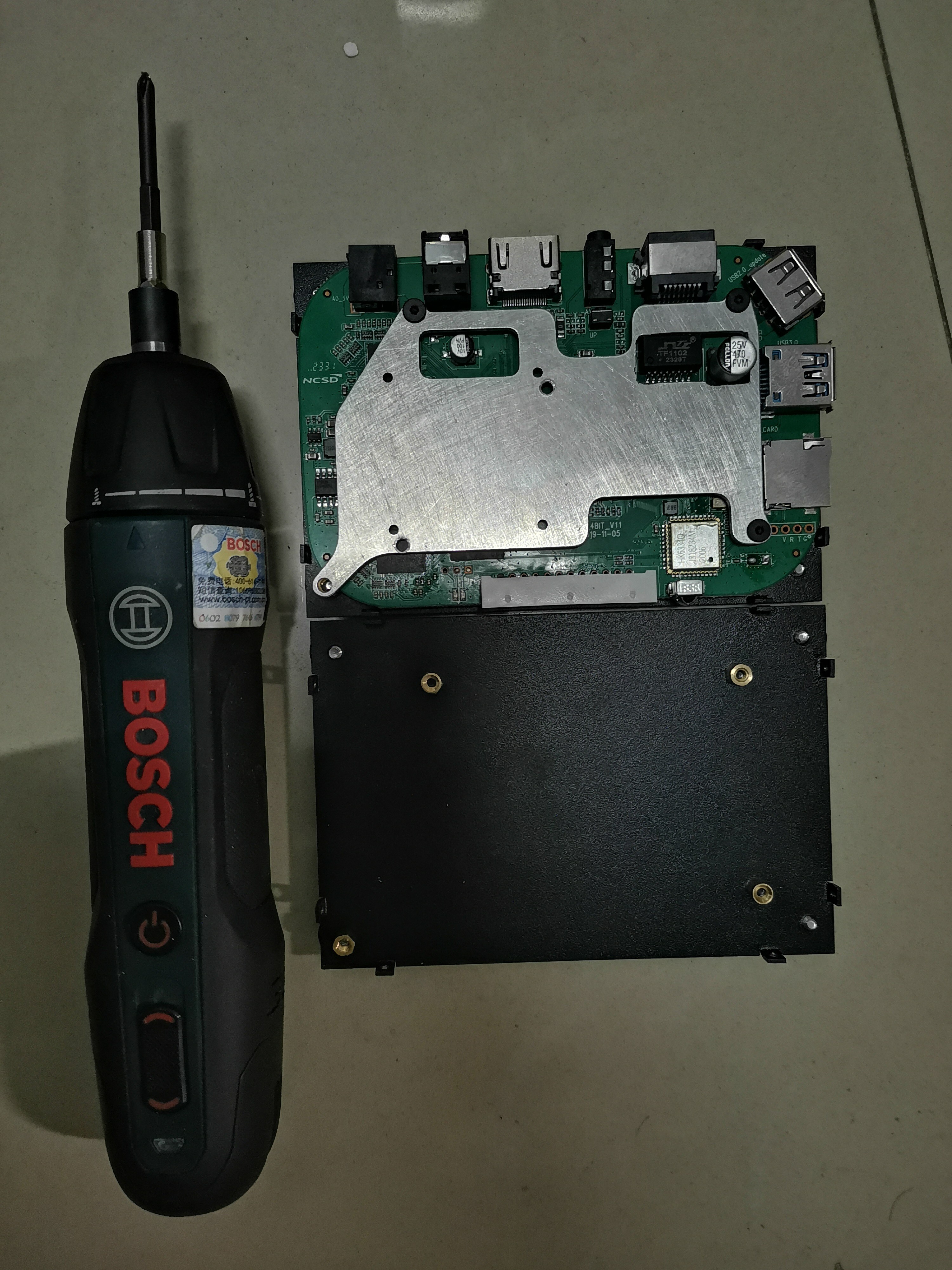

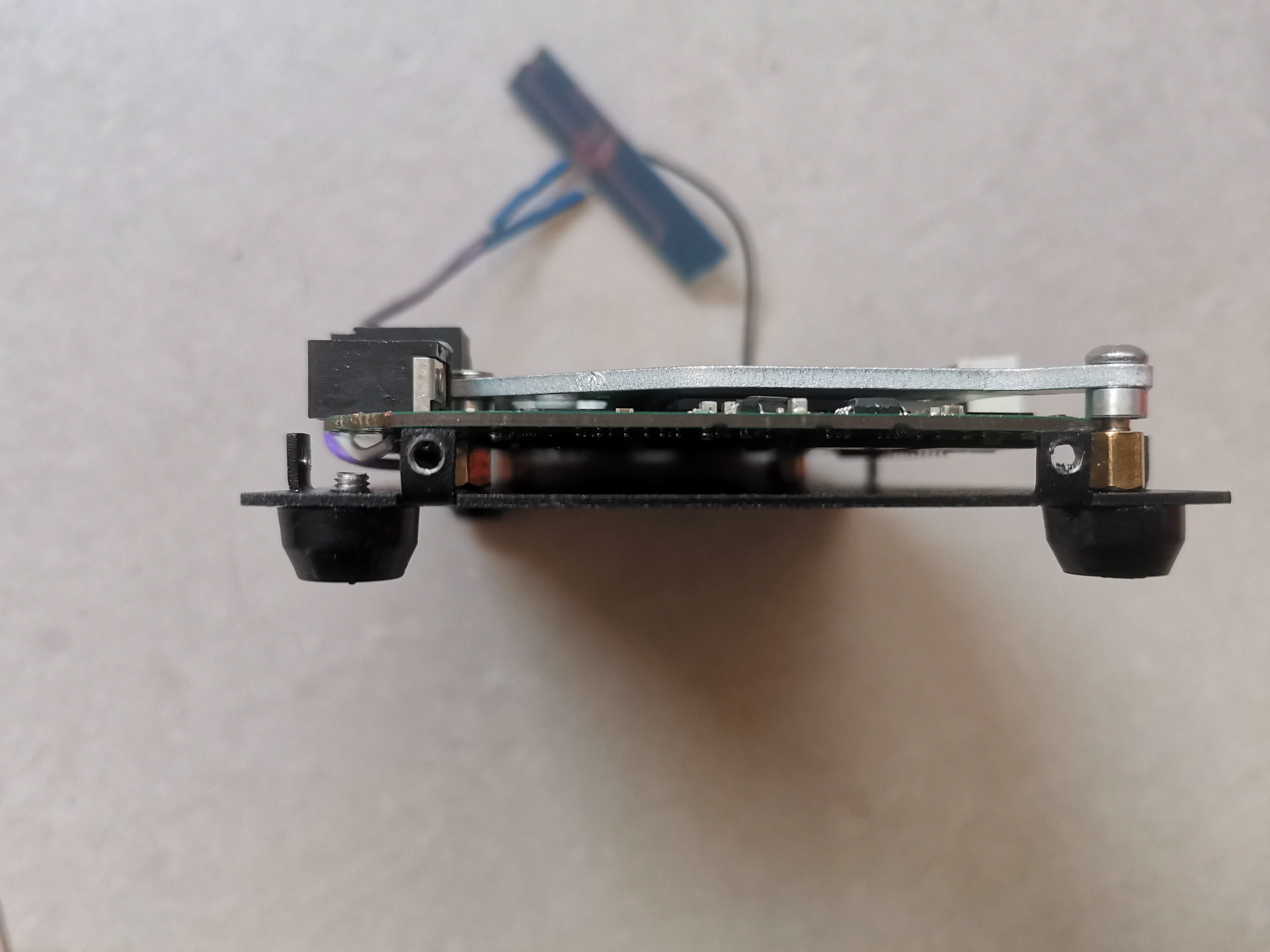

内部结构:

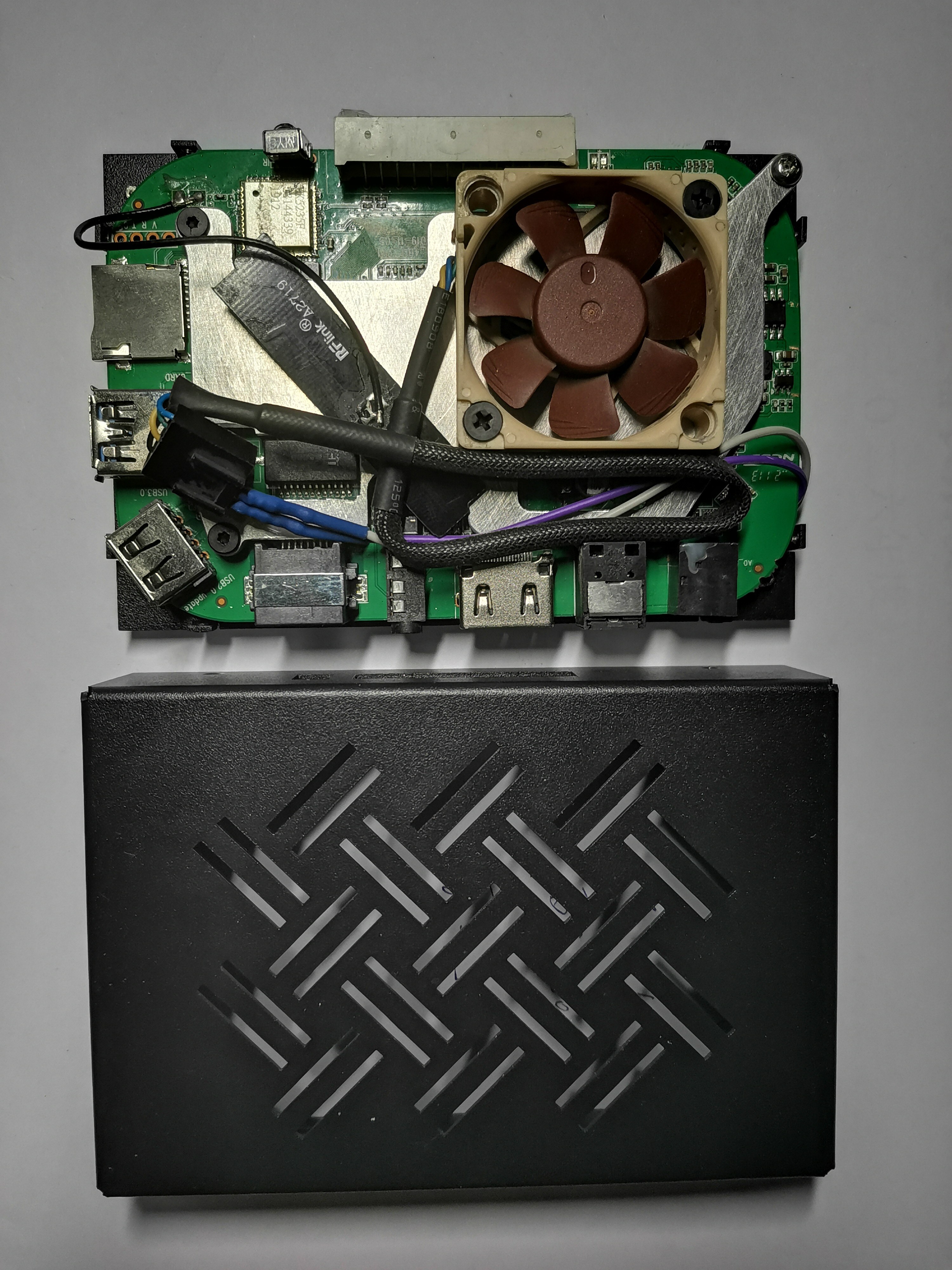

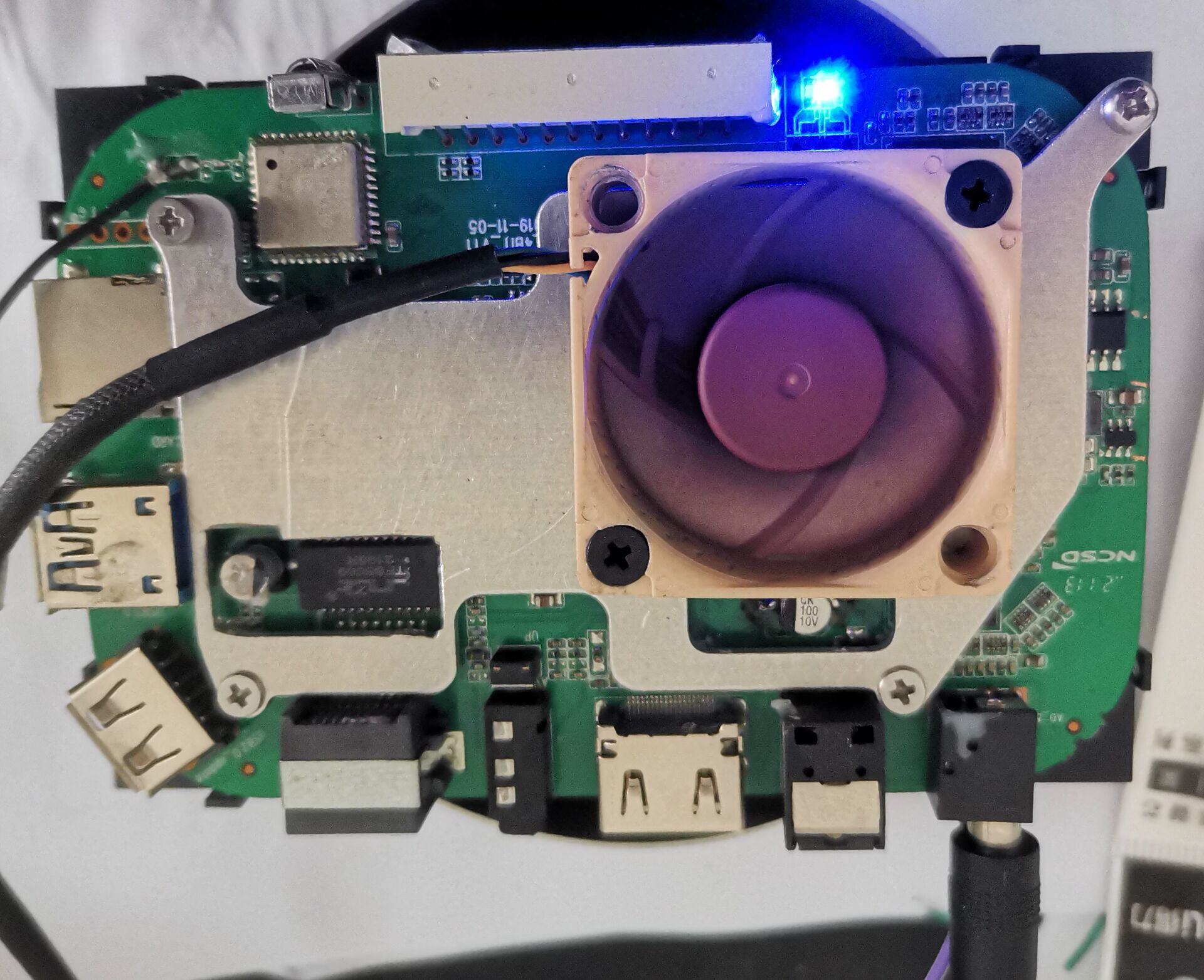

安装风扇:

sfsk · 发表于 2026-3-19 11:17

【闲鱼】https://m.tb.cn/h.i5nmXWH?tk=B6iJUBOC8zJ CZ001 「我在闲鱼发布了【HK1系列S905X4/X3外壳及散热系统改装】」点击链接直接打开

月下桥 · 发表于 2026-1-19 09:17

动手能力很强，厉害

zengxibiao · 发表于 2026-1-22 07:40

厉害！最羡慕动手能力强的人了。ps：这壳子样式在贴吧看到过

sfsk · 发表于 2026-1-22 09:05

本帖最后由 sfsk 于 2026-1-22 09:07 编辑

zengxibiao 发表于 2026-1-22 07:40
厉害！最羡慕动手能力强的人了。ps：这壳子样式在贴吧看到过

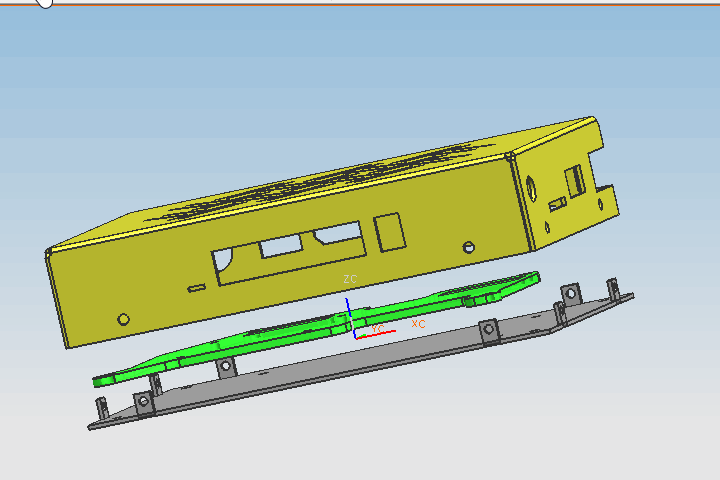

贴吧闲鱼随时可更新的 3D建模

8047OE · 发表于 2026-3-12 20:10

厉害

hot2007 · 发表于 2026-3-21 00:18

普通人没必要那么麻烦，看盒子大小在网上买个8CM(推荐超频三)或者12cm(推荐行家)的十元以内的T口电脑机箱风扇，一根热熔胶，一个打火机，一个7V-9V的1A电源适配器，一卷电工胶布，把适配器和风扇剪掉接头接上（接反风扇只是反转，再调过来接就可以了，实在不会问问懂电工知识的人或者上网搜搜）然后接头包上电工胶布，盒子顶部有孔就直接用热熔胶黏在上面，没有孔或者孔太小就搞大点，然后就插电开机OK

hot2007 · 发表于 2026-3-21 00:19

简单方便，散热效果好，顶部底部都可以，哪里方便放哪里，这两个是还没用胶粘起来的
