工作中总结的短接点20251204

yCL2 · 发表于 2025-12-4 21:18

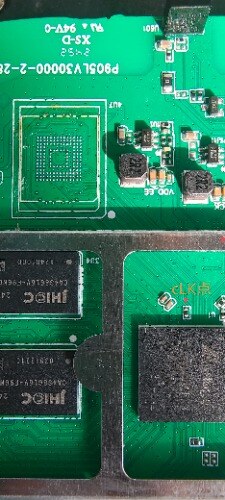

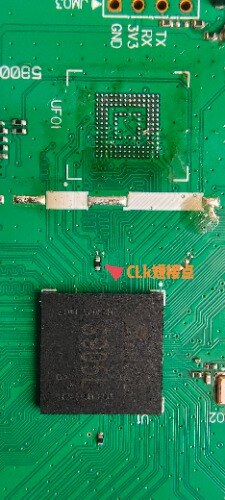

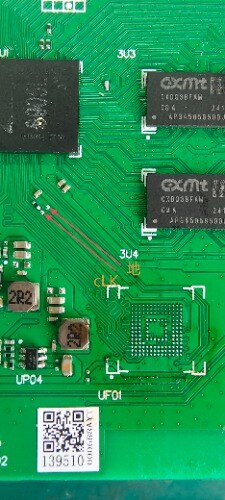

22F6，22F7，403AS，5.2.7。短接点

1337565980 · 发表于 2025-12-4 22:47

总结什么呢，理解了短接的作用就可以很方便找到相关的短路点，短路触发的原理就是要造成cpu读取emmc出错，这样，cpu就会发出指令读取其它外设启动，如果是海思，国科的芯片，cpu读取emmc出错就会启动从cpu直接读取外设，一般是U盘，然后是sd卡，读取外设的fastboot启动；晶晨，全志，瑞芯微出现cpu读取emmc 出错，也是指令从USB端口读取外设，当外设是刷机工具时就是实现把盒子做为刷机工具的一个存储设备写入系统，实现刷机。最直接的就是把cpu与emmc的连接传输电阻的一端对地短路，造成cpu读取emmc失败；其实是对emmc的外部电路短路，造成emmc不能被cpu读取的错误，常见的是海思平台mv200，mv300的R37电阻。晶晨平台的4R17，或4R19电阻。原则上只要使cpu启动时出现读取emmc的错误，就可以实现cpu转向外设读取的行为。在海思平台cpu读取U盘，是由cpu内置的U盘主控识别U盘，能驱动的U盘主控不多，所以海思强刷挑U盘就是这个原因。
