[分享] 自制晶晨HDMI接口短接神器

[复制链接]
发表于 2025-10-7 16:53 | 显示全部楼层 |阅读模式
本帖最后由 八云红 于 2025-10-9 10:16 编辑

为了刷ZXV10 B860C3 S905L 3Y 盒子自制了晶晨HDMI接口短接神器,但是这个盒子没反应,分享一下短接申请的制作过程:
材料:1、AT24C02芯片1个;

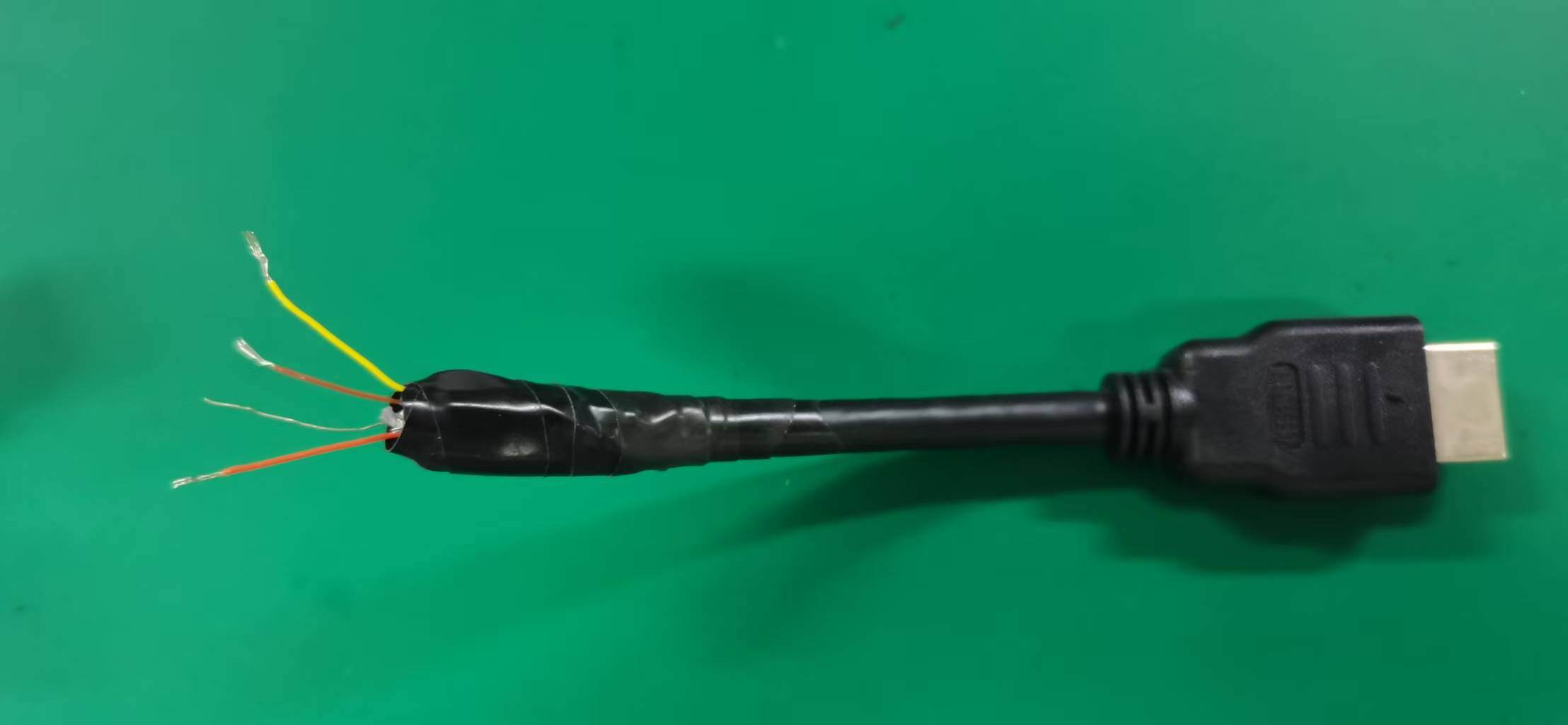

          2、HDMI高清线1根;
设备:1、电烙铁
          2、支持  .bin类型程序烧录的下载器


资料:

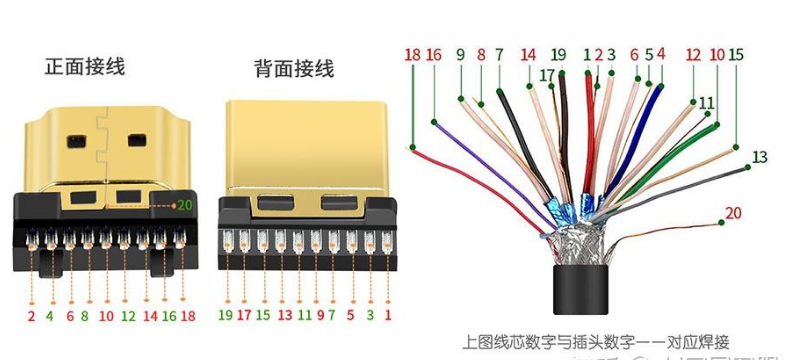

HDMI高清线线序
AT24C02芯片管脚定义

ft24.zip (396 Bytes, 下载次数: 22)

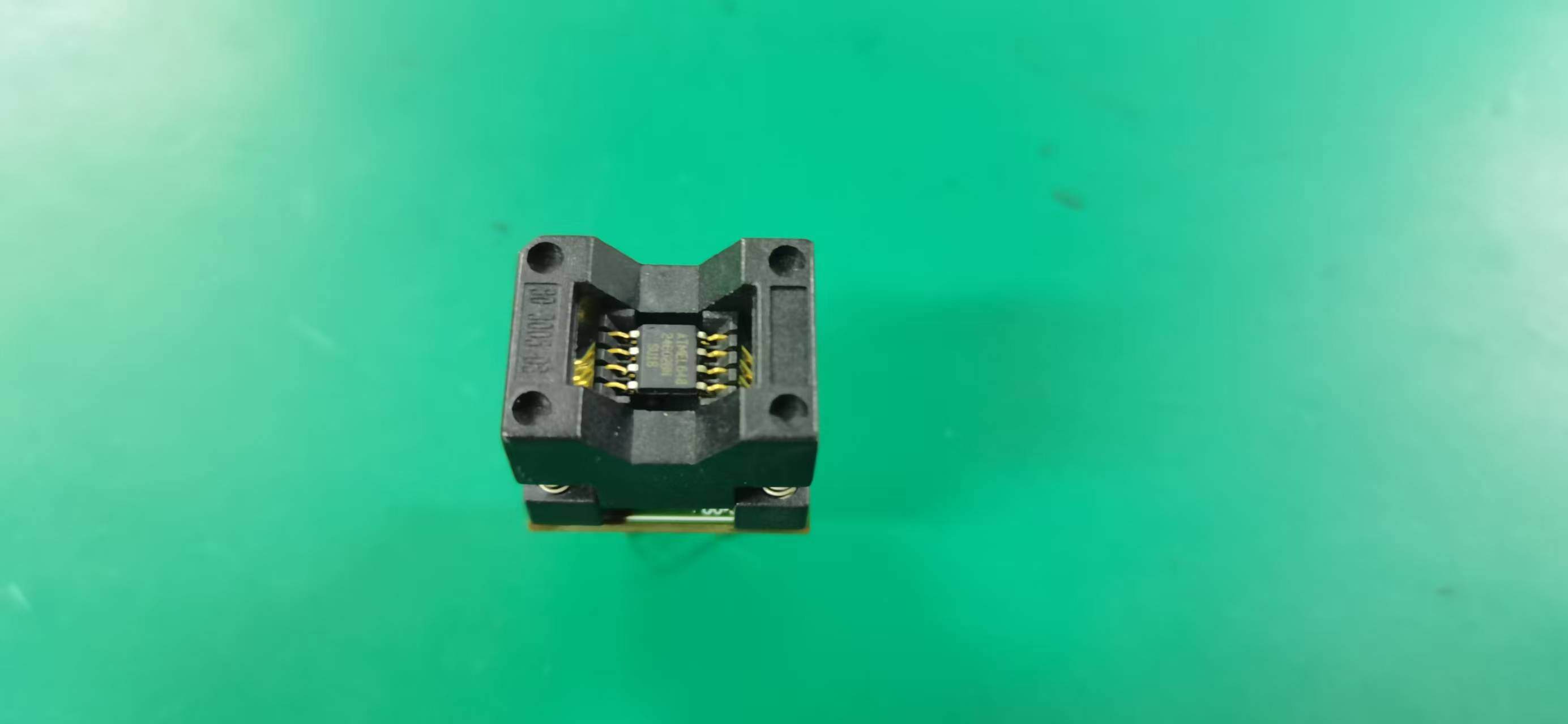

AT24C02芯片程序,需用编程烧录

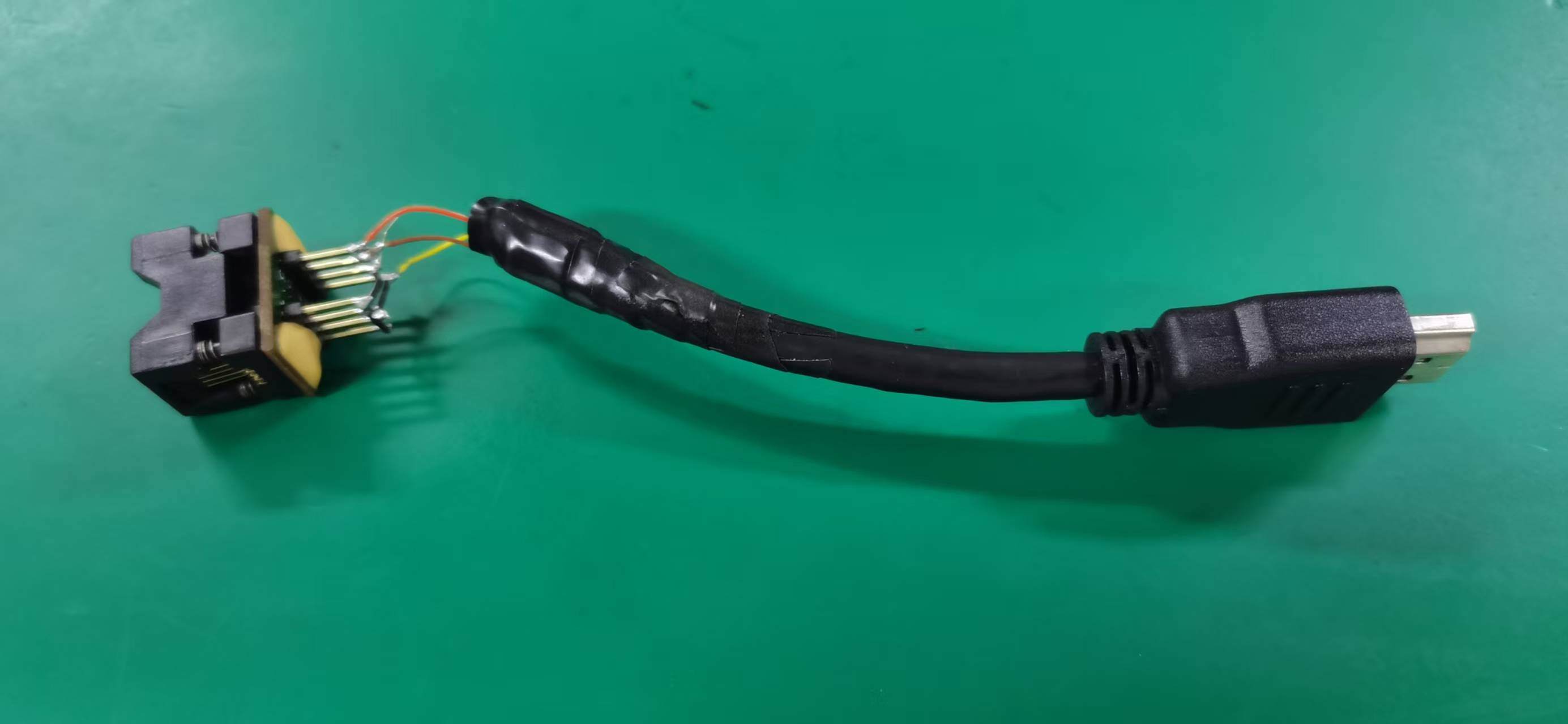

烧录程序后把AT24C02的1、3、4、7脚一起焊在HDMI 的17脚,2、8脚焊在HDMI的18脚,5脚焊在HDMI的16脚,6脚焊在HDMI的15脚。





自制晶晨HDMI接口短接神器搞定
