红米音响8加装电池图文教程

[复制链接]
发表于 2025-6-3 10:17 | 显示全部楼层 |阅读模式 | 来自江西
本帖最后由 beiren000 于 2025-6-3 13:48 编辑

前言:需要有一定的动手能力和相应的工具。方案一:直接3个18650电池串联,形成12.6V电压后供电。
方案二:用18650电池接电源升压模块供电。

这里使用的是方案二,加装工具如下:
1.   8mm(或12mm)自锁开关
2.   128mm抽屉拉手(配短螺丝)

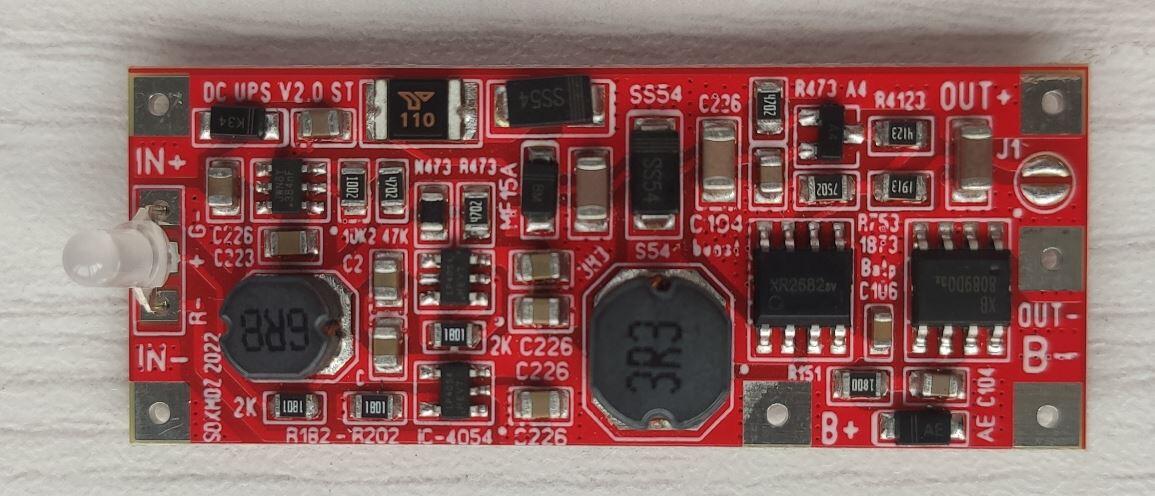

3.   12W版 DC UPS V2.0 供电模块
4.   供电电池18650等
步骤如下:

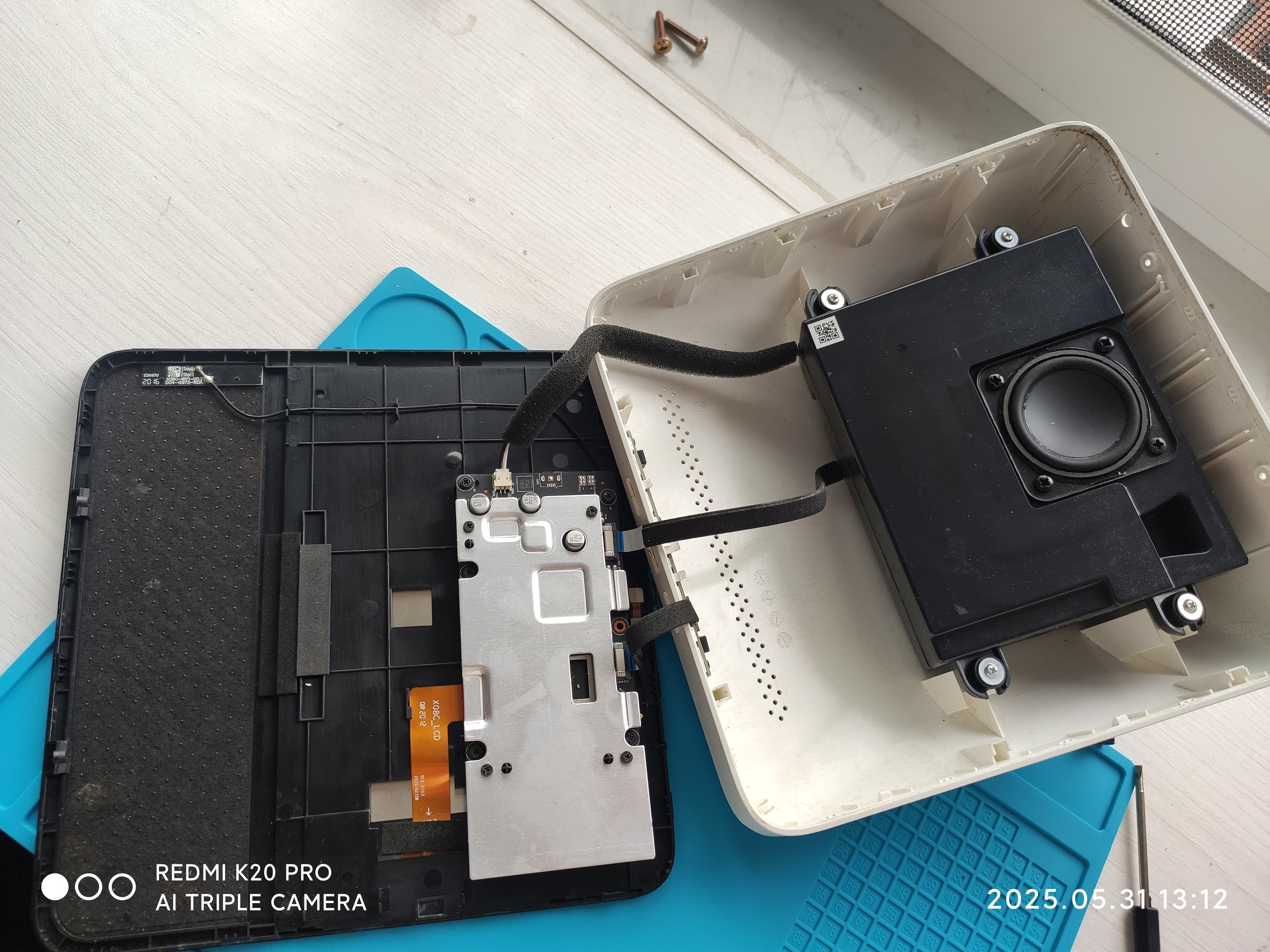

1、音响内部拆开主体

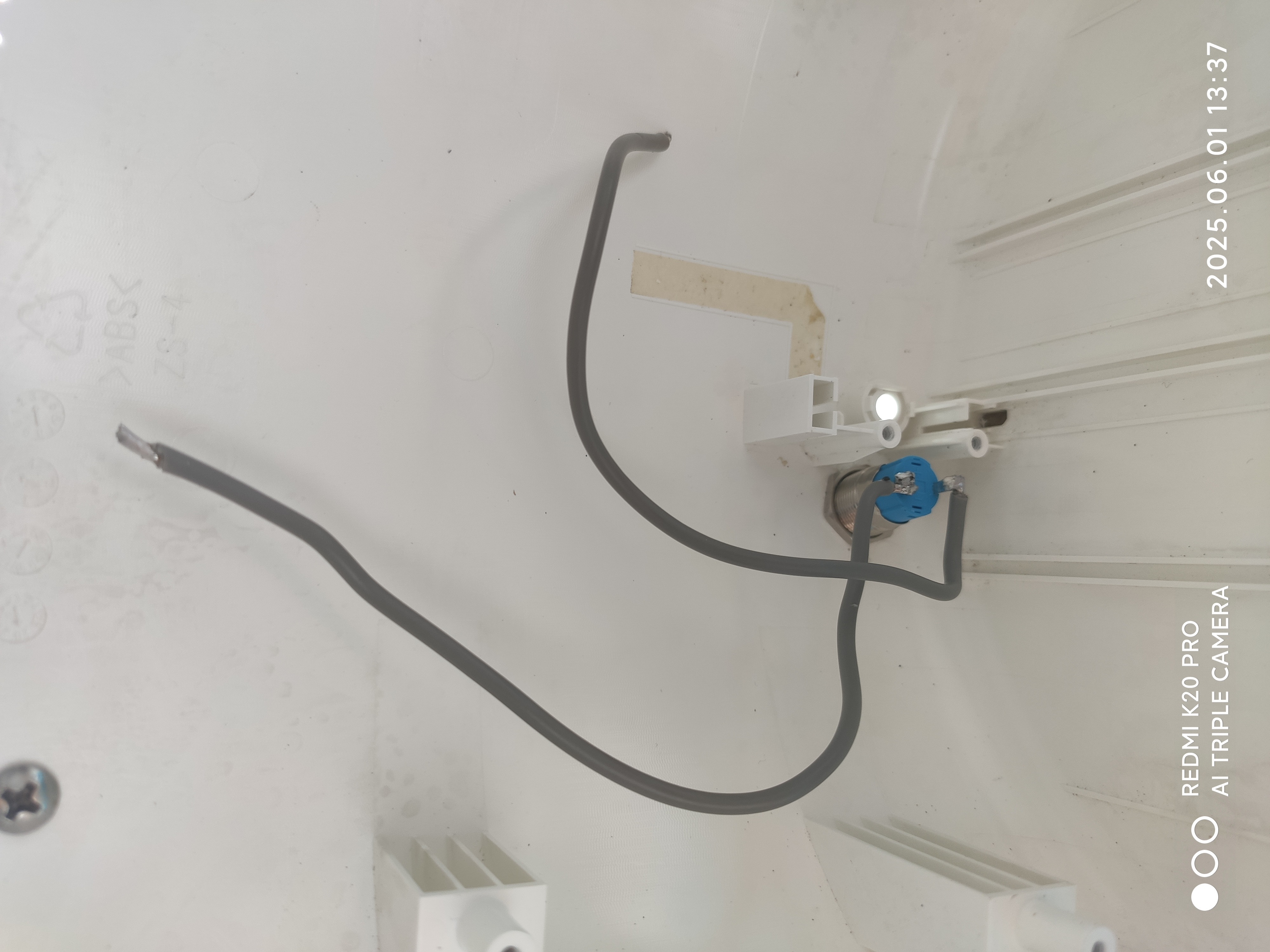

2、自锁电源 开孔 2.1自锁电源 开孔.jpg 2.2自锁电源3.jpg 2.3自锁电源.jpg 2.4自锁电源2.jpg

3把手开孔

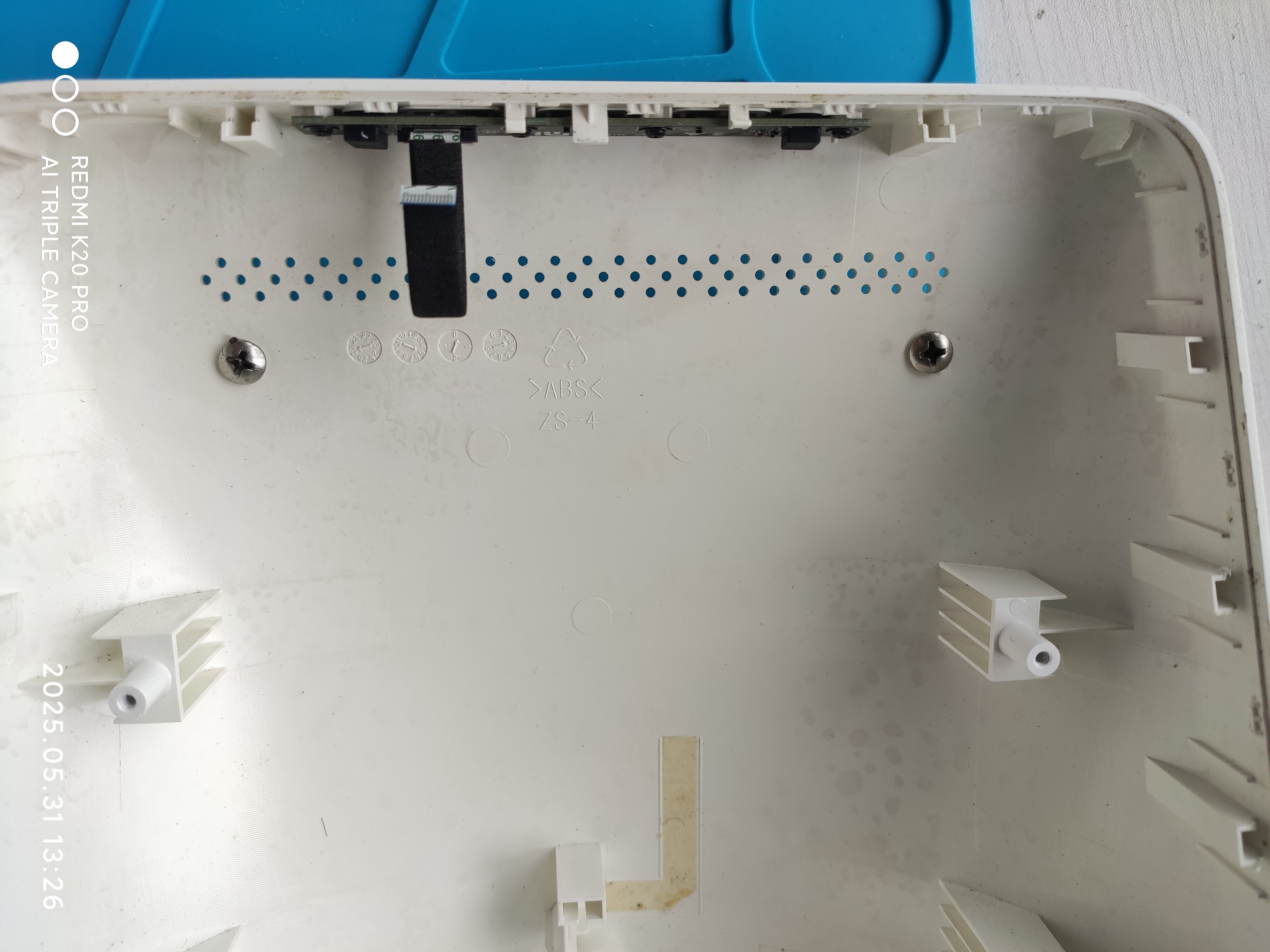

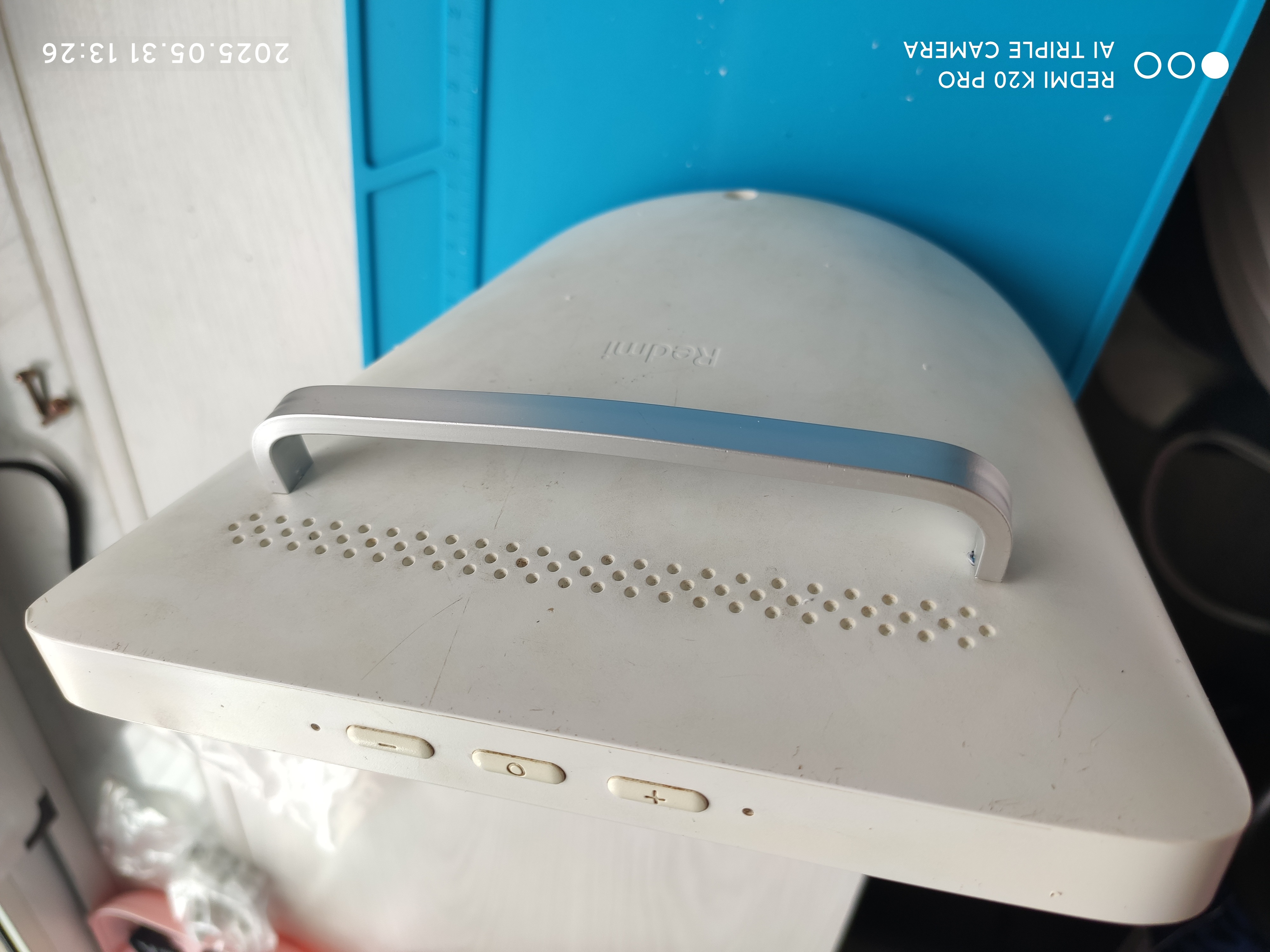

3.1把手开孔1.jpg 3.2把手开孔2.jpg

4.电池位置

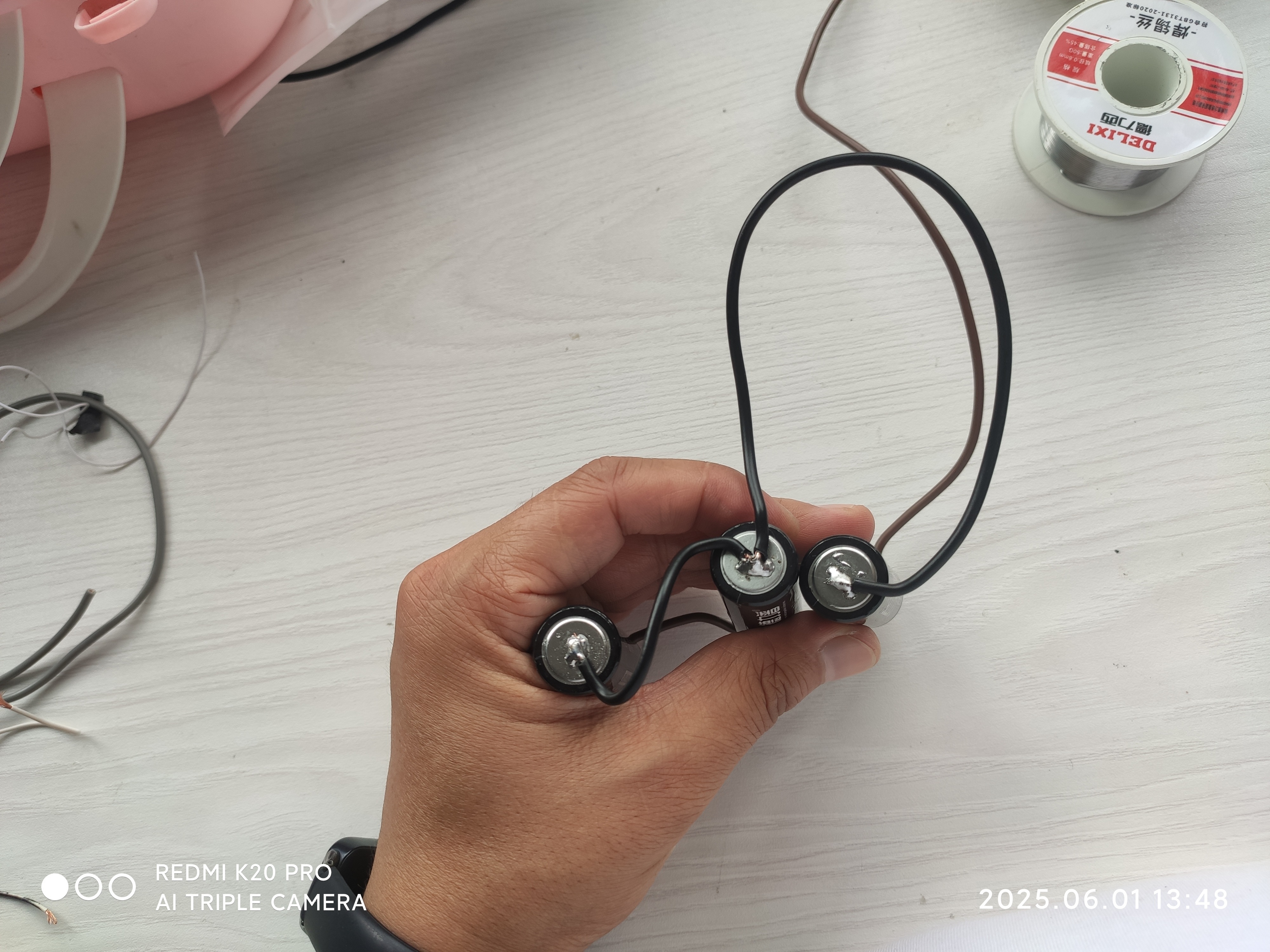

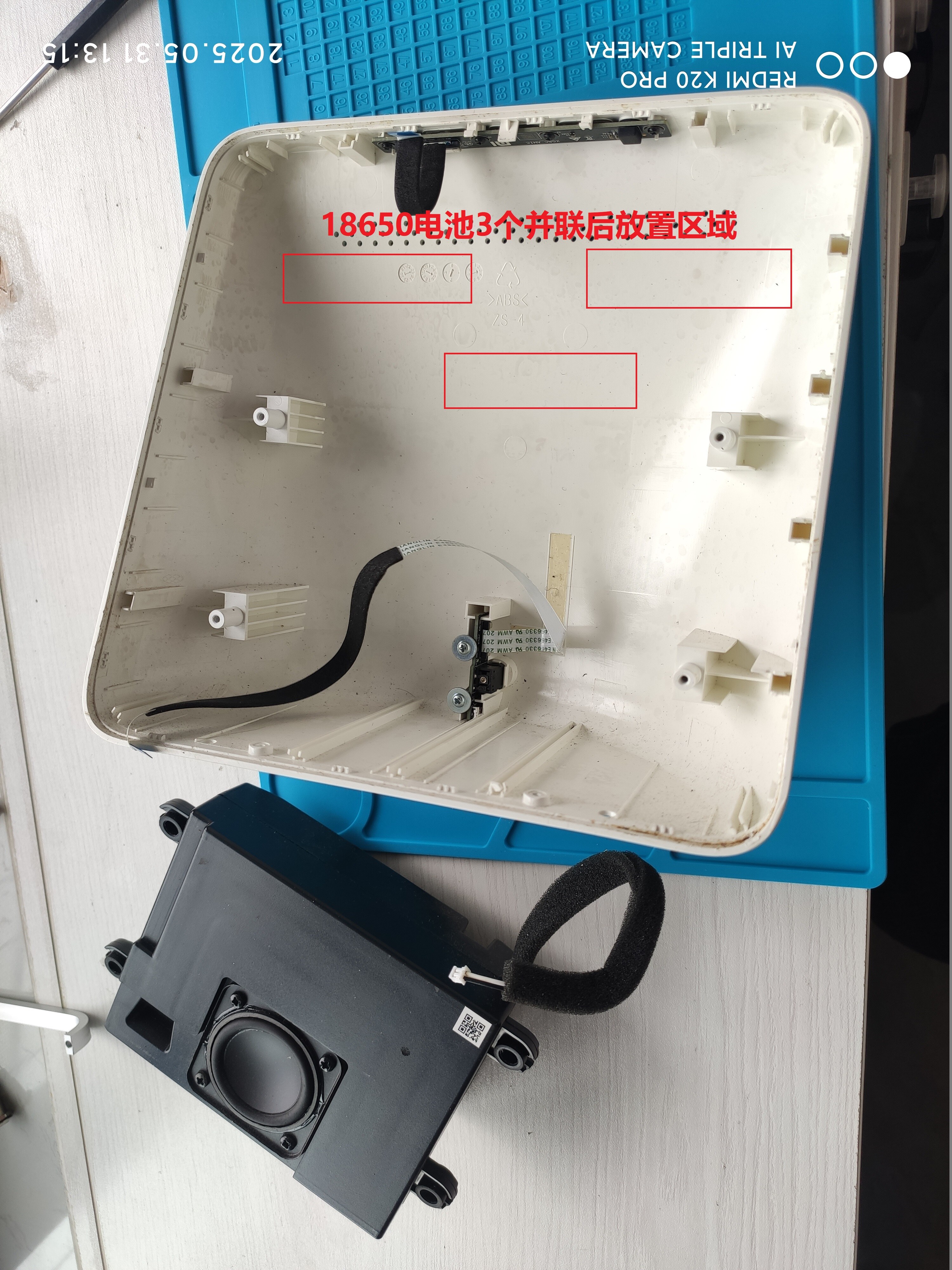

4.1电池位置.jpg 4.3电池并联 (2).jpg 4.2电池并联 (1).jpg

5.屏幕供电口

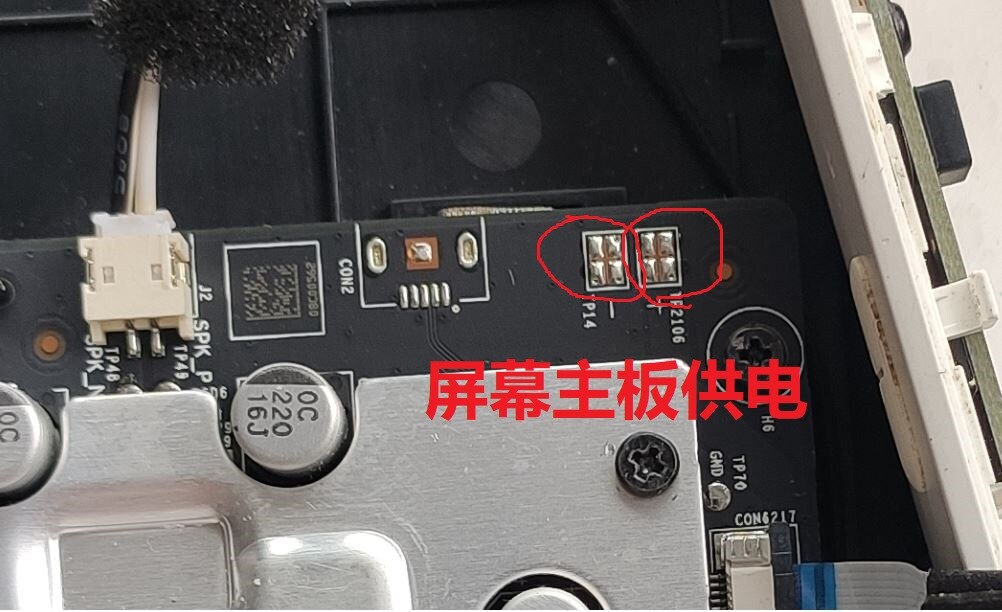

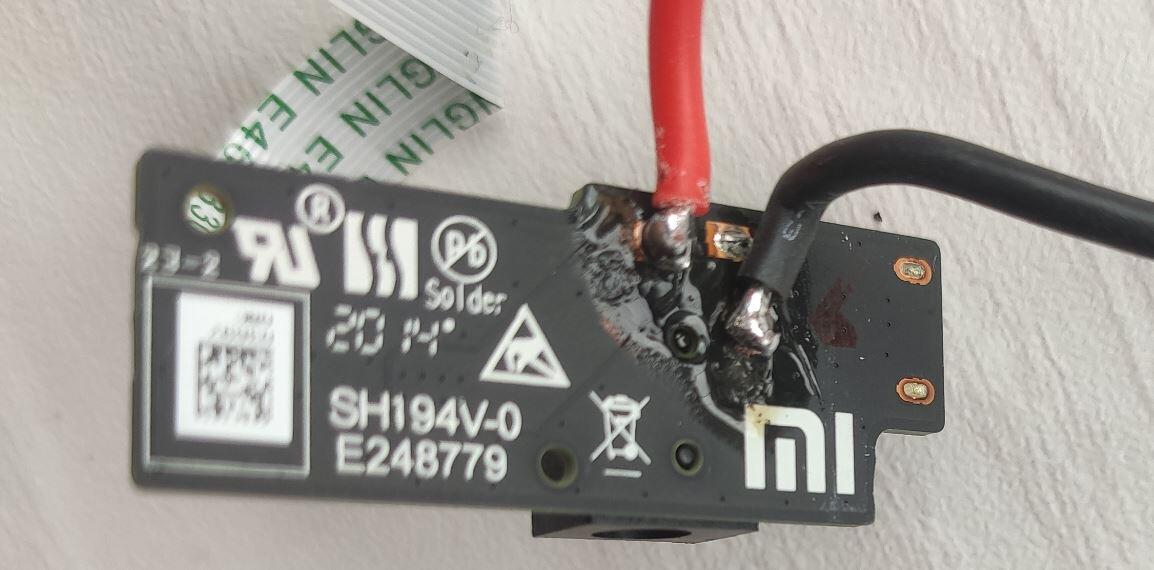

5.1屏幕供电口.JPG 5.2屏幕供电口2.jpg

6  DC供电口接UPS 1
6 DC供电口接UPS 1.JPG

7.  12W 不间断UPS供电模块 接线 2

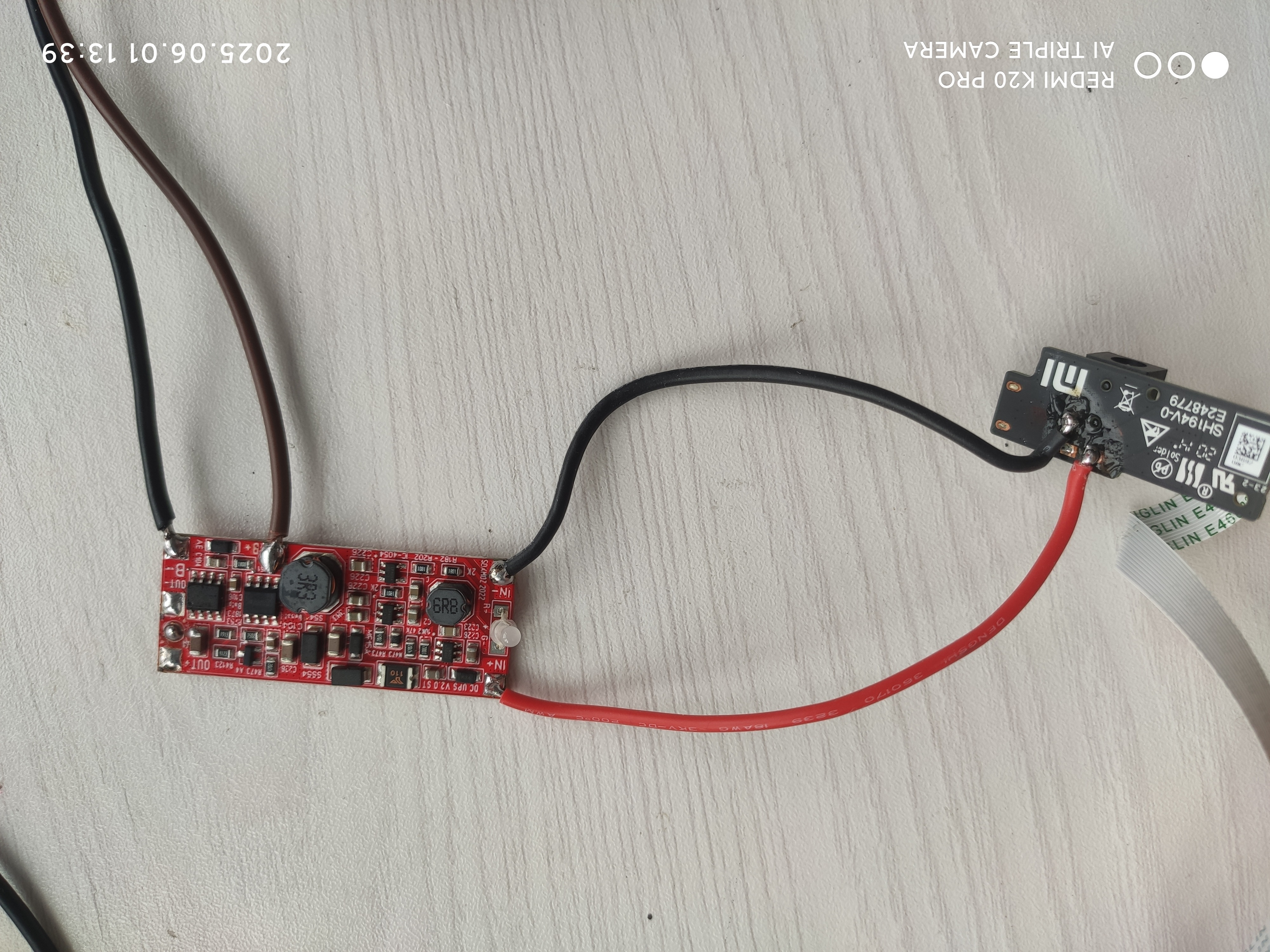

7.2 12W 不间断UPS供电模块.JPG 7.1 12W 不间断UPS供电模块 接线 2.JPG

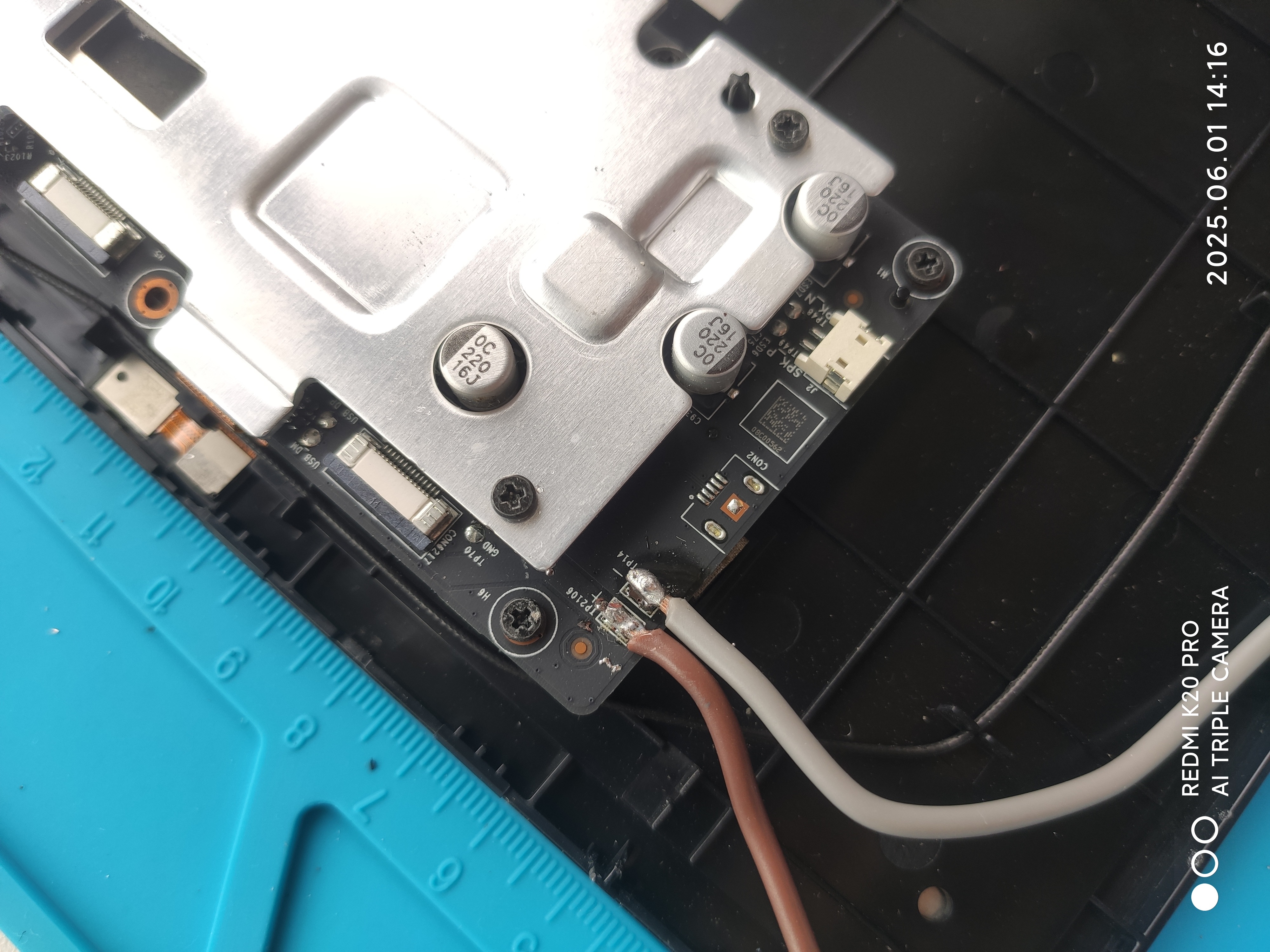

7.3 DC供电口接UPS.jpg 7.4 12W 不间断UPS供电模块 接线.jpg
模块最终接线图,这里屏幕供电用的是绝缘胶布方便下次拆装。

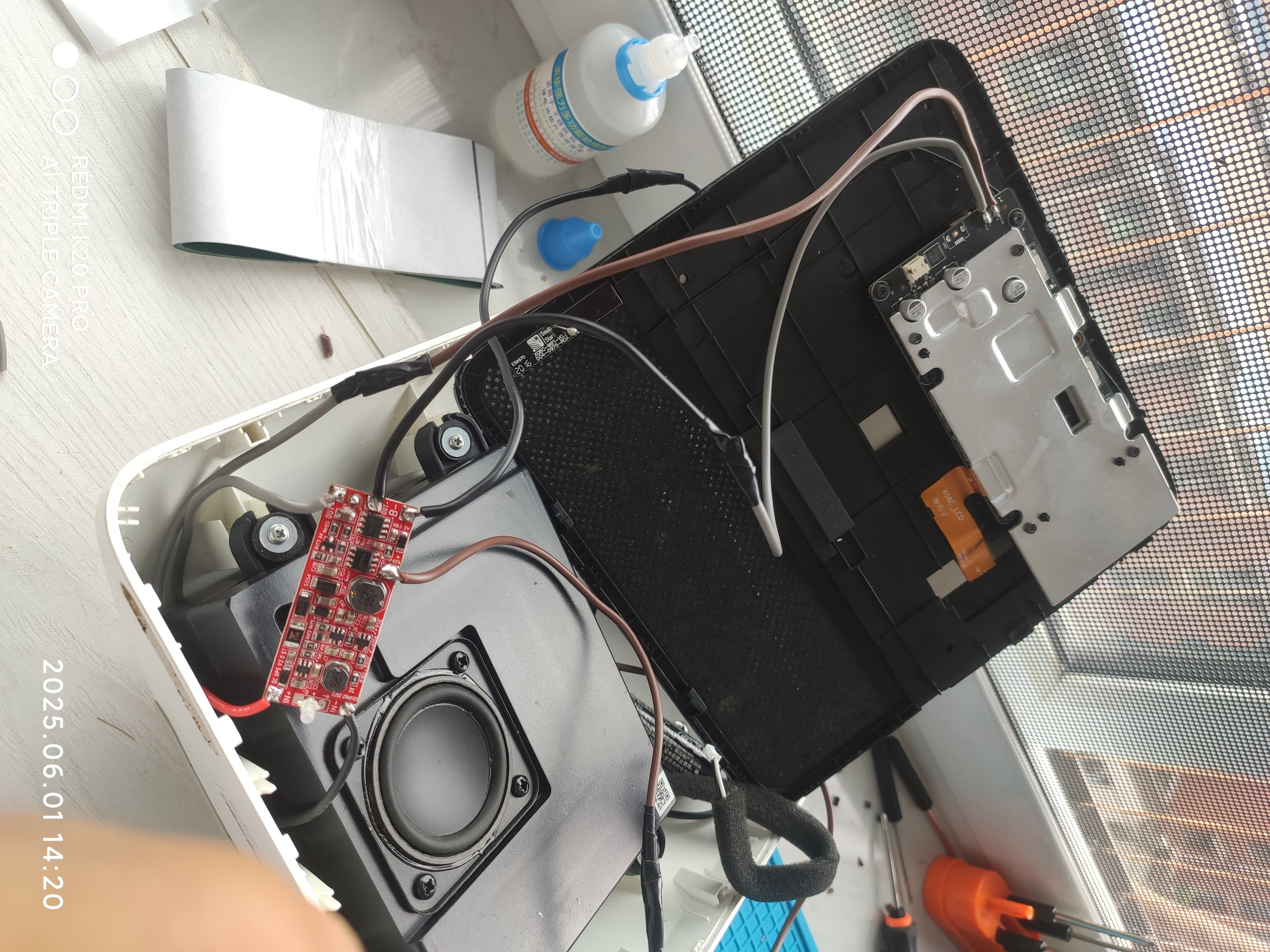

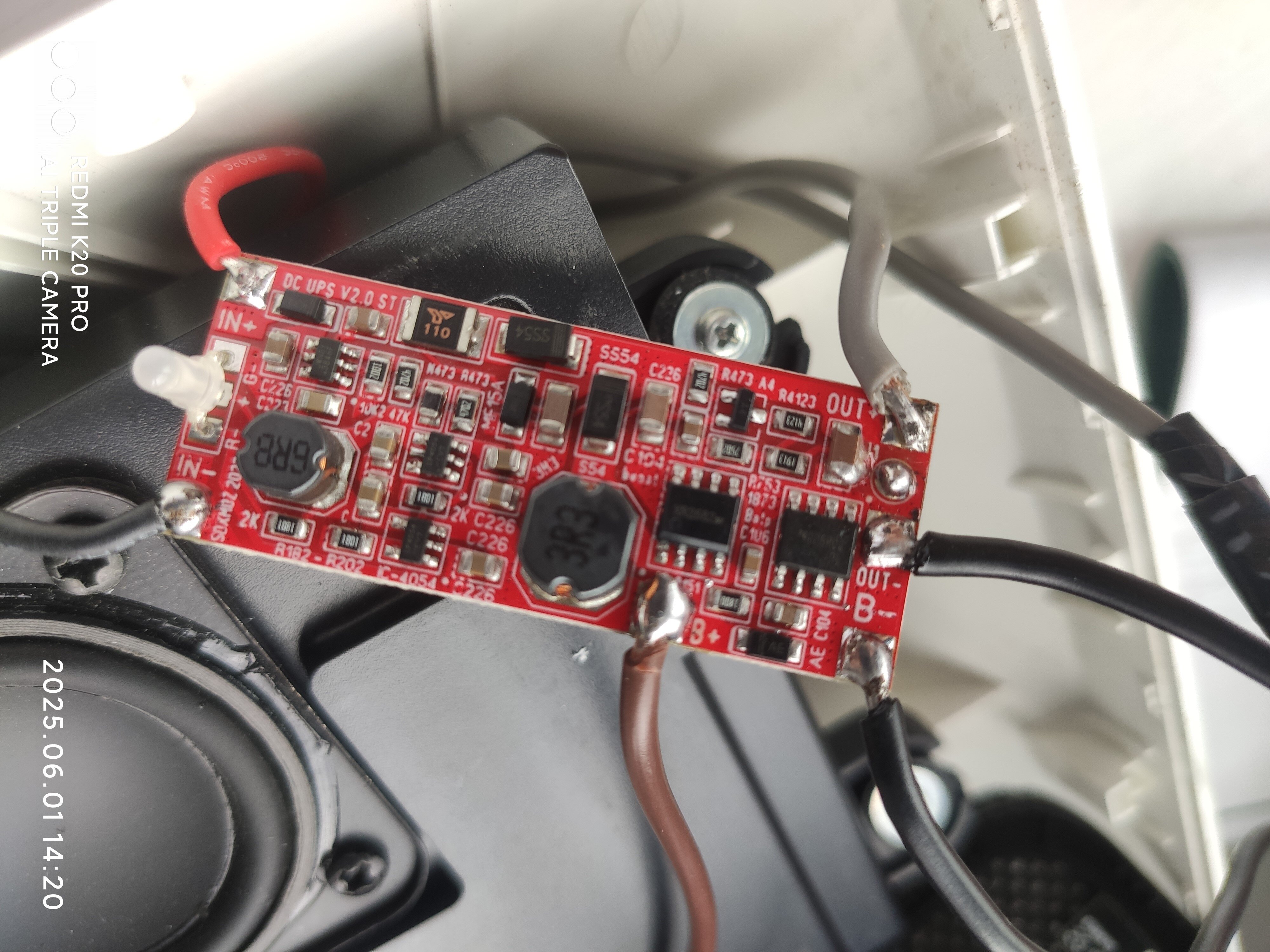

7.5 12W 不间断UPS供电模块 最终接线.jpg


8.  无电源开机界面

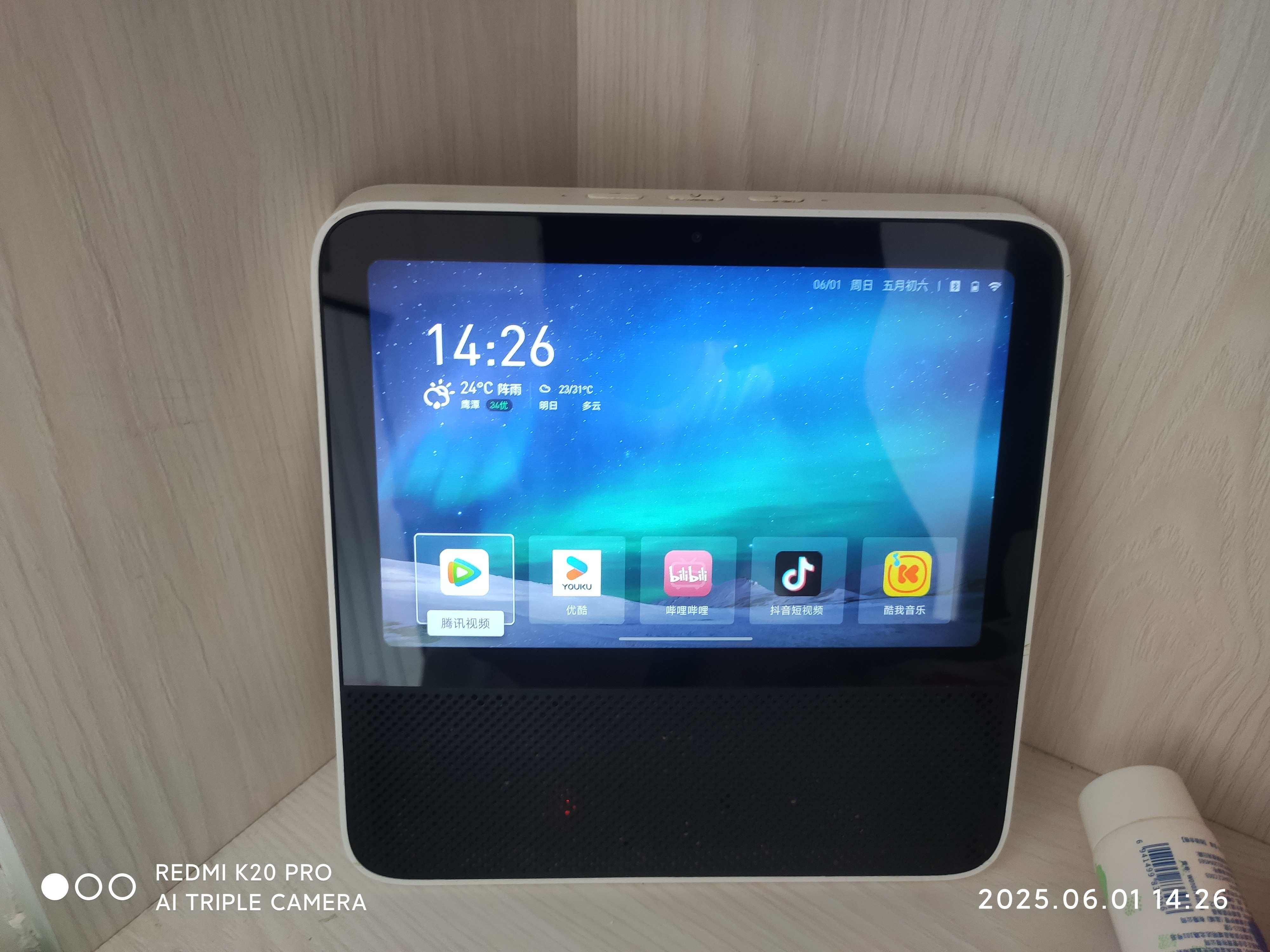

8.1 无电源开机界面.jpg 8.2开机后界面.jpg

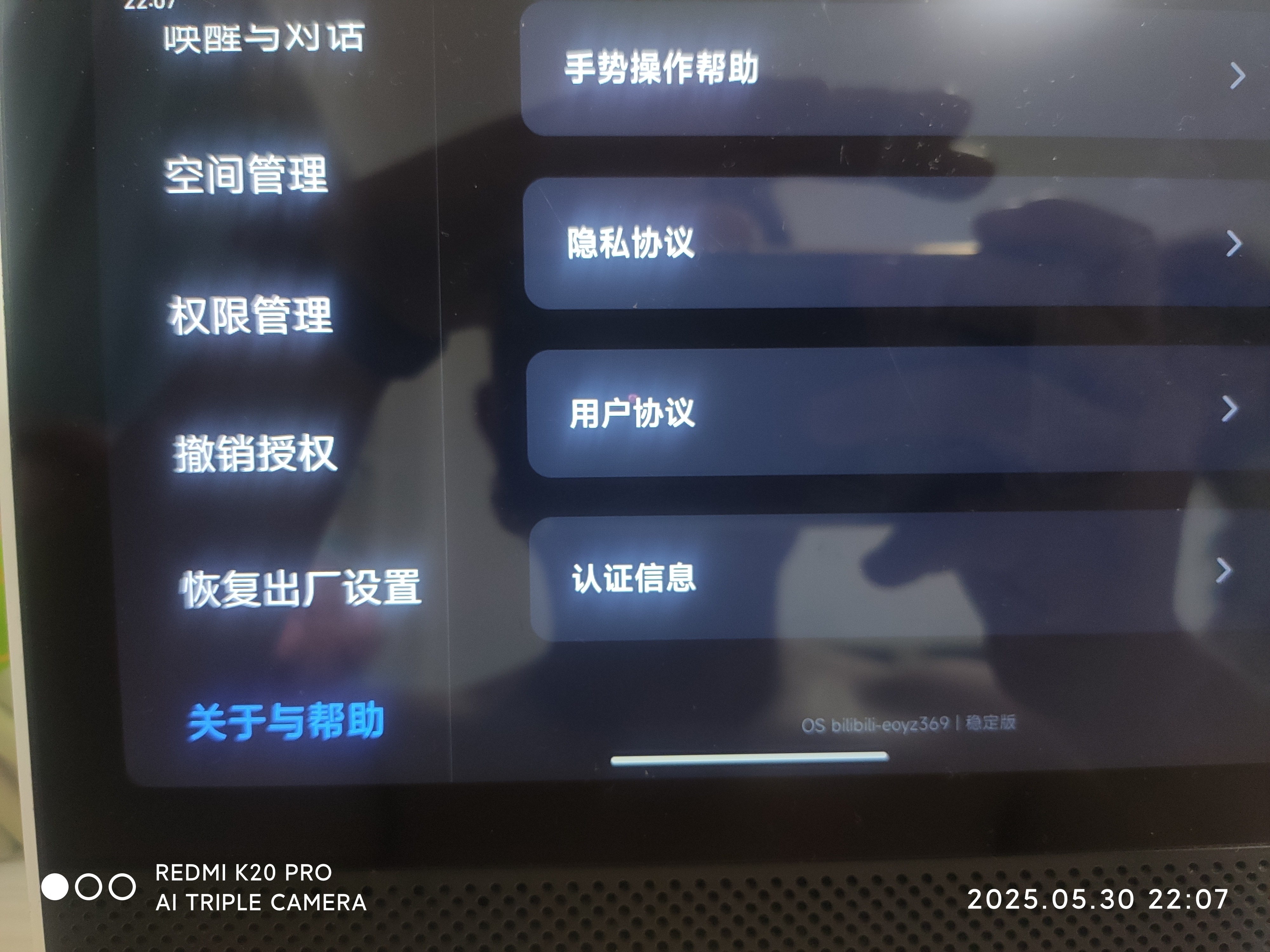

8.3系统版本号.jpg 8.4完整后图.jpg
