忆典H8 全志H8八核芯片救砖 EMMC改TF卡扩容教程

[复制链接]
发表于 2023-5-15 10:18 | 显示全部楼层 |阅读模式 | 来自浙江
>>免登录体验极速满血版deepseek -R1 671B大模型
本帖最后由 wzj5279 于 2023-5-19 16:54 编辑

手里有一个忆典H8，主控全志H8的，nand闪存坏了，原本有教程可以直接改TF卡启动的，但是一年前操作不当，焊接的时候把CPU旁边的线给拉断了，所以一直扔在柜子里面。最近发现有闪存硬改TF卡成功的，所以我用漆包线焊接完了一下，硬改成功，但是通过全志量产软件TF卡无法启动，最后通过重新线刷启动成功。

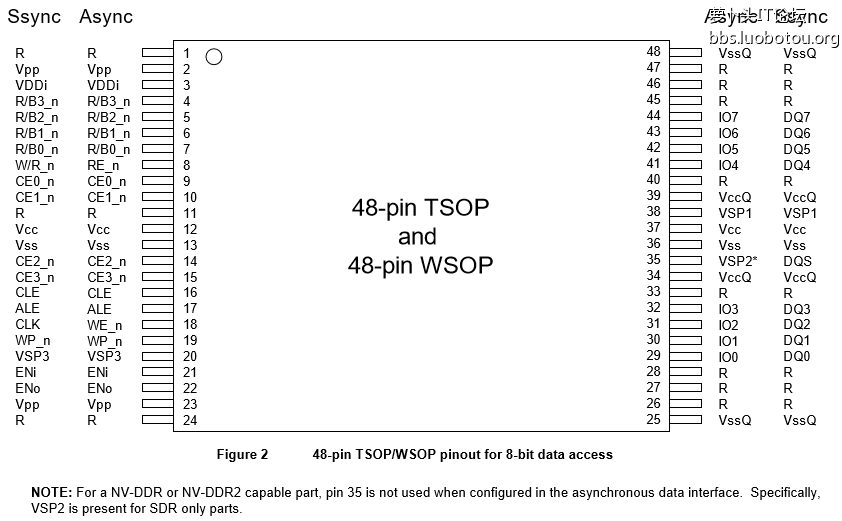

如果感觉焊接有点难的小伙伴，可以利用TSOP48脚里面部分焊接点，
比如32 31 30 29脚分别对应的dat3 dat2 dat1 dat0，
34  37对应的VCCQ  VCC，以此降低焊接难度。

灵感来源：
1，英菲克N10,主控H3芯片，https://www.znds.com/forum.php?mod=viewthread&tid=1176310&extra=page%3D1&page=1

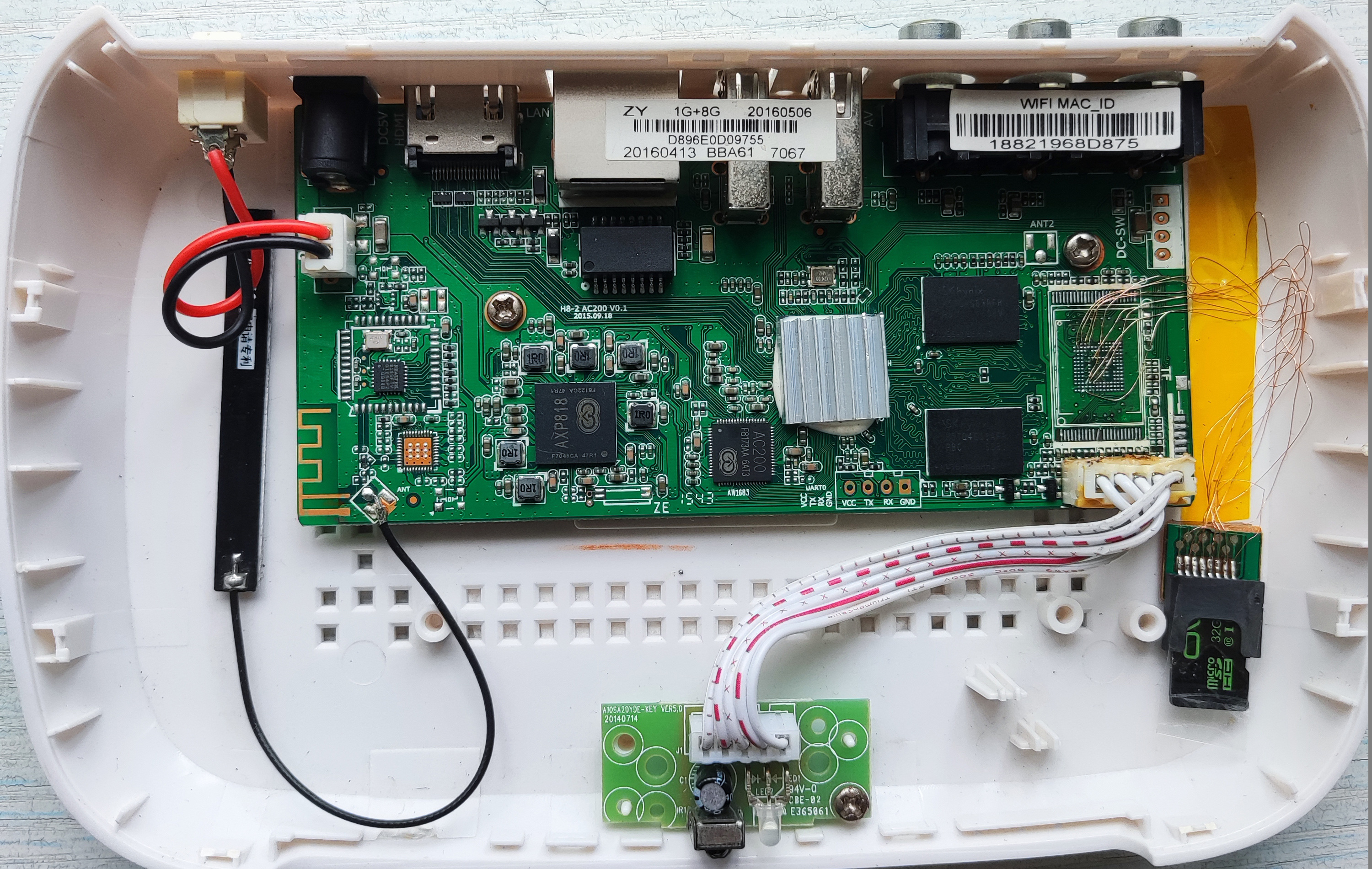

具体飞线看图。

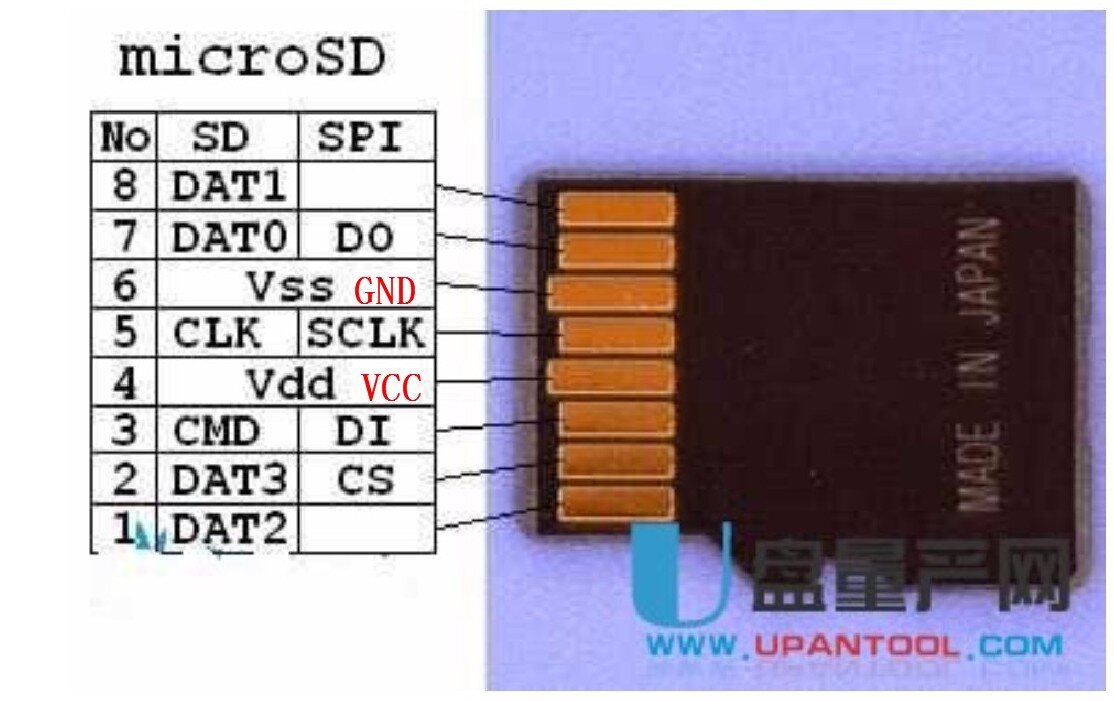

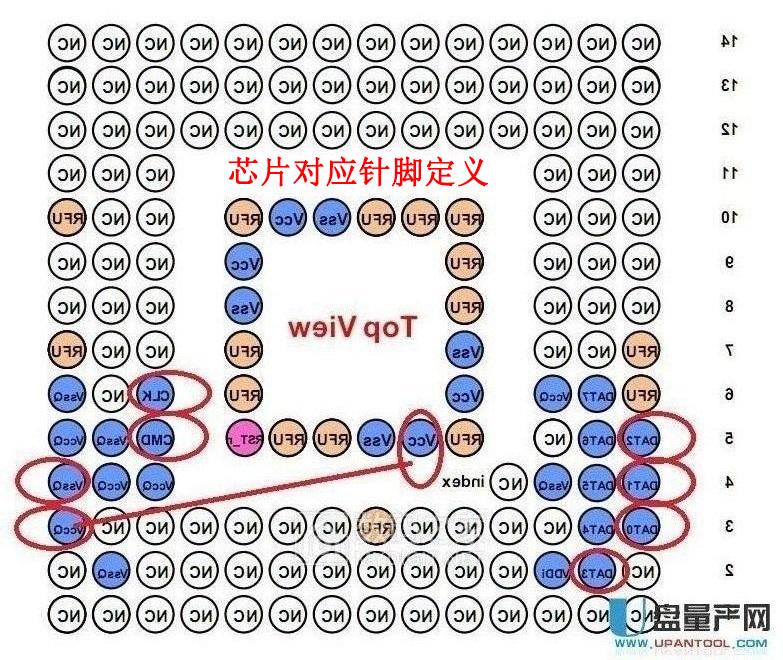

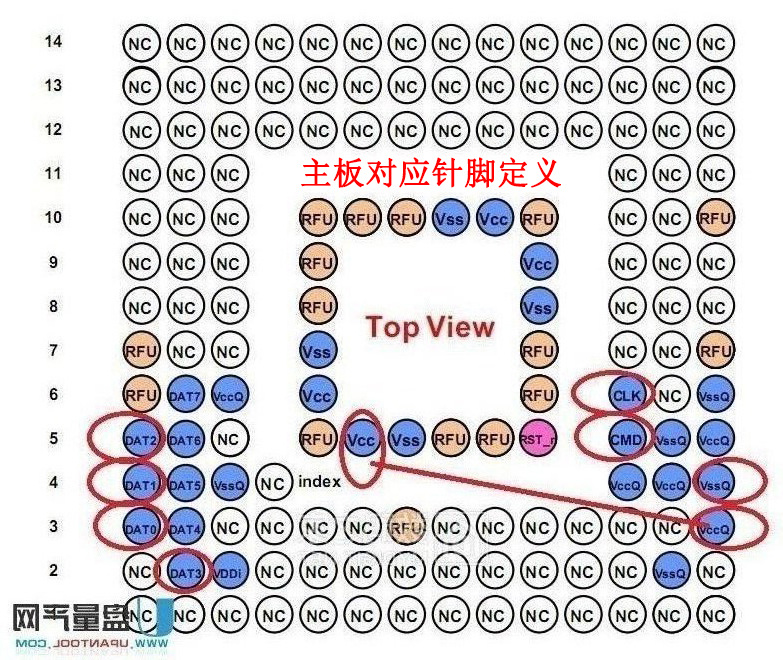

11111.jpg 22.jpg 4444.jpg 主板对应2-1.jpg 芯片对应.jpg 196425107_1_20200719101939396 (1).png TF卡定义.jpg

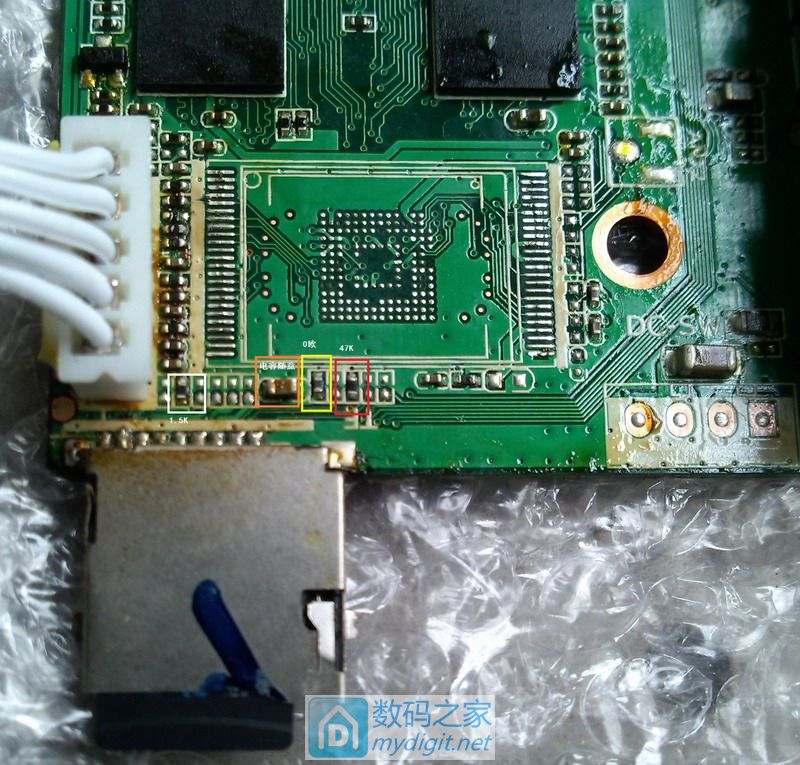

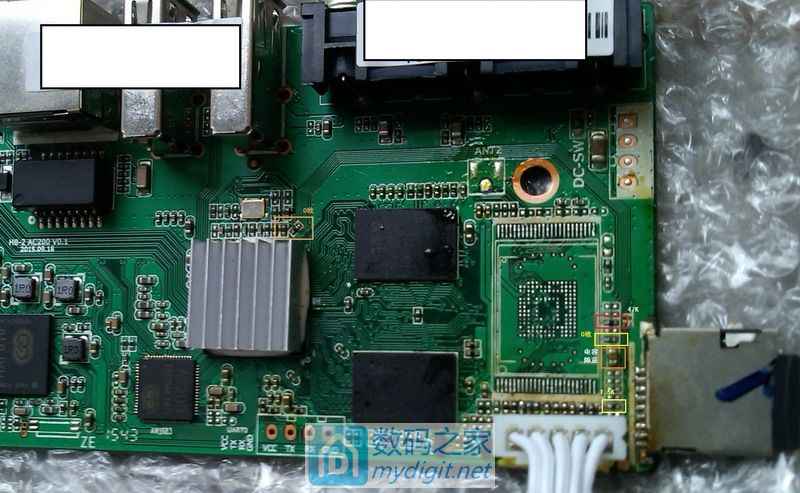

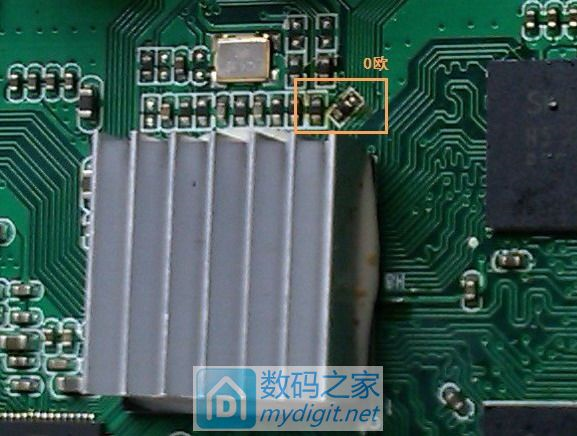

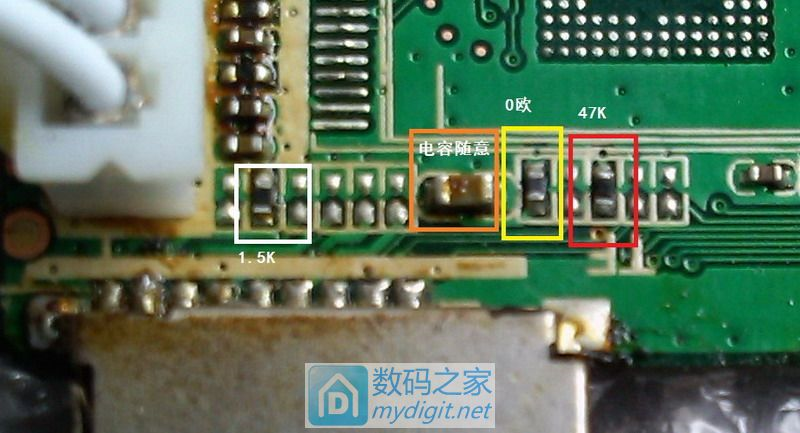

魔改改TF卡启动加电阻和电容方法：

11111111111.png 33333333333.png 2222222222.png 444444444444.png









忆典H8刷机

上一篇：求风行电视精简刷机包
下一篇：咪咕盒子MG101IPTV求刷机固件

相关帖子

>重磅！满血版DeepSeek免费用，免登录，极速不卡顿！
回复

使用道具 举报

 楼主| 发表于 2023-5-15 10:55 | 显示全部楼层 | 来自浙江
本帖最后由 wzj5279 于 2023-5-15 15:06 编辑

如果感觉焊接有点难的小伙伴，可以利用TSOP48脚里面部分焊接点，
比如32 31 30 29脚分别对应的dat3 dat2 dat1 dat0，
34  37对应的VCCQ  VCC，以此降低焊接难度。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-15 15:05 | 显示全部楼层 | 来自浙江
如果感觉焊接有点难的小伙伴，可以利用TSOP48脚里面部分焊接点，
比如32 31 30 29脚分别对应的dat3 dat2 dat1 dat0，
34  37对应的VCCQ  VCC，以此降低焊接难度。
196425107_1_20200719101939396 (1).jpg
回复 支持 反对

使用道具 举报

发表于 2023-5-15 18:39 | 显示全部楼层 | 来自湖南
谢谢分享，收藏备用
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-22 17:19 | 显示全部楼层 | 来自浙江
支持！！！！！！！！！！！！！！！！！！！！！！！！！
回复 支持 反对

使用道具 举报

发表于 2024-1-15 19:54 来自ZNDS手机版 | 显示全部楼层 | 来自广西
tf卡8个点位，焊盘9根飞线，怎么回事？焊盘VCC和VCCQ那里表示没看懂！两个点连一起，飞到tf卡VDD？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2024-3-1 12:13 | 显示全部楼层 | 来自浙江
yydhll 发表于 2024-1-15 19:54
tf卡8个点位，焊盘9根飞线，怎么回事？焊盘VCC和VCCQ那里表示没看懂！两个点连一起，飞到tf卡VDD？ ...

对的，没错！！！
