投影机新手入门干货指南：含HCFR SDR HDR测试图案及校准教程

没钱买幕布 · 发表于 2022-3-10 15:11

看到坛内来了很多新人，越来越多的坛友需要入手投影仪，这里给大家简单分享一下投影机新手入门干货指南，文末附上投影机测试图，含HCFR SDR HDR测试图案及校准教程。

01/投影机新手入门指南：

1、成像技术：主流就是DLP、LCD和LCOS。三种技术可以说各有千秋。

DLP由于单片，不存在面板汇聚，锐度相对容易做好，RGB初始就会比较好（不好的机器，也许是镜头缩水色散了）。缺点是黑位较差。色彩靠色轮或靠三色光源实现，现在的色轮，极少会有彩虹效应，当然这也取决于每个人眼睛的敏感度。

LCD透射液晶亮度好，对比度不过不失。色彩风格比较鲜艳。

LCOS，如索尼SXRD和JVC的D-ILA都是反射液晶。黑位好，亮度不过不失（水分也小）。

2、光源：传统光源以汞灯为主，新光源LED和激光也蓬勃发展。

汞灯，最传统成熟的光源。2000-4000小时后考虑换灯。开关机速度会慢。

激光，理论上是最纯净的光源，现阶段比较火，目前以单色蓝色激光为主，红和绿靠分光片分出来。现在也有双色甚至三色激光。技术成熟后，三色激光基本完全覆盖BT2020色域，该色域囊括了目前人眼所有可见光。

LED，之前常见于微投，主要是亮度不足。近年技术发展，亮度也高了起来。特别值得一提的是，有一个有意思的说法叫感知亮度。就是新光源和传统光源，即使亮度一样，但人眼也会觉得新光源更亮。

3、色彩空间

色彩空间是通过某种编码方式，来表现颜色。

常见的编码方式有RGB，CIE xyY，YcbCr等等。影音产品中接触的色彩空间包括，RGB（YUV）和Ycrcb。这两个可以互相转化，类似平面直角坐标系（横轴和纵轴）极坐标（半径和角度）。

BD蓝光内容都是由BT.709色彩空间范围内编码，而UHD则是由BT.2020色彩空间范围内编码。不建议在广色域模式，观看BT.709编码的影片。

4、色域

显示设备在色彩空间的覆盖范围，一般指在色彩空间投射在二维平面（比如CIE1931图）上的覆盖范围。目前的UHD联盟对显示设备的标准是达到90%P3色域。

5、色深

也就是色彩精度，从最暗到最亮处色彩个数。例如，10bit是指红绿蓝三色，每种颜色之间都有2的10次幂个亮度，而总的颜色个数，就是三个2的10次幂的乘积（红绿蓝三色），即10.7亿个颜色。

6、亮度

投影机厂家常常会以lm流明作为亮度单位。都说这是虚标值，其实也未必。应该说，是厂家在极端情况下，比如把投影机调整到黑位很差、没有色准的极端情况，来看投影机亮度的最大值。

7、对比度：最亮（白色画面）和最暗（黑色画面）画面的比值。

对比度越大，越有能力体现由黑到白之间各种灰色的过渡。注意对比度又可分为on/off对比度和同屏对比度。

对于投影而言，由于动态光圈或者激光控光的加入，On/off对比度又分为原生对比度和动态对比度。同屏对比度则是从0%ADL到50%ADL的一条曲线，其中越低ADL的同屏对比度越依赖于on/off对比度，也就是曲线上0%ADL这一个点，越高ADL的同屏对比度越依赖于ANSI对比度，也就是曲线上50%ADL这一个点。而且投影的同屏对比度极大依赖于环境，几乎所有投影用户的同屏对必读都受限于房间本身。

8、锐度

锐度可以理解为清晰度。就是成像边缘的锋利程度。取决于成像技术和镜头素质。

单片式DLP（尤其大芯片）的锐度有先天优势，因为不存在三色面板对齐，但如果有的机器，镜头素质不够，也会看到色散。（这里要分清楚硬件层面的锐度和软件处理层面的锐度设置，让画面颗粒感增强的是软件层面的锐度设置，跟硬件的锐度无关）

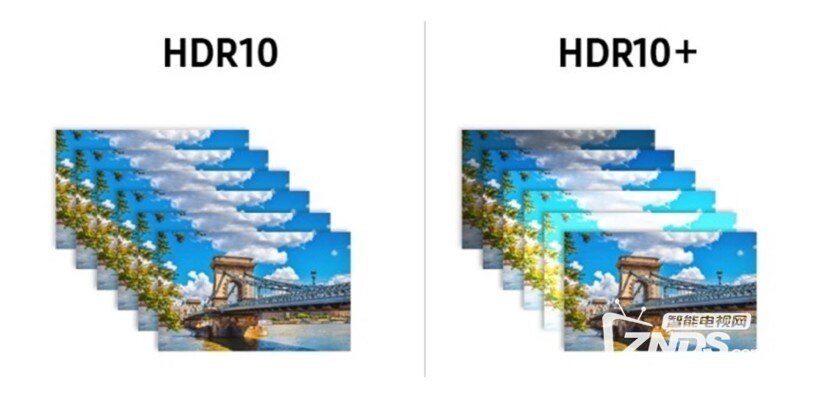

9、HDR

HDR是指高动态范围，使得画面有更亮和更暗的区间，即更高的对比度

具体详见：投影仪HDR是什么意思？投影仪HDR10和HDR10+的区别

10、高级光圈

也叫动态光圈，简单说，就是一些场景切换时，有明暗对比。而本身投影机的对比度有限，就有了这种动态光圈的技术。通过控制光圈大小来控制光通量。

11、插帧和低延迟

插帧是指在一些场景，尤其是观看体育比赛的时候，你会有卡顿感。这时候通过算法插帧，来计算出一个不存在的画面，就是非常好的体验，这会给你带来体育赛事的流畅感。

降低输入延迟，使得投影机做出更快的响应，则是游戏玩家的选择。

02/HCFR SDR HDR测试图案及校准教程自取：

SDR 测试图案

网盘链接：https://pan.baidu.com/s/1eIjrQOtZ5THfXJYL_Yg_pg
密码：49ki

适于HCFR用的HDR测试图案

HCFR文件夹是分段的测试四图案，MiresExpressHDR用于校准最后整体的连续读数
链接：https://pan.baidu.com/s/1FD9esC882sBZVyvypC16jA
提取码：sk7a
以上就是投影机新手入门干货指南：含HCFR SDR HDR测试图案及校准教程的全部内容，更多投影干货指南与测试图分享，还可关注：投影仪论坛

松柏百慕达 · 发表于 2022-3-10 15:25

基础知识，新入门过来学习一下

青与旧木 · 发表于 2022-3-10 15:26

百度盘现在无VIP不能转存？

没钱买幕布 · 发表于 2022-3-10 15:26

青与旧木发表于 2022-3-10 15:26
百度盘现在无VIP不能转存？

文件大的不行，你可以分批转存。

3C南波万 · 发表于 2022-3-10 15:26

谢谢分享，可惜笔记本太老，有些画面无法显示

独钓寒江雪- · 发表于 2022-3-10 15:27

HCFR文件夹是分段的测试四图案，我家有台奥图码716投影，01. Grayscale选择（02. 10% steps调白平衡）02. Primaries and Secondaries（选择02. P3 in Rec.2020调色彩空间）

红茶养乐多 · 发表于 2022-3-10 15:27

大神能把色调映射那几个设置具体值详述一下吧，下午弄了一下没搞定

栗栗很甜 · 发表于 2022-3-10 15:28

红茶养乐多发表于 2022-3-10 15:27
大神能把色调映射那几个设置具体值详述一下吧，下午弄了一下没搞定

点击2084，勾选override Targets,和BT2390
目标最小亮度我觉得可以是0，最大帧亮度就1000
nb写1，nw写0，%是25到50都可以

dlwlrmaa · 发表于 2022-3-10 15:28

请教一下，调起太痛苦了：
1、白平衡把80 和30的点调好，可是一测试，30 80的点E的变化值都低于1，可是其他的点全是10+，怎么会这样，不是80 30调好就可以了吗？后来把颜色调完，效果很怪。明显色彩不对

2、在HCFR中，将视图改为 " Primaries and Secondaries "，选择白色并运行连续测量，这样我们就可以得到50%白色的读数，又称Diffuse White（HCFR：F8）。

这一步昨晚搞懂是不是播放50%白色色？只测量，不调试？是做什么用。
3、“要调整CMS的亮度，使 "饱和度颜色 "窗口中的 "delta luminance "尽可能接近0%”
是不是在窗口中简写为 delta L ..,里面显示-30%以上，亮度调满都接近不了-10%以内，到底是哪里有问题。

期待回复，今晚继续折腾

筷子超级无敌 · 发表于 2022-3-10 15:29

dlwlrmaa 发表于 2022-3-10 15:28
请教一下，调起太痛苦了：
1、白平衡把80 和30的点调好，可是一测试，30 80的点E的变化值都低于1，可是 ...

1、在30%和80% 调的时候要来回跷跷板（30%调偏移 80%调增益），有些机子素质不够，不可能都调到完美，调到最平衡的状态即可，中间的高了，你要多尝试看下原因，比如校色仪有没有对准，有没有被投影机菜单影响，还有测量时要让投影机多读一会，读数有个过程尤其是一遍调一遍连续读数时，急不来的。正常的曲线应该是中间贴近目标曲线，两头可能开一些。

2、另外要注意一个Y值，要注意测量白色后记录一下，然后在CMS调整时，要遵循红色占比21%绿色71%蓝色0.08%去算出具体这三个颜色的Y值，调整时不能让Y值变化过大，亮度对Y值影响最大，也就是不能以牺牲亮度为代价。HDR测量这个50%白色，和SDR测量100%白色都是会关联到整体测量结果的。

3、delta luminance在RGB GAMMA这个里边有，这是让去调那个HDR亮度值，但是你动了这个CMS就又得去调，可以尝试一下！
