[教程&攻略]

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

  [复制链接]
跳转到指定楼层
楼主
发表于 2021-7-15 09:57 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
小米盒子相对来说使用价值不是很高,目前买盒子的都比较倾向广告少的智慧盒子,本次楼主带来了小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享,实用教程分享,千万不要错过了。

闲鱼淘了2个小米盒子3(MDZ-16-AA),都是好的,到手直接能开机。拿16AA和09AA做个简单对比,左边是16AA,右边是09AA。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

两者外观尺寸完全一致,简直是一个模子印出来的。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

区别主要在接口上。相比09AA,16AA精简了MINI USB和TF卡接口,但并无大碍,这2个接口使用频率本身不高。

测试没问题、确认收货后,直接拆机扩容,4G的ROM实在是太小了。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

拆机方法和09AA完全一样,上下壳完全是卡扣设计,沿某个角撬开一条缝,再沿着缝隙拆就行了。(卡扣卡的还是挺紧的,最好用专门的撬刀或撬片,尽量别用指甲,除非你也正准备剪指甲)

拆开后是图下面的样子

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

红圈外是4个十字螺丝,拆掉螺丝后,沿红外遥控的“窗户”处,往上轻轻一撬,板子就拿下来了。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

这是板子的另一面。重要元件全在屏蔽罩下面。

掀开屏蔽罩:

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

这里面布局着cpu,内存和硬盘(EMMC)。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

cpu是晶晨的S905-H,缓存是2颗南亚的512m缓存,emmc用的是东芝的emmc5.0 4GB容量。相比小米盒子MINI(MDZ-15-AA)采用的坑爹的海力士emmc,东芝emmc我感觉更靠谱一些。

此面2颗512M缓存,已经够1G容量了,另一面的屏蔽罩下面,难道还有2个缓存空焊盘?

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

结果大失所望,另一个屏蔽罩下面,除了一堆阻容,毛线没有

下面拆emmc扩容

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

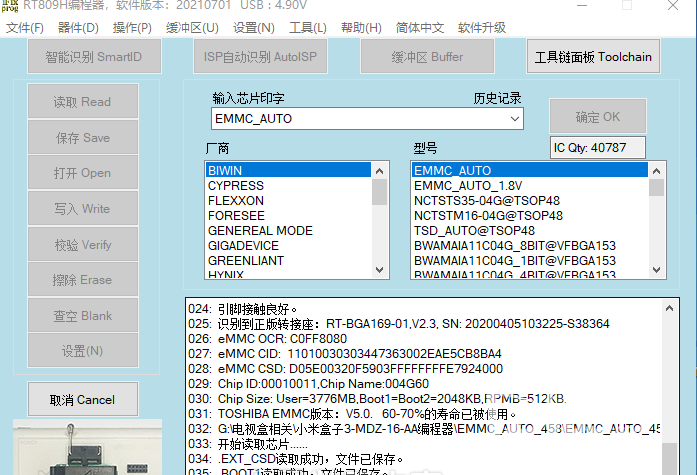

拆掉原来4G的鸡肋,上编程器读取数据。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

工具显示,60%-70%的寿命已被使用,磨的还是挺厉害了。

读取完成后,找到一颗三星32G emmc5.1颗粒,把数据写进去

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

这颗三星emmc也是拆机的,已使用10%-20%的寿命,但容量比原来大很多,再使用了个几年没啥问题。

写完数据,焊到板子上。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

搞上。上电直接开机

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

显示扩容的容量已被使用,这个没关系,进REC双清即可。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

游客,如果您要查看本帖隐藏内容请回复

收的这2个盒子到手的时候,都是最新版的系统1.5.82,升级32G ROM后,虽然已经很流畅了,但还是想能不能退回到老的版本,个人感觉,还是老版本的界面更耐看一些。
然后度娘各种搜,功夫不负有心人,果然找到了。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

是1.3.106的版本,同时下载到的,还有一个1.3.106升级到1.4.15的升级包。解压后有两个文件,update.zip和xiaomi_update

刷机方法如下:

使用fat32格式的优盘,把2个文件考到U盘根目录,插到盒子USB口。
盒子断电,遥控器按住【HOME键】和【菜单键】后(其实是进REC的操作),盒子上电,检测到U盘里的文件后自动刷机。

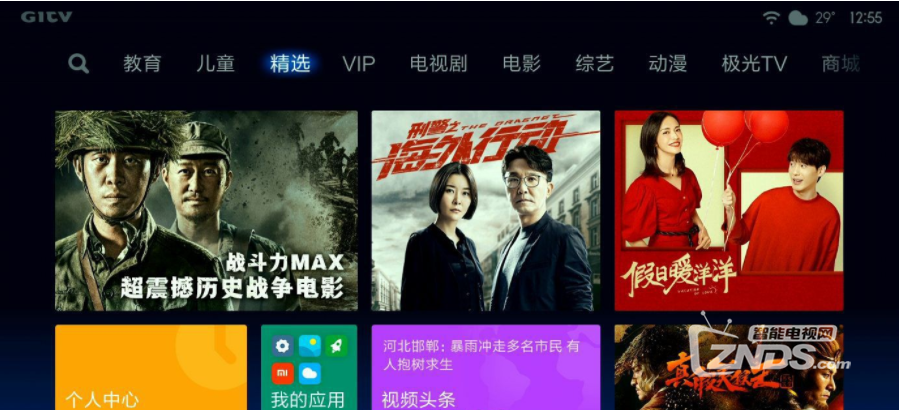

刷完后,进入系统,就是小米盒子和小米电视最经典的界面了

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

有没有很熟悉的感觉?用过小米盒子或买过小米电视童鞋,应该都记得这个界面吧?

在这里先提醒大家一点,如果想用老版本的系统,盒子联网前,务必关掉【智能更新】,否则你一连网,盒子会自动下载新版ROM,下次你一开机,会发现开始更新系统,更新完,就变成新版本的系统了。

手动点了一下系统更新,果然有个1.4.32的新版本,

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

好奇心作祟,想看看1.4版本啥样,果断点了更新。

然后就成下面的界面了

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

这个界面更熟悉了,因为我家的小米电视2,就是这个界面。再点系统更新,又有新版本,1.5.82,也就是这款盒子目前最新版的系统,和刚收到盒子的时候同样版本的系统。

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

更完就是刚收到盒子的时候的样子了

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享

整体内容基本完结,下面就是大家最感兴趣的,emmc的编程器备份和低版本的刷机包分享出来
链接: https://pan.baidu.com/s/1A9IFIbdRkqztTp_RChRTcA
提取码:
游客,如果您要查看本帖隐藏内容请回复

这个盒子不像15AA那样,系统和cpu有加密绑定关系,这个emmc备份,上到任何一个同型号盒子上系统都能启动。
以上就是楼主带来的小米盒子3MDZ-16-AA:拆解,扩容,刷机及部分资源分享,如果你们有小米盒子相关刷机或者救砖问题,欢迎在下方留言和楼主一起讨论。

想要了解更多小米盒子内容,请点击:小米盒子论坛


上一篇:求救!!! 小米盒子4S刷机变砖,求教各路大神解决方案
下一篇:小米盒子MDZ-09-AA扩容升级运行内存
沙发
发表于 2021-7-15 09:59 | 只看该作者
上个好东西
回复 支持 反对

使用道具 举报

板凳
发表于 2021-7-15 09:59 | 只看该作者

不安装APP的情况下,4GB和32GB,在速度上,有什么区别吗???

点评

速度上差别不大,但是4G确实太小,系统占用一大半,然后装几个电视直播APP就满了。一般来说电视盒子用8G的话装APP就比较富裕,如果要存点电影什么的确实还是上32G 合适,而且现在手机,SSD上拆的EMMC也多半上32G左右  详情 回复 发表于 2021-7-15 09:59
回复 支持 反对

使用道具 举报

地板
 楼主| 发表于 2021-7-15 09:59 | 只看该作者
橙子的甜 发表于 2021-7-15 09:59
不安装APP的情况下,4GB和32GB,在速度上,有什么区别吗???

速度上差别不大,但是4G确实太小,系统占用一大半,然后装几个电视直播APP就满了。一般来说电视盒子用8G的话装APP就比较富裕,如果要存点电影什么的确实还是上32G 合适,而且现在手机,SSD上拆的EMMC也多半上32G左右的
回复 支持 反对

使用道具 举报

5#
发表于 2021-7-15 10:00 | 只看该作者
有个同款没有tf卡的,不开机了,朋友给我的,不会折腾,吃灰中
回复 支持 反对

使用道具 举报

6#
发表于 2021-7-15 10:00 | 只看该作者
仔细看完了,只能叹口气,感慨楼主动手能力强,都会扩容了,工具能肯定不少,会换存储芯片的人都是大拿,只剩下羡慕不以,看着家里四个小米盒子只能皱眉撇嘴,没有楼主的武功,自叹不如啊!!!
回复 支持 反对

使用道具 举报

7#
发表于 2021-7-15 10:00 | 只看该作者
MDZ-09-AA很经典的一款,当年因某些原因,很多此款盒子升级变砖。
回复 支持 反对

使用道具 举报

8#
发表于 2021-7-15 10:00 | 只看该作者
都是1g内存 15 比09要快 两个都有过。09 2g内存的也有过 一台 后来卖了
回复 支持 反对

使用道具 举报

9#
发表于 2021-7-15 10:31 | 只看该作者
老盒子,没事折腾一下,谢谢楼主。
回复 支持 反对

使用道具 举报

10#
发表于 2021-7-15 10:57 | 只看该作者
进来看一下
回复 支持 反对

使用道具 举报
