广电智能高清机顶盒TTL连接方法

smartpc · 发表于 2020-5-5 14:39

本帖最后由 smartpc 于 2020-5-5 15:06 编辑

适用以下型号：
数码视讯科技 SDC6993  硬件版本：02.01.01.01
九联科技 HDC-2100K 硬件版本：98.E1.A7.D3；98.E1.A7.D8；98:E3:A7:F4（新版长方盒）

创维 HC2910                硬件版本：00.00.07.D7
银河电子 HDC6910 75 硬件版本：04.00.20.20
银河电子 HDC6910 7H  硬件版本：04.00.20.20

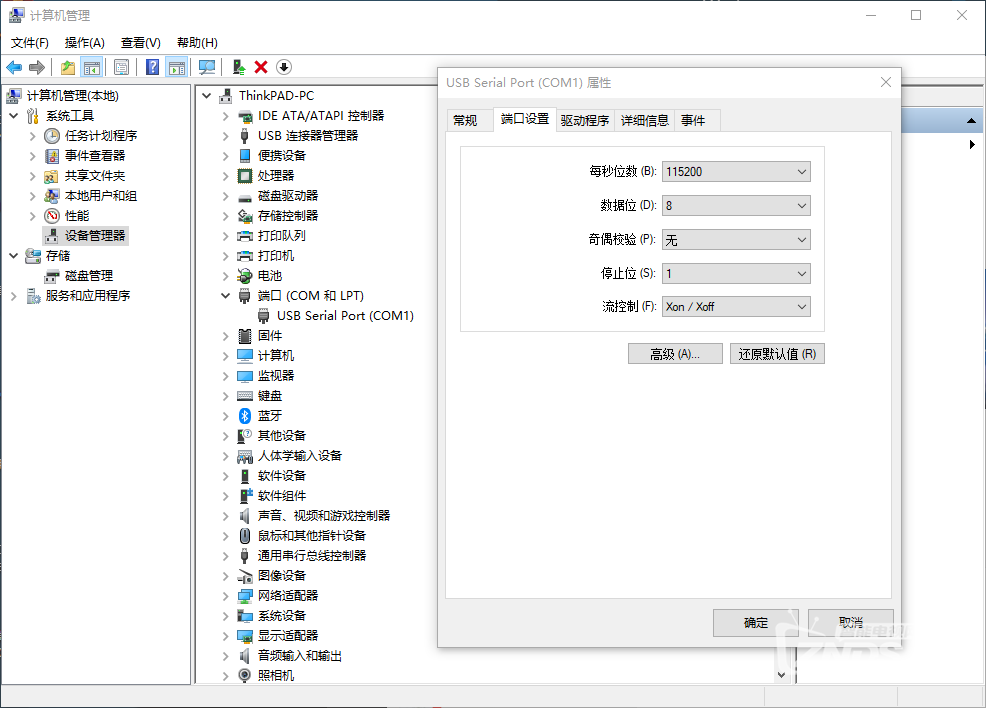

安装USB-TTL 驱动后查看所在端口及参数，运行 HiTool-STB或 PuTTY等工具设置端口波特率等参数与PC端一致。

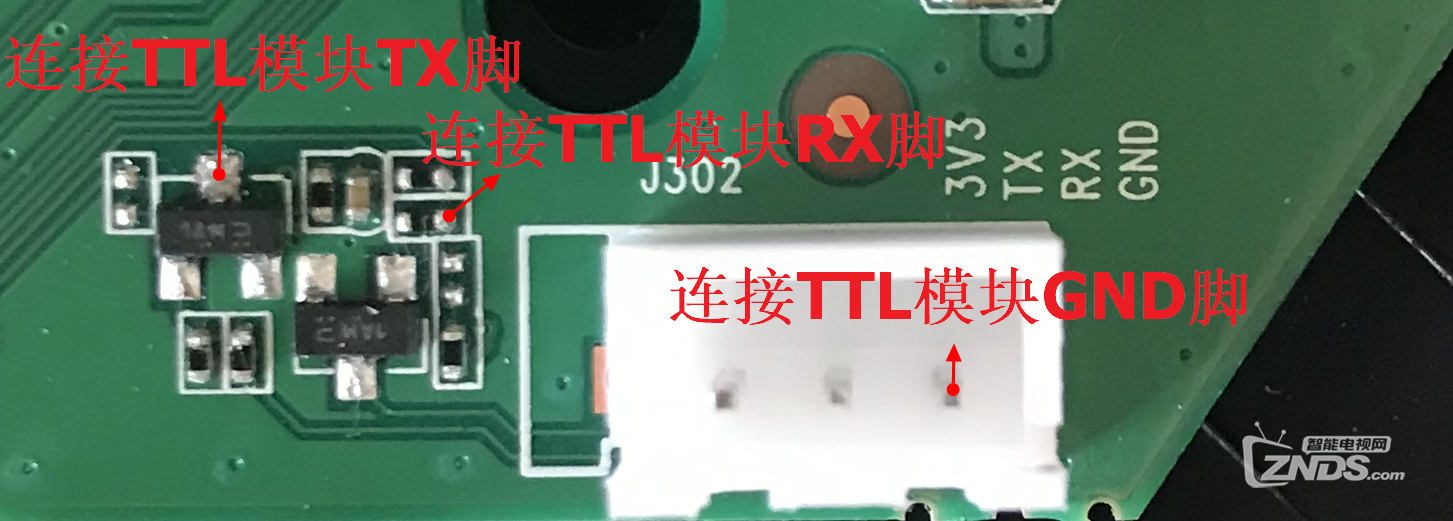

连接USB-TTL 与机顶盒，如图脚位。
连接配置无误机顶盒通电  HiTool-STB 终端或 PuTTY 等工具即开始跑码。

广电智能高清机顶盒TTL连接方法

smartpc · 发表于 2020-5-6 00:09

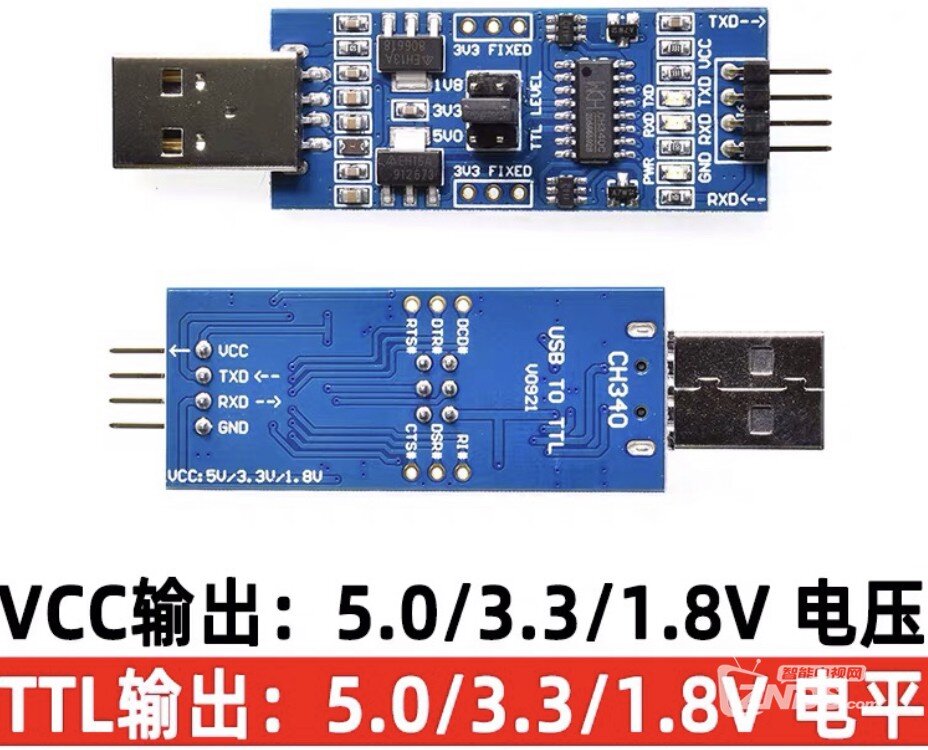

使用COM口或 USB-TTL转接模块（FT232R，CH341A， PL2303方案均可）
连接RX TX GND 三条线即可。

华为逻辑电平设计规范教材.pdf (2.24 MB, 下载次数: 281)

wang990156 · 发表于 2020-5-6 05:40

谢谢分享。

tvro999 · 发表于 2020-5-7 08:47

我有COM口的

tvro999 · 发表于 2020-5-7 08:49

老哥发个USB-TTL 驱动
和HiTool-STB软件

路人甲是野百合 · 发表于 2020-5-7 10:15

已推送APP

chongyang09 · 发表于 2020-5-7 19:05

学习

hhzwt · 发表于 2021-4-18 11:39

win10下哪个好用

jeffkorn · 发表于 2022-7-17 23:58

这个太牛了，如果把配套软件也附上就更好了！

13094248745 · 发表于 2022-8-17 12:59

太牛了
