拆!投影仪散热改造详细教程 如何为你的投影加装风扇

[复制链接]
发表于 2020-3-25 09:23 | 显示全部楼层 |阅读模式
本帖最后由 akagi1945 于 2020-3-25 09:28 编辑

投影仪散热不好机身总是很烫,所以决心要对它进行一番改造,在开始前首先要确定机身最热的位置在哪。通过连续长时间使用,发现机器最热的地方,在底面电源模块下方网眼处,其次是上面主板上方位置,最后才是上面led光源位置。
改造计划:
通过拆解观察结构,我发现机身虽然空间不多,但是还是可以塞进两个小风扇的。
添加防尘网,换掉噪音巨大的原装主风扇,在发热最大的电源处和led光源散热出风口增加两个小风扇。
改造规划看下面简图
1.前面板进风口,增加防尘网,更换新主风扇。蓝色部分。
2.由于电源模块发热严重,增加小风扇后,下方和侧面出风口变为进风口,所以要增加防尘网。蓝色部分。
3.计划风流向,使电源模块和led光源两个发热大户产生的热风能够及时排出。黄色部分。粘贴海绵,使光路和风路在一定程度上隔离开,降低进灰几率。绿色部分。主板发热也很大,使其热量能较快从两个风扇排出。青色部分。

改造计划

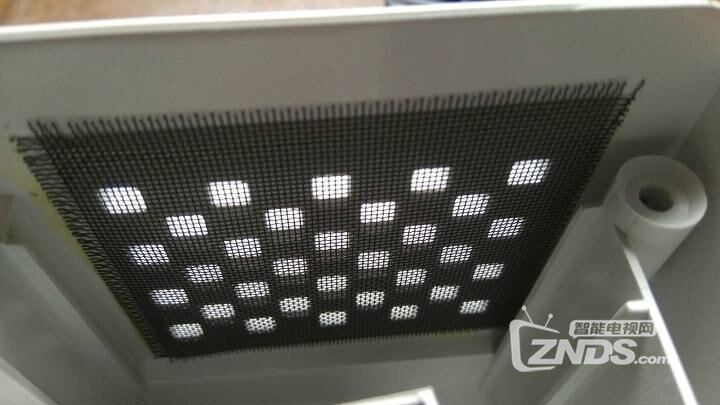

1.首先来看防尘网,原来的防尘网过于简单就是一层纱窗(窗纱)而已,应该可以防一下蟑螂吧。
原装防尘网

原装防尘网

进风口的风洞,感觉够用,就不改了,否则影响美观。

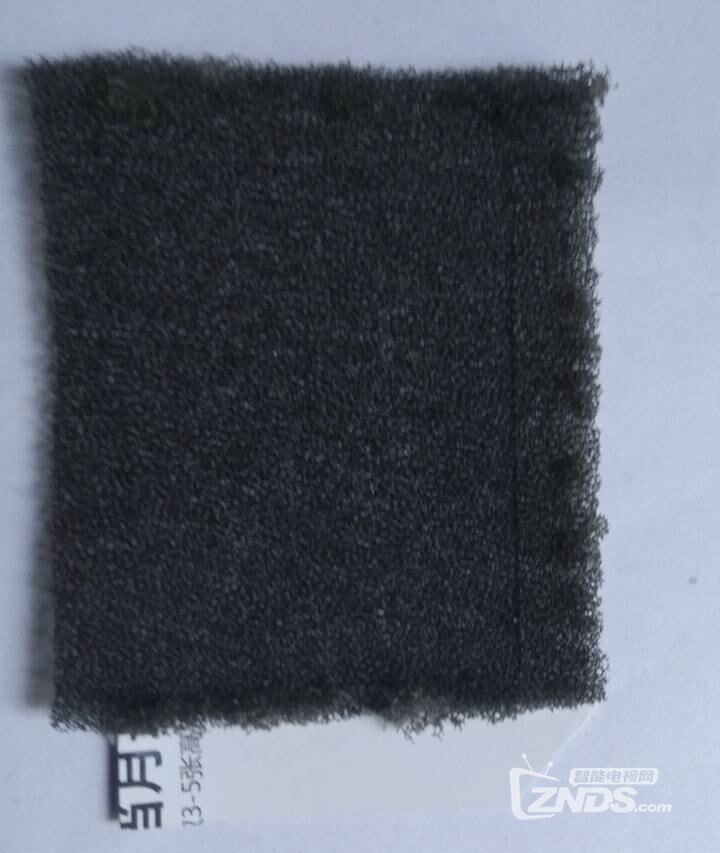

某宝购买通用防尘网海绵,透风性很好300×400×3,13元。品牌机原装的买不起,太贵了

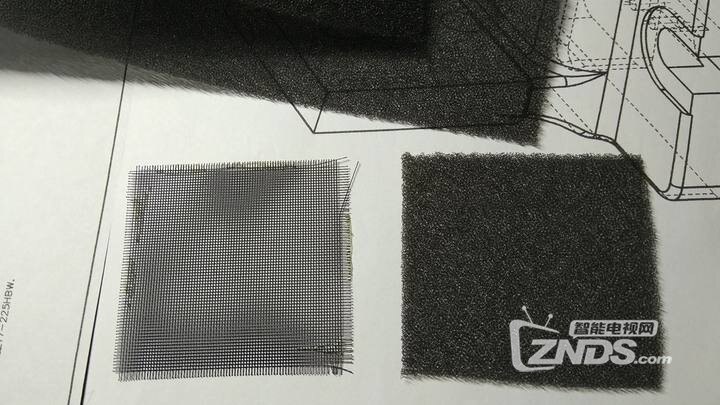

防尘网对比

还有一次性口罩上的单层无纺布,透风性不如买的海绵,但是感觉还可以。准备贴在电源处。
海绵不好贴,贴不好很容易被卷进风扇扇叶中,而且贴上去不易更换清理,所以制作一个纸框,插在槽里,而且容易取出更换清理。

纸框

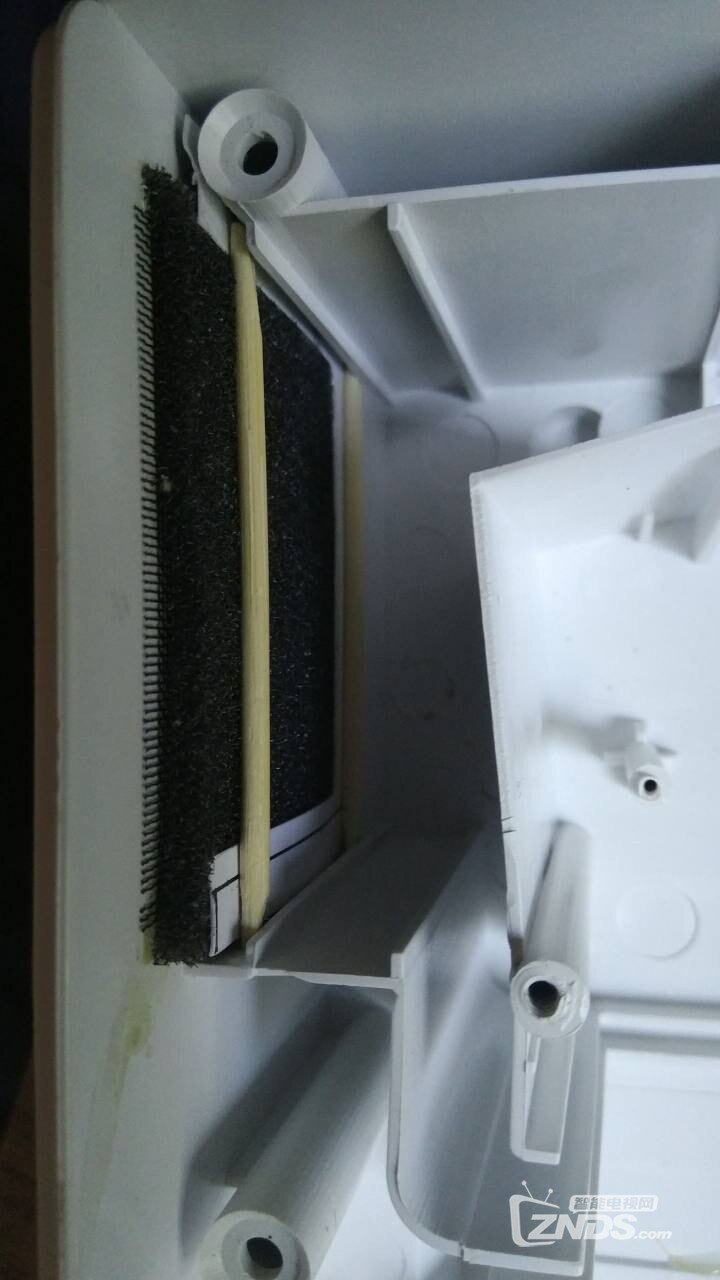

完成效果,我真是怕卷进风扇,试的时候就卷进去了,搞了两根牙签做支撑。

完成效果

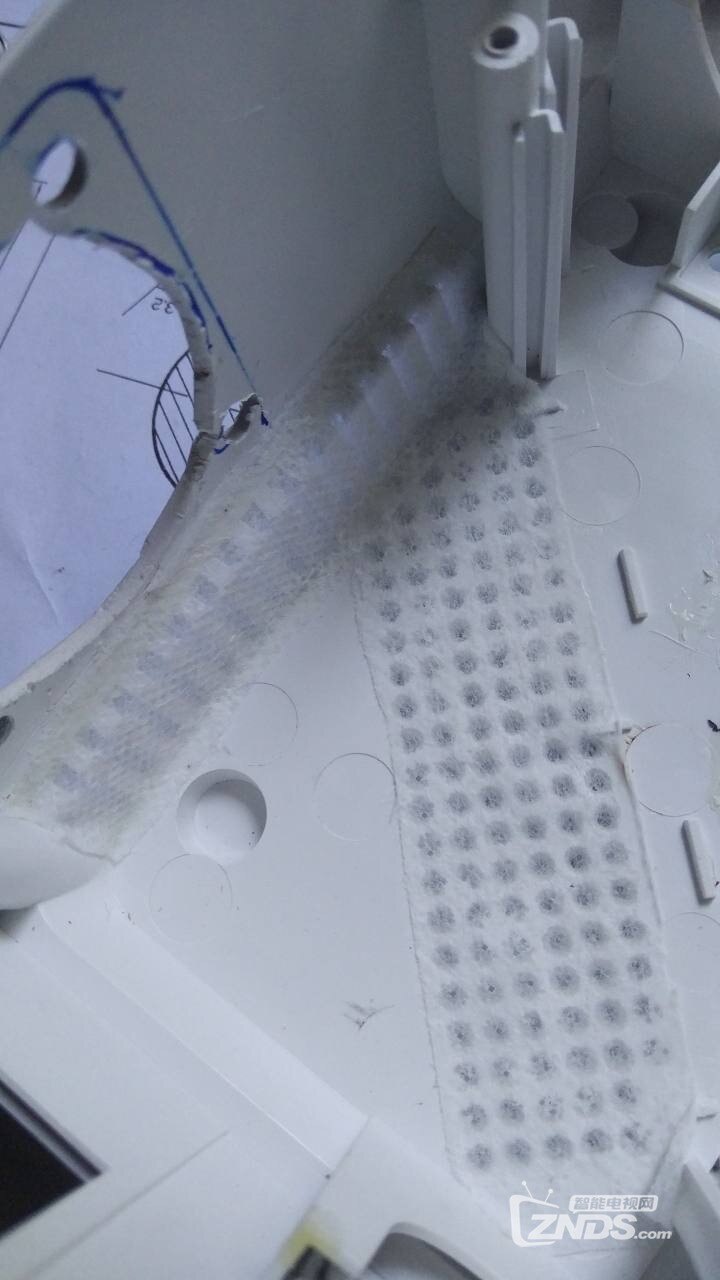

出风变进风,无纺布防尘。用无情三秒胶粘的。

贴好无纺布

关于风扇规格,原装风扇12V,0.23A,2.76W。
本来计划加装一个60×60×15厚一点的,12V1.8w,因为还有空间,想着风大一点。但是,606015风扇到货后,风力确实很大,但是噪音也大,虽然没有原装大,但是不ok,而且还要改造插槽,所以又换了一个606010的装上了。
风扇型号品牌很多,也跟店家进行了友好沟通,最后的结论是:
要风大就不静音,要静音风就小,鱼与熊掌不可兼得呀。
至于风扇的风量噪音参数很多都是瞎写的,特别是噪音,根本不能信,而且和安装条件有关,风吹的时候遇到阻力、带动外壳震动啥的也会有噪声只能参考一下。只要电压是12V,尺寸60×60×10就可以替换。
主要看功率,原装的2.76W,噪音很大,我买的606015,1.8W,因为厚,所以风力和原装差不多,噪音也不小。
最后更换为606010的1.4W,噪音还行,风力没有原装的大。推荐购买1W左右的,太低了风小。
记住一点,风大不静音,静音风就小,10块钱的风扇,技术都差不多,主要是尺寸和功率,知名品牌同规格噪音应该小点吧,谁知道呢。
风扇接口,一般店家都可以帮忙改。
本款机器用的C1接口哦。
风扇10元左右一个。

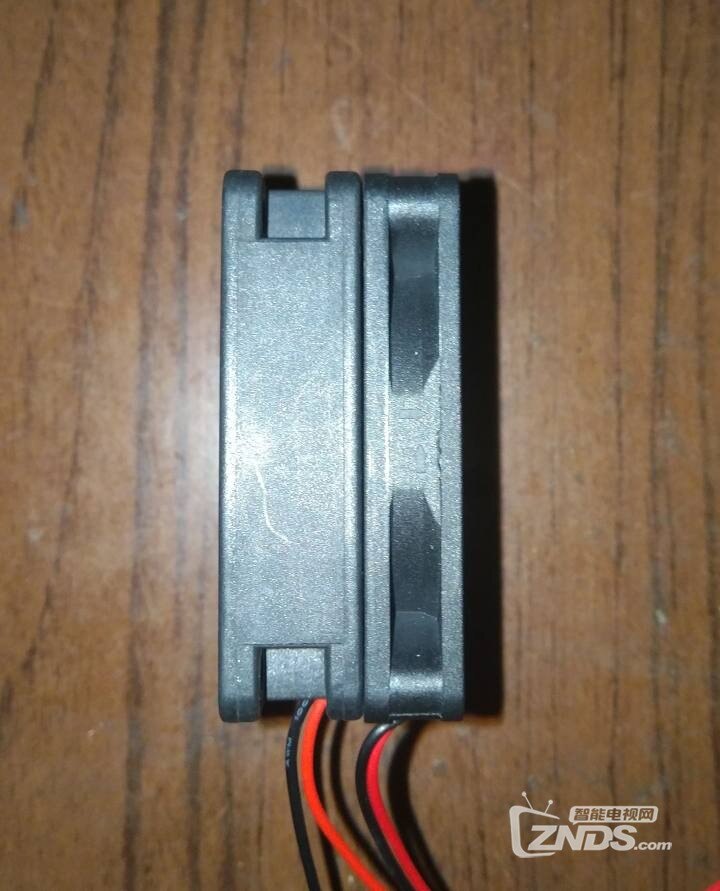

606015和606010厚度对比。

对比

原装大噪音

原装

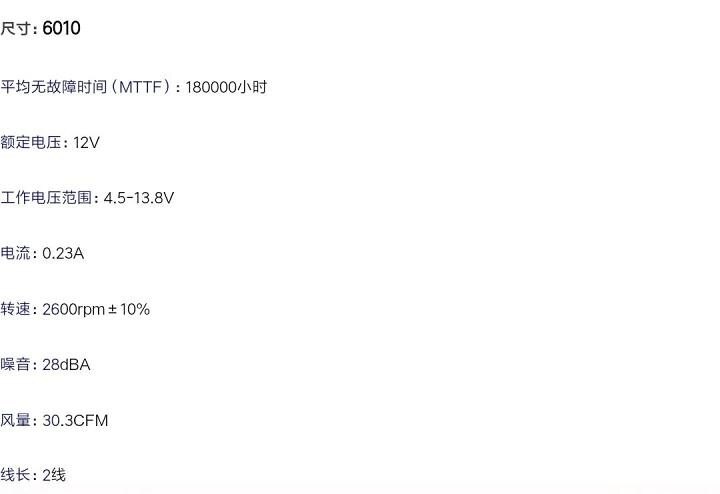

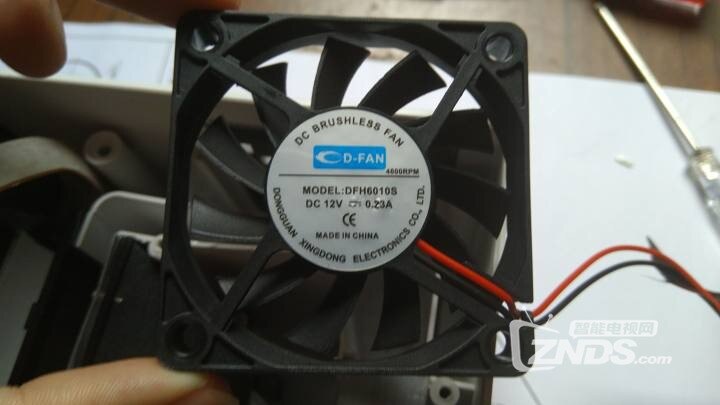

某店在售原装风扇的参数,标签写的4600转?
你猜能信吗

原装风扇参数?

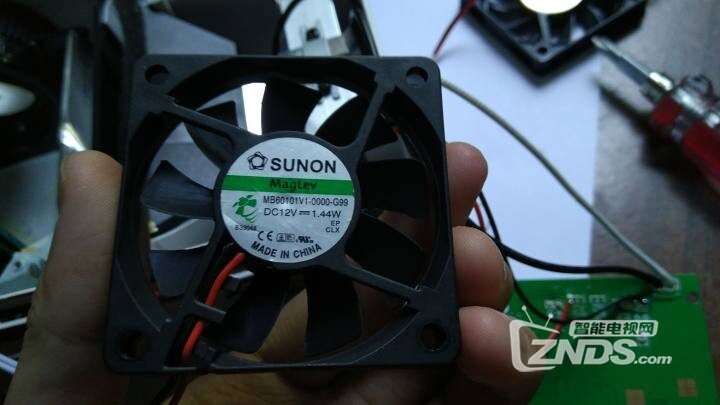

最后安装风扇606010.1.44W。

安装风扇

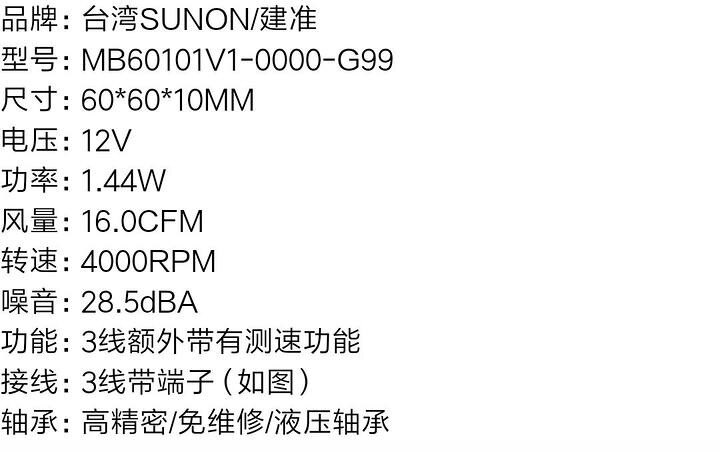

安装风扇参数606010.1.44W,也可以买1w的更静音,风也更小。

安装风扇

2.增加两个小风扇,经过我的反复测量和缜密分析计算和查找,可以增加两个50×50×10,12V的小风扇,由于主板有两个风扇插口,所以另一个要找地方焊一下。两个小风扇都是往外吹风。

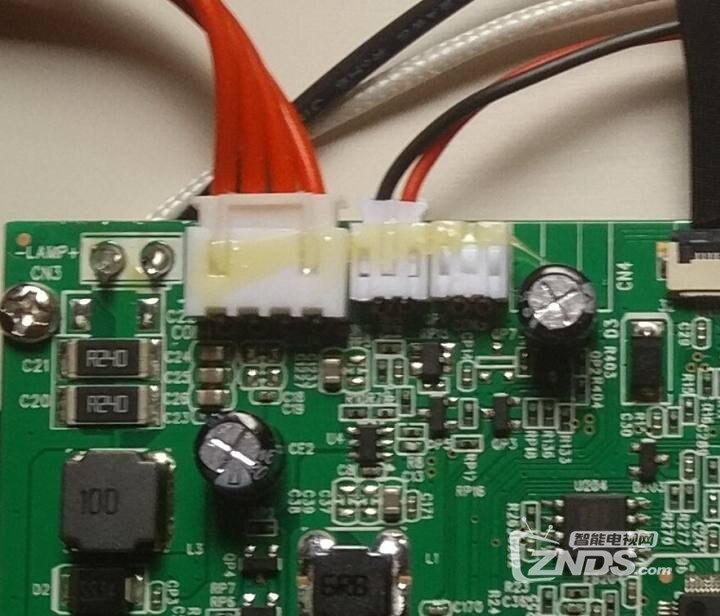

主板两个风扇接口

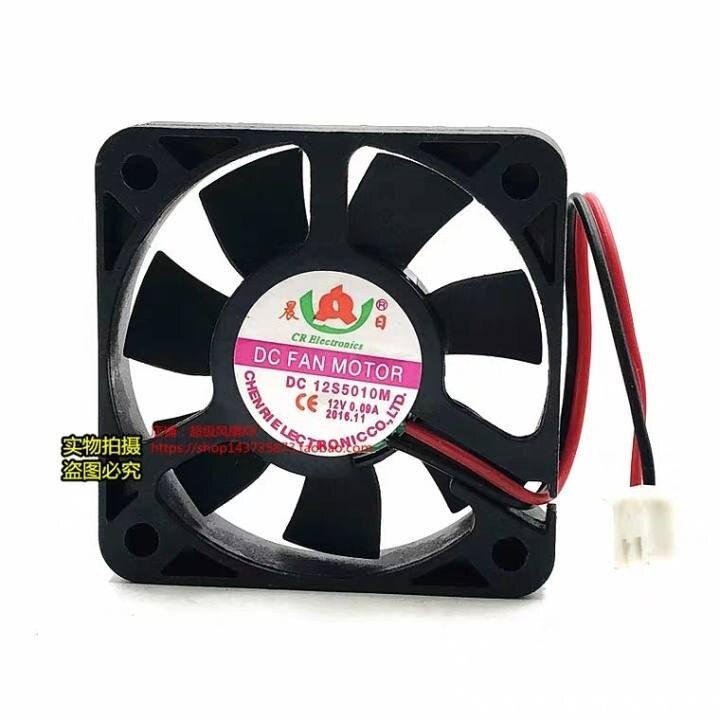

小风扇规格,1w左右,噪音小,忘记拍照了。
小风扇

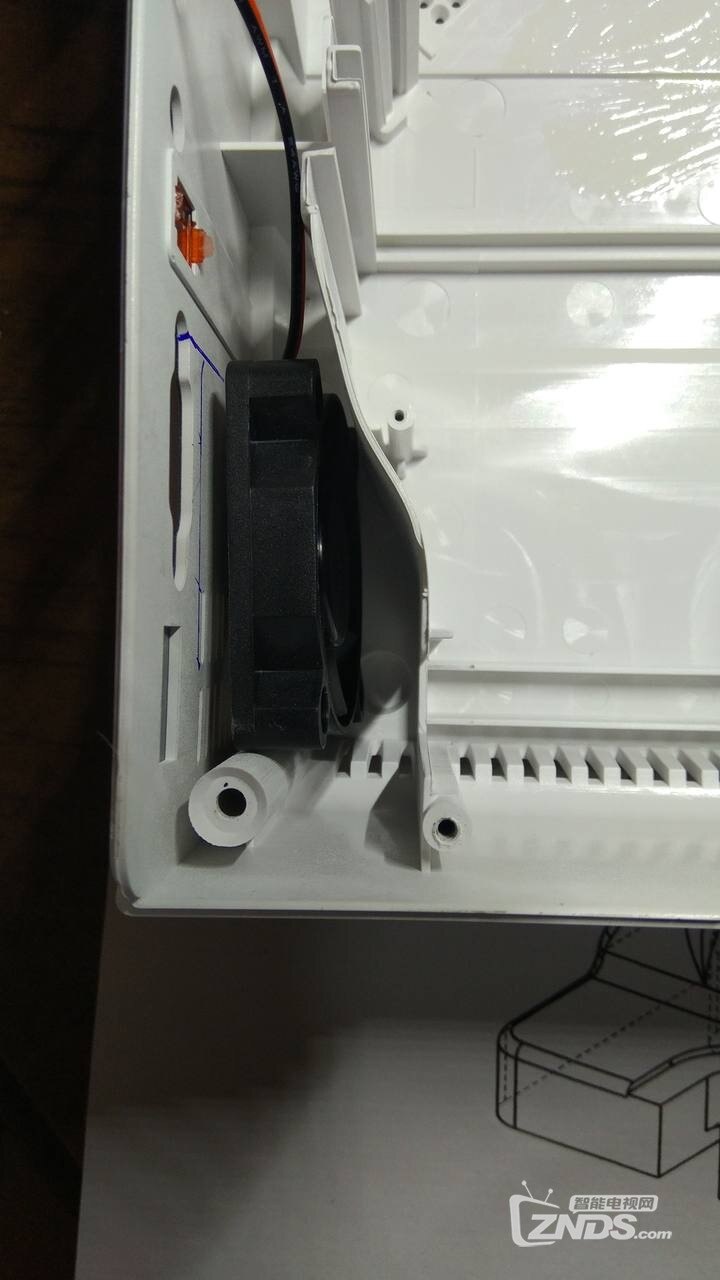

电源模块处小风扇。

电源模块处
位置真的是刚刚好啊,再大就放不下了

位置

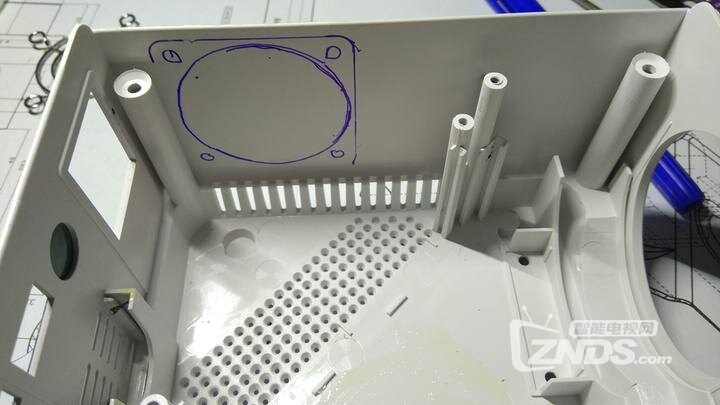

准备挖孔呀

挖孔位置

led光源出风口处,505010刚刚好,注意主板安装后,VGA接口会碍事,占用一定高度,所以不能太高,505010刚刚好,爽、

挖孔位置
所以,那就开干吧!

电源处
挖孔,用的焊台调温电烙铁,刀头,真是太好用了

工具

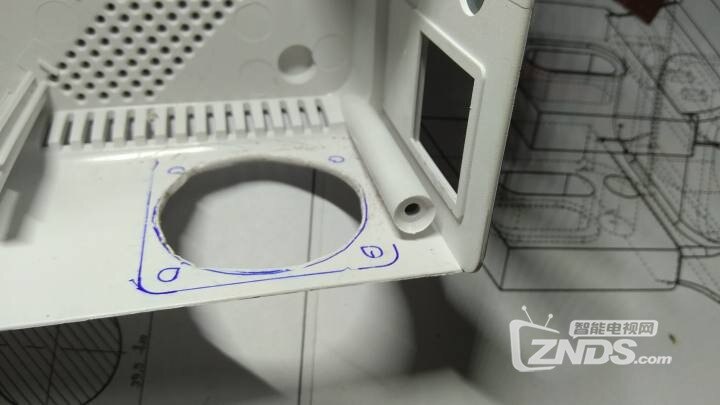

挖好啦

挖孔

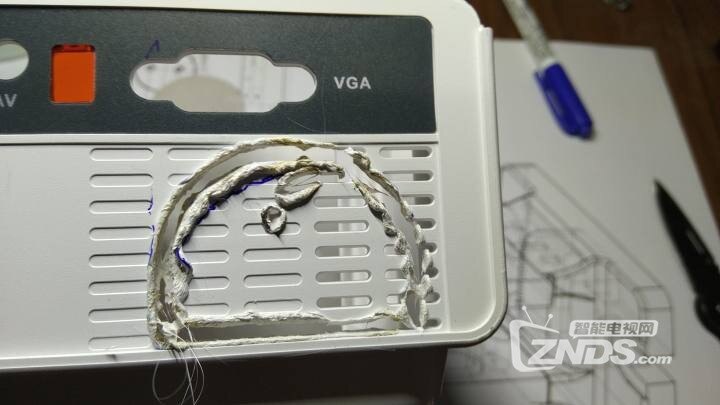

后出风口挖孔,原来的孔太小了。

刀头电烙铁挖孔
挖孔,以后用小刀修饰一下,并钻孔。

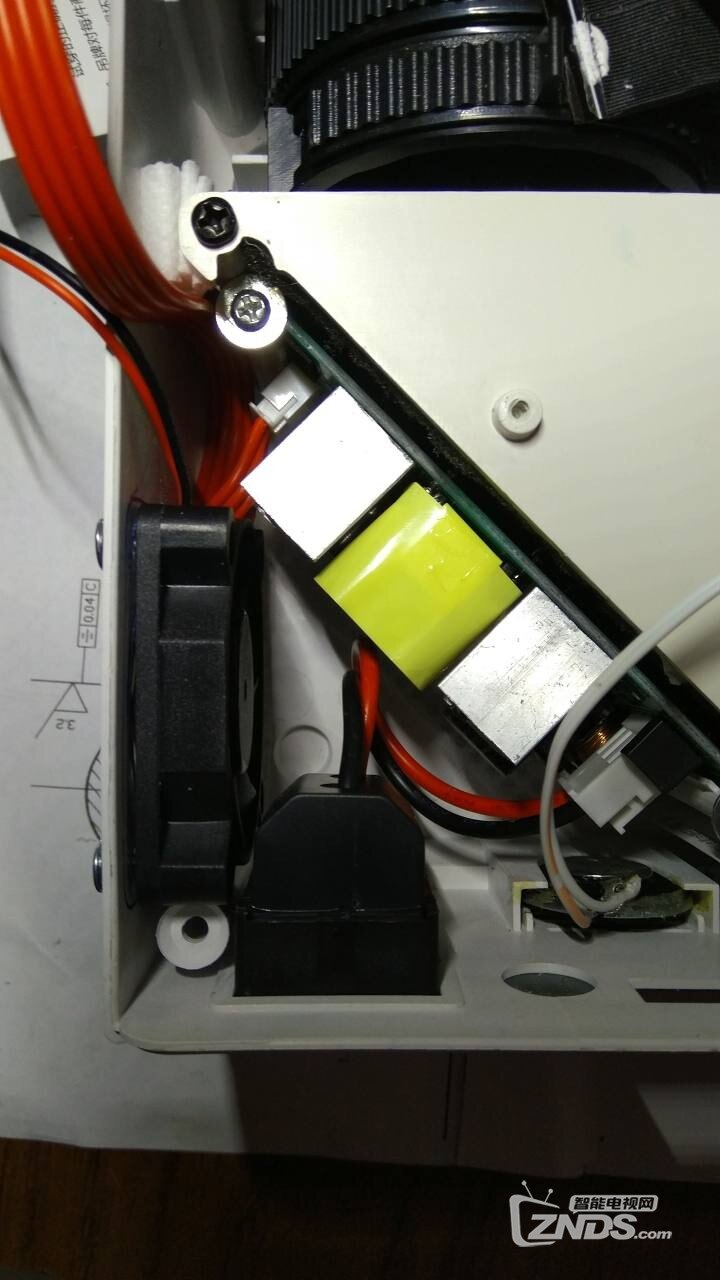

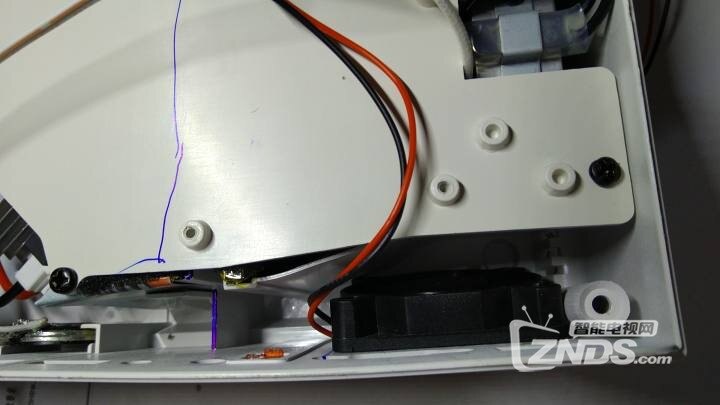

电源处装好了哦

电源处

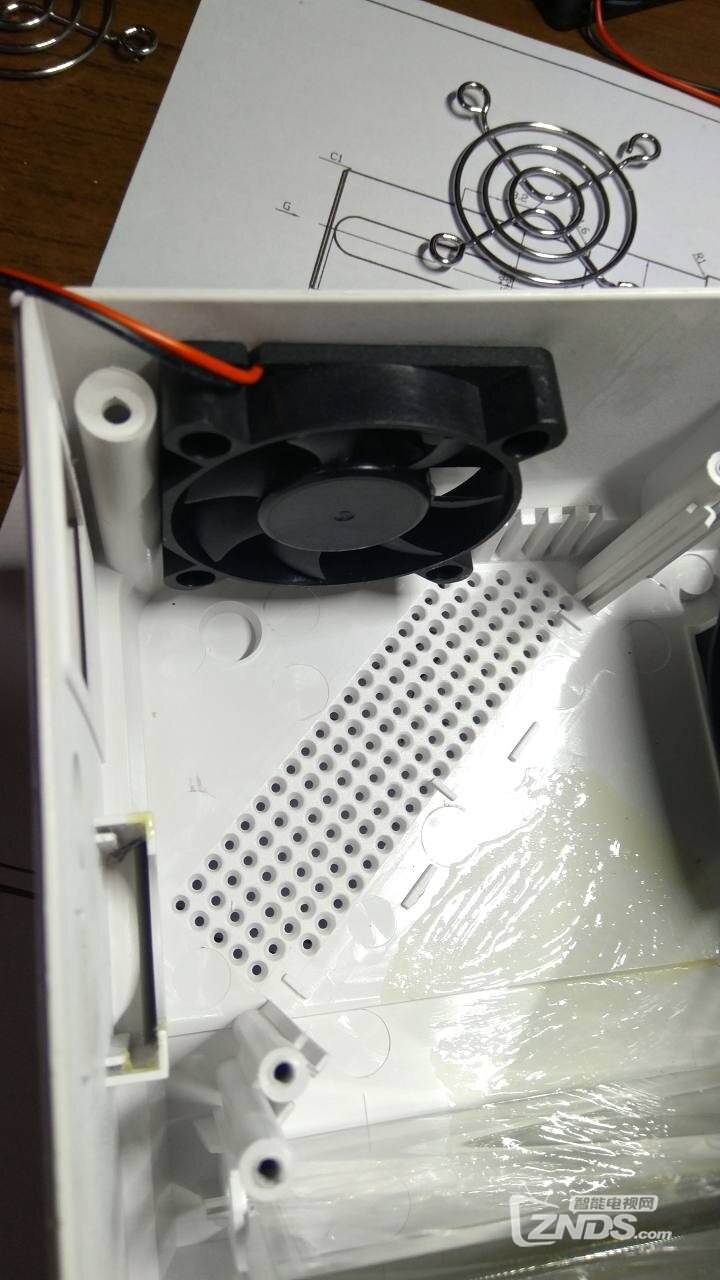

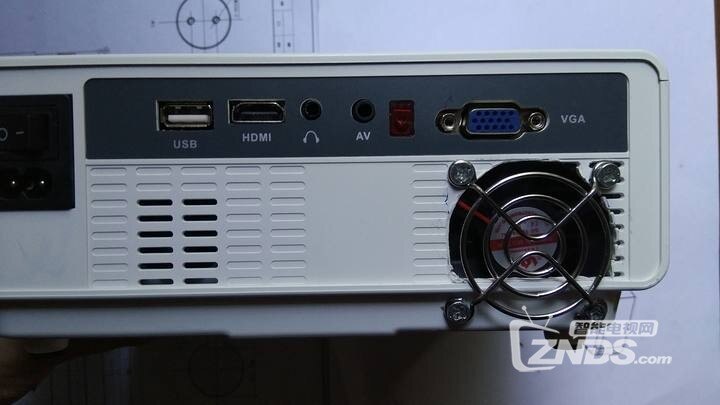

后出风口也好了保护网一元一个送螺丝,挺好的。

后出风口

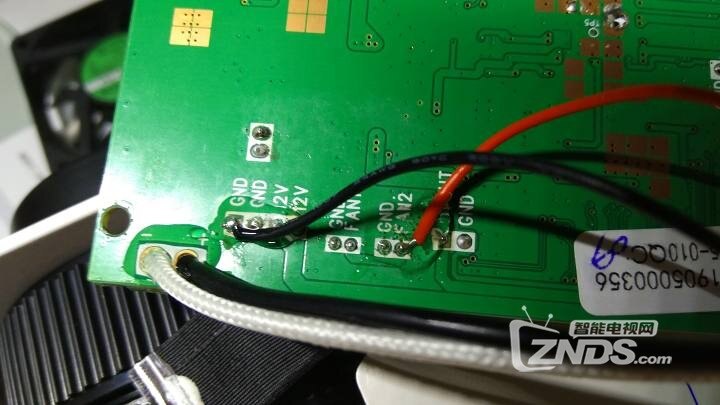

后侧小风扇,焊接在风扇接口+12V,负极随便找个接地就行,并联在风扇上。但是不能焊在主板供电插头,我试过,会不受遥控器控制,待机也会转。也有5v的供电,感觉转太慢了,led电压8.9v?应该没有量错。上面的固定胶水的我买的,加固一下美滋滋,感觉很好用,后边工具集合里有,无情牌胶水,简直太无情嗷。

供电

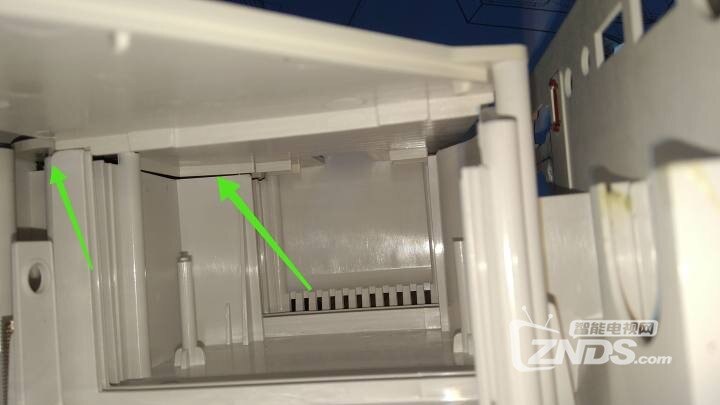

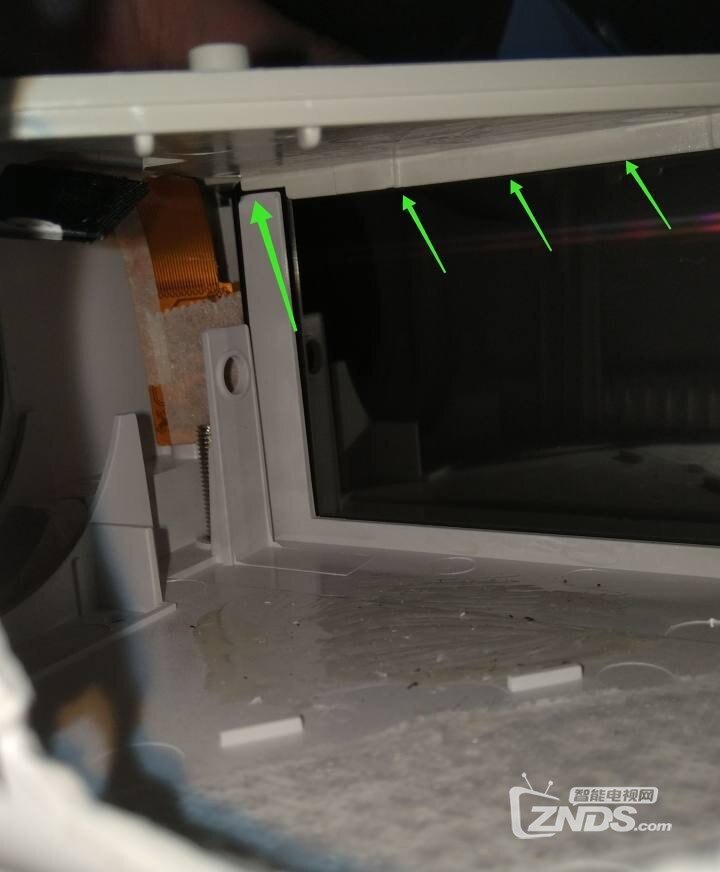

3.防尘改造部分。缝隙填充海绵,隔开风和光。

缝隙填充海绵

缝隙

缝隙

缝隙

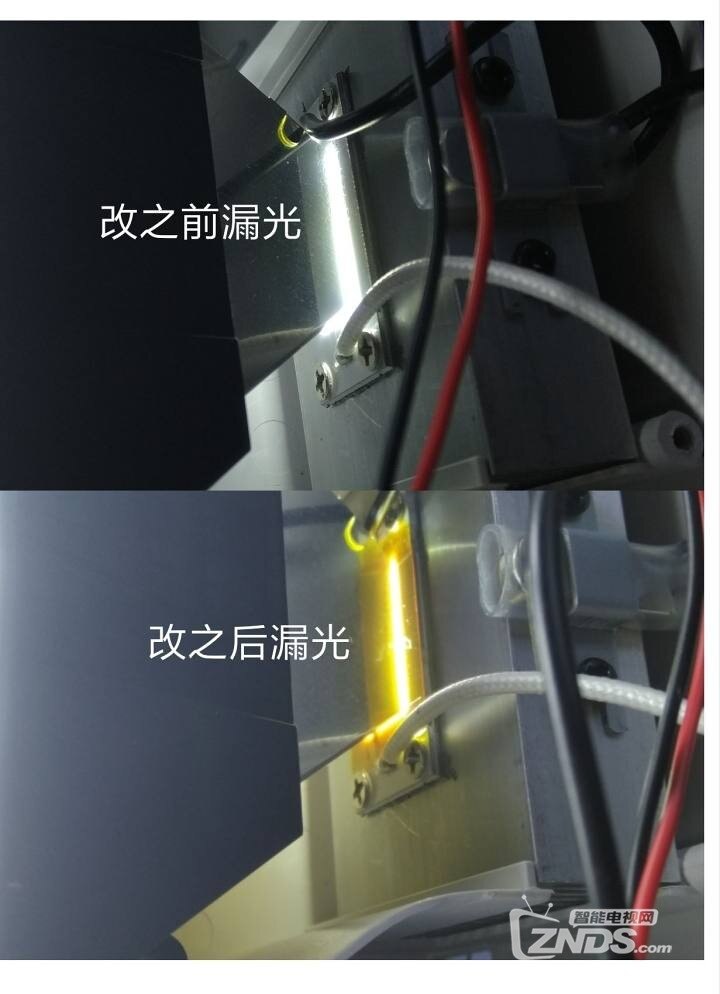

细节部分,重新固定了一下聚光碗位置,LED漏光减少,变黄是因为贴了隔热胶带,缓一下聚光碗切口,减少压痕。

漏光对比

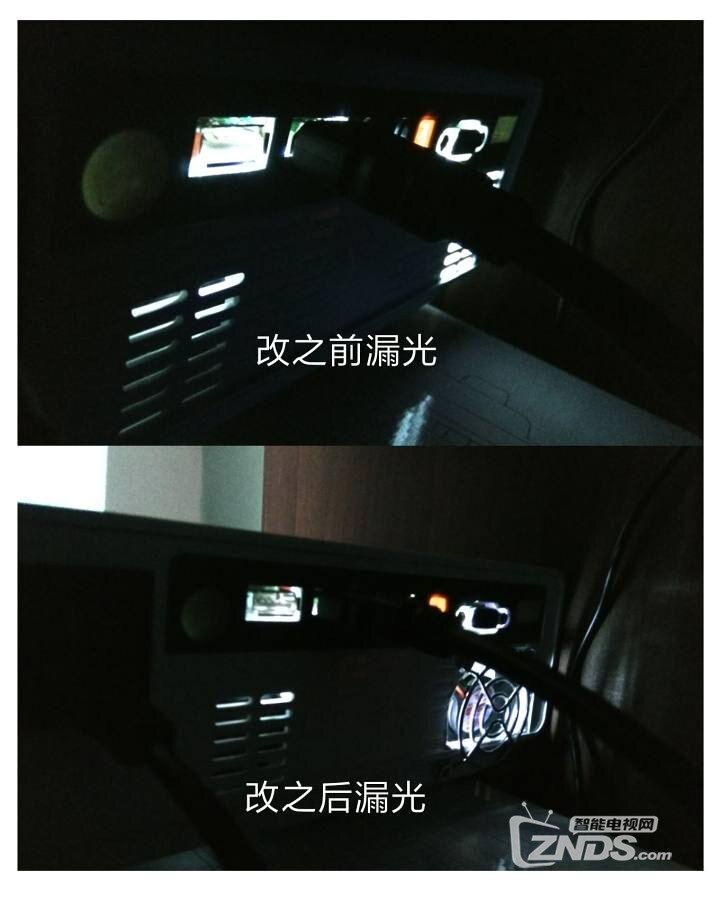

后部漏光对比,这个结构,屏幕风道出口不可能封闭,所以依然会有的,但是梯形矫正部分不怎么漏了。

漏光对比

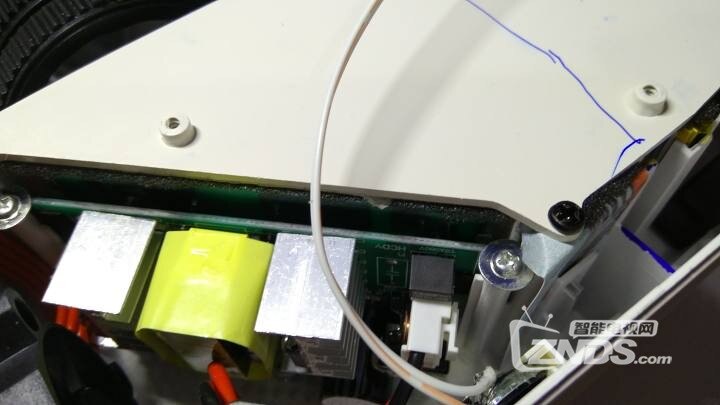

由于电源模块上有两个散热片很热,而且还在下面,所以底面最热,离风扇很远,于是我寻思着电源倒过来装不就ok了?散热片正对着风扇,散热效果倍棒嗷,机智。

电源倒装

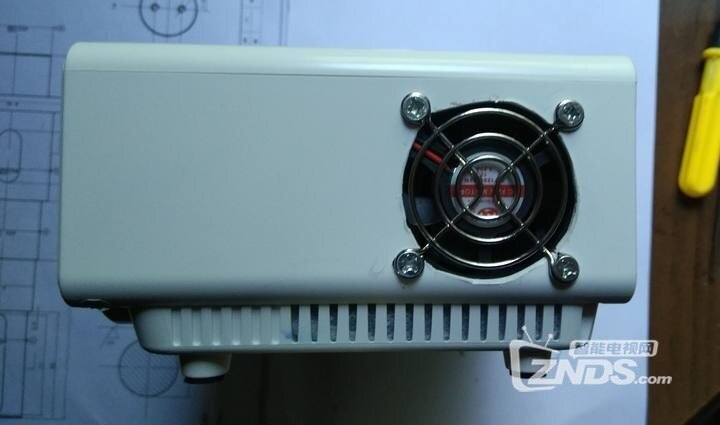

后出风口风扇完成图

后部风扇

缝隙填充后效果

缝隙填充

改造前的噪音,很大。改造后效果,效果明显,我挺满意的。
最关键的是散热效果,长时间使用(5h+),整机比原来好多了,两个小风扇吹出的都是热风,效果满意。
虽然增加了两个小风扇,弥补了新的主风扇风小的问题,但是噪音也会有所增加,看起来变化没有那麽夸张。
小风扇功率不大,可以忽略,所以只改主风扇,静音效果肯定更好一点,只是散热效果打折,散热好了使用寿命增加哦。
平时也不会耳朵贴着风口,所以个人感觉50DB真的可以了,而且还要视频开声音,声音随便都是60DB+哦,总之改造成功了。

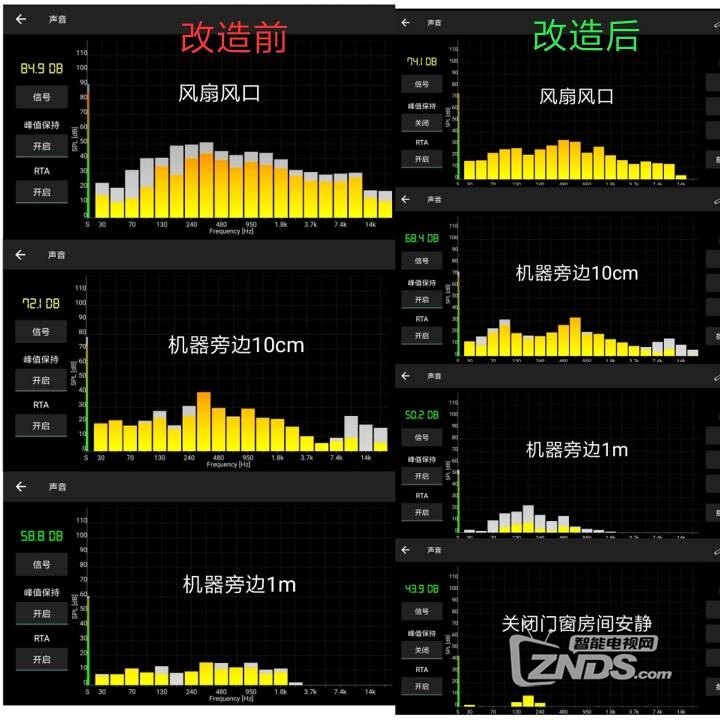

这是装好后正常运行测试噪音对比(以数据为准,有的开了峰值保持,不是风扇运行声音)

噪声对比

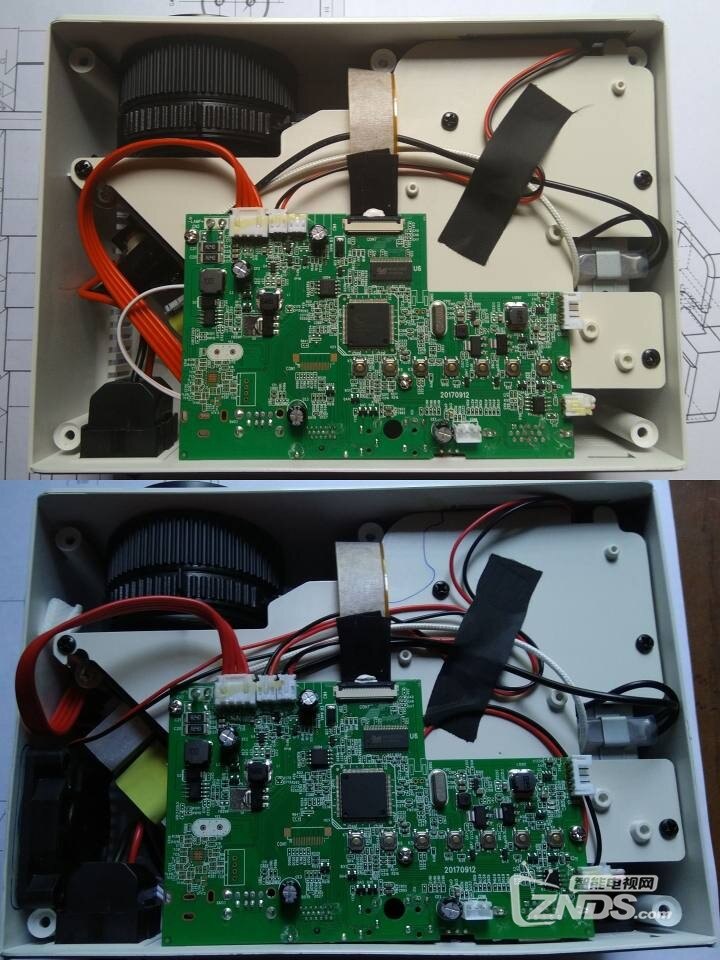

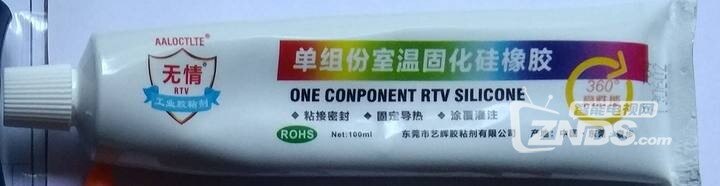

装好后内部情况对比,供电插口也用胶水加固了,这硅橡胶胶水13.8元好用(不是广告!!!),绝缘的,粘贴密封,固定导热,涂覆灌注,有黑色白色透明,5分钟左右表面固化不流动,24h完全固化,但是又很有弹性,用处不少。


改造前后

电源处

最终效果

风口处

最终效果

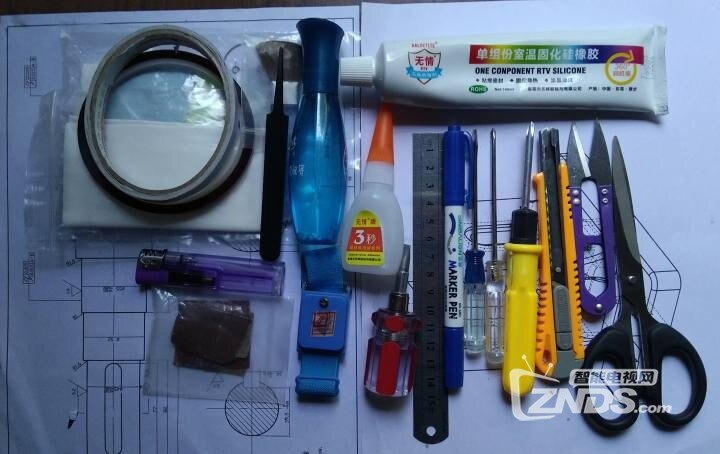

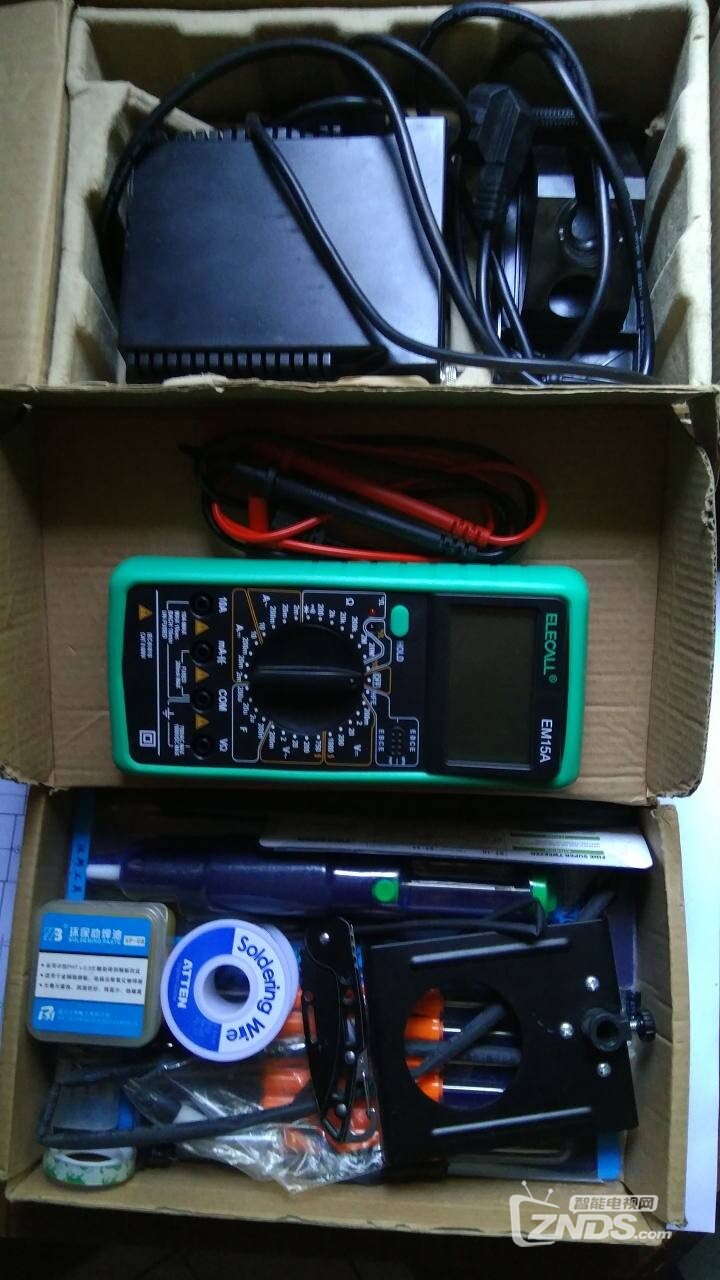

工具合照,当然还有前面兄弟的焊台和万用表。

工具

好啦,改造终于结束了,个人思路,仅供参考哦。
不想麻烦的只换一个风扇就行,手痒想动手的可以多改一点。

最后说件事,百度了一下,目前的主流投影机所采用的技术方案基本分为数字光处理(DLP)技术与3LCD技术。我拆的这款是更简单的单LCD方案,一般用在百元级投影机。
起初我还以为是和CMOS和CCD一样的东西。你要说纳米级的cpu啥的也很精密,但是半导体光刻和这个机械结构还是有很大区别的吧。同时那么多小镜子在飞速乱动?
b站截了一些图给各位看看:

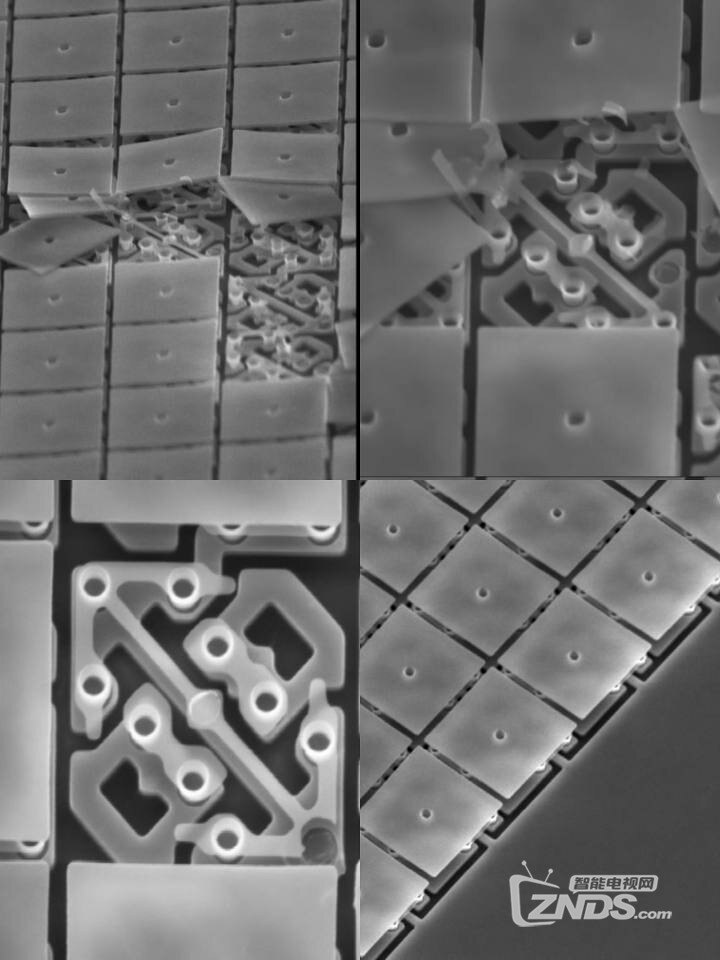

显微镜下结构

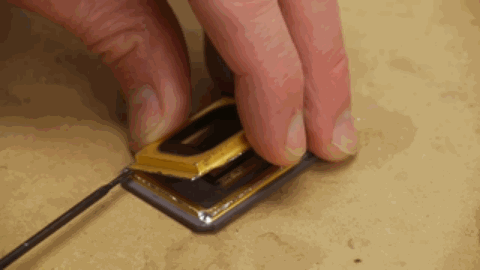

密封在玻璃罩内

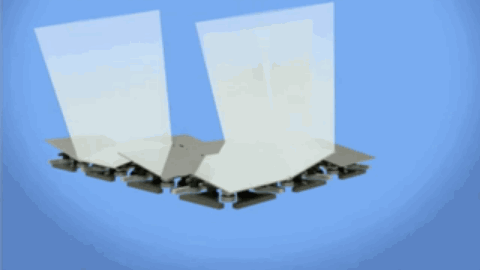

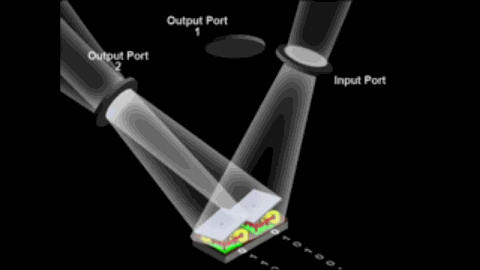

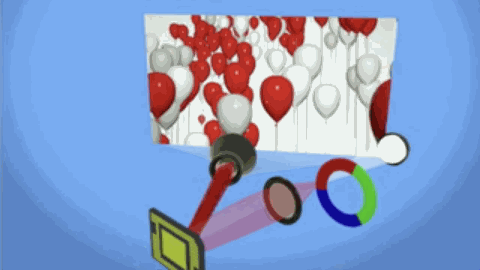

原理

原理

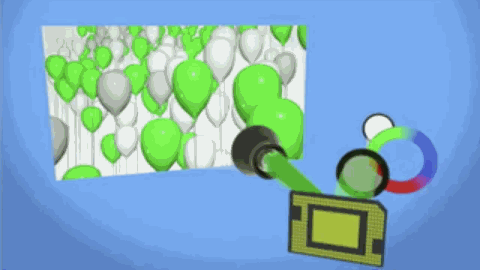

显示原理

显示原理
颜色原理

颜色原理
颜色原理

颜色原理

我是学机械的,真的感到震惊,这是什么水平?难道我火星了?没有吧。
看看都是些什么话:
0.5英寸左右上50-130万个,720p好像90多万个?1080p200多万个?
一片小镜子一个像素?
面积14×14/16×16μm?间隙1μm?
响应速度1000多次/秒???
机械扭转铰链结构???
这可能是最精密的机械结构了吧,真是学习了学习了。
有兴趣的可以多查查,b站也有一些原理视频。
我爱学习,学习使我快乐!

评分

参与人数 3金币 +8 Z币 +5 收起 理由
一只橘子 + 2 + 3 我在秋名山等你!
东跑跑 + 2 我爬到山顶收到信号打开znds就是为了给你+1.
akagi1945 + 6 ZNDS论坛有你更精彩,一起愉快的搞机吧!.

查看全部评分


上一篇:投影仪拆机换风扇详细图解:完美解决风噪声太大的问题
下一篇:投影仪怎么清理滤网?通用教程分享 图解正确清理步骤
发表于 2020-3-25 09:30 | 显示全部楼层
这个风扇装两只能焊接吗?能不能用分线器?

点评

主板有两个插槽,原来的机器只有一个风扇,我加装两个其中一个用的空余位置另一个焊接了  详情 回复 发表于 2020-3-25 09:31
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-3-25 09:31 | 显示全部楼层
梦魇的板子 发表于 2020-3-25 09:30
这个风扇装两只能焊接吗?能不能用分线器?

主板有两个插槽,原来的机器只有一个风扇,我加装两个其中一个用的空余位置另一个焊接了
回复 支持 反对

使用道具 举报

发表于 2020-3-25 09:32 | 显示全部楼层
本帖最后由 akagi1945 于 2020-3-25 10:38 编辑

瑞格尔投影仪到手100改装1000 lz生命在于折腾
回复 支持 反对

使用道具 举报

发表于 2020-3-25 10:38 | 显示全部楼层
兄台厉害,在下佩服
回复 支持 反对

使用道具 举报

发表于 2020-3-25 10:39 | 显示全部楼层
我一直不懂为什么分辨率要那么低,按理说把dmd做大一点不就好了?

点评

dmd大了的话光路也要增大,家用要考虑体积和价格,太大的话就不适合家用了。  详情 回复 发表于 2020-3-25 10:41
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-3-25 10:41 | 显示全部楼层
反水反水 发表于 2020-3-25 10:39
我一直不懂为什么分辨率要那么低,按理说把dmd做大一点不就好了?

dmd大了的话光路也要增大,家用要考虑体积和价格,太大的话就不适合家用了。
回复 支持 反对

使用道具 举报

发表于 2020-3-25 10:43 | 显示全部楼层
风噪和散热问题怎么解决?花钱就行。
扇叶小肯定要靠转速高来维持散热的,4600转说不定是真实数据
回复 支持 反对

使用道具 举报

发表于 2020-3-25 10:43 | 显示全部楼层
又见一个好帖,果断先马克mark收藏了!
回复 支持 反对

使用道具 举报

发表于 2020-3-25 10:44 | 显示全部楼层
这个图解很硬核 虽然没看懂但是怒赞一波
回复 支持 反对

使用道具 举报
