投影仪拆机换风扇详细图解:完美解决风噪声太大的问题

[复制链接]
发表于 2020-3-25 08:56 | 显示全部楼层 |阅读模式
用了一天,感觉海星,就是风扇噪音太大了!
看到有老哥说会进灰,有点方啊,于是决定先拆开看看构造,以便后续下篇进行改造。
话不多说,让我们开始拆机吧
机身底部五颗螺丝,右上角那两个是固定镜头的,先不拆。

底部螺丝

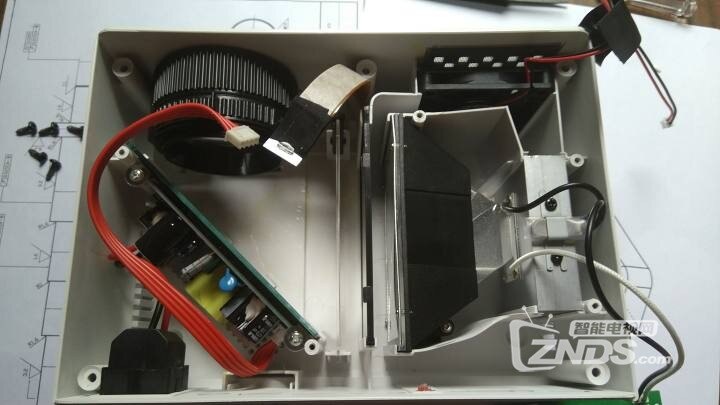

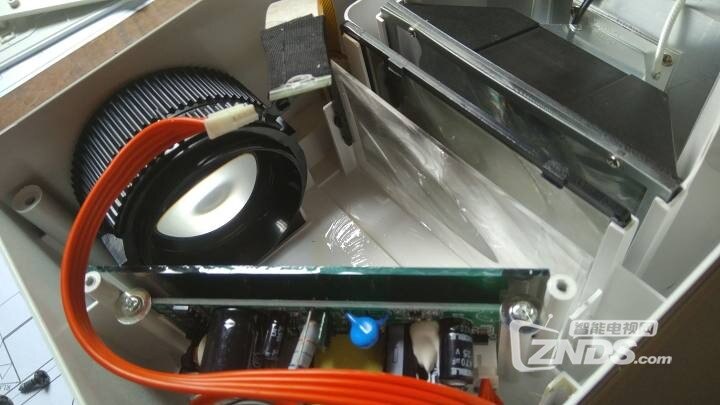

顶盖去掉,可以看到大致结构,主板在最上面,右侧是LED光源,电源模块在左下角。
主板上方的两个插头分别是主板供电和风扇供电。还有一个空余,难道还能接一个风扇?
右下角插着一个辣鸡喇叭。还有两个插口不知道干啥的。
排线下方一黑一白的两根粗线在主板左上角焊着,连接的是LED灯和温度传感器,温度传器固定在LED灯的散热片上,起过热保护作用。


内部大致情况

主板由三颗螺丝固定,取下屏幕排线,取下其他线,取下主板。
主板下方一个塑料盖板,忘记给特写了,五颗螺丝固定。

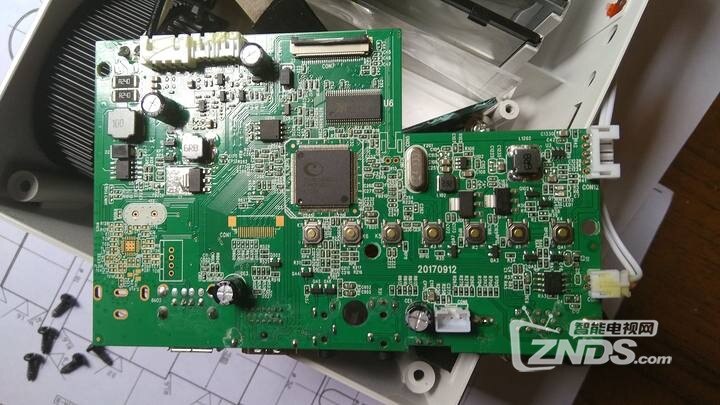

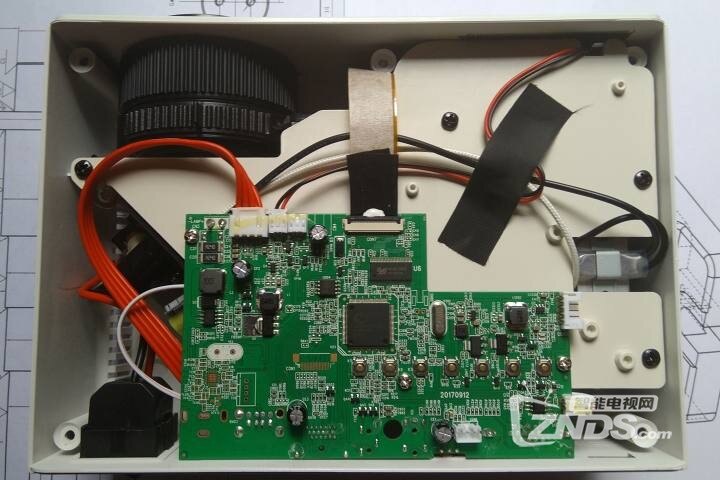

主板

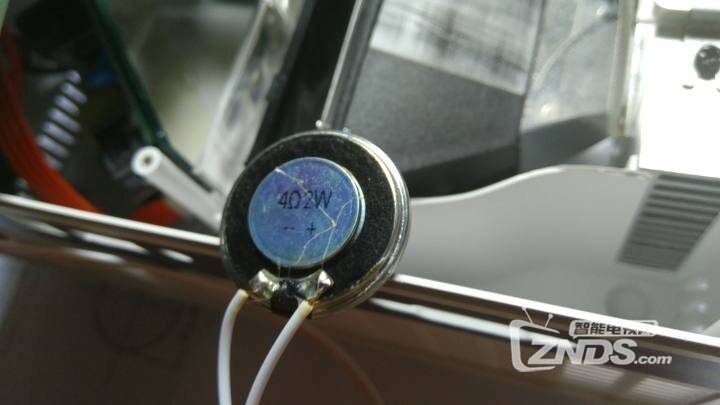

辣鸡喇叭,4Ω2W,声音很感人。


喇叭

拆掉主板和塑料盖板。


内部

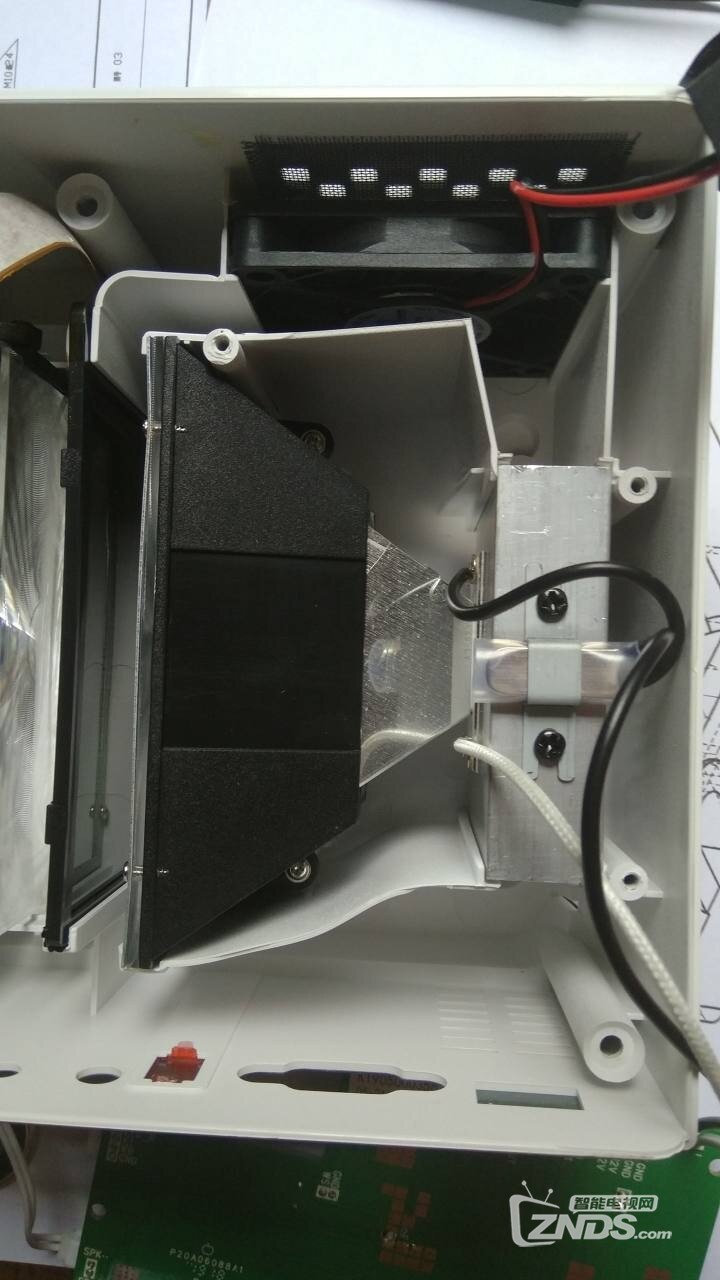

光源部分特写,可以看到风扇吹进来的风分兵分两路,主要是吹向LED散热片,其次是吹向屏幕,防止屏幕过热烧坏,屏幕过热会烧出黄斑。


光源部分

光路部分原理:
LED光源→菲涅尔透镜→LCD屏幕→菲涅尔透镜→反射镜面→镜头→投影幕布。
前菲涅尔透镜的使用,使光源光线变直且亮度均匀,增加增体显示亮度,减少光线在穿过LCD时的损失,后菲涅尔透镜,可以将光线从LCD上集中到投影透镜中,有利于投影。
通过反射结构缩短光路长度,使机身更加紧凑。

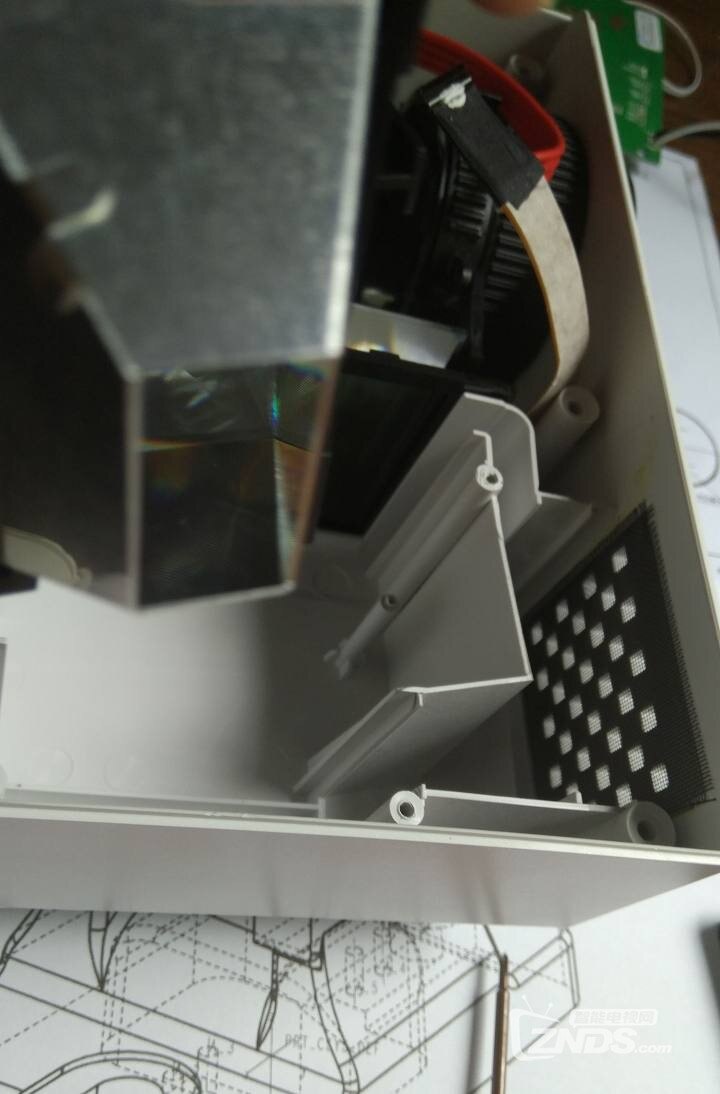

反射镜是双面的。


光路部分

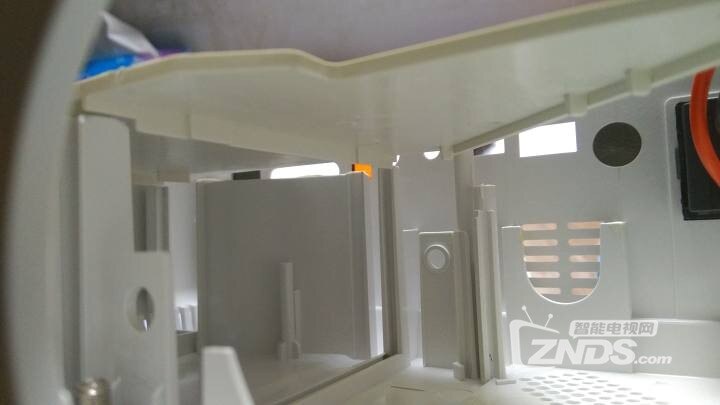

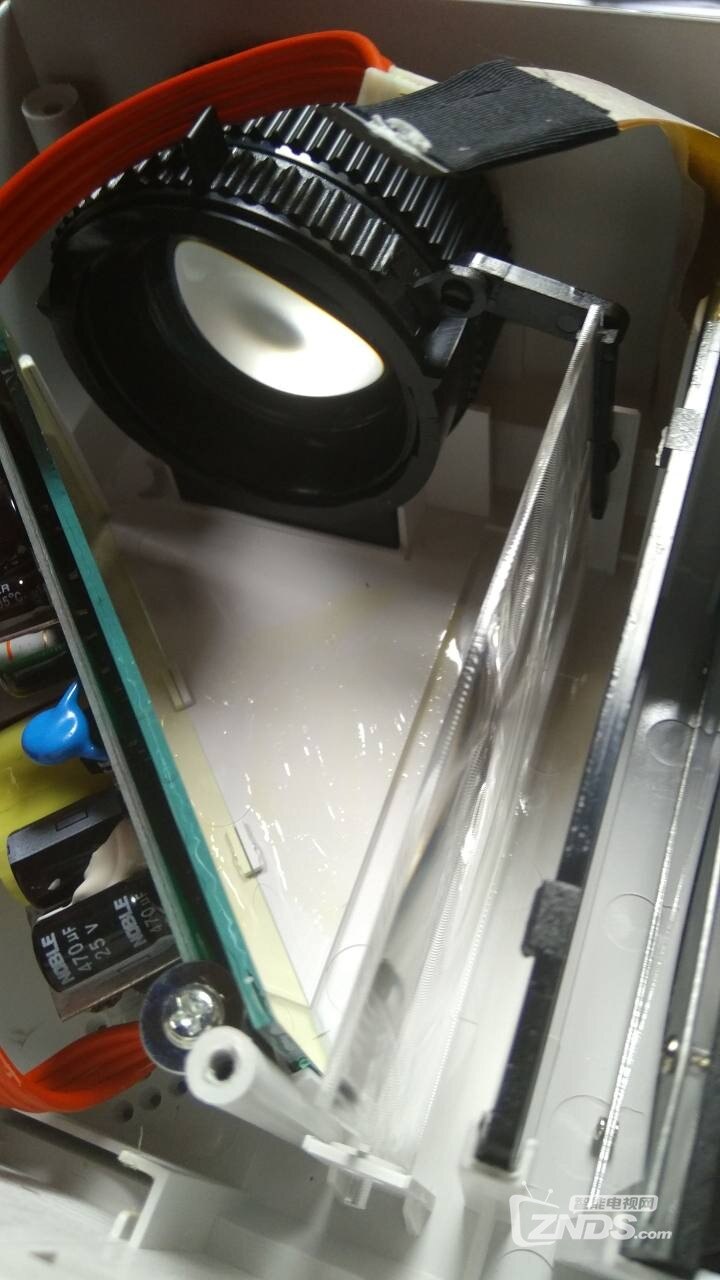

可见梯形矫正杆机构。


光路部分

聚光碗尽量减少光源损失。


特写

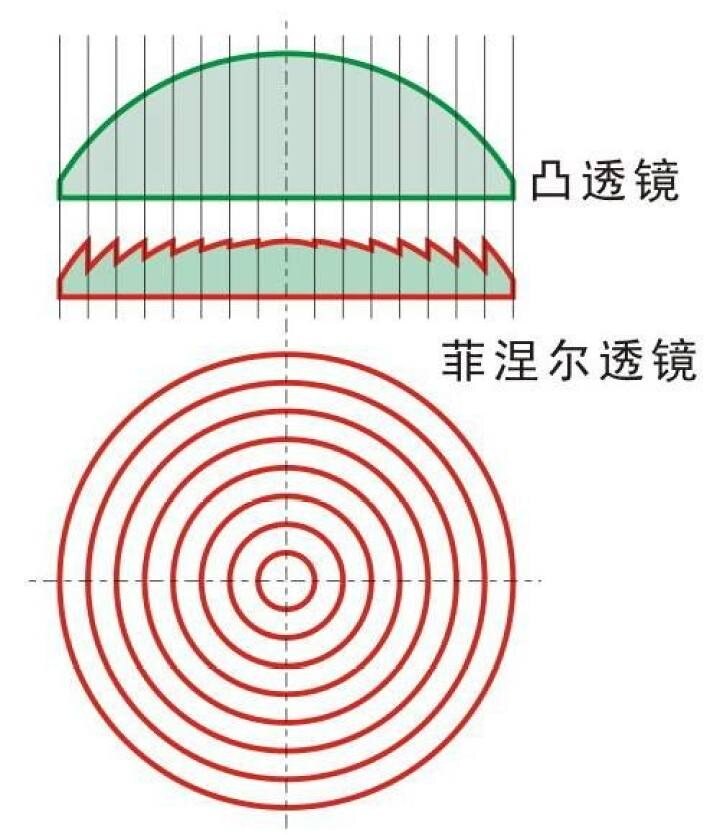

菲涅尔镜片结构。


结构图

菲涅尔透镜是透镜的一个分支,由于它同其他的透镜相比,具有体积小,重量轻,结构紧凑的优点,同时它拥有不逊于其它透镜的良好聚光性和成像性能,因此在国防、航空、空间、工业生产和民用等各个领域获得广泛的应用。
菲涅尔透镜应用在投影系统中的优势就是,通过聚焦或调整光线准直从而增加增体显示亮度,如果取消准直镜,光线在穿过面板时会大量损失,显示中会出现明显的热斑效应,降低显示屏幕四周亮度。同样,在LCD屏幕的另一面,我们也必须将光线从面板上集中到投影透镜中。

菲涅尔透镜被证明最佳应用就是在投影系统中,其作用就是准直光线和聚焦光线。菲涅尔透镜将光源发出的束光源调整为平行光,显著提高显示面板四周亮度,消除了太阳斑效应,从而提高整体显示亮度均匀性。通常菲涅尔透镜与其他显示元件(如柱面镜)一起使用。
菲涅尔透镜应用在投影系统中的优势就是,通过聚焦或调整光线准直从而增加增体显示亮度,如果取消准直镜,光线在穿过面板时会大量损失,显示中会出现明显的热斑效应,降低显示屏幕四周亮度。同样,在LCD屏幕的另一面,我们也必须将光线从面板上集中到投影透镜中。

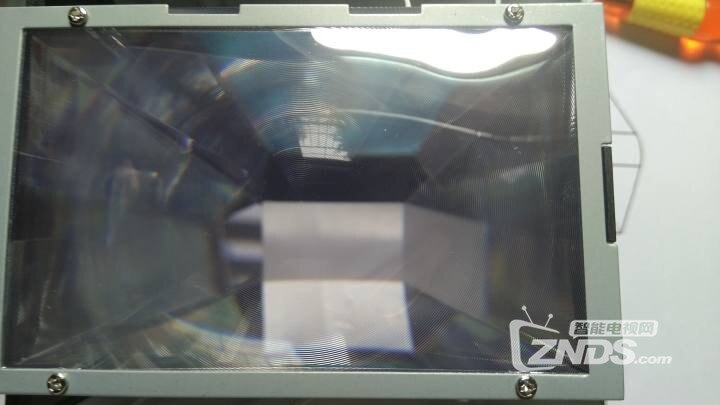

前菲涅尔透镜,和聚光碗用螺丝固定在一起,尽量减少LED光源损失。


前菲镜

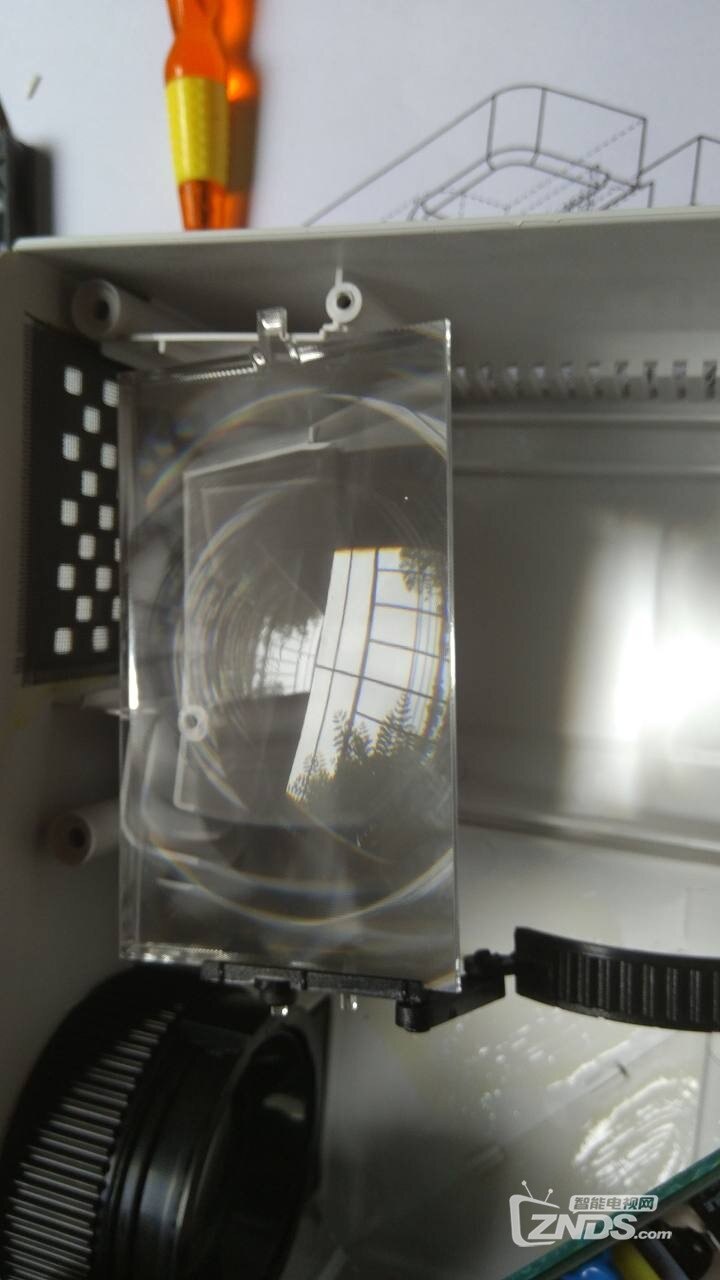

后菲涅尔透镜。两边就是固定住用来前后梯形矫正的。


后菲镜

聚光碗后部。


聚光碗

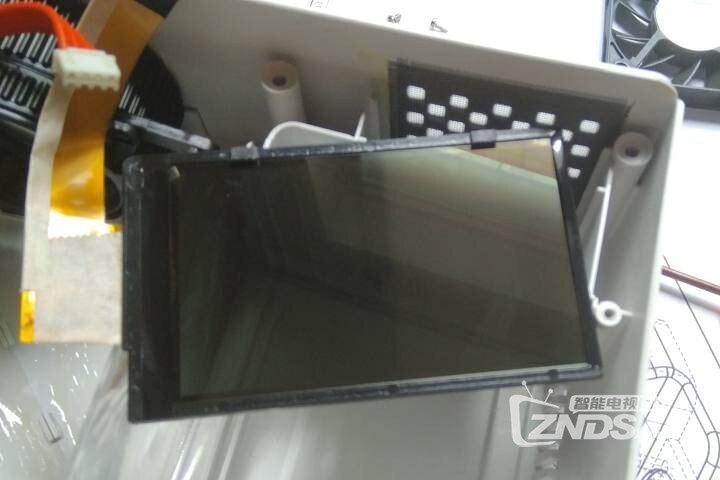

4英寸LCD显示屏,去掉了背光板,用LED做光源。


LCD屏

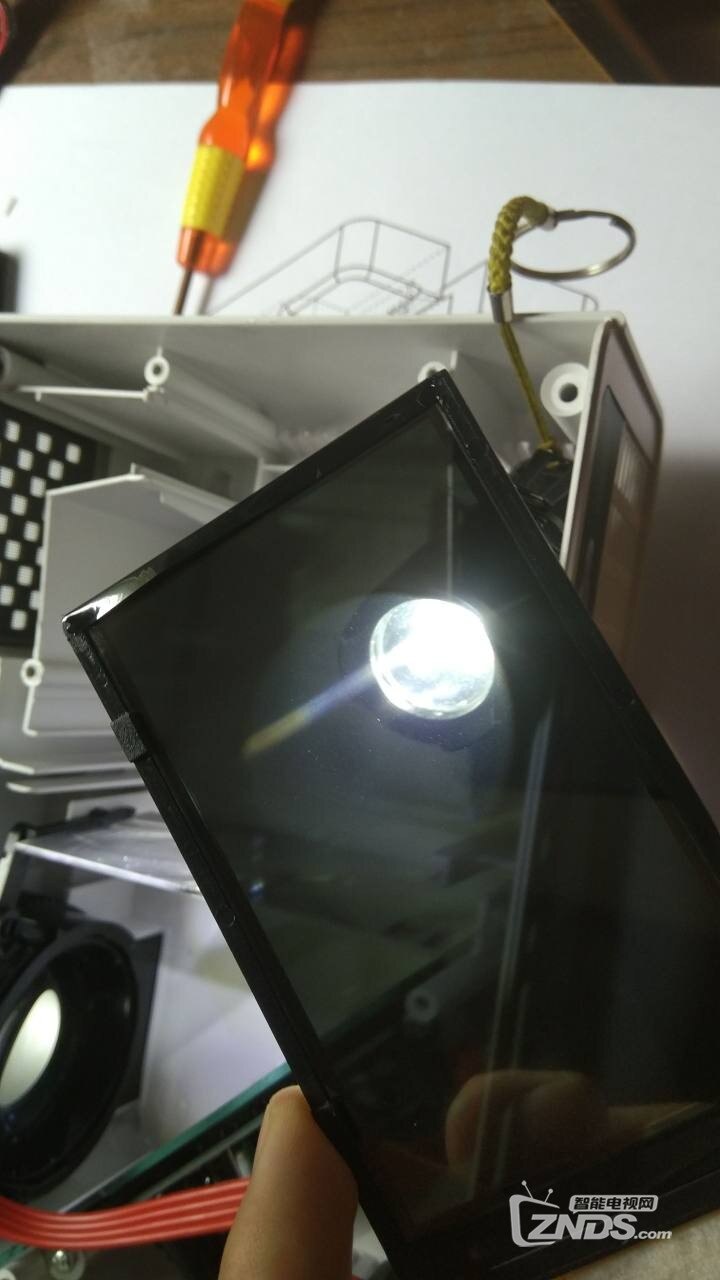

手电筒照一下,半透明的。


LCD

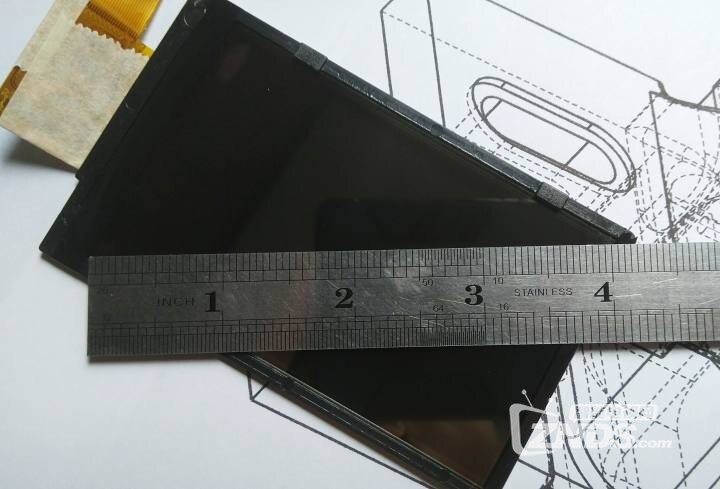

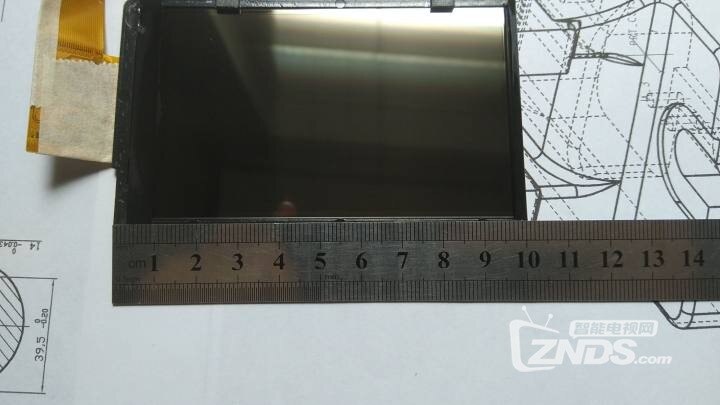

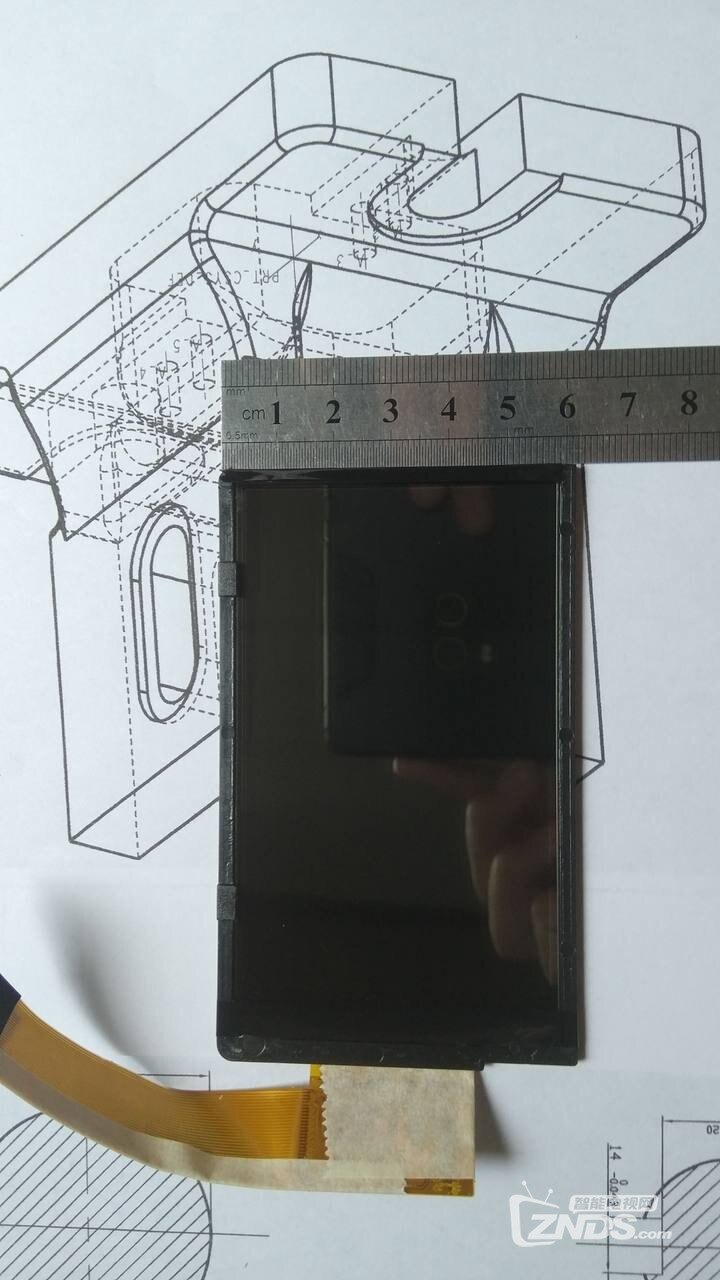

带框长10cm



带框宽约6cm



6英寸LCD。


尺寸

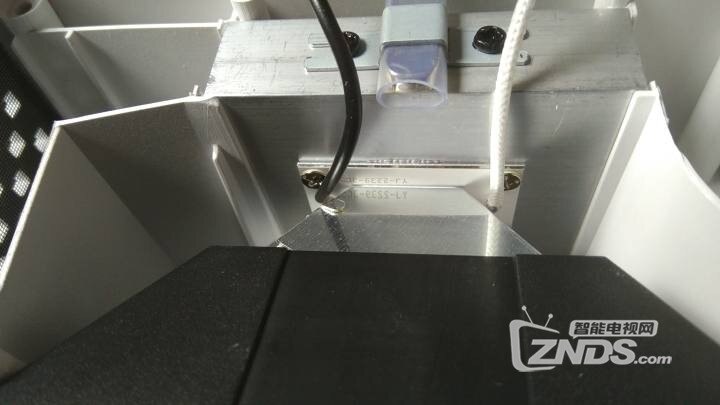

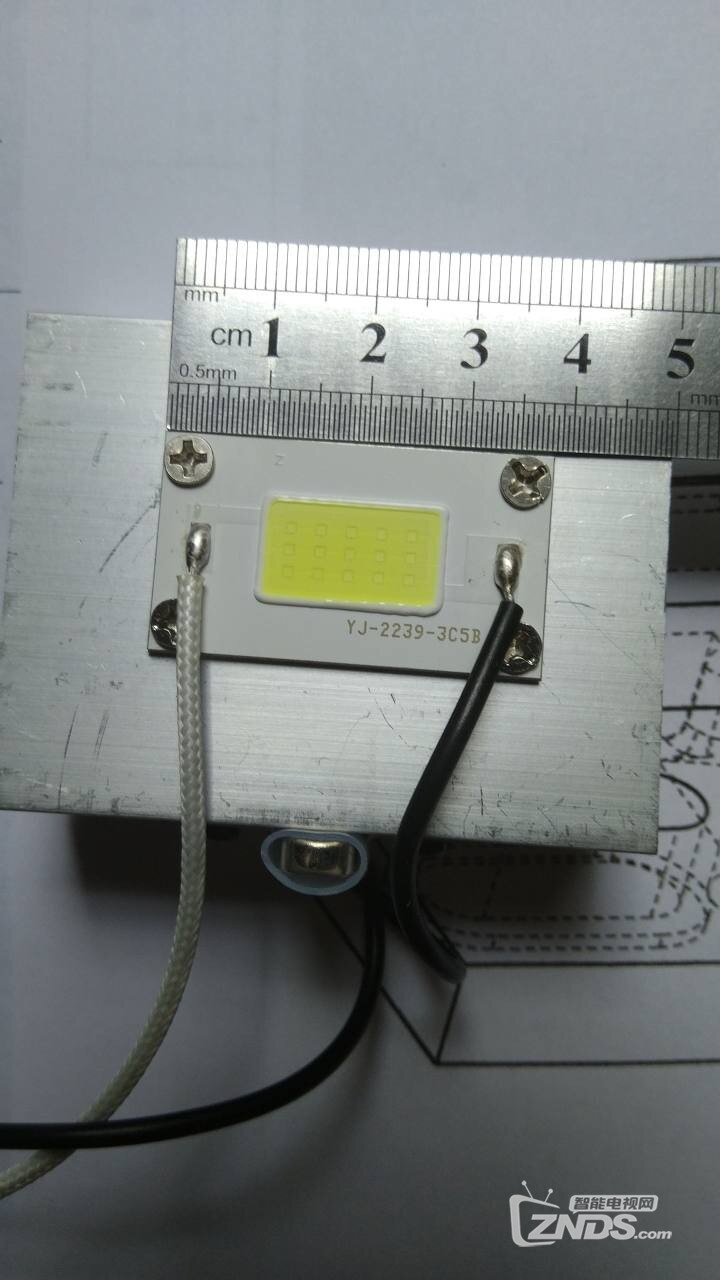

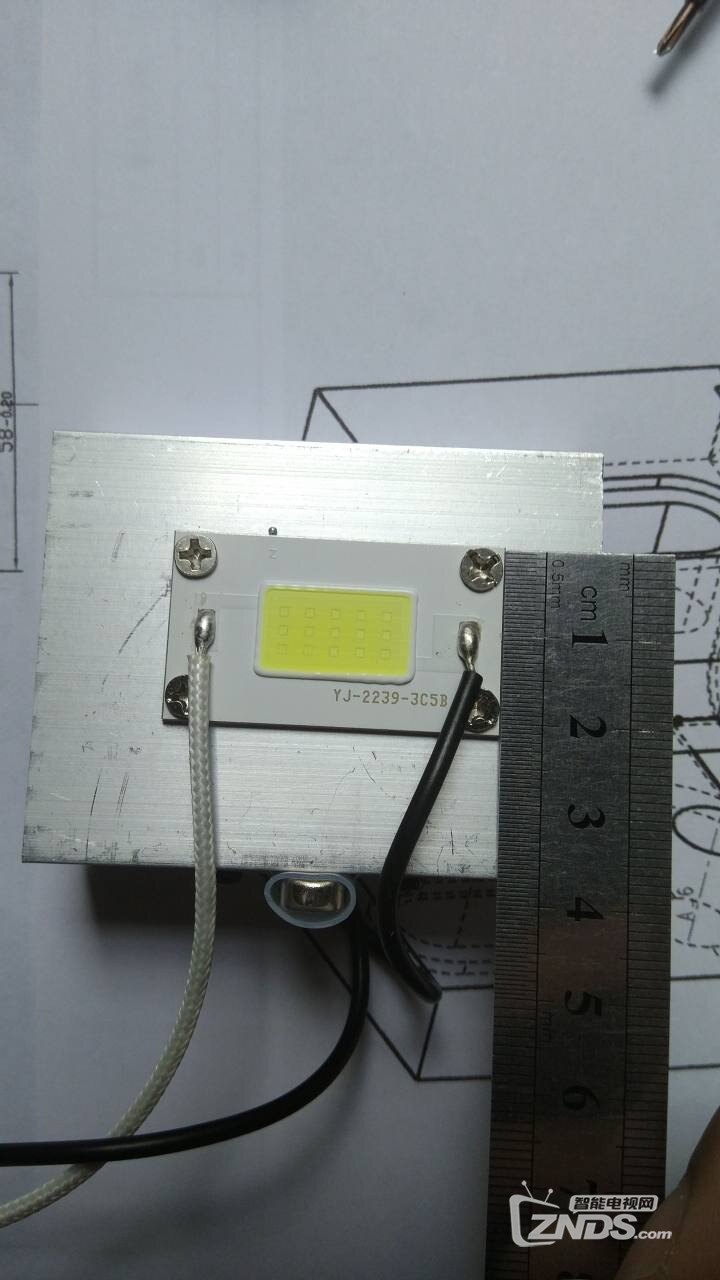

LED灯珠

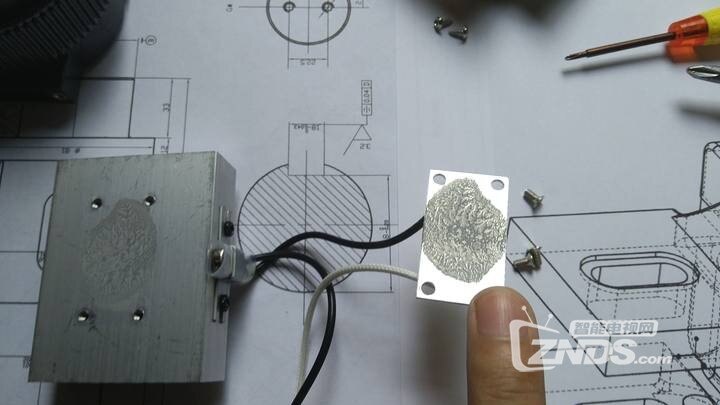

去掉螺丝,涂的有硅脂,我给换了。


硅脂

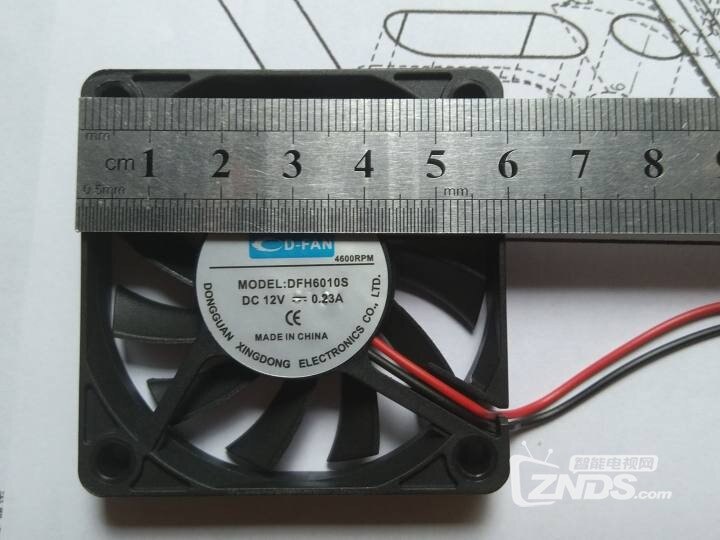

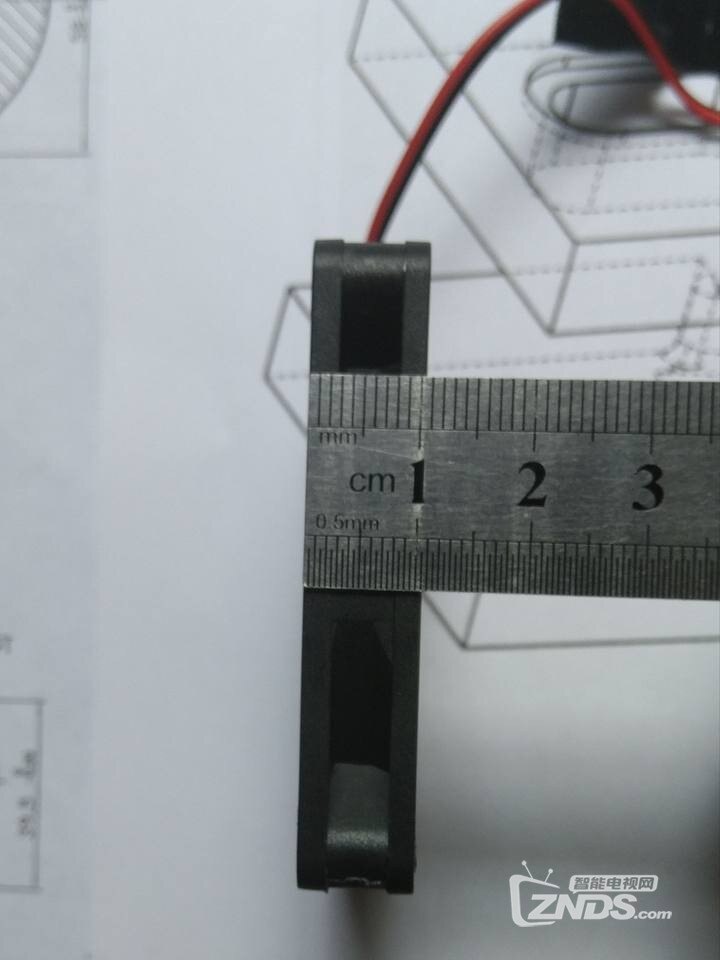

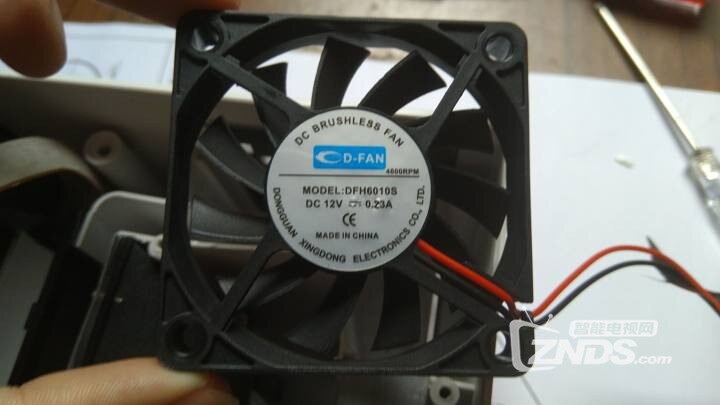

风扇尺寸,噪音直达85DB

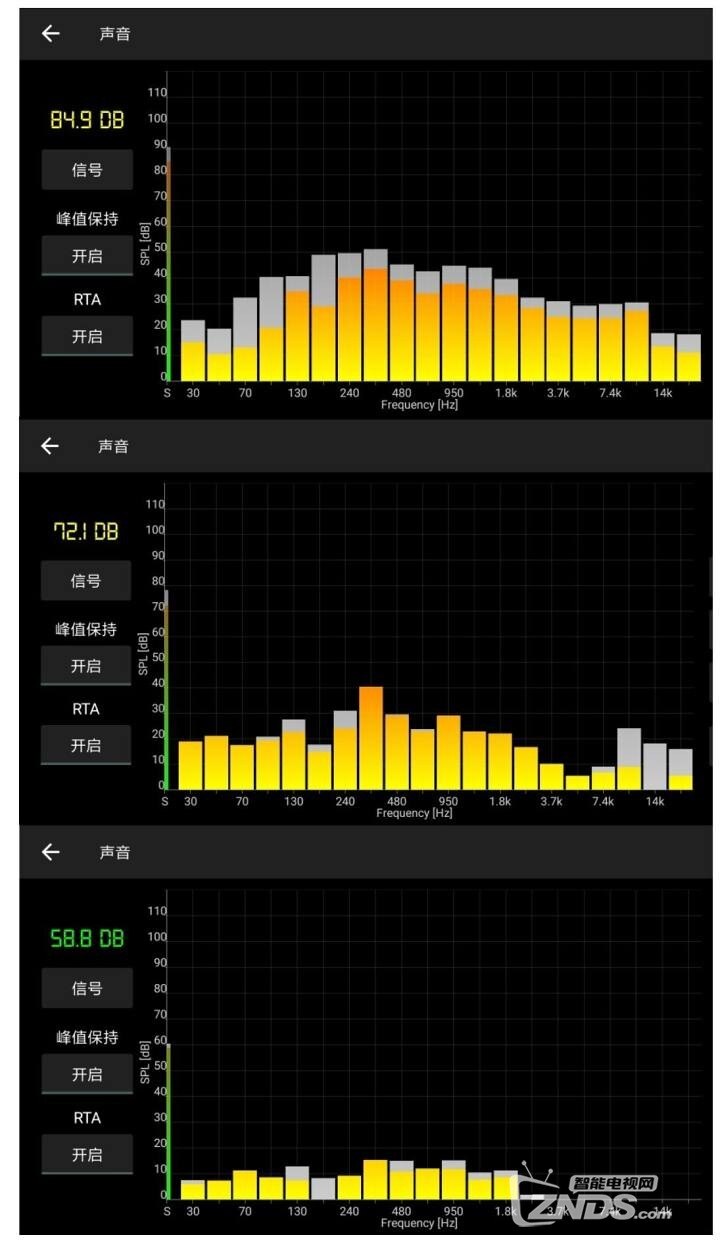

分别为风扇处,机器上方,距离一米处。


噪音


60×60


10

铭牌

12V0.23A

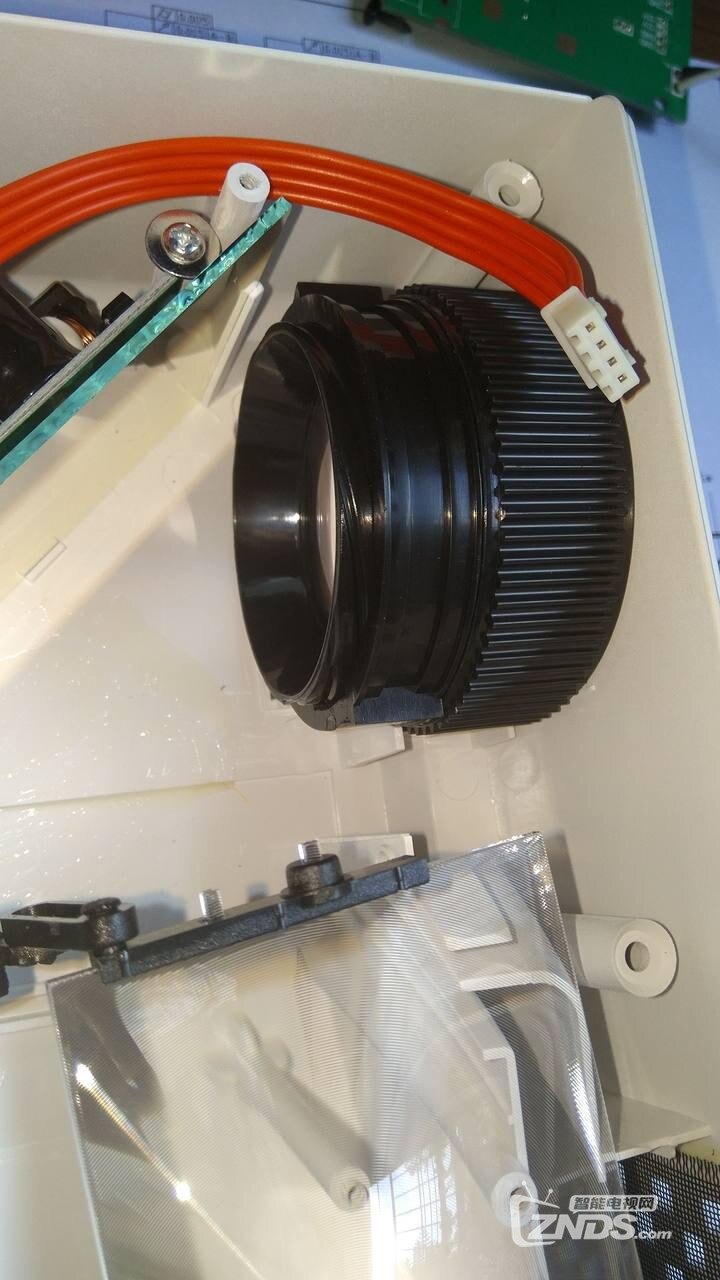

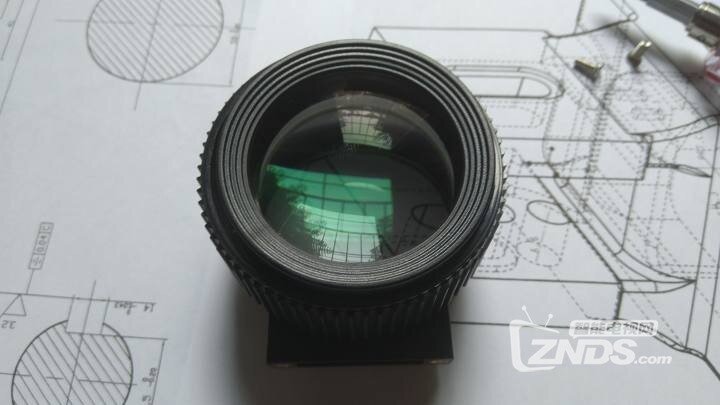

去掉底面螺丝,镜头挺大的,好像有镀膜。

镜头

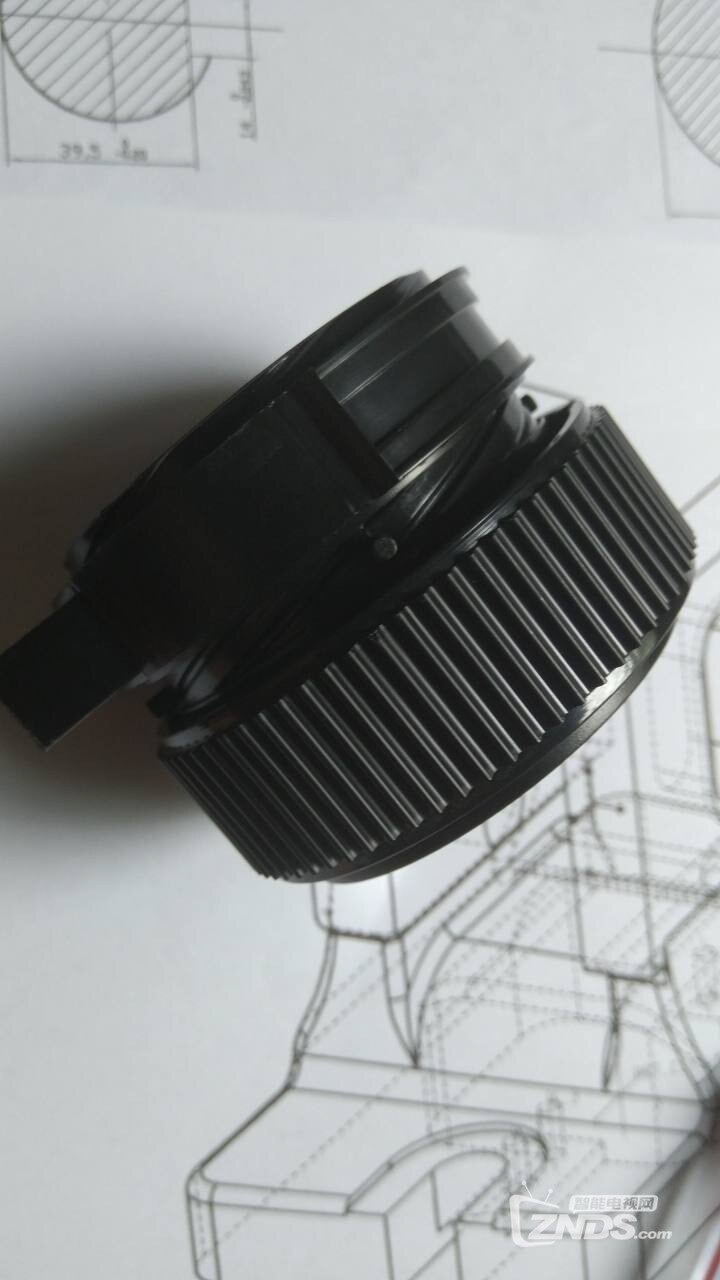

镜头

可见调焦螺纹。

镜头

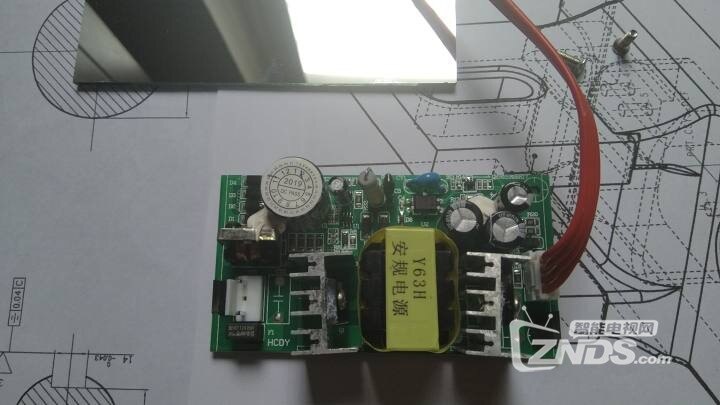

电源模块

电源

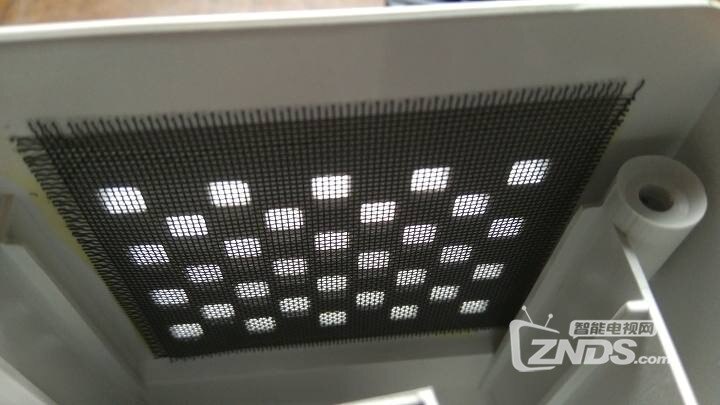

什么辣鸡防尘网???这就是进灰主要原因。

所谓防尘网

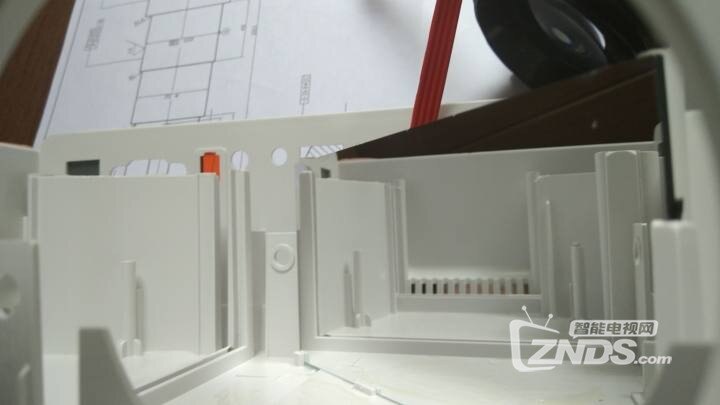

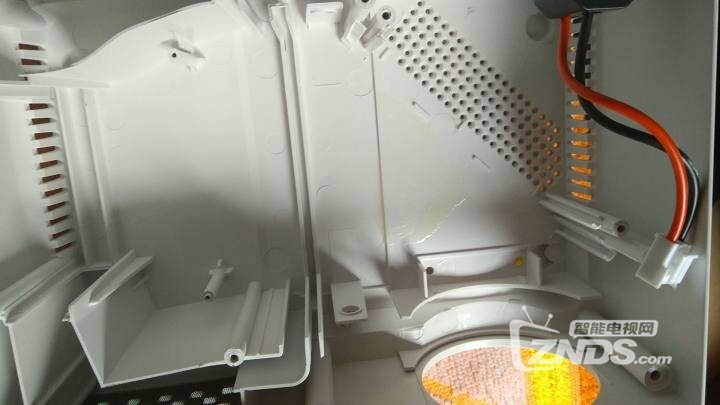

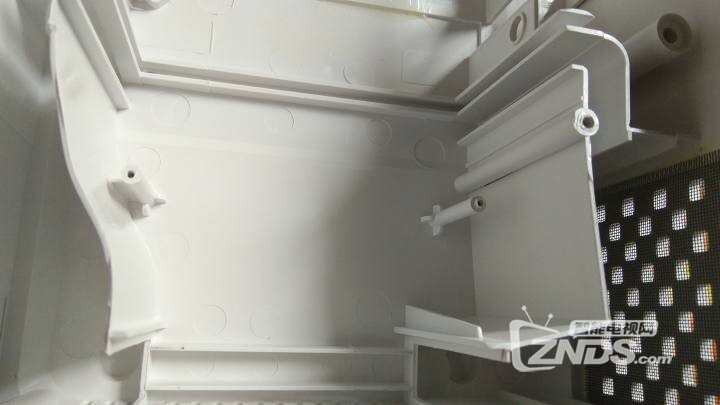

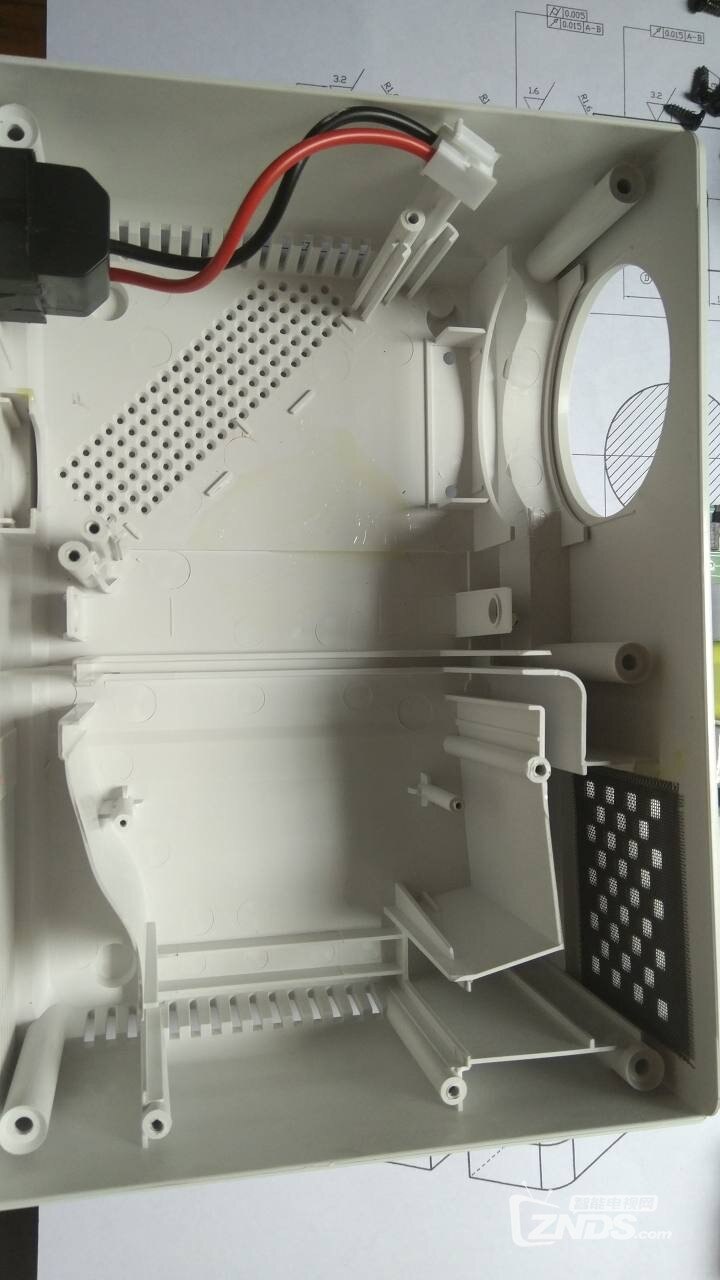

结构图,盖上主板下塑料盖上下左右前后都有很多缝隙,怎么会不进灰呢?


结构






结构


结构

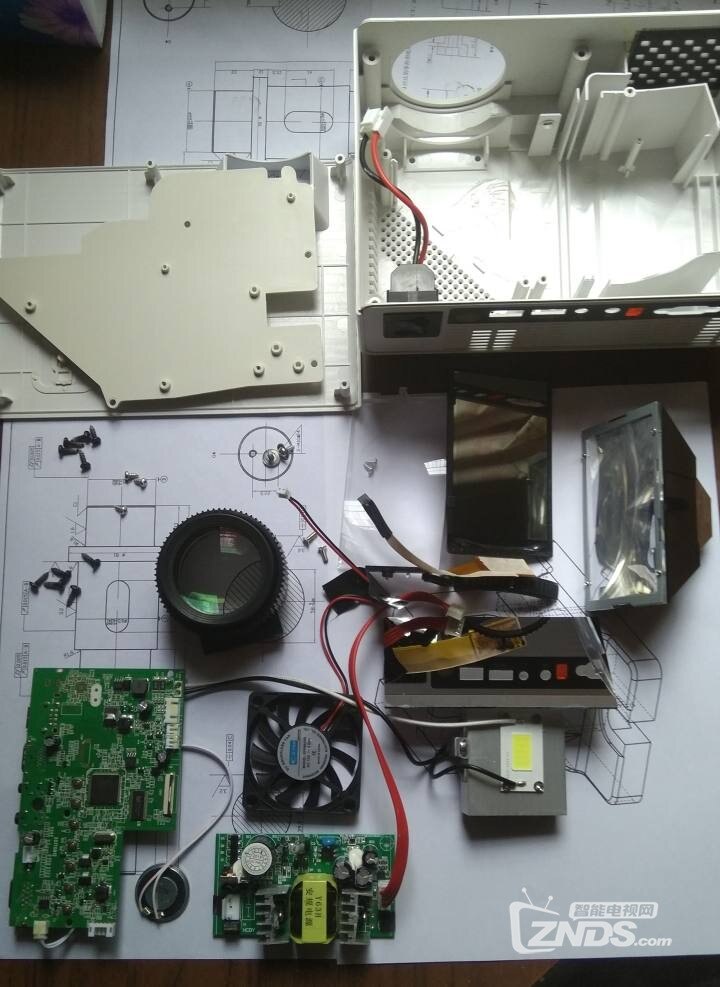

随后,来一个大合照吧!


大合照

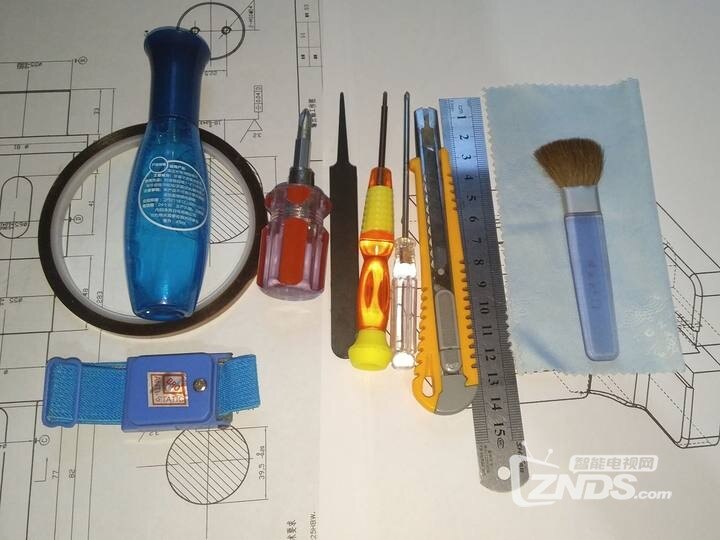

使用工具。



最后照着原样装好。测试一下。

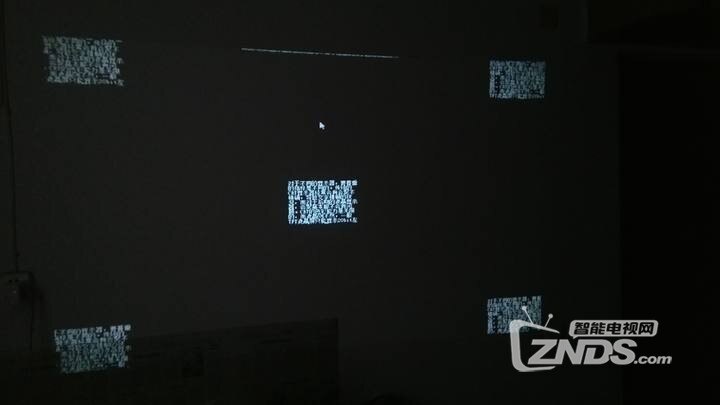

清晰度

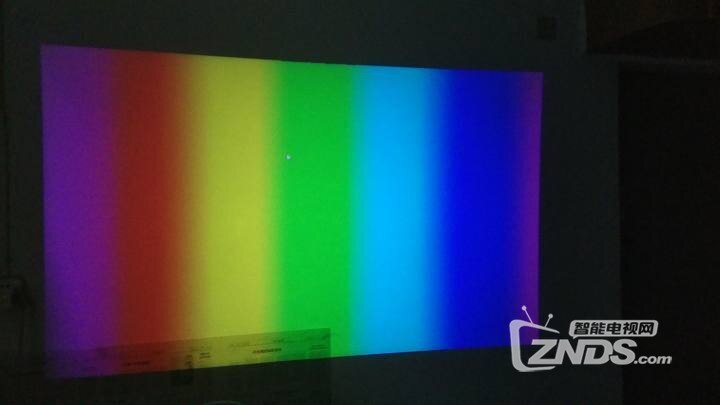

色彩

色彩
好了,拆解结束了,目前主要问题就是:
噪音大→换风扇。
会进灰→加防尘网,改造结构,封闭光路。
风扇好换,加防尘网感觉一定会影响进风量,所以要加大进风口,或者加装一个风扇。
光路有好多好多缝隙,有点难度,不过应该也能搞出来吧。
