微麦M200家用投影机拆机!!!里面竟然长这样?

  [复制链接]
跳转到指定楼层
楼主
发表于 2019-6-11 17:58 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
本帖最后由 kingtt1994 于 2019-6-12 15:25 编辑

购入了一台微麦M200的家用投影机,用起来我觉得挺好的,除此之外声音小一点,然后就是中午有点儿不够亮,因此看见某宝上面有功率更高的LED灯源和高像素的显示屏元器件,因此又起了歹心,那我先拆开来看一下可不可以DIY吧。

把底座拉起来会发现有四颗螺丝,卸下来螺丝就漏出了里面的模样,拆掉电池后,里面就是这样的:

微麦M200家用投影机拆机!!!里面竟然长这样?

两个喇叭并列在两旁,内部由于空间太小并没有设置音响的箱体,所以听起来声音才这么次,但是这个空间其实足够放得下手机扬声器的模块,准备后面改一个,效果肯定比这种好一些。

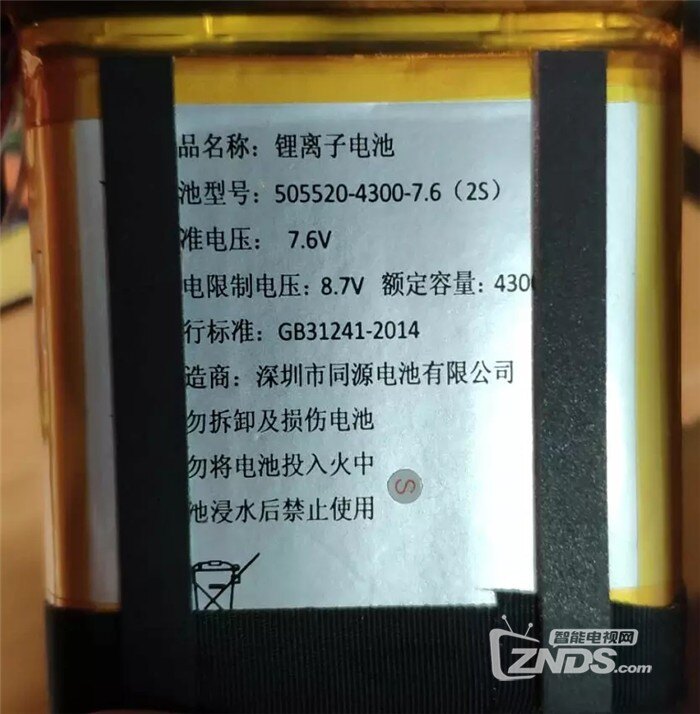

       上面这个图已经拆掉了电池,电池参数如下:

微麦M200家用投影机拆机!!!里面竟然长这样?

7.6V电池,其实是两个摞起来的,容量4300mAh。

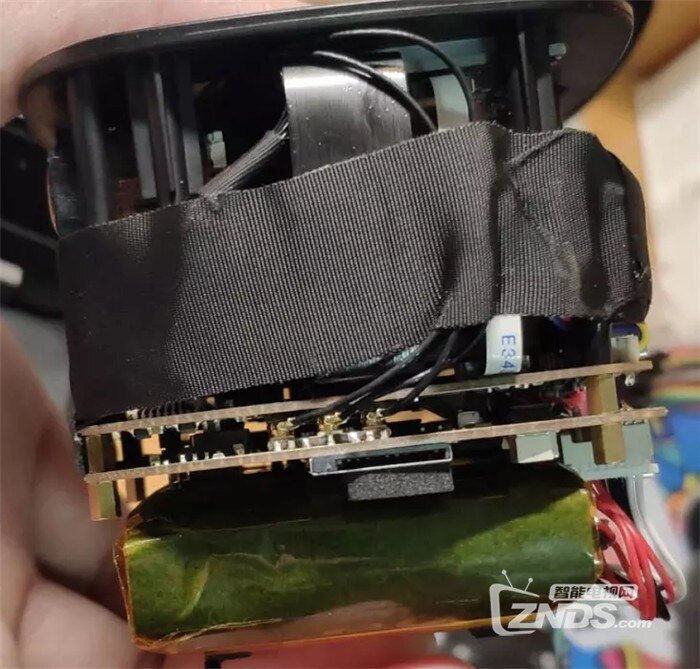

小心拆掉两个喇叭接口之后,就可以整块的取出里面的电路板了,电路板跟最顶上的从操作面板都是一体的,可以轻轻按着顶上面板往下压,但是拆的时候要主要,把USB HDMI的接口要保护好,以免拆坏。拆出来就是下面的模样,宝塔状的电路板:

游客,如果您要查看本帖隐藏内容请回复

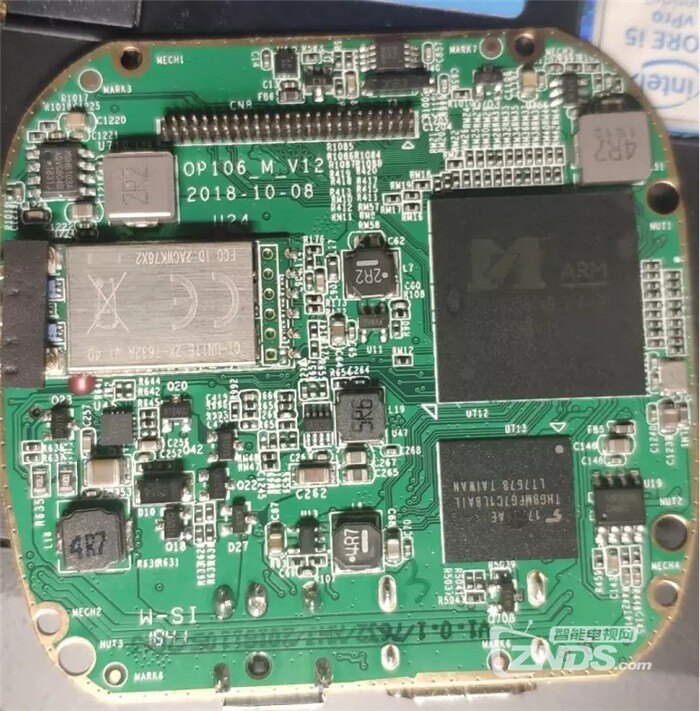

拆掉四颗六棱铜柱以后就是最下面的绿色控制板,有一颗安卓系统的CPU芯片,这个板子上还有HDMI输出以及电源输入接口,忘记拍另外一面了:

游客,如果您要查看本帖隐藏内容请回复

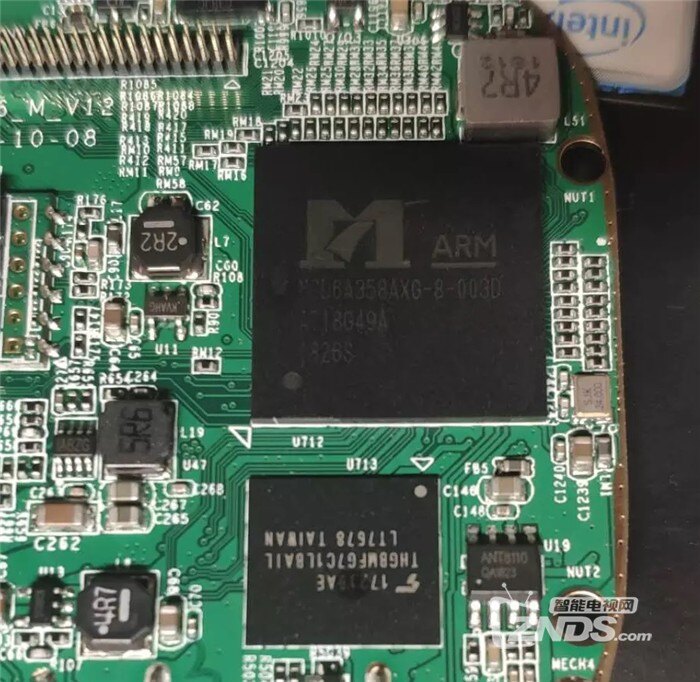

特写一张主控芯片的型号,没查这个是哪家的芯片,另外蓝牙wifi的模组也在这一层,旁边有几条同轴线缆把天线引出到顶板,这里有三根天线,应该是一根蓝牙,一根2.4Gwifi 一根5 G wifi

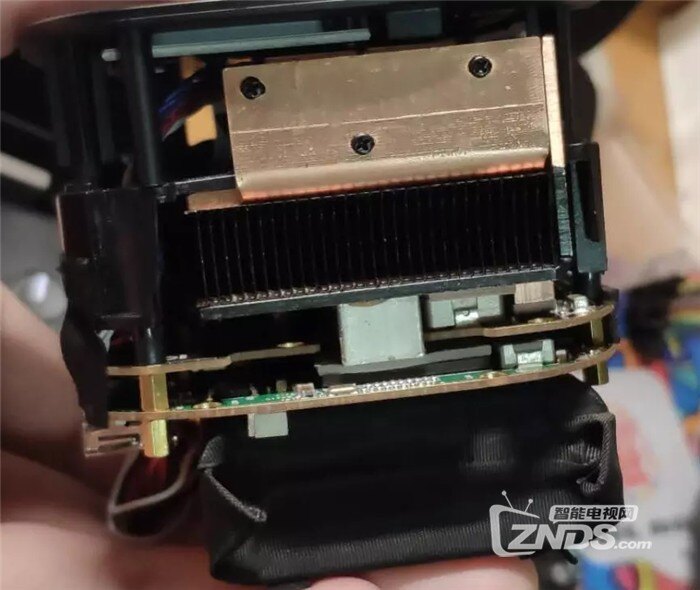

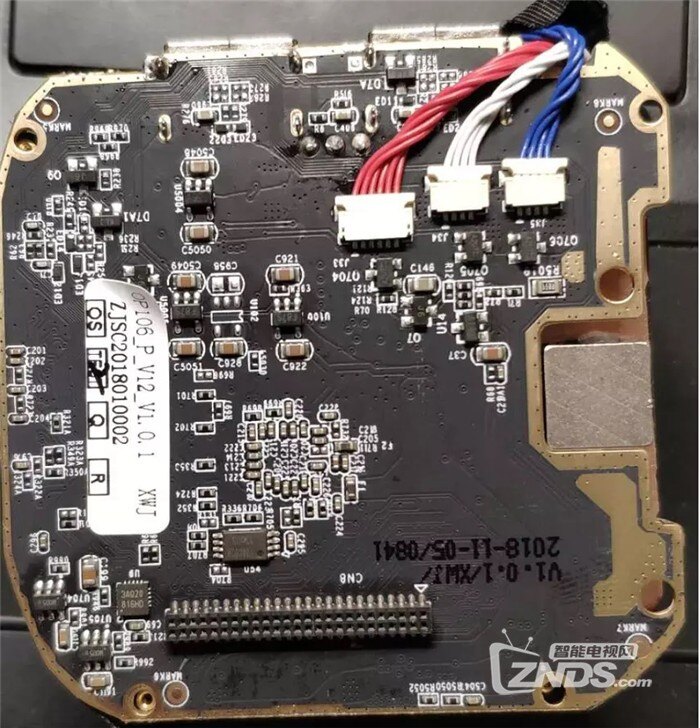

在网上就是DLP的主控板,这两个板子之间通过2.5mm间距的排针连接,红色白色蓝色线我感觉是给LED供电的,之所以做好多根是因为电流很大,如果用很粗的线缆在这么小的空间里弯弯绕绕不方便。

微麦M200家用投影机拆机!!!里面竟然长这样?

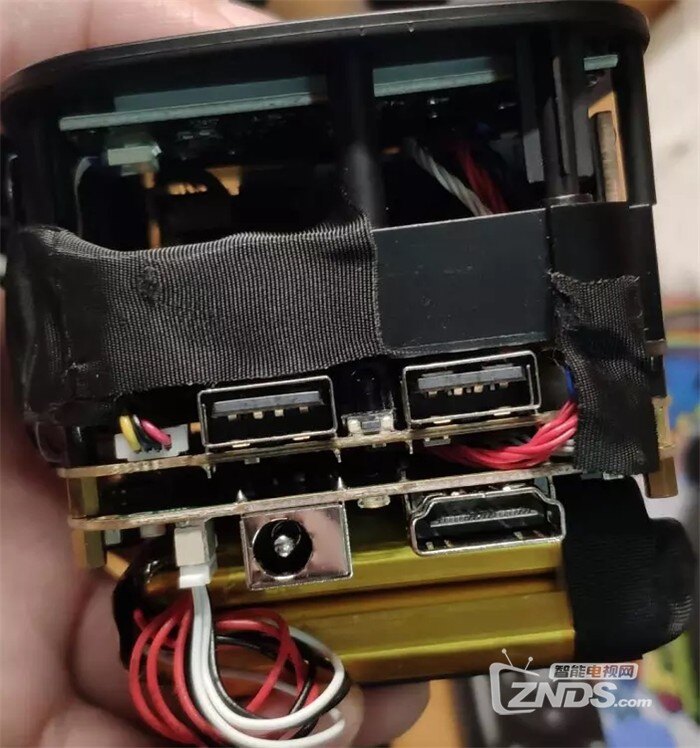

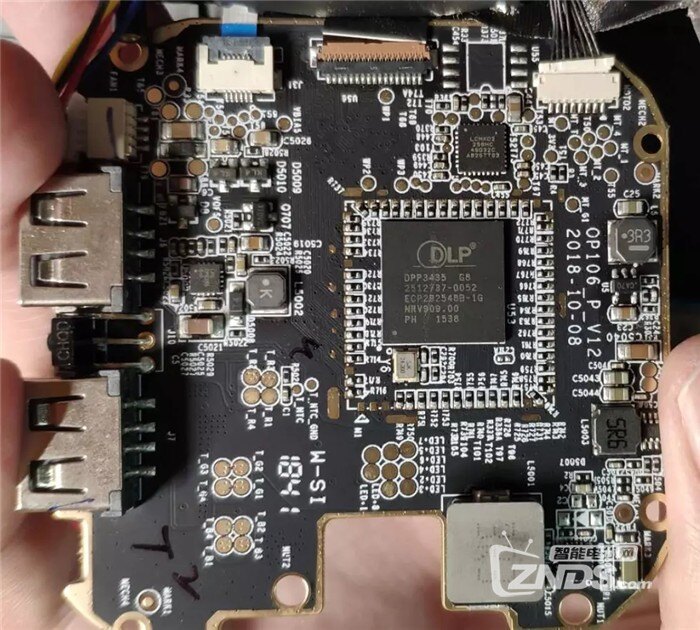

来一张黑色主板顶部特写:

微麦M200家用投影机拆机!!!里面竟然长这样?

板子上有DLP的控制芯片,两个USB接口以及红外接收二极管。从上面看白色的排线是连接投影仪顶部控制板按键的,黑色FPC软排线是显示器的控制线,再往右边黑色的线缆感觉是调整焦距梯形校正用的。

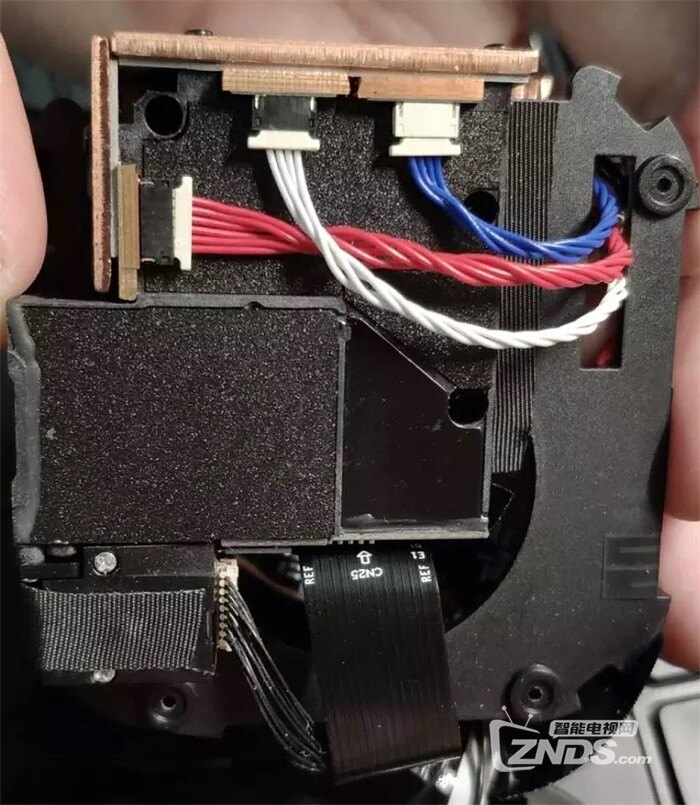

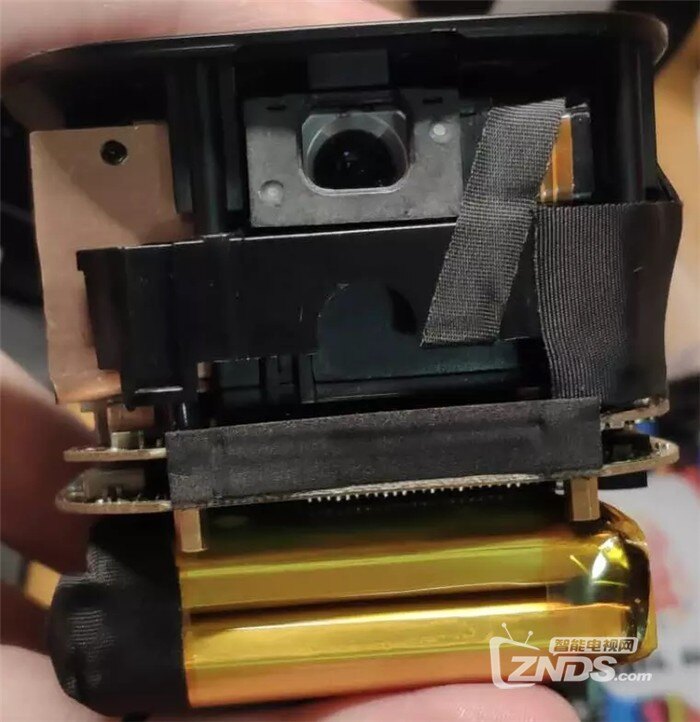

再往上面拆就是核心的显示部分了:

微麦M200家用投影机拆机!!!里面竟然长这样?

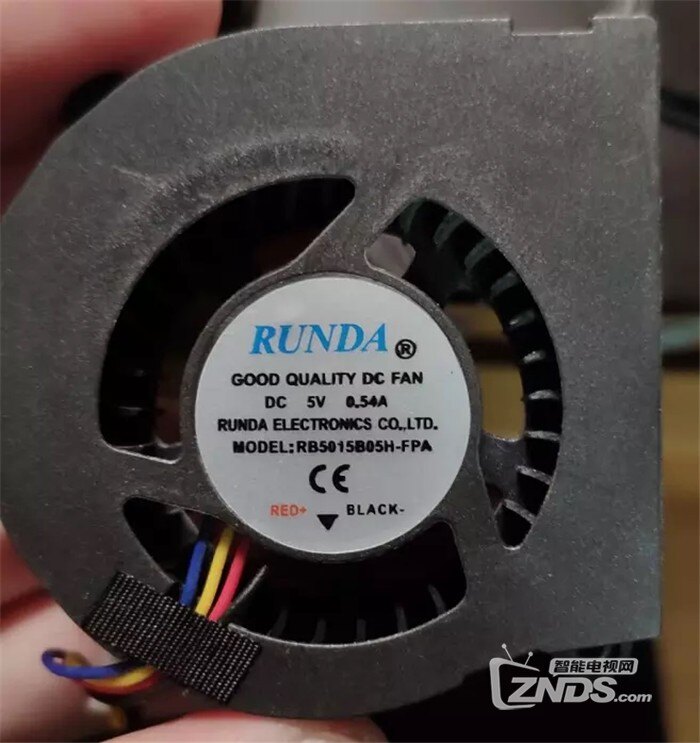

把这个部分反过来就是风扇:

微麦M200家用投影机拆机!!!里面竟然长这样?

为了减小噪音,我把这个白色的标签纸揭开,沾了点花生油进去了

微麦M200家用投影机拆机!!!里面竟然长这样?

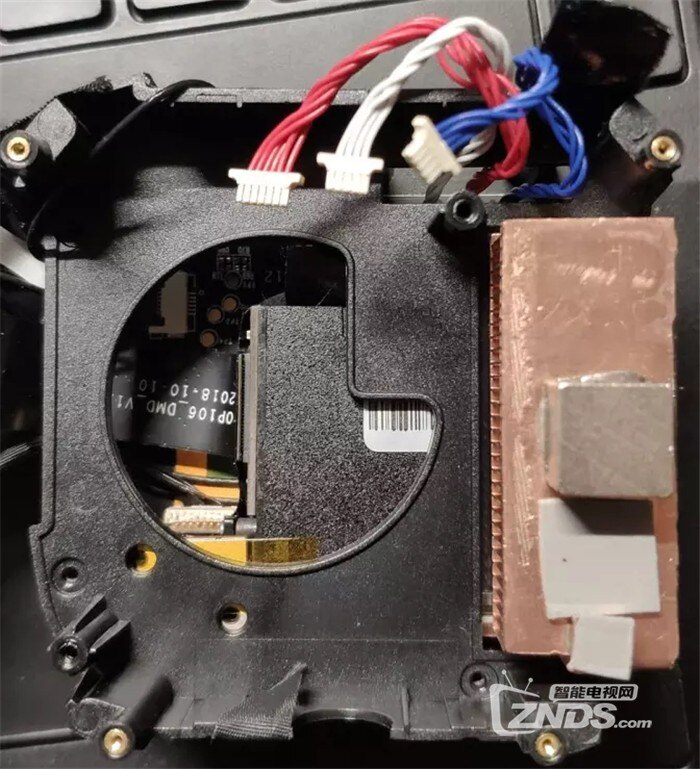

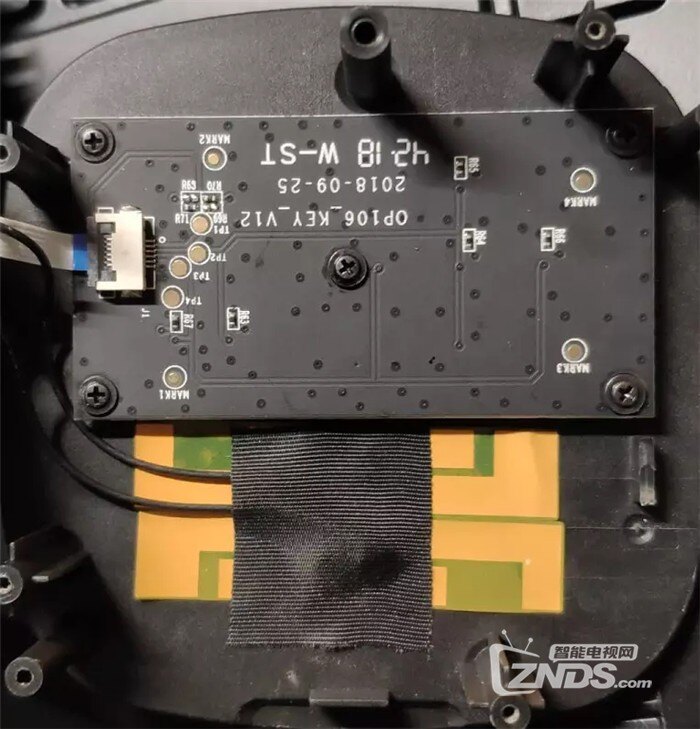

这是拆掉风扇的显示模块特写,铜散热片用料很足,甚至考虑到底层散热,给这个散热片加装了散热海绵可以接触到底部芯片。所以至此,没有再拆最核心的镜片部分,之前真以为是光源和显示器为分开部件,这样的集成部件还是不拆的好,后面坏了再整吧,LED和显示DLP芯片的信息未知,但是搜了下某宝上其实也有卖这种LED和DMD显示芯片的了。最后是顶部按键板的底部写真:

微麦M200家用投影机拆机!!!里面竟然长这样?

这种就避免了板子间干扰,有人说为啥这里两根天线,第三根呢?第三根其实在整个投影仪的侧壁,不在顶部,没有仔细研究那根天线是做什么用的。不过之前一直以为这个投影仪外壳是铝合金,跟坚果一样,结果拆了才知道这是塑料的。不过如此一来,坚果P2的wifi信号不好,可能真的与铝合金外壳有关了。

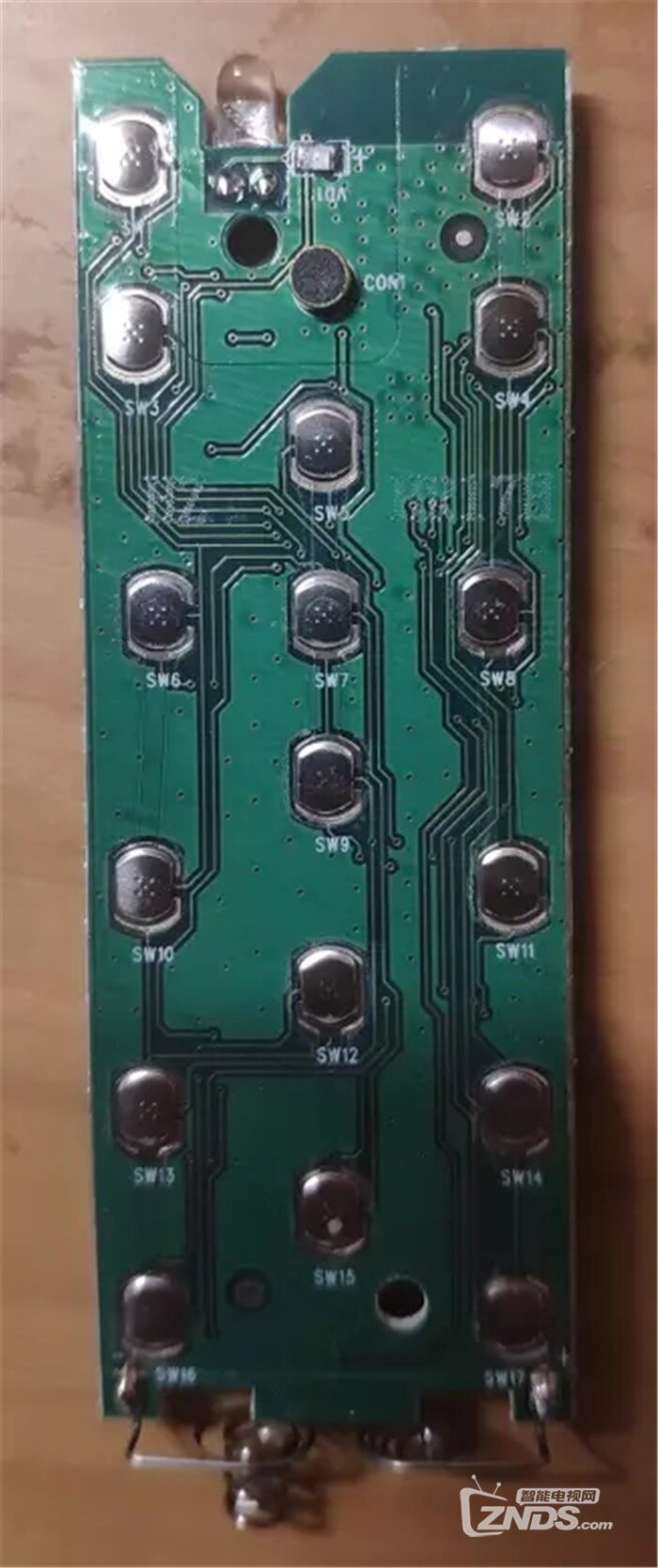

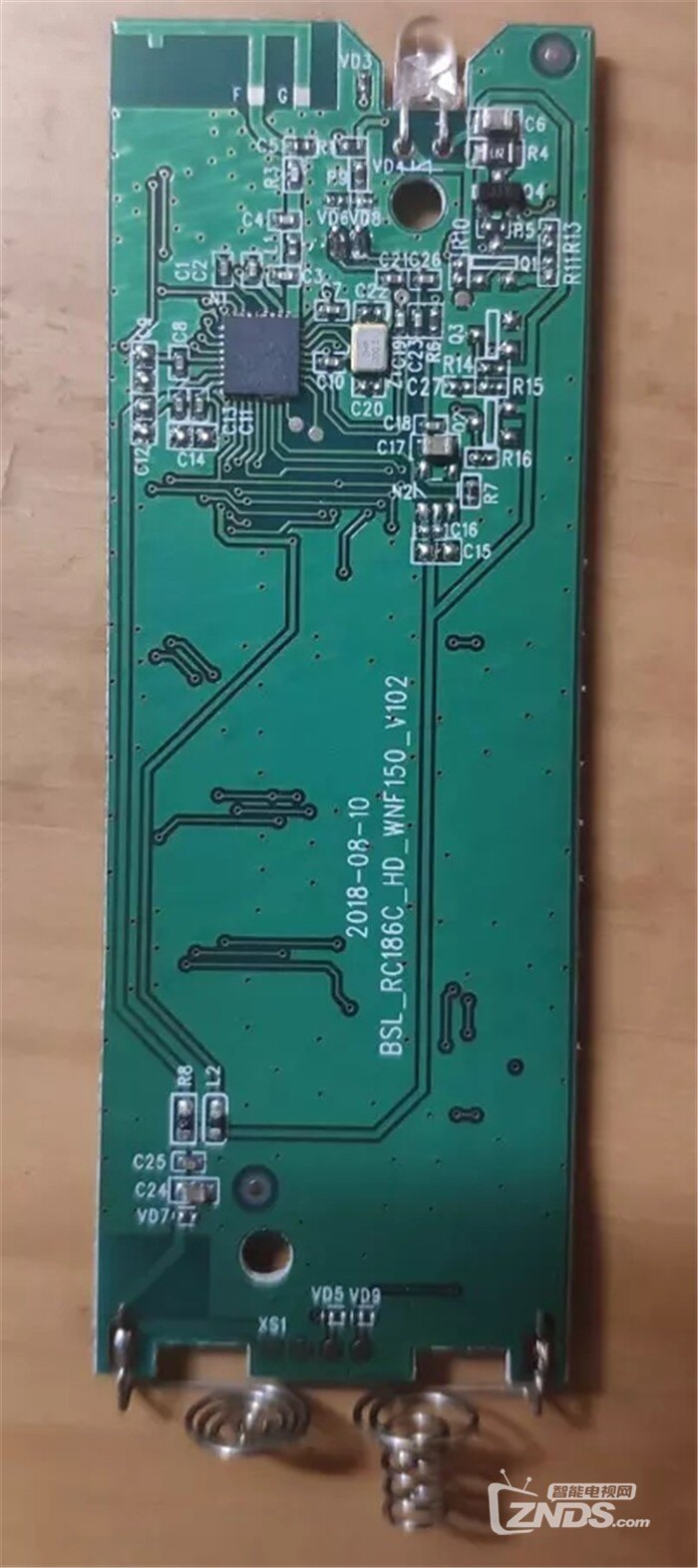

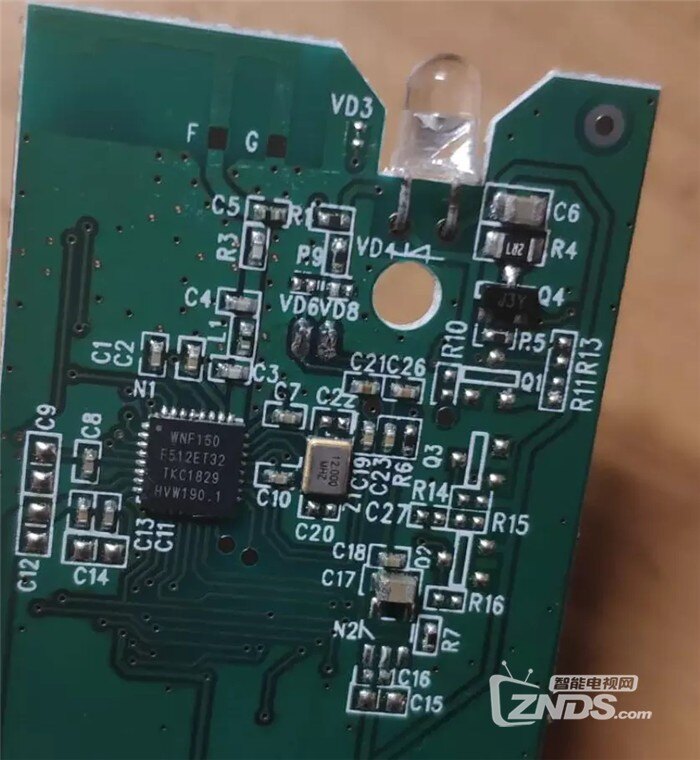

后面又拆了遥控器:

微麦M200家用投影机拆机!!!里面竟然长这样?

微麦M200家用投影机拆机!!!里面竟然长这样?

微麦M200家用投影机拆机!!!里面竟然长这样?

发现里面有无线传输和红外传输两种方式,试了下只有开关机是用红外的,其他都是无线传输。想了下,可能是他们的USB接收器是外置的,所以如果用无线开机那么在关机状态下USB必须是供电的,这样不太符合逻辑。而红外内置可以开机后给USB再上电达到无线控制的功能。

之前一直在吐槽他们为啥不把USB接收器内置,现在看来,估计是内部没有空间了,才不得已外置了。USB的接收器没有拆,因为那个实在是不太方便拆,拆了感觉装不回去,就没拆了。总的评价这款投影仪用料挺足的。便携性也不错!
