给老家弄的一个地面波信号前端系统

bangcai-313 · 发表于 2019-2-26 17:17

本帖最后由 libaizibubai 于 2019-2-28 11:06 编辑

用开博视表情机顶盒测试有没有信号之后，决定开始折腾

bangcai-313 · 发表于 2019-2-28 09:53

本帖最后由 libaizibubai 于 2019-2-28 11:11 编辑

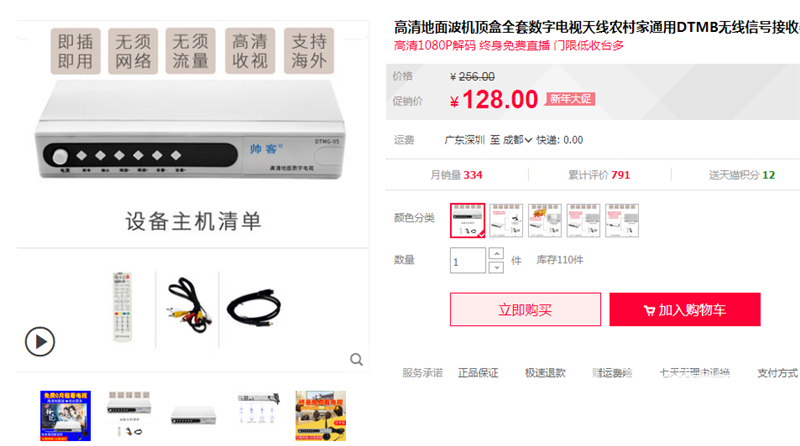

帅客和同辉的机顶盒到货，简单测试。

照片里面远处灰乎乎的最高山就是龙泉驿的凉风垭，发射塔就在最高处那个院子，2013年徒步登龙泉山去的就是那个地方

天线偏转一个角度，这个方向大致就是成都市区的猛追湾发射塔方向

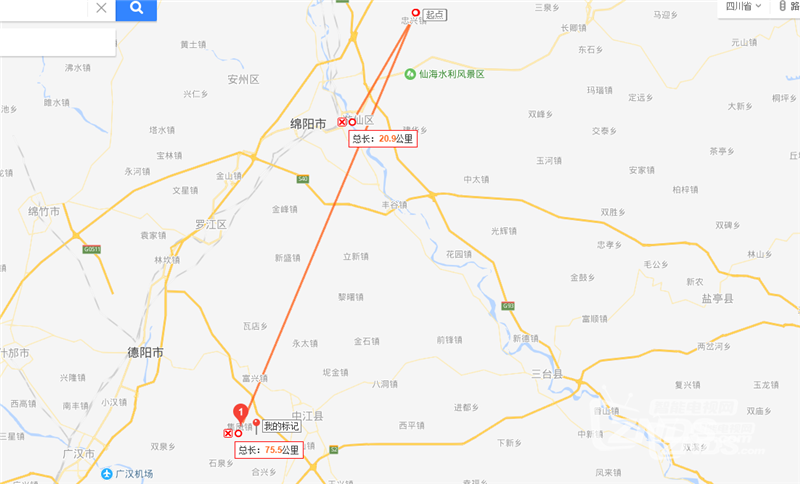

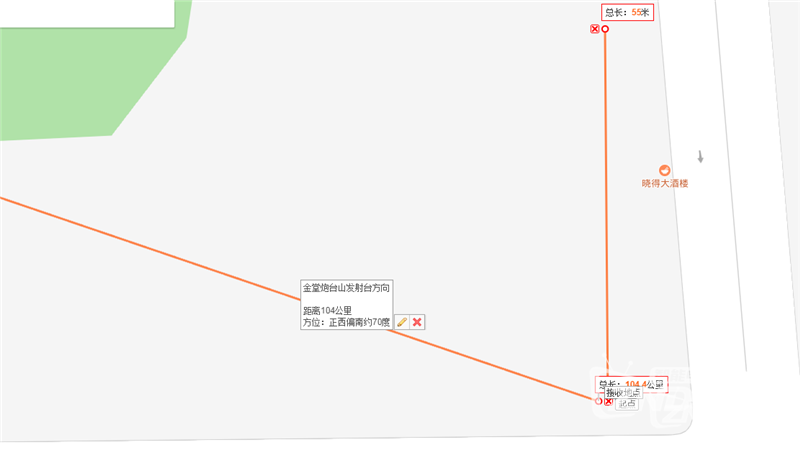

没有精准定位于测量仪，想了个简易办法，电子地图拉出老家接收点和发射塔的连线，地图对照实际建筑找出基准方向，把这个截屏用A4纸打印出来，到时候回老家，贴在地板上上找正正西方位，放大连接线方位，这样来调天线方向，应该比大致估算方位准确了

放大器还没到，到时候挑战一下成都省的信号，这些地级市的、县一级的光腚部门。。。。。。。一天到晚就晓得锁码锁码锁码锁码锁码锁码锁码

bangcai-313 · 发表于 2019-3-3 10:59

本帖最后由 libaizibubai 于 2019-3-4 16:23 编辑

又回了一趟老家折腾天线信号前端

显示两副天线分别加天放，改善不大。然后直接把水平极化和垂直极化的两副天线信号用混合器混合

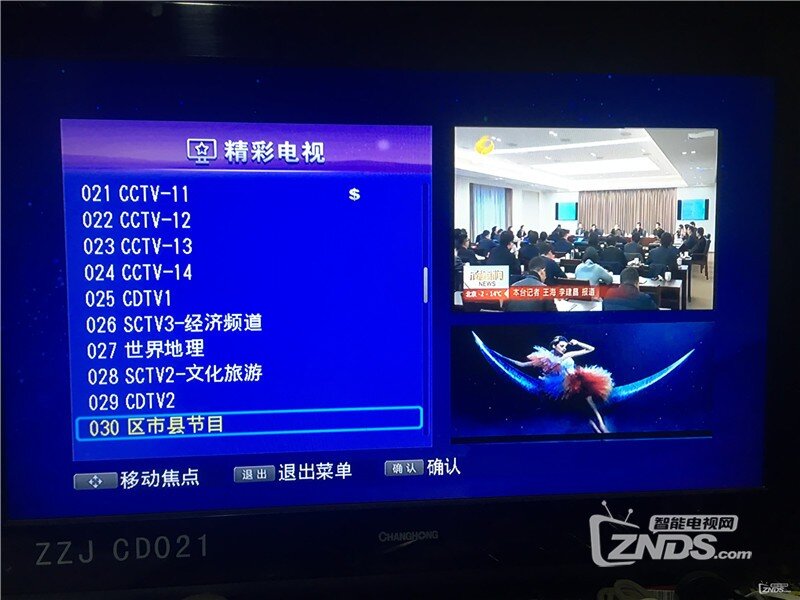

直接搜索看效果

完美，

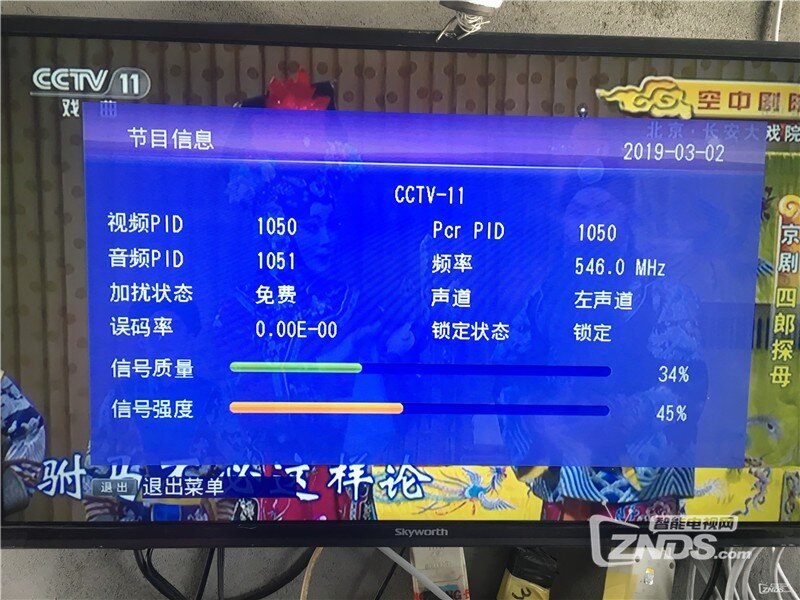

家里最喜欢看的频道戏曲频道

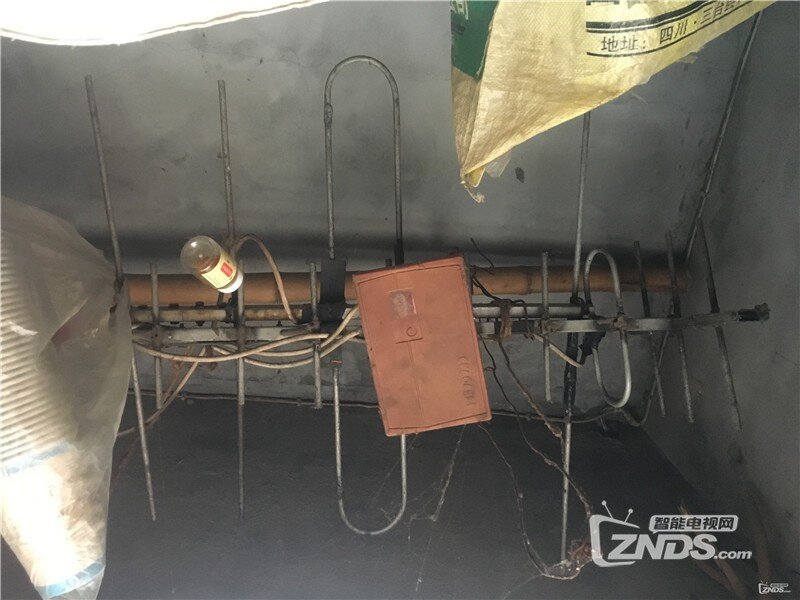

在老房子的犄角旮旯李发现了二十年前做的一部分天线，下次假期长点来折腾。这幅UHF天线是定频498频点的（20年前绵阳的模拟16频道），当年加一个天放能收到非常清晰的节目，折腾下应该满足现在绵阳498频点的6套数字节目接收

顺便带一句，用同一个天线信号，创维32液晶电视机自带的数字电视功能解码器解码出来的节目是18套

彼此的羁绊 · 发表于 2019-2-26 17:24

折腾的效果如何

知识渊博的某某 · 发表于 2019-2-26 17:26

哪个机子好用点啊？

-Dove · 发表于 2019-2-26 17:28

这个有点厉害了

eswgdeh · 发表于 2019-2-26 17:40

bangcai-313 · 发表于 2019-2-27 09:37

彼此的羁绊发表于 2019-2-26 17:24
折腾的效果如何

前期用开博视测试，
   1.能收到江油市窦团山的垂直极化538、714两个频点一共26个频道，不重复的节目16套
   2.绵阳方向水平极化能收到498频道6套开锁节目，690频点大约开锁10套节目（含央视5、6、8频道），
   3.遗憾的时候昨天老家打来电话说，能收到5、6、8的哪一个频点没信号了，应该是锁码了，网友提供的资料显示690频点这是德阳市中江县集凤发射塔的信号。。。。。。

bangcai-313 · 发表于 2019-2-27 09:38

知识渊博的某某发表于 2019-2-26 17:26
哪个机子好用点啊？

后期采购的高清机顶盒和混合器、放大器还在快递的路上，有待收到货后下礼拜回家继续折腾

libaizibubai · 发表于 2019-2-27 09:55

老哥你这个太强了吧，高手在民间啊

gezilaozhang · 发表于 2019-2-27 09:59

这个示意图画的真好，想想自己作为一个灵魂画手，平复一下心情

yaqiuqiu · 发表于 2019-2-27 10:00

老铁666！必须支持一波！
