魔百和cm101sTTL线刷烧录系统固件图文教程

请叫我小米 · 发表于 2018-3-12 13:33

本帖最后由请叫我小米于 2018-3-13 10:46 编辑

前言：一直以来呢好像都没有一个帖子完完整整把cm101s这款盒子如何烧录系统这个事儿讲清楚，多数人只能通过其他帖子里一些零碎的内容东拼西凑才完成，且不说在这其中还得走不少弯路，所以就有了今天的这篇帖子！以下就是正文内容

注意：此方法不适用于“CM101s-M8233-NAND”这款盒子，若有需要可以点击https://www.znds.com/rom/20353.html查看教程

固件下载：
https://pan.baidu.com/s/1w-tNN9h7sCBnzGrj-feSbw
密码：
56k3

下载完成后解压缩打开，文件内容如下图：

配置JAVA环境变量：（必备操作，否则无法使用海思烧录工具）
https://jingyan.baidu.com/article/fd8044fa2c22f15031137a2a.html
海思烧录工具下载：
https://pan.baidu.com/s/13TCT4hNke6WKhVNxZBntRQ
密码：
lzaj

下载完成后解压缩打开，如下图：

准备工作：ch340g型号TTL线，网线

烧录前需要接线，具体的接线方法，和接线后的一些参数配置，参考https://www.znds.com/jc/video/7649.html（必看！！！）

接好线后开机测试一下是否能够跑码即可！无需输入代码！接着将网线插到机顶盒的网口，另一头插到与电脑连接的路由器的LAN口上，（如果看不懂的话可以理解为，电脑和机顶盒都接入这台路由器的局域网，连接方式都是网线连接）完成后即可开始烧录

烧录步骤：

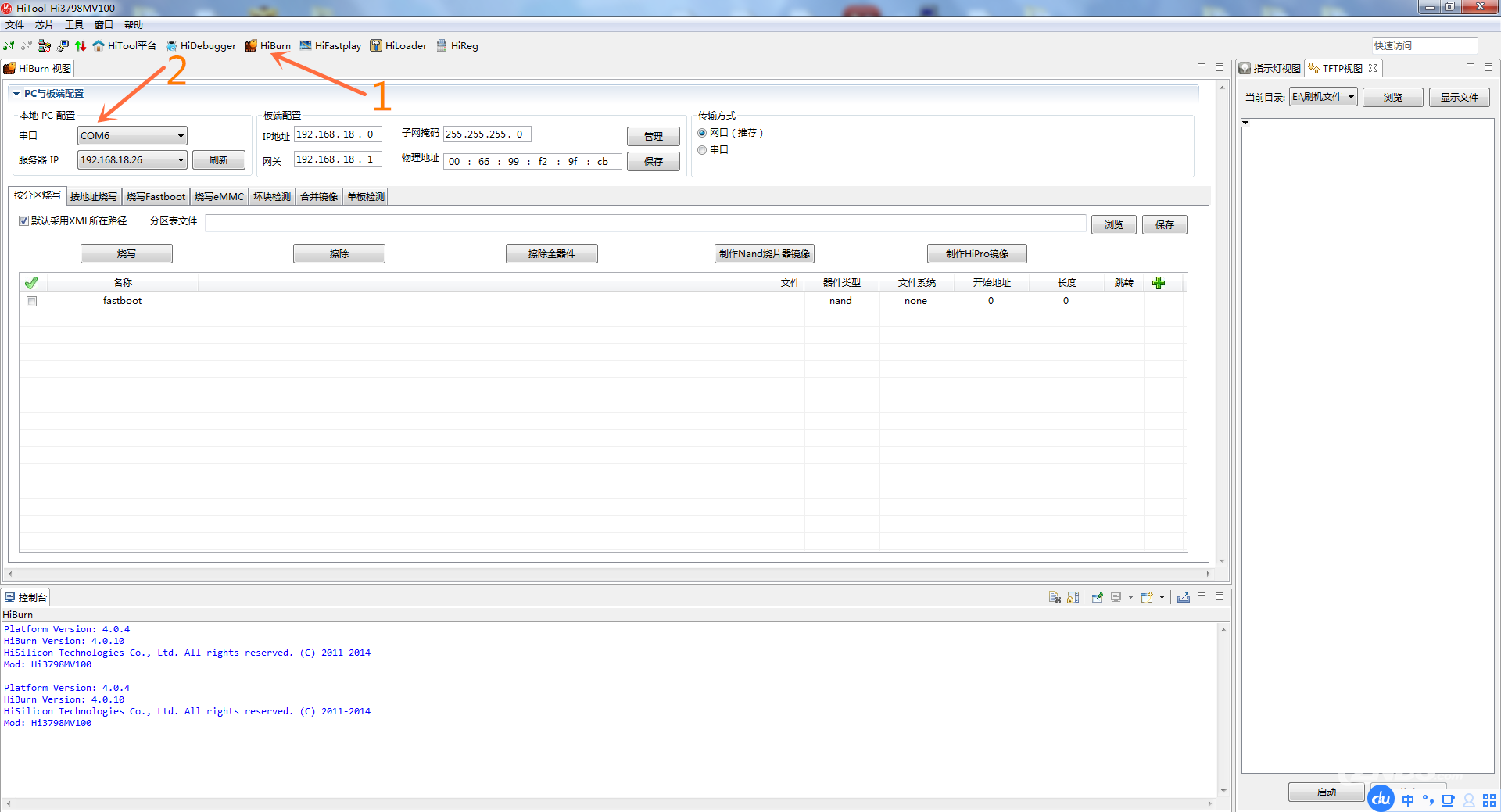

1）双击“HiTool.exe”打开，点击“HiBurn”，再将本地PC配置中的串口设置为对应的端口（不知道端口是多少的点击上方链接参考视频教程），点击左上方的“芯片”检查下当前芯片是否为“Hi3798MV100”；

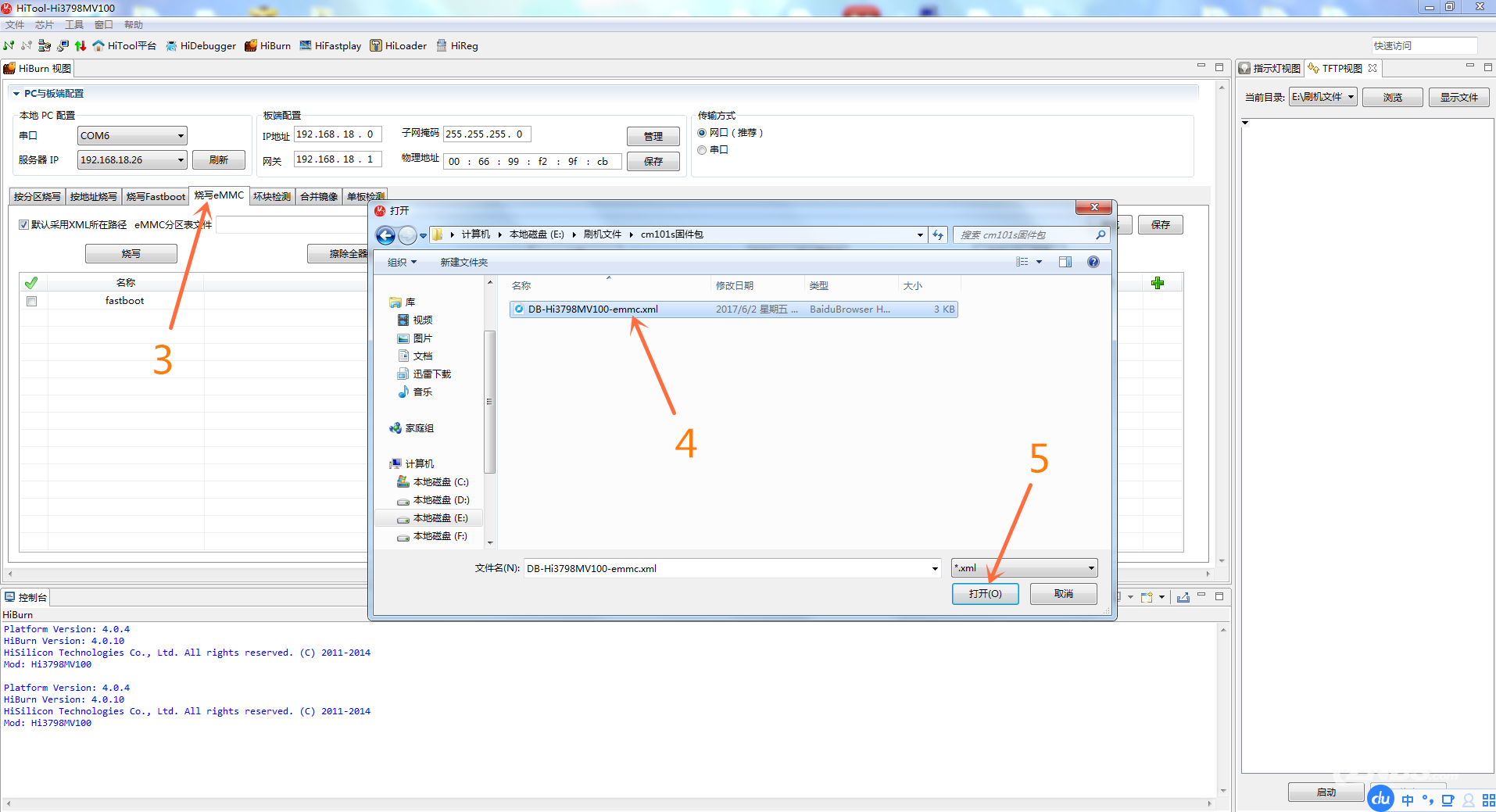

2）点击“烧写eMMC”再点击右侧的“浏览”，找到之前下载完毕的固件包打开，选择“DB-Hi3798MV100-emmc.xml”打开；


3）接着点击箭头指向的绿色红色小箭头图标，打开TFTP视图，选择启动，提示启动成功即可；


4）此时参数配置已完成，可以开始烧录系统，点击“烧写”再点击弹窗中提示的“确定”，接着按下机顶盒的电源键进行通电，注意窗口变化为开始读条烧写，耐心等待5-10分钟后即可完成；


此方法实际上是海思3798芯片通用烧录教程，也可适用于其他不同盒子型号但芯片型号相同的设备，前提要保证对应的固件是正确的，不然就砖了~~刷机有风险需谨慎！！！

以上就是魔百和cm101sTTL线刷烧录系统固件图文教程的全部内容了，还有其他疑问的话可以在下方留言，看到后会及时回复！

ytmeizhun · 发表于 2018-3-17 19:58

本帖最后由 ytmeizhun 于 2018-3-17 19:59 编辑

倒持了半天竟然不成功

ytmeizhun · 发表于 2018-3-17 20:02

倒持了半天竟然不成功。

DDR Size: 1GB

Check nand flash controller v610. found
Special NAND id table Version 1.36
Nand ID: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
No NAND device found!!!

MMC/SD controller initialization.
No MMC device found !
Lock ID_Word success!
start download process.

Boot Started successfully!

Send command: mmc write 0x0 0x1000000 0x0 0x1000

MMC write: dev # 0, block # 0, count 4096 ... HIMCI_ERROR hi_mci_set_cclk:205: Set card CLK divider is failed
HIMCI_ERROR hi_mci_control_cclk:172: Disable or enable CLK is timeout
HIMCI_ERROR hi_mci_exec_cmd:424: send card cmd to CIU is failed!
HIMCI_ERROR hi_mci_exec_cmd:424: send card cmd to CIU is failed!
set write bl len failed

-1 blocks written: ERROR
[EOT](ERROR)
执行命令失败，可能的原因如下：
1.请检查当前单板Flash与烧写分区中的Flash类型是否一致；
2.当前fastboot不支持该命令；
Failed to burn fastboot!

hao501802766 · 发表于 2018-3-12 13:50

非常详细的教程感谢分享

lixglixg · 发表于 2020-6-24 14:45

高手在当贝啊！学习了

mouselrzh · 发表于 2020-6-8 10:27

老铁666！必须支持一波！

loveat2000 · 发表于 2020-6-6 19:56

提取密码

忙碌的蚁 · 发表于 2018-9-16 05:00

重复一下，我的盒子是兆能Z82，兼容这个海思芯片型号，大家有相同的可以试一下，我试了十几个试出来的，这个完美兼容，遥控也可以用。太高兴了

pqdb124 · 发表于 2018-3-21 22:31

ZNDS的教程简直男默女泪啊！

CZL_XTTlq · 发表于 2018-3-21 12:59

提取密码是?

zsybq · 发表于 2018-3-19 19:35

正在寻找，感谢大神

请叫我小米 · 发表于 2018-3-12 13:34

自顶~

SunMi · 发表于 2018-3-12 13:40

感谢楼主分享

Teayony · 发表于 2018-3-12 13:41

学习学习！

kieyeyys · 发表于 2018-3-12 13:41

好教程收藏了

eswgdeh · 发表于 2018-3-12 13:41

这么好的教程先收藏了

jinghang · 发表于 2018-3-12 15:00

先把机器刷成砖，再把砖头刷成机器，我都佩服自己在ZNDS学到的刷机技术！

月光※傾城 · 发表于 2018-3-12 15:09

先把机器刷成砖，再把砖头刷成机器，我都佩服自己在ZNDS学到的刷机技术！

xzbhy · 发表于 2018-3-12 15:38

高手在当贝啊！学习了

漫步者_YotMM · 发表于 2018-3-12 16:28

学习学习！

金苹果的眼泪 · 发表于 2018-3-12 17:21

李新宇宇洋高清 · 发表于 2018-3-12 17:47

又见一个好帖，果断先马克mark收藏了!

shiyan29 · 发表于 2018-3-12 19:02

又见一个好帖，果断先马克mark收藏了!

qinggege · 发表于 2018-3-12 19:12

高手在当贝啊！学习了
