创维32L01HM开机有伴音背光不亮分析与维修

查看数: 43390 | 评论数: 2 | 收藏 0
关灯 | 提示：支持键盘翻页<-左 右->
帖子模式
    组图打开中，请稍候......
昕宇789
发布时间: 2017-2-20 23:12

正文摘要:

品牌机型：创维32L01HM液晶电视机故障现象：开机有伴音，背光不亮分析与维修：首先测电源+5v、+12V正常，测BRI有2.9V，背光控制ON/OFF有4.6V。说明有背光控制信号输入了，故障应在背光电路。把板拆下来，通电测U6电 ...

回复

lisuping| 来自山西 发表于 2018-10-10 19:46
品牌机型：创维32L01HM液晶电视机
故障现象：开机有伴音，背光不亮
分析与维修：
首先测电源+5v、+12V正常，测BRI有2.9V，背光控制ON/OFF有4.6V。说明有背光控制信号输入了，故障应在背光电路。

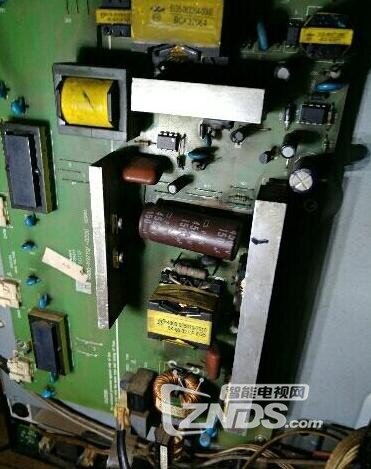

把板拆下来，通电测U6电压时发现U6的1脚有14V电压，而8脚为0V，而1脚和8脚只接了只二极管，关机测二极管正向电阻以开路，用1N4007换后测8脚以有14v电压了，把板上机，打开电源背光亮了，在测8脚以有100v电压了，大功告成，可以交用户了
人见百态| 来自浙江 发表于 2017-2-21 11:23
这个不错   感谢楼主的分享！
