【科普小常识】常见盒子的AV 一分三线序

查看数: 147322 | 评论数: 28 | 收藏 1
关灯 | 提示:支持键盘翻页<-左 右->
    组图打开中,请稍候......
发布时间: 2017-1-14 21:11

正文摘要:

从网上找来了一些资料,送给:觉得19块买根线有点亏的、**各个厂商自己定义AV线标准的、有足够动手能力的、有多台盒子又不想买各厂商的线的、和没钱买线的小伙伴们。 起因:末年末月的某一天,寄人篱下的我(有线电 ...

回复

abcdznds| 来自浙江 发表于 2022-3-18 16:03
abcdznds 发表于 2022-3-17 14:57
反正就是楼主的图里,莲花头RCA的芯线接耳机插头尾部第一个是正确的,莲花头的地线要接尾部第二个。 ...

更正一下,这里说错的,荣耀盒子的,地线接第一个,芯线接第二个。我的荣耀盒子带的Av线就是第一焊点是黄色莲花的芯线,是华为悦盒的接法。必须改或做一根。
abcdznds| 来自浙江 发表于 2022-3-18 15:59
最后,拆开耳机插头,焊接屏蔽线,搞定。
abcdznds| 来自浙江 发表于 2022-3-18 15:55
功放是用两个开关电源并的,原三声道,加了一块三声道。解码器接了就噪音大,后来多接地搞定噪音,不过环境还是差。
abcdznds| 来自浙江 发表于 2022-3-18 15:53
昨晚被打脸了。试的都是量产机,回去上了自己搭的功放,声音一顿一顿。
abcdznds| 来自浙江 发表于 2022-3-17 14:59
就是说和AV线的复合视频输出时一致的。在界面里选复合视频或数码,这里就输出相应的信号。其他两声道,一直都是模拟音频信号。
abcdznds| 来自浙江 发表于 2022-3-17 14:57
本帖最后由 abcdznds 于 2022-3-17 15:11 编辑

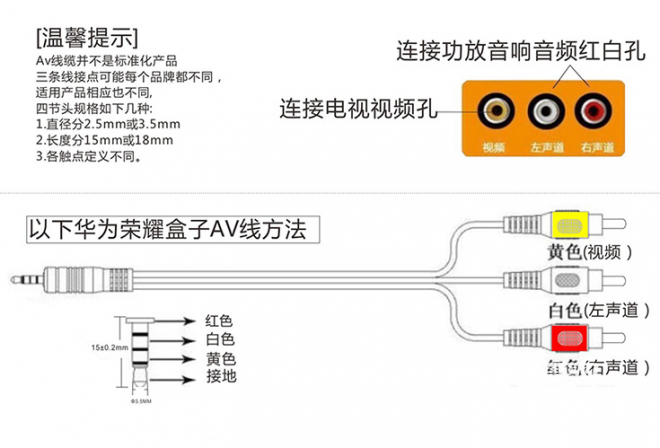

反正就是楼主的图里,莲花头RCA的芯线接耳机插头尾部第一个是正确的,莲花头的地线要接尾部第二个。
abcdznds| 来自浙江 发表于 2022-3-17 14:56
这里的操作界面不友好。安卓+遥控级别。上图上不了。
abcdznds| 来自浙江 发表于 2022-3-17 14:54
abcdznds| 来自浙江 发表于 2022-3-17 14:53
网上制作的信息基本没有,楼主信息是我搜到的第一个。
不过有点偏差。
我也没拆开耳机插头的丙部。
