小米电视3分体主机改独立供电教程
   入手小米电视3的主机，已经一年多了，改完独立供电也使用了一年了，刚开始也是各种折腾的，这就不多说了，直接上改主机的教程资料了哈，希望对大家有用。
        需要用到的工具和材料:
    1.电烙铁（最好60W以上的，刀头最好加热面积大）;
    2.锡丝;
    3.DC-005的DC座一个（5.5*2.1mm）;
    4.笔记本电脑适配器一个（19V4.4.74A 输出接头需要跟DC座匹配）;
    5.小米电视3主机（确保是正常的主机，不然改完也是一样的故障的）。
    小米电视主机的拆机我就不多说了，不懂得可以百度哈。
    小米电视3的主机改独立电源我们需要改三处地方：
        1.主板上预留了DC座的位置我们需要补上;
        2.把主板上小米屏幕供电线路改为DC座供电;
        3.需要改主板上待机电源部分电路。

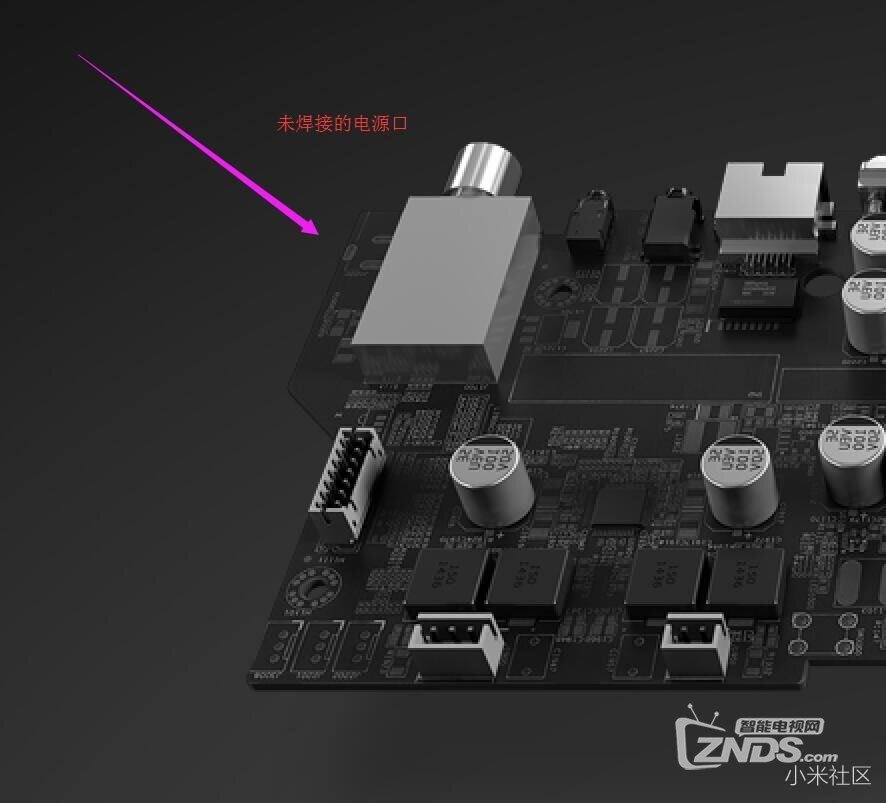

    第一步、焊接DC座（主板位号：J1000）
    个人感觉改主板最难的就焊接这个DC座，因为主板的散热速度非常快。需要用大功率的烙铁才能把焊盘的焊锡融化，而且DC的孔全部都被焊锡堵住了，焊接DC座时先给焊盘加些焊锡同时对三个焊盘同时加热此时DC座从正面快速插入。
第二步、把主板上小米屏幕供电线路改为DC座供电（主板位号：R2273、R2319）
这一步其实很简单，但也需要些技巧，我们需要把R2273的0欧电阻拆下来焊到R2319的位置来（R2273是用在小米电视显示屏供电给主板的线路，而R2319是用在DC座给主板供电的线路）因为主板散热快，拆电阻时先给电阻的焊盘加些新的焊锡，然后同时给电阻的两个焊盘同时加热就可以拆下来
第三步、改主板上的5V待机电源部分电路、和分体主机切换成独立供电的系统版本电路。（主板位号：C1001、C1002、R1005、R1020、R1021、R1002）
       拆元件的方法还是和第二步一样，同时对两个焊盘加热在拆除
1.把R1020电阻焊下来再焊到R1022的位置上
2.把C1001电容焊下来再焊到C1002的位置上
3.把R1005和R1021的电阻焊下来（R1020、R1021、R1005这几个电阻都是0欧电阻）
到这步小米电视3分体主机主板我们就改完了,
    第四步：上电测试
在还没改MI PORT转HDMI线前我们可以先对主板测试下，测试供电是否正常。
    1.主板插上按键板
    2.插上19V电源
    3.按下按键板上的开机键（没有完整装机遥控器是用不了的哈，因为蓝牙和WIFI模块是在喇叭底下的，要插上才能用）
    4.观察按键板上的指示灯是否有亮起来，如果灯有亮了就证明主板改成功了，刚开始指示灯是闪烁的，后来指示灯是白色长亮到这里我们长按下关机键等灯灭掉后就可以断电了。
    5.如果上电按了开机按键后指示都没有亮起来，就检查下R2319和R1022有没有焊好来，C1002有没有短路。
    注意事项：
    1.在拆元件的时候要注意不要把其他位置的元器件敲掉
    2.焊接C1002的时候一定不要短路了。
    3.在上电的时候要注意主板金属的东西别把主板上的器件短路了，不然会导致主板烧掉。
    4.在改第二步的时候我们有说到两颗电阻的作用（R2273是用在小米电视显示屏供电给主板的线路，而R2319是用在DC座给主板供电的线路），有些人会想直接补焊R2319这颗电阻而没有把R2273拆下来。我是建议不要这样做因为这样的话会把19V的电压送到MI PORT的线上，如果在改MI PORT转HDMI的时候没有改好容易造成短路。
