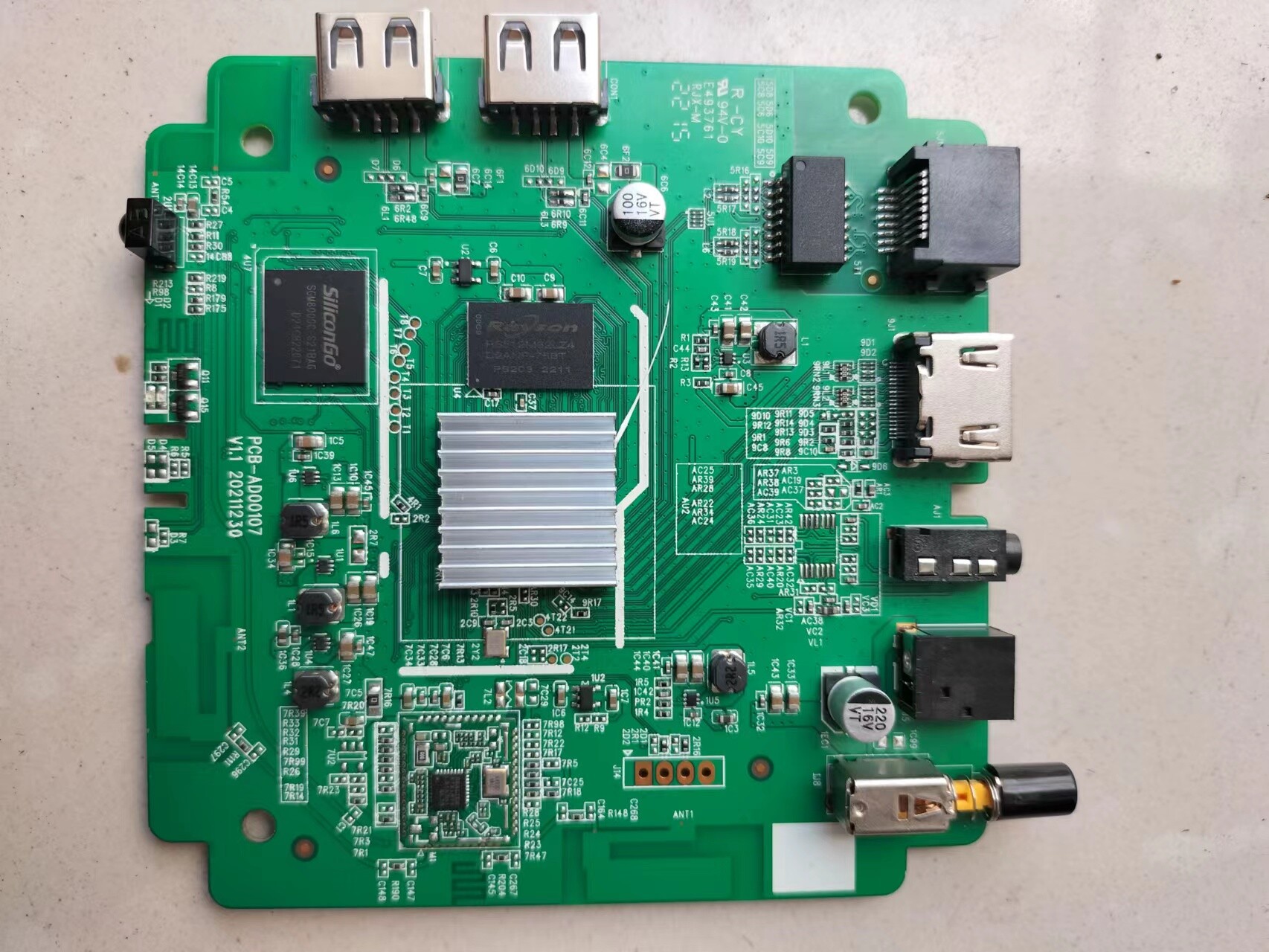

求cm311-1a yst机顶盒的图纸？
组图打开中，请稍候......
收藏
顶一个
踩回复
- 154036285| 来自河南 发表于
linjinya 发表于 2023-5-26 08:07
有短路,要排查各DC-DC
我是小白，如何排查短路？能否给电提示，比如上面图上怎么测有短路？
- 154036285| 来自河南 发表于
linjinya 发表于 2023-5-25 09:29
先搞定5处电压.
12V开关不良?
电源插孔板子上12V电压是有的，但是按下开关指示灯不亮，如果开关轻轻按别按进去，指示灯会红一下就立刻灭了，目前就是这种状态。
- sky84722| 来自天津 发表于
经查是这个地方短路了，但是找了半天没找到这个型号的管子，请问有大神知道这个管子的型号吗？或者我把它拆了需要短接哪个点也能不装吗？
-
-
- sky84722| 来自天津 发表于
请问我这有两个点电压偏低，如何排查是哪个部件短路了。
-
各点电压
-
-
- MBH311-1A| 来自山东 发表于
打扰一下，请问解决了吗，我也遇到这个问题了，和楼主的一摸一样
- 晨星电器| 来自河北 发表于
154036285 发表于 2023-5-26 21:06
您好，这图上是5个电感的电压，这样看上去有问题吗？
这几处电压都是正常的 测图片上我给你标注的地方的电压是多少伏？正常是1.8V 如果电压正常的话就刷机解决吧
- linjinya| 来自江苏 发表于
154036285 发表于 2023-5-26 21:11
我是小白，如何排查短路？能否给电提示，比如上面图上怎么测有短路？ ...
测量电容是否有短路
- linjinya| 来自江苏 发表于
154036285 发表于 2023-5-25 09:40
电源插孔板子上12V电压是有的，但是按下开关指示灯不亮，如果开关轻轻按别按进去，指示灯会红一下就立刻 ...
有短路,要排查各DC-DC
- 晨星电器| 来自河北 发表于
154036285 发表于 2023-5-25 12:51
短接了，不行，还是不亮灯，短接处有微微的打火。
那就得用万用表测试一下了看是不是12V短路 如果12V短路你短接开关之后12V电压就没有了
