忆典H8 全志H8八核芯片救砖 EMMC改TF卡扩容教程

查看数: 25846 | 评论数: 6 | 收藏 1
关灯 | 提示：支持键盘翻页<-左 右->
帖子模式
    组图打开中，请稍候......
wzj5279
发布时间: 2023-5-15 10:18

正文摘要:

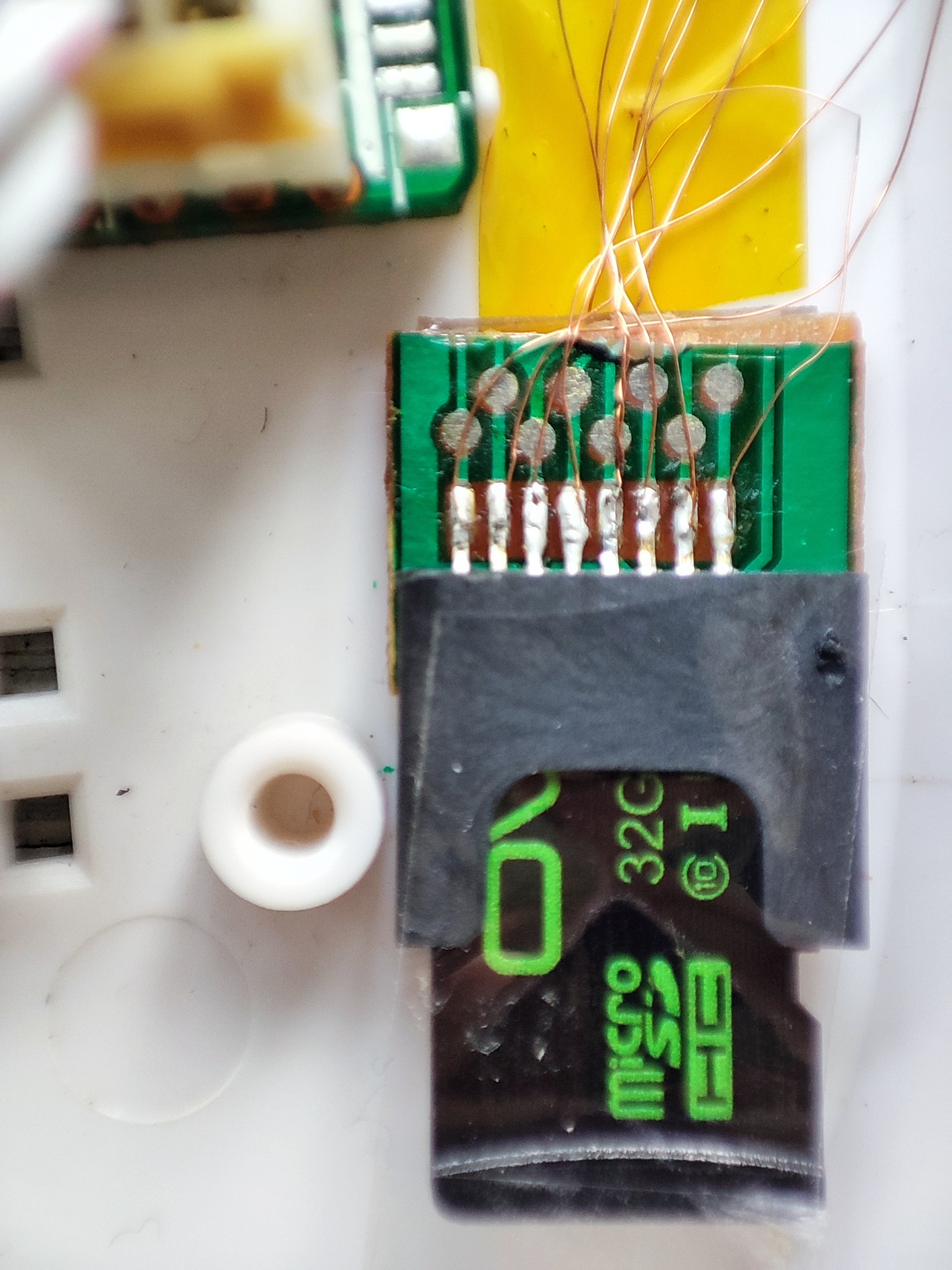

本帖最后由 wzj5279 于 2023-5-19 16:54 编辑 手里有一个忆典H8，主控全志H8的，nand闪存坏了，原本有教程可以直接改TF卡启动的，但是一年前操作不当，焊接的时候把CPU旁边的线给拉断了，所以一直扔在柜子里面。 ...

回复

wzj5279| 来自浙江 发表于 2024-3-1 12:13
yydhll 发表于 2024-1-15 19:54
tf卡8个点位，焊盘9根飞线，怎么回事？焊盘VCC和VCCQ那里表示没看懂！两个点连一起，飞到tf卡VDD？ ...

对的，没错！！！
yydhll| 来自广西 发表于 2024-1-15 19:54
tf卡8个点位，焊盘9根飞线，怎么回事？焊盘VCC和VCCQ那里表示没看懂！两个点连一起，飞到tf卡VDD？
wzj5279| 来自浙江 发表于 2023-5-22 17:19
支持！！！！！！！！！！！！！！！！！！！！！！！！！
wyzabc110| 来自湖南 发表于 2023-5-15 18:39
谢谢分享，收藏备用
wzj5279| 来自浙江 发表于 2023-5-15 10:55
本帖最后由 wzj5279 于 2023-5-15 15:06 编辑

如果感觉焊接有点难的小伙伴，可以利用TSOP48脚里面部分焊接点，
比如32 31 30 29脚分别对应的dat3 dat2 dat1 dat0，
34  37对应的VCCQ  VCC，以此降低焊接难度。
