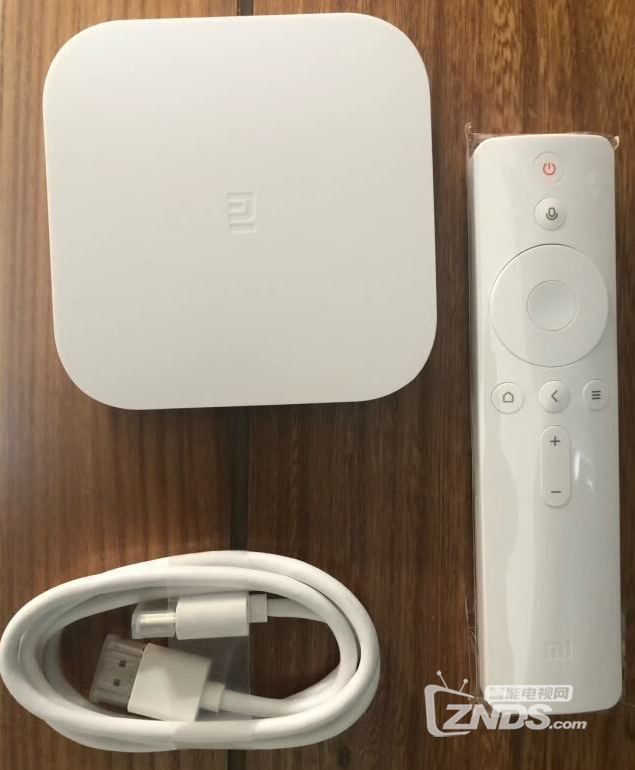

小米盒子4相对来说是一款比较好用的电视盒子，目前小米盒子最新款是小米盒子4S Pro，那么今天楼主带来了小米盒子4硬件拆解，看看小米盒子4内部构造。

小米盒子4硬件拆解  看看小米盒子4内部构造

盒子的外壳分为底壳和上盖，壳内有PCB主板，PCB主板顶层和底层的主要器件都有屏蔽罩盖着。屏蔽罩作用是防止电磁泄露的，而且可以看到，上屏蔽罩有导热硅胶与CPU连接，同时起到了散热的作用。

小米盒子4硬件拆解  看看小米盒子4内部构造

还有一块配重铁，配重铁不仅仅是增加盒子的手感，更重要是也兼顾散热的作用，因为屏蔽罩和配重铁之间也有硅胶连接。

经常使用盒子的朋友可能有所体会，为啥有的盒子比较轻，有的盒子比较重，而重的手感比较好。质量好的盒子一般都会配备这种配重铁。（看到这，可以回家看看自己买的盒子，试试手感如何）。

小米盒子4硬件拆解  看看小米盒子4内部构造

电源都会配备的，一般的电源都是5V或者12V供电，额定功率是10W到15W之间。看到这个参数，你会不会觉得机顶盒也特别耗电呢？

其实盒子的真正工作功率并没有这么大，小编可以告诉你，主板满负荷工作的最大功率一般只有6W左右，而平时简单看视频或听歌一般只达到满血状态的三分之二，那什么时候CPU才能达到满负荷工作状态呢？答案是玩大型游戏或后台软件满开的时候，这时候功率可能就有6W了。

小米盒子4硬件拆解  看看小米盒子4内部构造

我们主要看一下主板的组成，如上图主板上有各种电子元器件，主要芯片和模块有CPU，Flash，DDR,wifi和蓝牙模块，电源模块，剩下就是一些阻容器件，电感器件和晶体管了。

再来看外围的接口座子有哪些，我们看到主要有电源口，USB口，HDMI口，AV口，另外PCB上，还有2个天线座子，座子连接到wifi和蓝牙的天线接口，其实像这款小米盒子4，天线已经设计在PCB上了，兼容了外接天线。

小米盒子4硬件拆解  看看小米盒子4内部构造

外围接口来个特写图，其实这么多接口中，最常用的是HDMI输出口，用来接电视机实现高清输出，AV输出一般用于老电视机的输入。USB口可以外接U盘，读取U盘文件，还可以通过这个口更新固件。

小米盒子4硬件拆解  看看小米盒子4内部构造

可能有朋友特别注意到了，我家的盒子有网口，小米盒子4居然没有。其实没有网口用WIFI连接网络的话也挺方便的，并且现在家家户户都有路由器，无线信号也很稳定，不需要有线连接，一样可以稳定看高清视频了
