是不是在听环绕声一定在接HDMi线，不能用蓝牙？

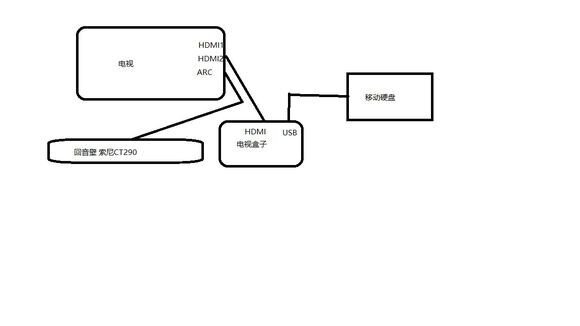

我觉得按照你的图是可以有声音的，可能是因为插线的是偶没有断电导致的。
我的是海美迪机顶盒、夏普电视、索尼HF-100回音壁。是这样一步一步做好的：
1，所有设备务必全部断电（关机）！因为不断电的话,连上也不响。
2，机顶盒通过HDMI线连接到电视机的非ARC的HDMI口。
此时先通电检查一下，看电视机有没有图像/电视机扬声器有没有声音，有的话，说明机顶盒（节目源）到电视机的输送正常。
下一步是电视机将声音信号送到回音壁的事儿。
3，再次全部断电。
4，用HDMI线将电视机的HDMI（ARC）口与回音壁的HDMI(ARC)口连起来。
通电，打开机顶盒、电视、索尼回音壁。听听回音壁有没有声音。
没有的话，先试着调高一点回音壁的音量（排除音量为零不发声的可能性），再没有声音的话，就拿着电视机的遥控器，将电视机设置内的“HDMI设置”-“HDMI音频输出ARC”设为开启状态

。“声音”-“音频输出设置”-“数字音频类型”点选为“PCM”或者“源码输出”。
一般来说到了这一步早就有声音了，再没声音的话，用比较好的HDMI线再试试，再不行我也没辙。你找网上卖你这款回音壁的商家客服问问，他们有技术人员有服务群，你混进去咨询咨询。

这个接法确实不会有声音的……要电视ARC接回音壁ARC，回音壁HDMI IN接盒子的HDMI OUT
如果回音壁只有一个HDMI口，那要么买一个盒子声音视频分离，要么就光纤接回音壁……

HDMI（ARC）有声音回传啊

盒子HDMI接索尼回音壁，回音壁HDMI接电视试试
