创维电视OLED系列—S9-9R57机芯调试说明

创维OLED系列—S9-9R57机芯调试说明：

一、网络设置

    用遥控器进行网络设置：按遥控器上的“主页”→“左键”→“设置”→“网络设置”→进行“有线/无线”选择。

二、工厂模式

   进工厂模式

    方法一：在“本机信息”下，用遥控器按“上上下下左右左右”，即可进入工厂菜单。

    方法二：当工厂模式菜单里的“单键模式开关”为“开”时，按工厂遥控器上的“工厂调试”键（3FH），即可进入工厂模式。

    退出工厂模式

    按“返回”键或“工厂调试”键（3FH）键，均可退出工厂模式。

三、软件升级

    9R57机芯的升级方法有：工厂菜单升级、在线升级、强制升级、串口触发升级、OTA升级。

9R57机芯有主程序和UBOOT程序两部分程序可进行升级。

    9R57机芯的主要数据（如MAC地址、HDMI KEY、防串货码）均放在EEPROM，EEPROM初始化等操作均不会被改写，在修理时请尽量不要更换EEPROM，否则，会影响正常使用。

（1） 工厂菜单升级

    进入工厂菜单的步骤是：将带有Install.img文件下载并保存到U盘，插入USB口；按遥控器依次进入主页→电视设置→关于本机→本机信息→按遥控器上上下下左右左右→工厂菜单→通用设置→系统升级，按“确认”后，电视自动重启后即进入自动升级。

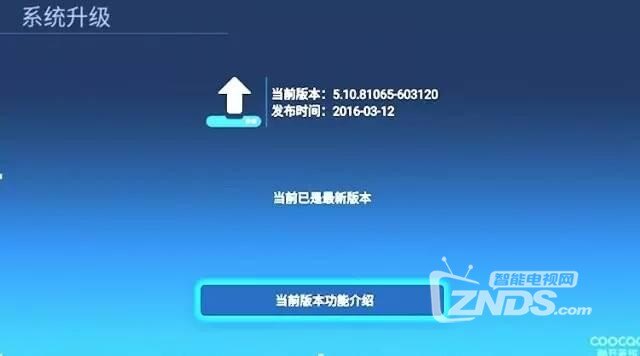

  图1  工厂菜单升级界面

（2） 在线升级

    ①、请保证电视机网络畅通，同时保证电视有足够的存储空间。

    ②、首先按遥控器的“主页”键，进入“设置”页面，选择“升级”，再选择“在线升级”。系统会自动将本机的程序版本与服务器上的程序版本进行比较，如果有更新程序可以下载，那么在线升级界面会显示出可以下载的程序名，只需根据界面的指示进行下载即可。

    ③、下载任务完成后，系统会自动安装重启。

图2  在线升级界面

（3） 强制升级

    如果电视机出现故障，导致无法进入主页进行本地升级时，可采用强制升级方法：

    使用USB2.0U盘（无分区，无加密，FAT32格式）

    把下载后的升级文件名为install.img（要注意扩展名为img格式）放入格式化之后的U盘中 ，把U盘插入电视中（USB2.0接口），交流开机按住待机键，指示灯闪烁说明进入升级模式，过一会屏幕显示升级状态，注意：升级U盘中只存放升级软件，请勿放其他文件，否则系统不会自动升级。升级过程中不可以断电！

（4） 串口触发升级

    连接电脑串口，将存有Install.img文件的U盘插入USB口（USB2.0接口），然后按住电脑上TAB键开机，待出现升级界面后再松手，系统即开始升级，在出现“Install Complete”提示后即表示升级完成，随后重启系统即可。

（5） OTA升级

     ①、将升级压缩包（9R57_S9A_*****.zip文件）存入U盘的根目录（单分区普通U盘，不能使用酷开U盘）。给电视机上电，让其进入开机状态。开机后将U盘插入电视机的相应端口，按遥控器的主页键后再按左键，进入“本地媒体”页面找到选择9R57_ S9-I _*****.zip文件，按确定键后，电视机将自动进行升级（升级时间大约需要5分钟，升级过程中不要断电，否则，可能会造成机器无法升级或升级失败而不能开机），待升级完成后，系统会自动重启，电视机会自动开机。

    ②、将升级压缩包（9R57_ S9A _*****.zip文件）存入U盘的根目录（单分区普通U盘，不能使用酷开U盘），给电视机上电同时按住“待机”键5秒左右，电视机主界面出现U盘升级对话框，点击“升级”即可，电视机将自动进行升级（升级时间大约需要5分钟，升级过程中不要断电，否则，可能会造成机器无法升级或升级失败而不能开机）。待升级完成后，系统会自动重启，电视机会自动开机。
