本帖最后由 hzsdwq 于 2013-9-29 20:05 编辑
“智能电视盒测评小组”的新浪微博开张了，关注转发并@3位好友，我们会不定期抽奖盒子哦。 有智能机顶盒问题，请加入QQ群，1群：285883047(基本已满)，二群：135382614(欢迎加入)。目前有成员1900多人，希望可以解决大家的问题。
更多测评请搜索引擎搜索“hzsdwq 拆解”

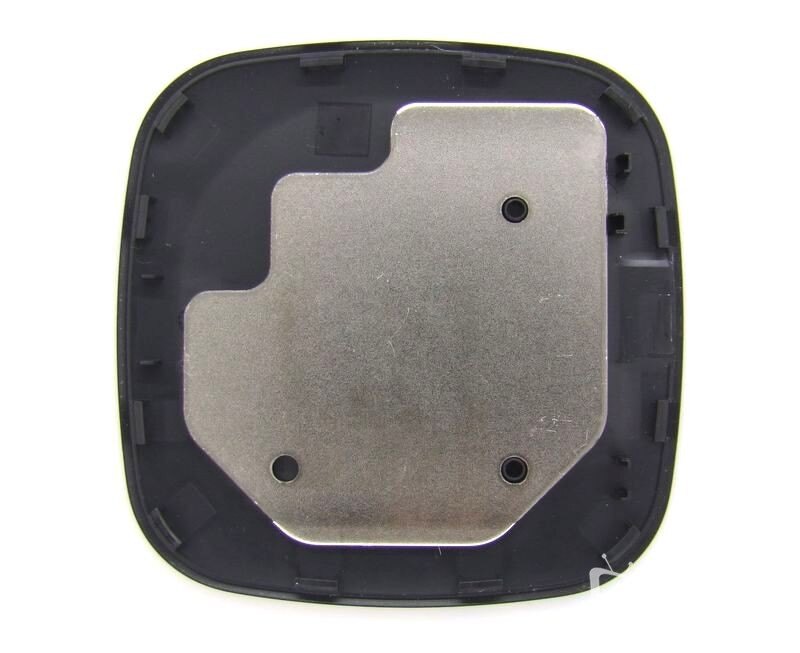

接着上面的外观部分，下面开始拆解部分。 1、上盖内部，12个卡榫和底壳连接，比起上代的17个卡榫，有减少。上盖内部有散热片，散热会均匀一点。官方说法是大幅降低发热，但是实际测试比较失望。一代小米盒子在室温25℃的时候，播放两小时，顶盖最高温度在48℃，新小米盒子在相同条件下，播放同样的片源两小时，44.7℃，略有降低，但是完全不符合大幅降低这类的形容。广告毕竟是广告，看过就算了吧。

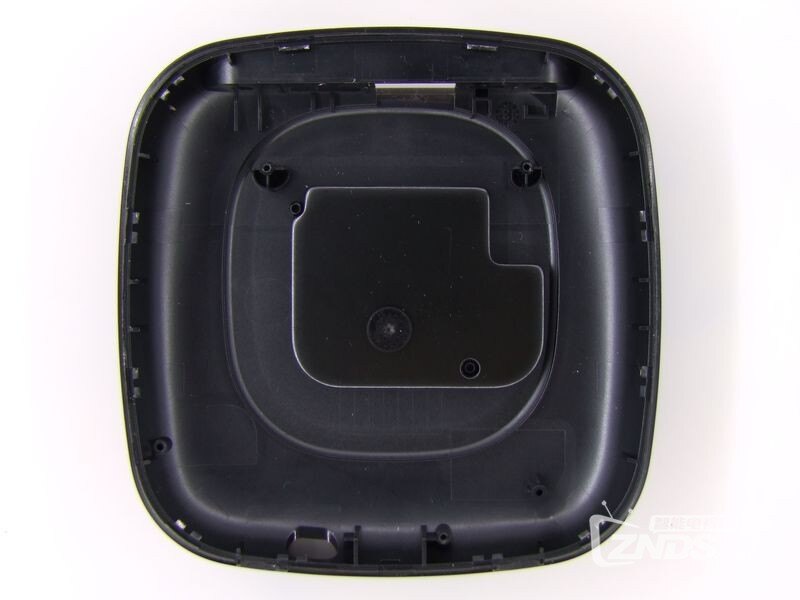

2、底壳，配重部分还是和上代一样，铆钉连接。螺丝孔部分，变成全塑料了，一代是有铜柱内嵌，保证了上完螺丝不会滑牙，但是二代明显没有考虑这个事情。而且一代在螺丝上使用的橡胶垫圈也取消了，比较失望。固定主板的螺丝从一代的4颗减少到3颗了。

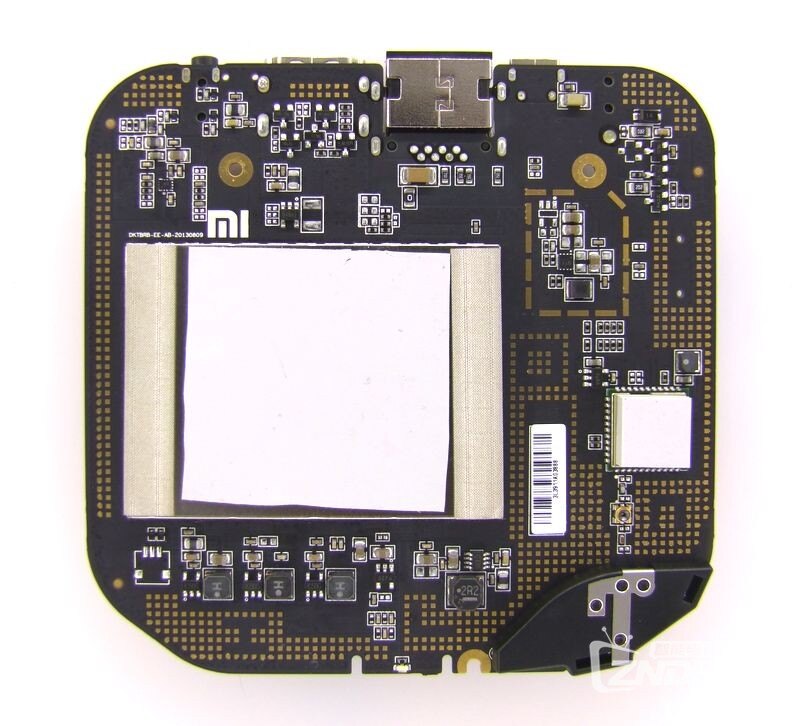

3、主板全景，在主控和RAM的部分，有屏蔽罩。在WiFi+BT的模组上，有散热胶垫，但是由于这个胶垫厚度在2MM以上，实际效果无法验证了。

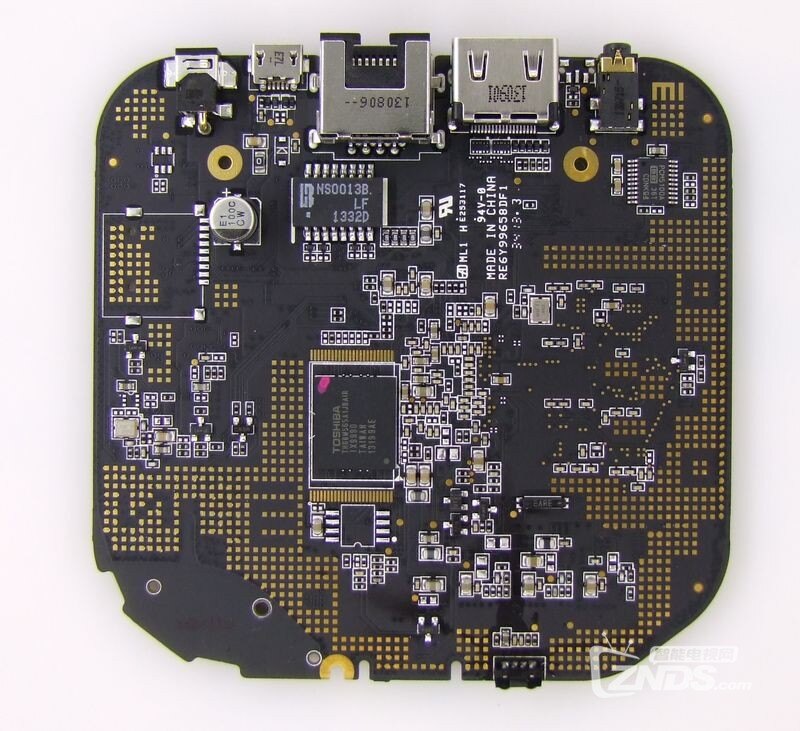

4、主板正面和背面，延续了上代的沉金工艺，整体感觉非常干净，不是山寨可以比拟的。

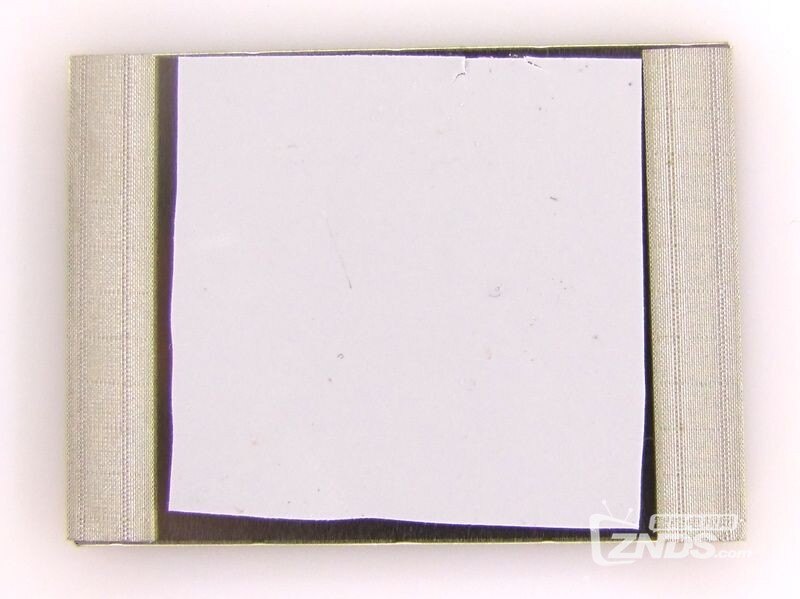

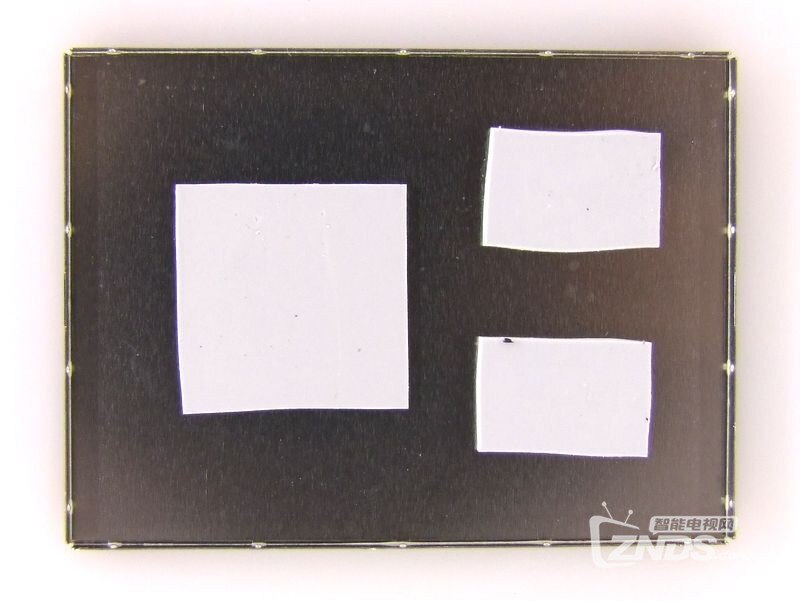

5、屏蔽罩，表面覆盖了胶垫，很薄，可以和上盖的金属部分相连接，两边是导电泡棉，EMC用途。不清楚EMC的，可以百度一下，我这里就不展开讲了。屏蔽罩内部三个胶垫，刚好覆盖在主控和两颗内存颗粒上。

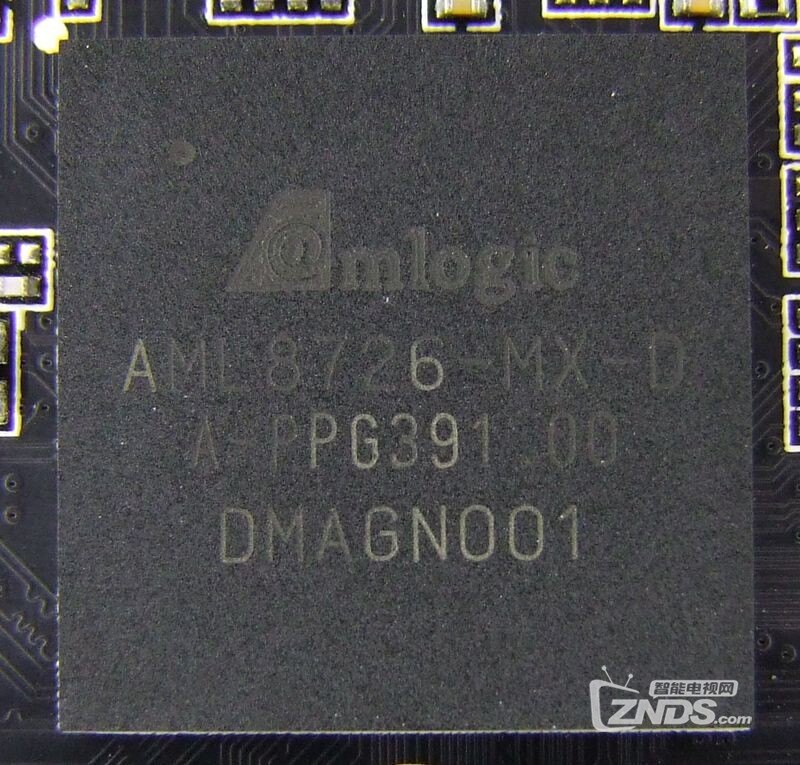

6、主控，和乐视C1S一样，采用了AML8726-MX双核A9主控，1.5GHz，Mail400*2 GPU，45nm工艺，支持1080P视频和Flash硬解，支持主流视频硬解。看来乐视的290价格对小米还是带来压力了。这个主控最大的特点就是发热量极大，相信用过C1S的用户深有感受。

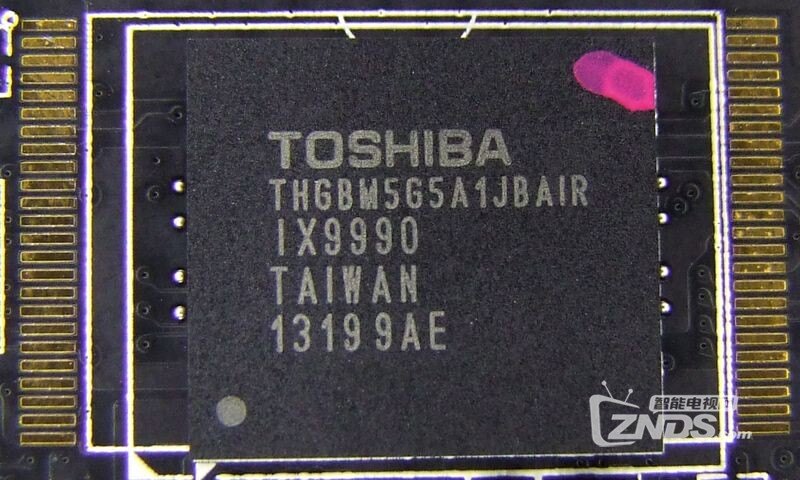

7、闪存，一代采用的是镁光29F32G08CBACA，这代采用了东芝的闪存，型号是THGBM5G5A1JBAIR，19nm制程，速度比上代有所提升。从闪存边缘看到还有空焊位，就是给老制程的闪存用的，在不改变PCB设计的同时，就可以更换老制程的闪存，用来降低成本，后期的新小米盒子会不会采用老制程的闪存，要凭小米的良心了。
8、内存，上代采用了四颗海力士的H5TQ2G83CFR-H9C，单颗容量256M，最高频率1333Mhz，这代采用了两颗512M单颗的颗粒，依旧是海力士生产，型号为H5TQ4G63AFR-PBC，最高频率为1600MHz，比上代有所提升。

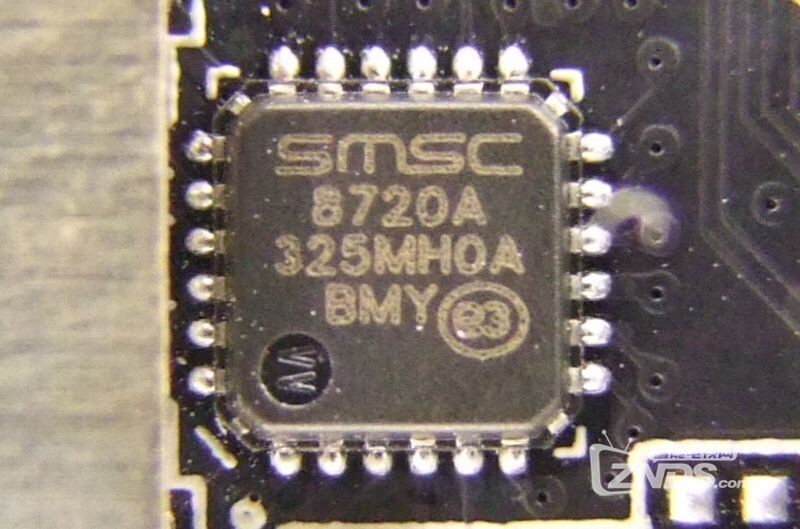

9、有线网卡，和上代完全一样，采用了SMSC LAN8720A，10M/100M自适应，目前业界体积最小的收发器，LAN 8720A的功耗比现有 SMSC 收发器低至 40%。我一直在说业界最小，到底有多少小呢，每个边长3MM。

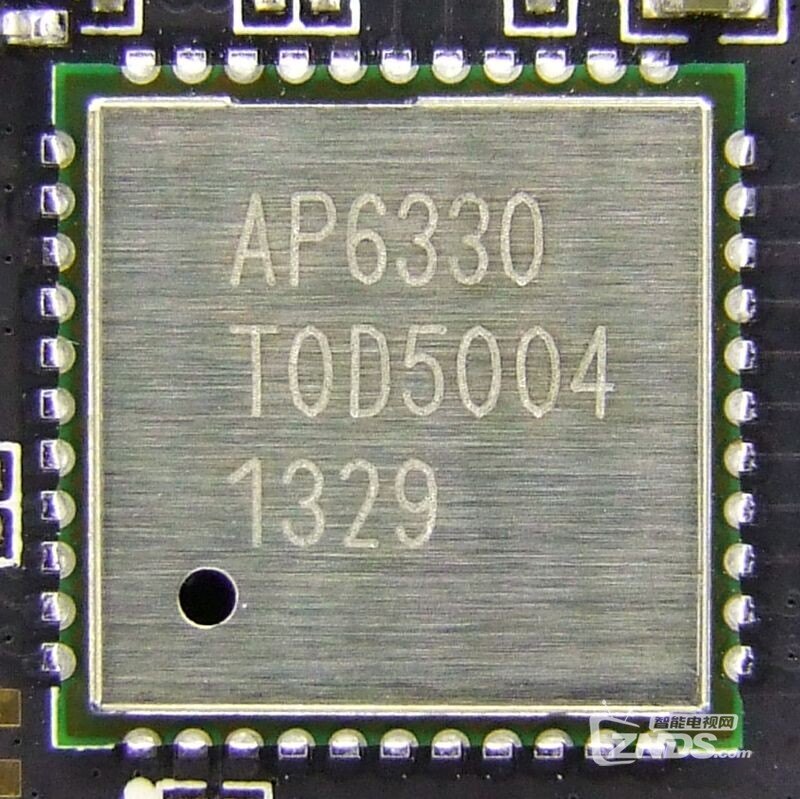

10、WIFI+BT部分。模组型号是AP6330，AMPAK，正基科技。蓝牙部分型号是Broadcom BCM40183，BT 4.0，最高速度3Mbps。WiFi部分型号是Broadcom BCM4330，802.11 ABGN，只支持20Mhz模式单收发，802.11N模式下，最高速度是65Mbps。比上代的RTL8188的150Mbps单收发模组，速度降低很多，直接的表现就是一代我可以通过WIFI观看NAS中的17Mbps码率的MKV不卡，但是二代在同一网络环境下，观看相同的MKV，卡到不行，平均10-20秒缓冲2秒左右。理论上理论速度差距很大，但是实际并没有相差这么大，乐视用的也是这家的模组，看同样的片子不会卡，希望小米在后期的固件优化中修复这个问题。 多说一句，新小米盒子的这个模组，还支持FM收音，不知道小米后期会不会开放这个功能了。

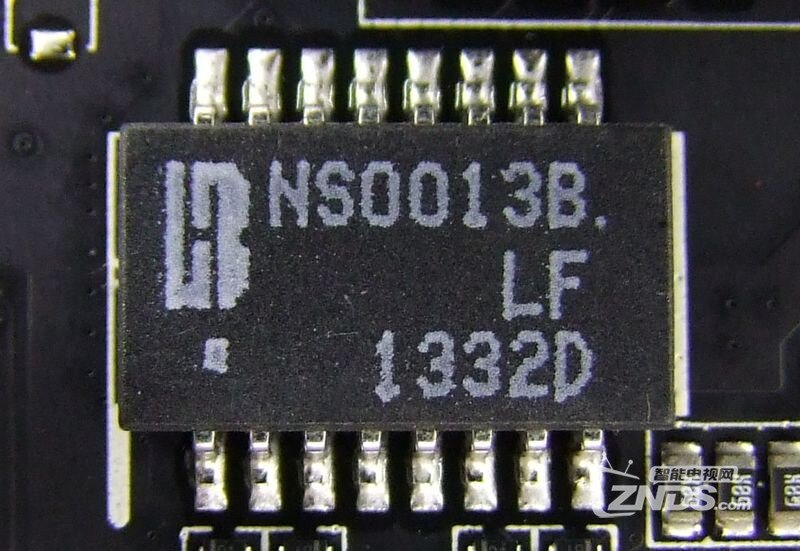

11、10/100 BASE脉冲变压器，型号是NS0013BX LF，提供一个10/100M的RJ45网线口，美国Bothhand USA生产。

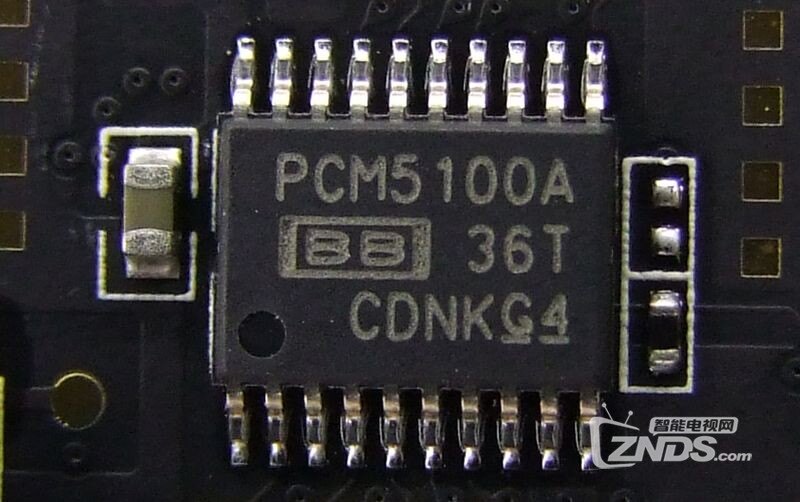

12、立体声数模转换器，型号为PCM5100A，提供立体声模拟输出。
13、WIFI天线，一代的时候是印刷在PCB版内部的，现在变成一个独立组件了，单天线。实际效果比上代好，WIFI信号很稳定。
总结一下整个拆解，新小米盒子比上代除了主控和蓝牙，其他部分基本没有出彩的地方，很多部分甚至比一代更差，看来乐视带来的售价压力直接体现在了制造工艺上了。对一代我赞赏有加，但是这代非常失望，原本以为盒子界会有一家比较靠谱的厂商，但是小米还是让我失望了。不过纵观整个盒子领域，小米尽管在二代品质有所下降，除了乐视，还是领先于其他普通厂家。这代基本和乐视工艺相差不大了。回头想想也很正常，小米手机的工艺一向没有一线大厂风范，做出这样的盒子和理所应当了，希望后来者以此为榜样。盒子以后是个极大的市场，但是十之八九的厂家目前都是抱着占坑的想法来推出盒子产品，无论怎么吹的天花乱坠，还是要拿出靠谱的东西来再说吧。
|
